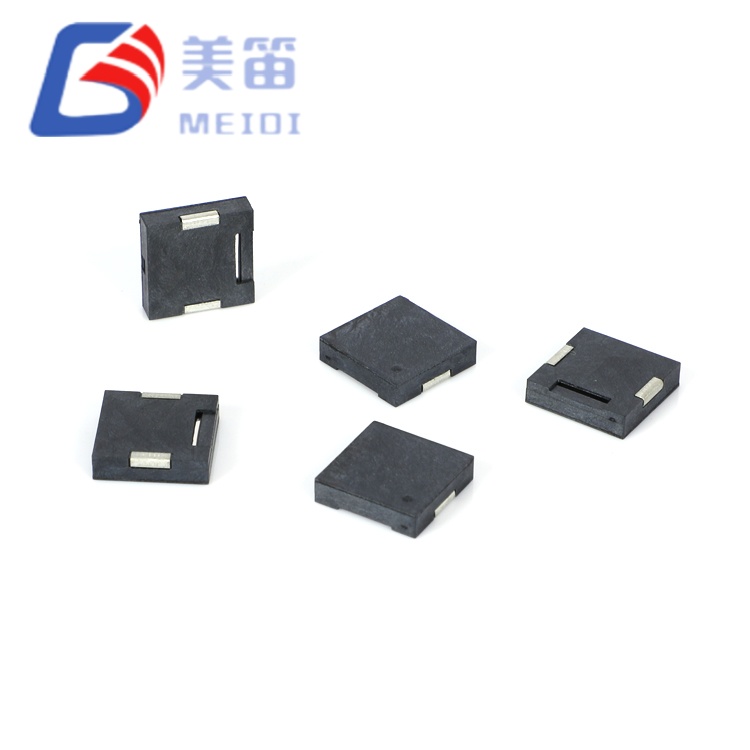

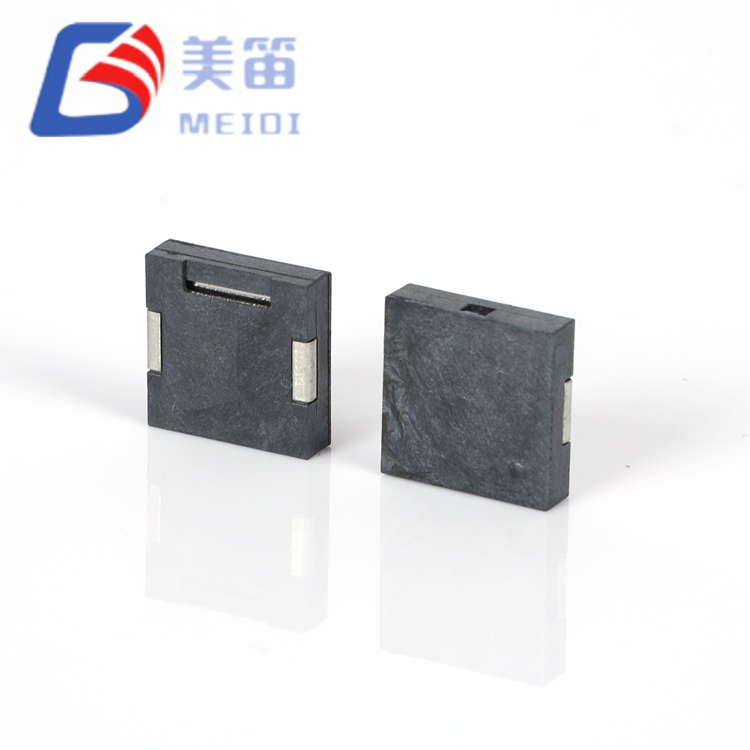

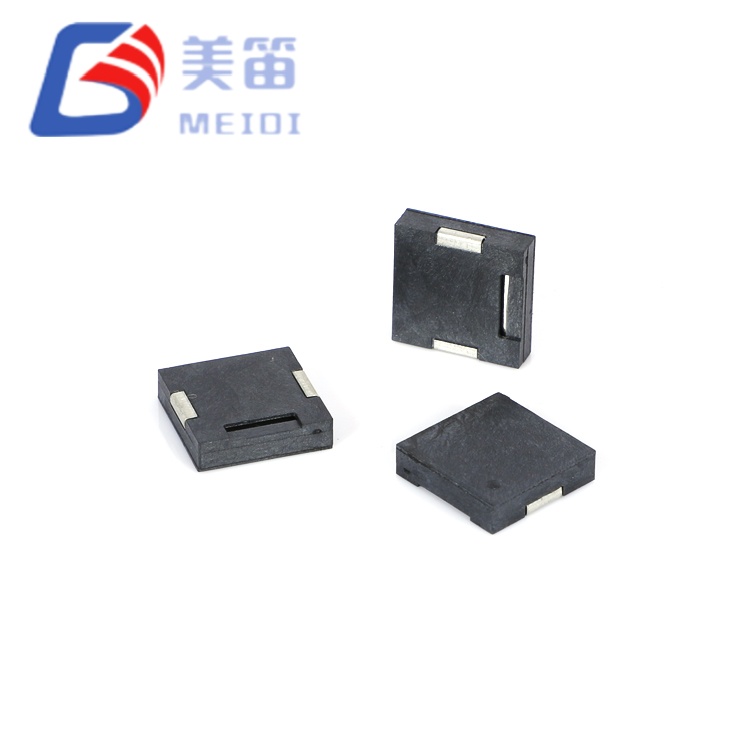

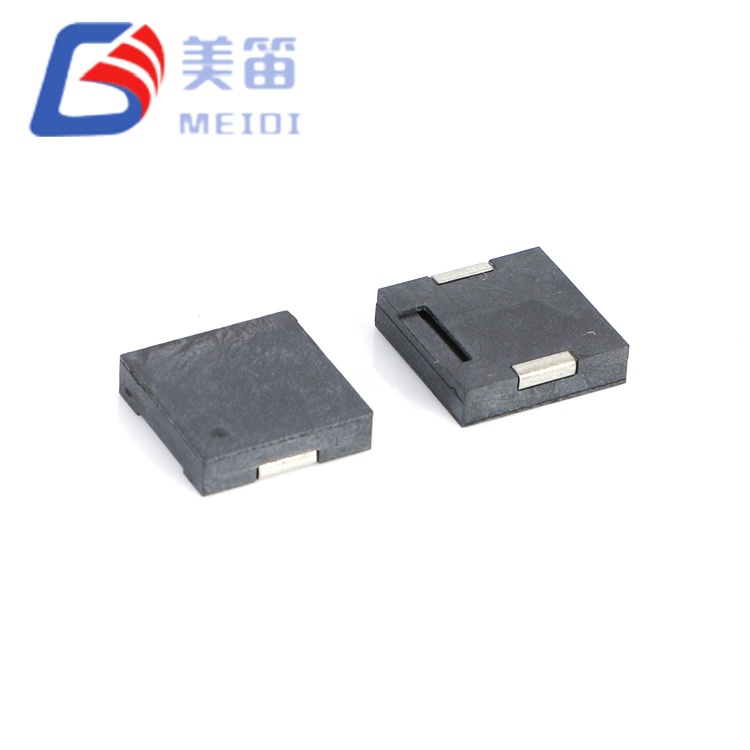

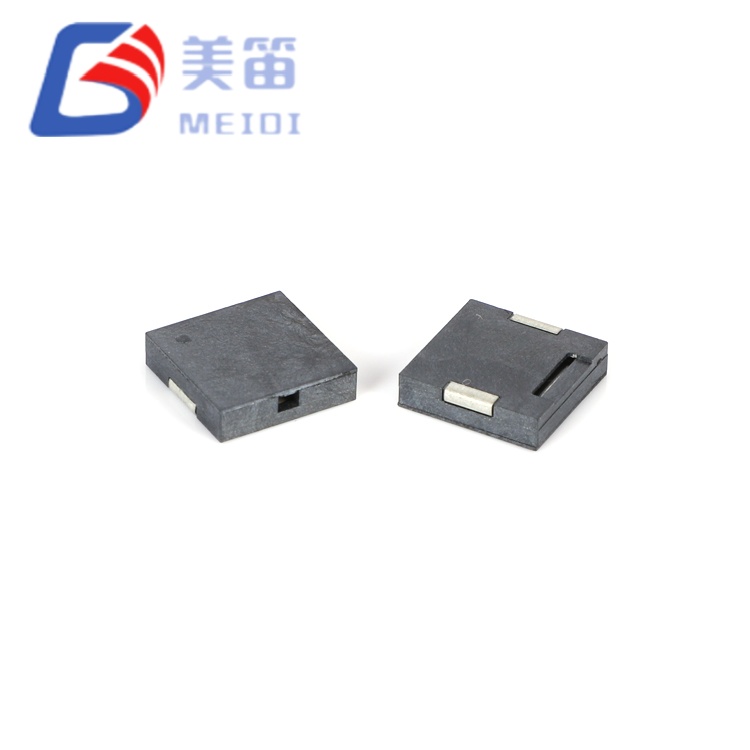

Le buzzer passif piézoélectrique CMS 12*12*3 mm est un buzzer piézoélectrique passif monté en surface qui accepte un large signal de commande de 1 à 25 V, permettant à un seul composant de couvrir tout, des rails logiques de 3,3 V jusqu'aux bus industriels de 24 V. Sa fréquence de résonance est centrée sur 4 000 Hz et, à la tension nominale de 3 V, la consommation de courant reste inférieure à 5 mA, ce qui le rend pratique pour les instruments alimentés par batterie ainsi que pour les installations fixes. Avec un encombrement carré de 12 mm et une hauteur de seulement 3 mm, le buzzer s'intègre dans des assemblages de circuits imprimés denses où l'espace et l'alimentation sont étroitement gérés.
Étant donné que le buzzer passif piézoélectrique SMD 12*12*3 mm est un transducteur passif, il nécessite une forme d'onde CA externe, généralement une onde carrée ou un signal PWM à ou près de 4 000 Hz. Cela donne au micrologiciel un contrôle total sur le caractère sonore : la synchronisation d'activation et de désactivation, la modulation de fréquence et les modèles multi-tonalités peuvent tous être définis dans le logiciel sans modifier le matériel. La large tolérance d'alimentation signifie que le même buzzer peut être utilisé sur des variantes de produits avec différentes tensions de rail, simplifiant ainsi l'approvisionnement et la qualification.

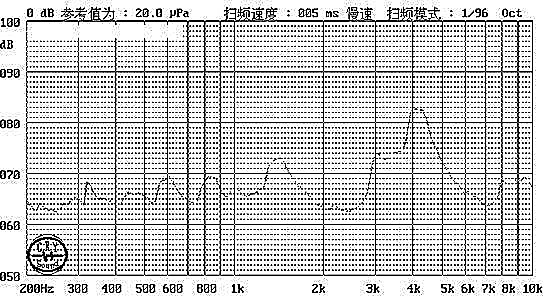

La fréquence centrale de 4 000 Hz se situe dans la bande de 2 à 5 kHz où l'oreille humaine a la plus grande sensibilité, de sorte que les alertes restent clairement audibles même à des niveaux de transmission modestes. À 3 V crête à crête, la pression acoustique minimale garantie est de 80 dB à 10 cm, et les mesures d'échantillon dépassent généralement 83 dB. La nature capacitive de l'élément piézoélectrique élimine les émissions magnétiques, ce qui constitue un avantage lorsque le buzzer est placé à proximité de circuits analogiques ou RF sensibles.
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer passif piézoélectrique | — |
| Tension nominale | 3 V (Vp‑p) | Référence crête à crête |
| Tension de fonctionnement | 1 – 25 V (Vp-p) | Gamme fonctionnelle complète |
| Fréquence de résonance | 4000 ± 300 Hz | À la tension nominale |

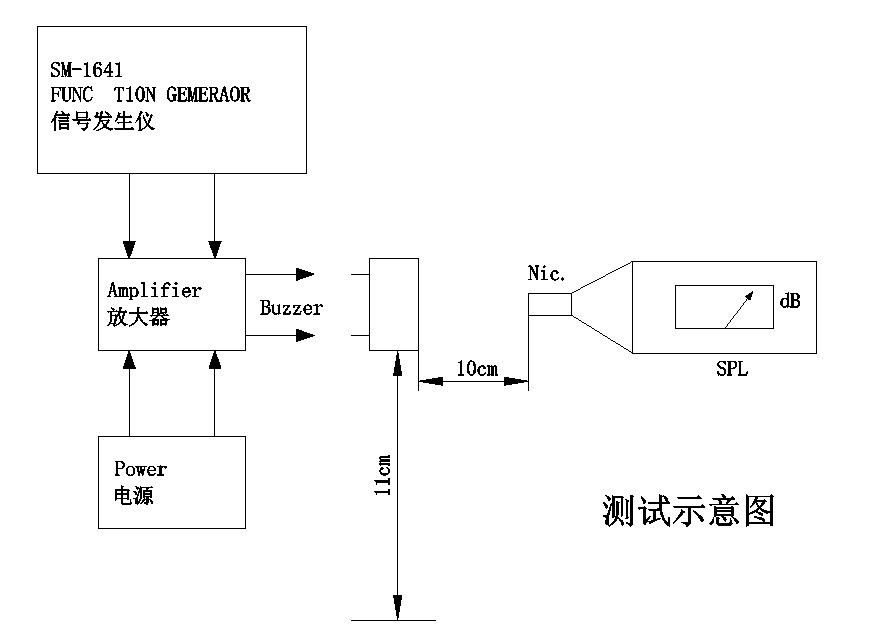

| Sortie sonore à 10 cm | ≥ 80 dB | À 3 V, 4 000 Hz |
| Courant de fonctionnement | ≤ 5 mA | À 3 V |
| Capacitance | 14 000 ± 30 % pF | À 1 kHz, 25 ℃ |
| Température de fonctionnement | -30 ℃ ~ +70 ℃ | Continu |
| Température de stockage | -40 ℃ ~ +85 ℃ | Hors fonctionnement |

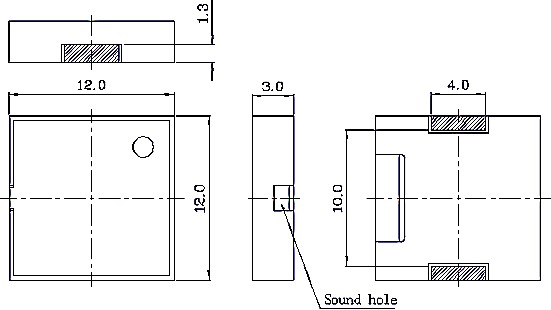

| Dimensions (L × L × H) | 12,0 × 12,0 × 3,0 mm | Corps seulement |
| Poids | 0,4 g | Typique |
| Matériau du boîtier | LCP noir | Compatible refusion |
| Type de montage | CMS | Refusion : 255 ± 5 ℃, jusqu'à 3 passes |
Interfaces d'appareils grand public : alertes de fin de cycle et de panne dans les machines à laver, les fours à micro-ondes et les purificateurs d'air, où un seul buzzer peut alimenter les tableaux de commande 5 V et 12 V sans conversion de tension.
Panneaux pour maison intelligente et passerelles IoT : tonalités d'état pour le couplage Wi-Fi, l'armement de la sécurité et l'accusé de réception de l'assistant vocal, pilotées directement depuis un GPIO 3,3 V.
Équipements de réfrigération commerciale et CVC : alarmes de porte entrouverte et de seuil de température dans les vitrines et les chambres froides, bénéficiant de la plage de température de fonctionnement étendue.
Instruments portables alimentés par batterie : compteurs portables et moniteurs environnementaux dont la consommation de courant inférieure à 5 mA prolonge la durée de fonctionnement.
Accessoires de rechange automobiles : entraînement direct 12 V pour les rappels de ceinture de sécurité, les retours du capteur de stationnement et les indicateurs de charge.
| Exigence de conception | Attribut MLT‑1230 |
| Un buzzer pour plusieurs tensions de produits | La gamme 1 à 25 V couvre les rails 3,3 V, 5 V, 12 V et 24 V, consolidant ainsi l'inventaire et simplifiant la gestion des nomenclatures. |
| Faible consommation d'énergie | ≤5 mA à 3 V convient aux systèmes de batterie et de récupération d'énergie ; la consommation réelle dépend de la tension du variateur et du cycle de service. |
| Alerte claire pour tous les groupes d'âge | La résonance de 4 kHz est systématiquement perceptible quelle que soit la démographie, et le son se transmet bien à travers les boîtiers en plastique typiques. |
| Emplacement respectueux de la CEM | Pas de champ magnétique ni de bruit de commutation inductif, le buzzer peut donc être placé à proximité d'antennes, de capteurs ou de circuits analogiques de précision. |
| Intégration d'un boîtier mince | La hauteur de 3 mm s'adapte sous les écrans, les batteries et les boîtiers de protection dans les produits portables et montés sur panneau. |

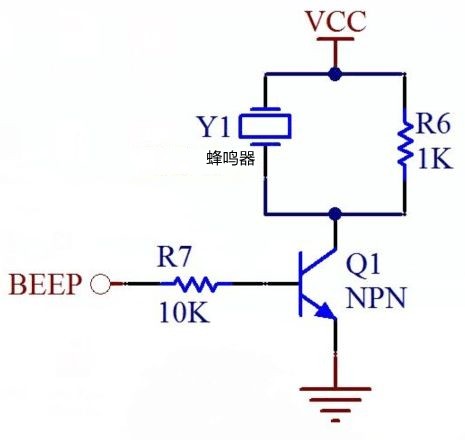

La capacité de 14 000 pF représente une charge réactive d'environ 2,8 kΩ à 4 000 Hz. La plupart des sorties MCU 3,3 V peuvent piloter cela directement, mais pour un fonctionnement en 12 V ou 24 V, un simple tampon de transistor ou un pilote piézo dédié est recommandé pour gérer l'oscillation de tension plus élevée. Des schémas de référence sont disponibles auprès de l’équipe d’application de MEIDI.

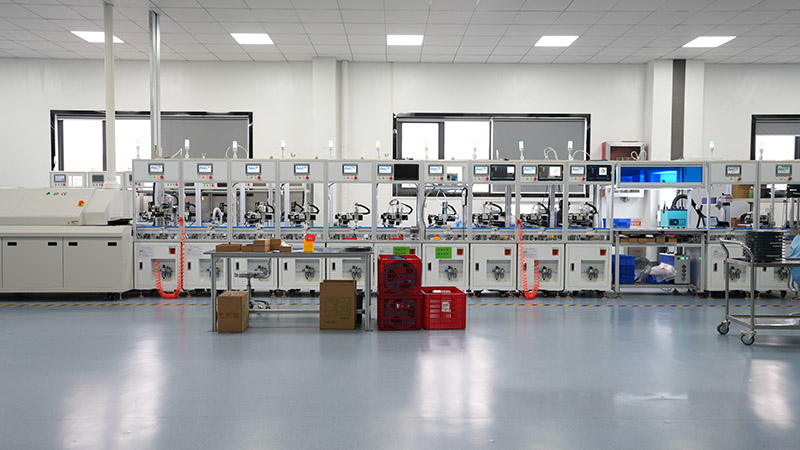

MEIDI Intelligent Technology conçoit et fabrique des composants acoustiques depuis 2011. L'usine verticalement intégrée de la société située dans le Jiangsu, en Chine, couvre le moulage LCP, l'assemblage automatisé de CMS, le traitement de la céramique piézoélectrique et les tests acoustiques de fin de ligne à 100 %. La certification ISO 9001 et un laboratoire de fiabilité dédié fournissent le cadre d'une qualité constante sur des volumes élevés.
Le buzzer passif piézoélectrique SMD 12*12*3 mm est produit sur les mêmes lignes automatisées qui approvisionnent les clients automobiles et industriels de MEIDI. Chaque lot de production est soumis à une série complète de tests. La fréquence de résonance est vérifiée sur 100 % des unités pour garantir que la fenêtre de 4 000 ± 300 Hz est respectée ; les échantillons de production montrent systématiquement une distribution étroite de 4 000 Hz. La capacité est testée à 14 000 pF ± 30 % et le niveau de pression acoustique est confirmé par échantillonnage statistique, avec des valeurs typiques allant de 83,8 dB à 86,7 dB. Le dépistage du stress environnemental comprend 48 heures à +80°C, 48 heures à -30°C et cinq cycles de choc thermique. La robustesse mécanique est validée par des tests de vibration et des tests de chute de 75 cm, tandis que l'intégrité de la soudure est vérifiée par la résistance à la chaleur de la soudure et le profilage par refusion complète. Tous les enregistrements de tests sont liés à un code de lot sur le logement et sont conservés pendant dix ans.
1. Comment la large plage de tension affecte-t-elle le circuit de commande ?
À 3 V, de nombreux microcontrôleurs peuvent piloter directement le buzzer car la consommation de courant est inférieure à 5 mA. À mesure que la tension d'alimentation augmente, le courant de crête augmente également ; à 12 V ou 24 V, un simple tampon de transistor ou un MOSFET de niveau logique est conseillé. L'avantage important est que le même buzzer peut être utilisé sur toutes ces tensions, éliminant ainsi le besoin de références différentes.
2. Pourquoi la fréquence de résonance est-elle réglée à 4 000 Hz ?
4 000 Hz se situe dans la plage de 2 à 5 kHz où l'audition humaine est la plus sensible, de sorte que la tonalité est facilement détectée même à faible volume. Cette fréquence se propage également bien à travers les boîtiers en plastique et est moins directionnelle que les fréquences plus élevées, ce qui en fait une bonne tonalité d'alerte à usage général.
3. Le MLT‑1230 peut-il produire de la voix ou de la musique ?
Non. L’appareil est un transducteur résonant à bande étroite optimisé pour 4 000 Hz. Bien que des modèles simples tels que des bips et des gazouillis puissent être générés en faisant varier le rapport cyclique PWM, il ne peut pas reproduire la parole ou l'audio complexe. Pour de telles applications, un haut-parleur dynamique ou un sondeur piézo-électrique à large bande doit être envisagé.
4. Que signifie la capacité de 14 000 pF pour ma conception ?
La capacité définit la charge réactive vue par le conducteur. À 4 000 Hz, la réactance est d'environ 2,8 kΩ. Cette valeur doit être utilisée pour calculer le courant de crête que le pilote doit fournir. La tolérance de ± 30 % doit être prise en compte dans les marges de conception du pire cas.
5. La personnalisation est-elle disponible ?

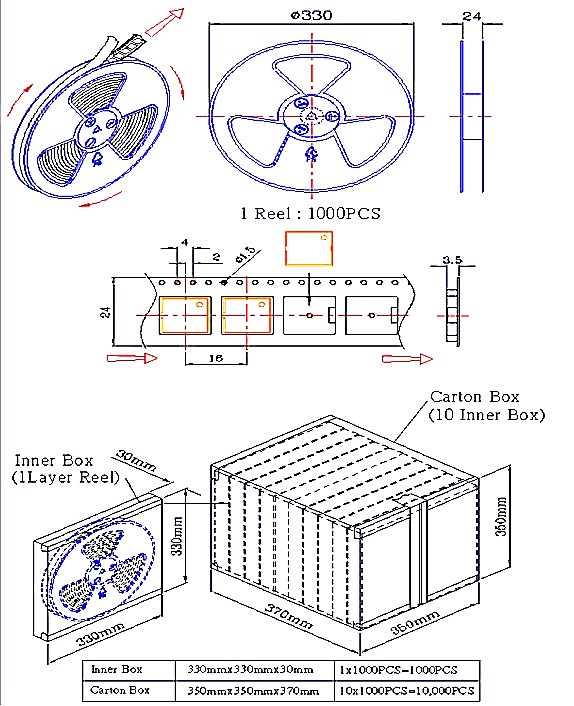

Oui. MEIDI propose un réglage de fréquence personnalisé dans une plage de 2 à 5 kHz, des valeurs de capacité alternatives et différentes configurations de bande et de bobine pour les projets OEM à grand volume. Contactez l’équipe des applications avec vos besoins pour une évaluation de faisabilité et un délai de livraison.
Pour les fiches techniques, les courbes acoustiques spécifiques à la tension, les conceptions de référence de circuits de commande ou la personnalisation OEM, soumettez vos exigences via le formulaire de contact. Les ingénieurs d'application MEIDI répondent normalement dans un délai d'un jour ouvrable avec la documentation technique et les prix de volume.
