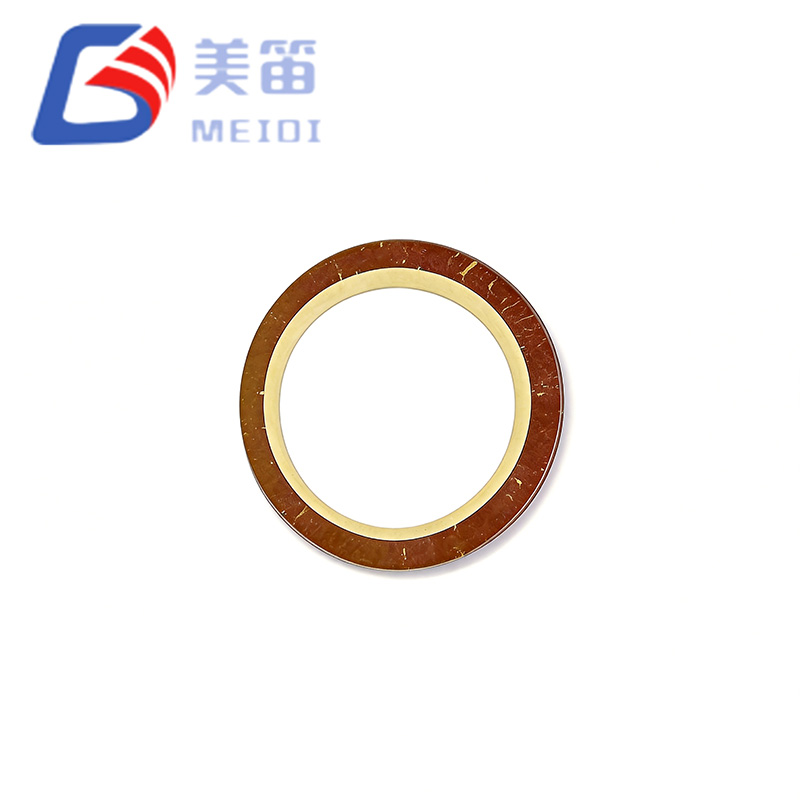

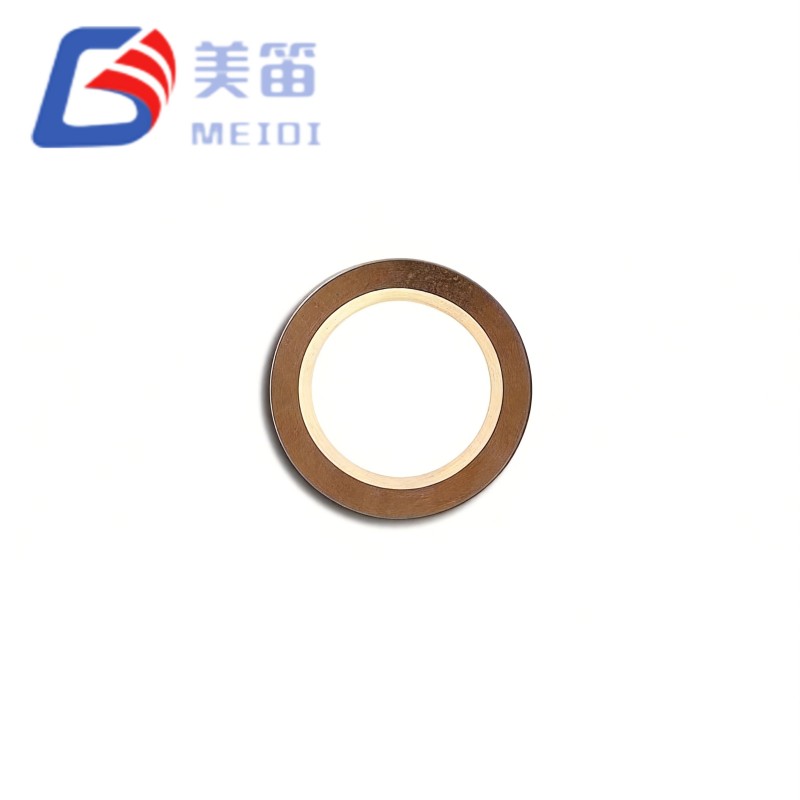

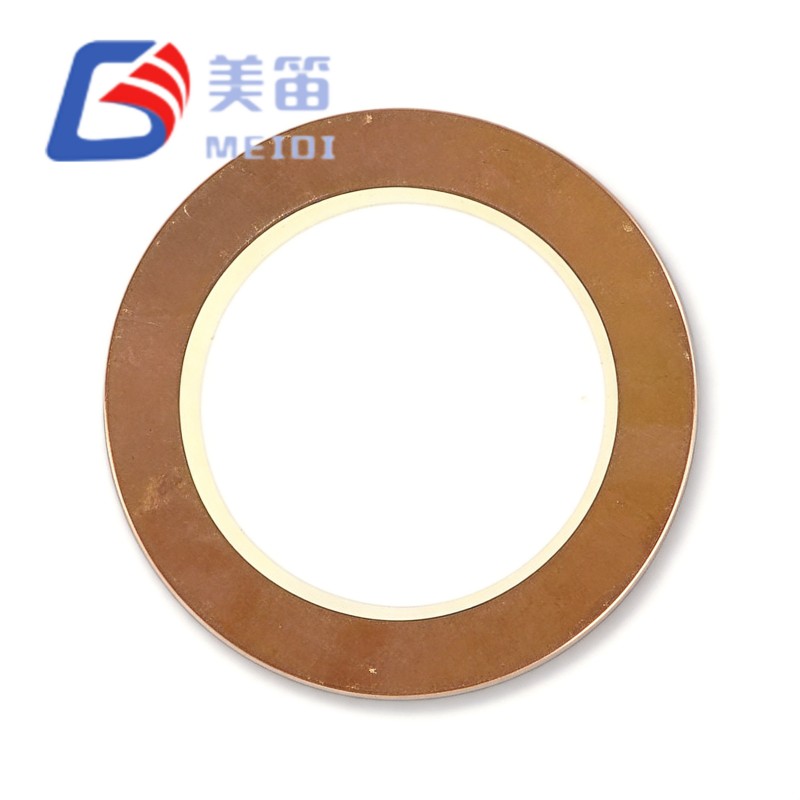

Un élément buzzer est un transducteur acoustique nu qui convertit un signal de commande électrique dans le son sans oscillateur intégré ni boîtier de protection. Le plus courant la construction lie un mince disque en céramique piézoélectrique à un substrat métallique, créant ainsi unÉlément sonore piézo-céramique. Lorsqu'une tension alternative à la la fréquence de résonance de l'ensemble est appliquée, la couche de céramique se dilate et se contracte, provoquant la flexion de la structure entière et l'émission d'ondes de pression audibles. Parce que le L'élément lui-même est passif, il s'appuie sur un circuit externe pour fournir le bon fréquence et forme d'onde. Cela sépare la conception acoustique de l'électronique d'entraînement, donnant aux développeurs de produits une flexibilité quant à la manière et au lieu où le son est généré.
La céramique piézoélectrique est un composé de titanate de zirconate de plomb formulé qui a été polarisé pour conserver ses propriétés électromécaniques en permanence. Le métal Le substrat, généralement du laiton ou un alliage de nickel, fournit un support mécanique et détermine la fréquence de résonance ainsi que l'épaisseur et le diamètre de la céramique. Les éléments standards couvrent une gamme de 12 mm à 50 mm de diamètre, avec résonance fréquences généralement comprises entre 2,0 kHz et 6,5 kHz. Des couches de céramique plus fines et les diamètres plus petits poussent la résonance plus haut, tandis que les éléments plus grands ont tendance à produire des niveaux de pression acoustique plus élevés. Un élément buzzer peut également être trouvé dans auto-oscillantBuzzer piézoélectrique actifet à l'extérieur conduit PassifBuzzer piézoélectrique assemblées, où le L'élément est monté à l'intérieur d'une cavité acoustique accordée avec tout élément requis circuits.
Les éléments sonores sont fournis avec diverses terminaisons pour s'adapter à différents méthodes d'assemblage. Les versions à plots de soudure permettent une fixation directe sur la surface, tandis que les variantes filaires permettent un positionnement à distance loin du PCB. Type de broche les terminaisons s'adaptent aux empreintes traversantes. Parce que le substrat métallique agit comme à la fois conducteur et support mécanique, une gestion thermique soignée lors la soudure est importante ; une exposition prolongée au-dessus de 260 ℃ peut dépolluer la céramique et réduire la production acoustique. Dans la production en grand volume, les éléments sont souvent pré-étamé et fourni dans un emballage en ruban pour une insertion automatisée.
Un élément buzzer devient une sirène complète lorsqu'il est combiné avec un circuit de commande et un boîtier acoustique. Dans unBuzzer piézoélectrique actif, une puce d'oscillateur est montée à côté de l'élément et l'ensemble est enfermé dans une coque en plastique qui agit comme un résonateur de Helmholtz, amplifiant le son sortie à une fréquence spécifique. Dans unBuzzer piézoélectrique passif, le boîtier offre une protection physique et un réglage acoustique, tandis que l'utilisateur fournit le signal de commande. Au-delà de ces configurations standards, les éléments buzzers sont également utilisés dans les modules d'alarme personnalisés, les capteurs médicaux et les équipements industriels.Sonnerie d'alarmedes assemblages dont le profil acoustique doit correspondre à un boîtier ou emplacement de montage spécifique.
MEIDIproduit des éléments de buzzer dans une ligne de traitement de céramique dédiée qui comprend mélange de poudres, moulage de bandes, impression d'électrodes, polarisation et liaison finale aux substrats métalliques. Chaque lot est échantillonné pour la capacité, la fréquence de résonance, et l'impédance, les résultats étant enregistrés pour la traçabilité. Le certifié ISO9001 le processus comprend les contrôles des matériaux entrants sur la poudre céramique et le substrat métallique, garantissant que les propriétés physiques restent constantes sur de longues séries de production. Pour les commandes en volume, l'équipe d'ingénierie peut ajuster l'épaisseur de la céramique, l'électrode géométrie et alliage de substrat pour affiner les performances acoustiques pour des besoins spécifiques besoins des applications.
Quelle est la différence entre un élément buzzer et un buzzer complet ?
Un élément de buzzer est le transducteur nu, constitué d'un disque en céramique lié à un substrat métallique. Cela nécessite un signal de commande externe et, généralement, un montage cavité pour atteindre sa puissance sonore nominale. Un buzzer complet emballe l'élément avec un circuit de commande (si actif) et un boîtier conçu acoustiquement.
Les éléments sonores peuvent-ils être utilisés en extérieur ou dans des environnements difficiles ?
Les matériaux céramiques et métalliques peuvent résister à une large plage de températures, mais l'exposition à l'humidité, aux gaz corrosifs ou à l'humidité de condensation peut dégrader le électrode et substrat au fil du temps. Pour une utilisation en extérieur, l'élément doit être placé à l’intérieur d’une enceinte scellée ou ventilée qui empêche tout contact direct avec de l'eau et des contaminants.
Comment est réglée la fréquence de résonance d’un élément buzzer ?
La fréquence de résonance est déterminée par l'épaisseur de la céramique, le substrat la rigidité et le diamètre total. Ces paramètres sont contrôlés pendant fabrication. Des valeurs de fréquence personnalisées peuvent être obtenues en ajustant la céramique formulation ou le processus de liaison pour les quantités de production.
Fréquence de résonance : 2,9 ± 0,5 kHz.
Capacité libre : 30 000 / 3 300 pF ± 30 % à 120 Hz.
Résistance équivalente : ≤ 500 Ω.
Perte diélectrique : ≤ 5 %.
Température de fonctionnement : -20 °C à +70 °C.
Température de stockage : -30 °C à +80 °C.
Dimensions : T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.
Fréquence de résonance : 4,0 ± 0,5 kHz.
Capacité libre : 25 000 / 2 600 pF ± 30 % à 120 Hz.
Résistance équivalente : ≤ 500 Ω.
Perte diélectrique : ≤ 5 %. Température de fonctionnement : -20 °C à +70 °C.
Température de stockage : -30 °C à +80 °C.
Dimensions : T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Contactez MEIDI pour obtenir des prix de gros, des échantillons d'évaluation gratuits ou un devis de configuration personnalisé.
