Jiangsu Meidi Intelligent Technology Co., Ltd.est spécialisée dans la fabrication de céramiques piézoélectriques depuis plus d'une décennie. Notre installation certifiée ISO 9001 exploite des lignes de production automatisées avancées, offrant une cohérence et une fiabilité exceptionnelles pour chaque lot. Une équipe d'ingénierie dédiée fournit une assistance technique complète depuis la sélection du produit jusqu'à la validation du prototype, garantissant que votre projet reçoit des conseils d'experts à chaque étape.
Les éléments sonores piézo-céramiques servent de composants fondamentaux d'indication sonore dans une large gamme d'applications électroniques. Ces éléments compacts et économiques génèrent des tonalités claires lorsqu'ils sont pilotés par un circuit d'oscillation externe, ce qui les rend bien adaptés aux projets de bricolage, aux cartes de vœux, aux jouets, aux appareils électroménagers et aux petits appareils électroniques.
Fabriqués avec des matériaux céramiques piézoélectriques de précision, ils offrent des performances acoustiques constantes avec une consommation d'énergie minimale. Qu'ils soient utilisés dans des circuits d'alarme de base ou intégrés dans des modules sonores personnalisés, ces éléments sonores offrent une sortie sonore fiable dans un format fin et léger.
Leur polyvalence et leur facilité d'intégration en font un choix populaire pour les concepteurs à la recherche de solutions de retour audio simples mais efficaces pour divers produits grand public et industriels. Disponibles en plusieurs diamètres et épaisseurs, ils prennent en charge diverses configurations de montage pour s'adapter à différentes configurations de circuits imprimés et conceptions de boîtiers.

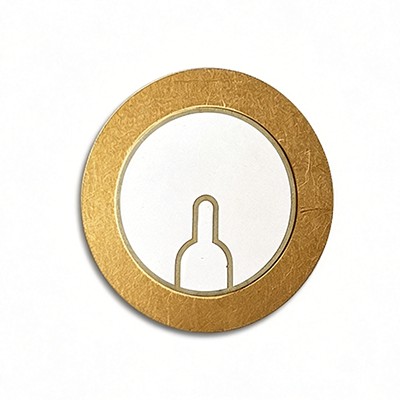

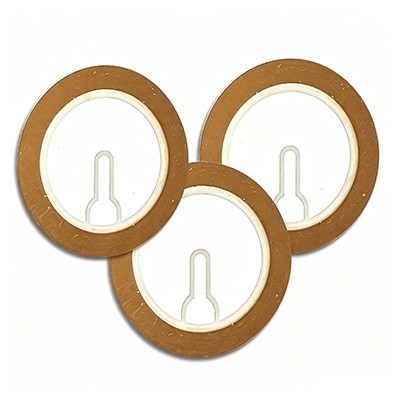

A élément sonorese compose d’un mince disque en céramique piézoélectrique lié à un substrat métallique – généralement du laiton ou un alliage de nickel. Lorsqu'une tension alternative à la fréquence de résonance de l'élément est appliquée aux bornes du disque, le matériau céramique se dilate et se contracte, provoquant la flexion et la vibration de l'ensemble. Cette vibration mécanique déplace l'air autour de l'élément, produisant une tonalité audible. L'élément lui-même est passif et nécessite un circuit d'oscillation externe pour le piloter ; la fréquence du circuit doit correspondre à la fréquence de résonance naturelle de l'élément, généralement comprise entre 2 et 6 kHz, pour obtenir la sortie la plus forte.
Les éléments standards sont proposés dans des diamètres de 12 mm à 50 mm et des épaisseurs de 0,2 mm à 0,6 mm. Les fréquences de résonance courantes vont de 2,0 kHz à 6,5 kHz, avec des niveaux de pression acoustique de 75 à 95 dB mesurés à 10 cm. Les éléments peuvent être fournis avec ou sans fils conducteurs, avec des plots de soudure pré-étamés ou avec des bornes à broches pour un montage traversant sur PCB. Pour les commandes de volume, nous pouvons ajuster le diamètre, l’épaisseur, la fréquence de résonance et la capacité pour répondre aux exigences de conception spécifiques.
Ces éléments sonores apparaissent dans une grande variété de produits nécessitant un indicateur sonore simple et de faible puissance :
Le processus de production consiste à mélanger des poudres piézoélectriques, à former les couches de céramique, à appliquer des électrodes et à lier la céramique au substrat métallique. Chaque lot est soumis à des tests de capacité, d'impédance et de fréquence de résonance avant sa sortie. Le processus certifié ISO 9001 comprend des contrôles dimensionnels en ligne et une vérification acoustique basée sur des échantillons, garantissant des performances constantes tout au long des cycles de production.
Q : Quels diamètres et épaisseurs sont disponibles pour vos éléments de buzzer piézoélectriques en céramique ?
R : Nous proposons une gamme complète de tailles standard et pouvons répondre à des exigences dimensionnelles personnalisées. Contactez notre équipe d'ingénierie avec vos besoins spécifiques en matière de configuration de circuits imprimés ou de conception de boîtiers pour des recommandations personnalisées.
Q : Quelle est la différence entre un élément de buzzer piézoélectrique passif et un buzzer actif ?
R : Un élément piézoélectrique passif a besoin d'un circuit d'entraînement externe pour produire du son — le circuit doit générer un signal alternatif à la fréquence de résonance de l'élément. Un buzzer actif contient un oscillateur intégré et ne nécessite qu'une tension continue pour émettre une tonalité continue ou pulsée.
Q : Ces éléments peuvent-ils être soudés directement sur un PCB ?
R : Oui. Le substrat métallique peut être soudé à la main ou par refusion. Nous recommandons une température de brasage inférieure à 260°C et un temps de contact inférieur à 3 secondes pour éviter le dépolissage thermique du matériau céramique. Des bornes pré-étamées et des options de fils conducteurs sont disponibles pour simplifier le processus d'assemblage.
Le tableau ci-dessous répertorie toutes les spécifications standard des produits de cette série. Des solutions personnalisées sont disponibles sur votre demande ; n'hésitez pas à nous contacter pour d'autres exigences de personnalisation.
| Modèle | Image du produit | Fréquence de résonance (kHz) | Capacité libre (pF) | Résistance équivalente (Ω) | Perte diélectrique (tan δ) | Température de fonctionnement (°C) | Matériau du substrat | Dimensions (mm) |
| FT-11T-7.8A1 |
|
7,8 ± 1,0 | 12 000 ± 30 % (à 120 Hz) | ≤500 | ≤5% | -20~+70 | Laiton | Ø11,0×0,18 |
| FT-11T-9.0A1 |
|
9,0 ± 1,0 | 12 000 ± 30 % (à 120 Hz) | ≤500 | ≤5% | -20~+70 | Laiton | Ø11,0×0,18 |
| FT-12.5T-7.8A1 |
|
7,8 ± 0,8 | 12 000 ± 30 % (à 120 Hz) | ≤300 | ≤5% | -20~+70 | Laiton | Ø12,5×0,19 |
| FT-12T-8.0A1 |
|
8,0 ± 1,0 | 17 000 ± 30 % (à 120 Hz) | ≤300 | ≤5% | -20~+70 | Laiton | Ø12,0×0,18 |
| FT-27T-4.0B1-C25 |
|
4,0 ± 0,5 | 25 000/2 600 ± 30 % (à 120 Hz) | ≤500 | ≤5% | -20~+70 | Laiton | Ø27,0×0,44 |
| FT-35T-2.9B1-C30 |
|
2,9 ± 0,5 | 30 000/3 300 ± 30 % (à 120 Hz) | ≤500 | ≤5% | -20~+70 | Laiton | Ø35,0×0,55 |
Fréquence de résonance : 2,9 ± 0,5 kHz.
Capacité libre : 30 000 / 3 300 pF ± 30 % à 120 Hz.
Résistance équivalente : ≤ 500 Ω.
Perte diélectrique : ≤ 5 %.
Température de fonctionnement : -20 °C à +70 °C.
Température de stockage : -30 °C à +80 °C.
Dimensions : T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.
Fréquence de résonance : 4,0 ± 0,5 kHz.
Capacité libre : 25 000 / 2 600 pF ± 30 % à 120 Hz.
Résistance équivalente : ≤ 500 Ω.
Perte diélectrique : ≤ 5 %. Température de fonctionnement : -20 °C à +70 °C.
Température de stockage : -30 °C à +80 °C.
Dimensions : T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Contactez MEIDI pour obtenir des prix de gros, des échantillons d'évaluation gratuits ou un devis de configuration personnalisé.
