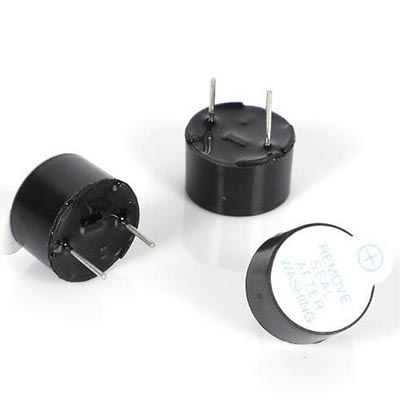

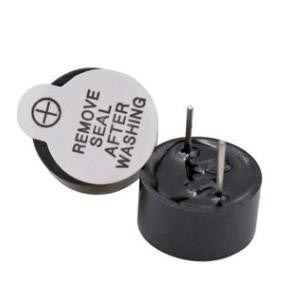

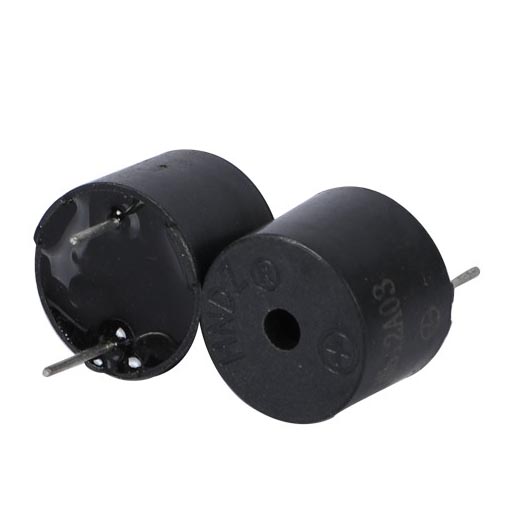

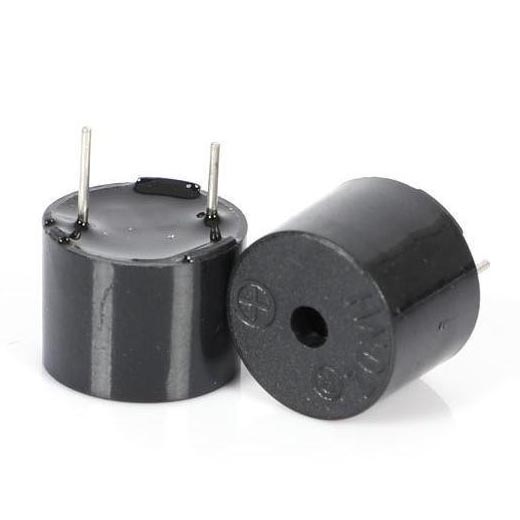

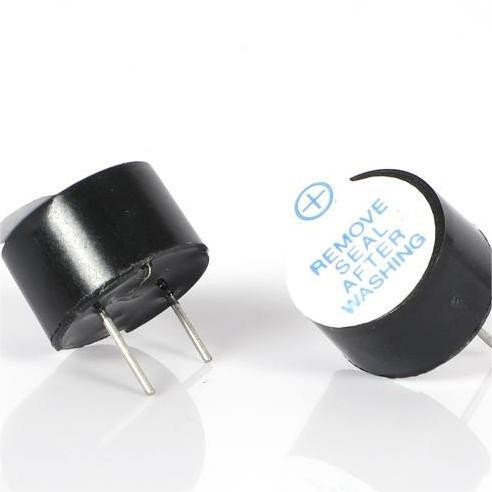

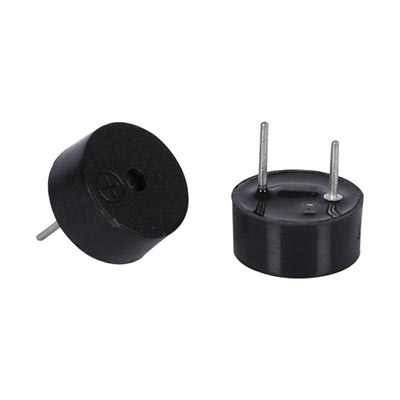

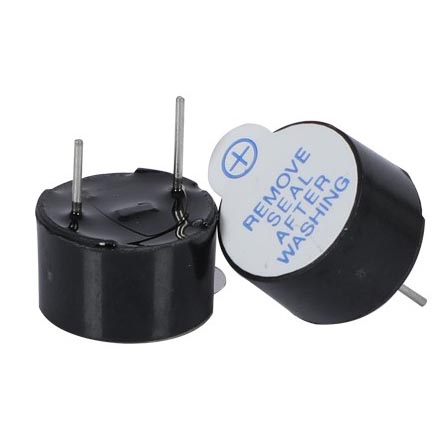

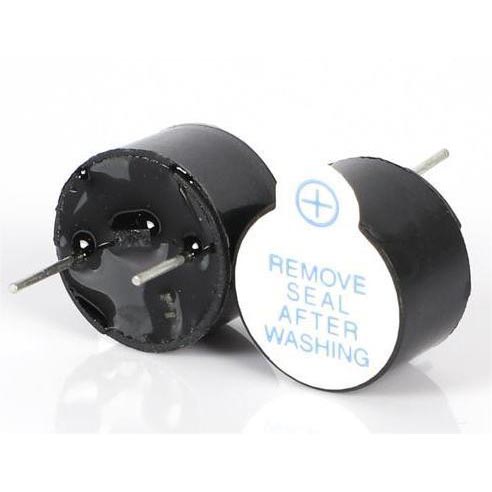

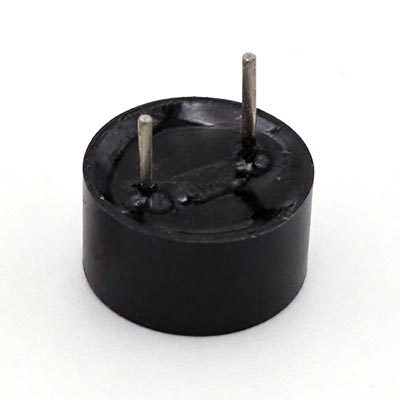

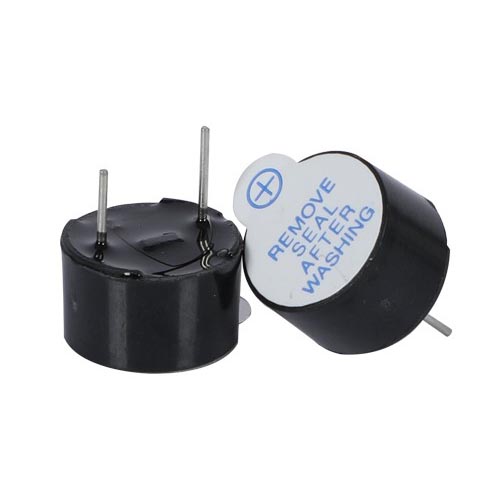

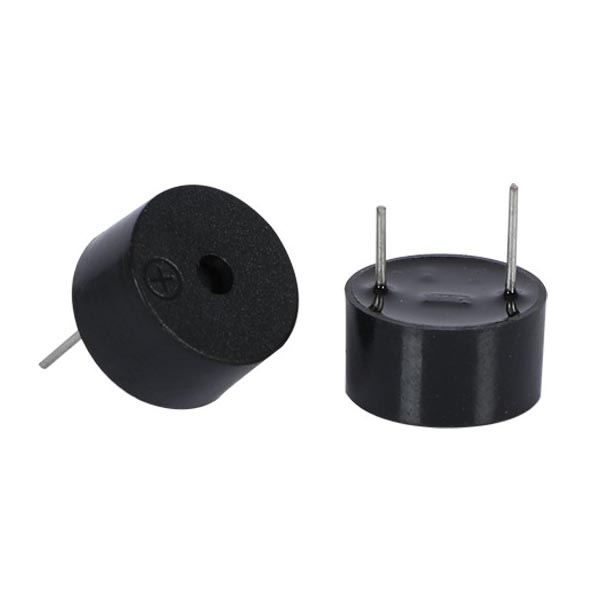

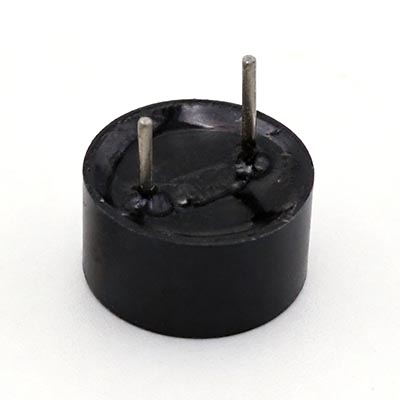

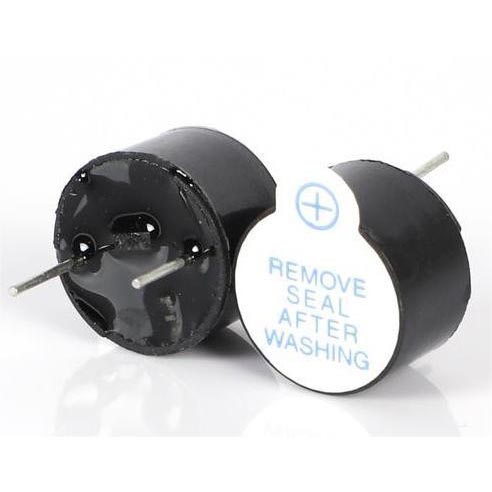

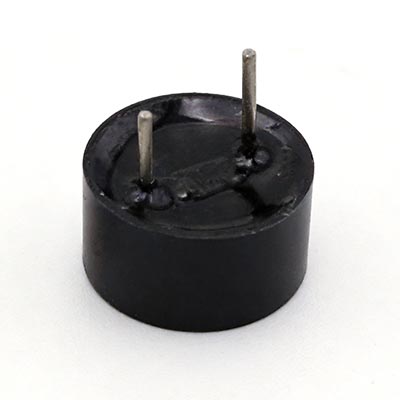

Un buzzer magnétique actif contient une bobine, un aimant permanent, un diaphragme ferromagnétique, et un circuit oscillateur en une seule unité autonome. Lorsqu'une tension continue dans son la plage nominale est appliquée, l'électronique embarquée interrompt automatiquement le courant de la bobine à la fréquence de résonance mécanique, faisant vibrer le diaphragme et émettre un bruit constant ton. Pas de générateur de signal externe, de sortie PWM du microcontrôleur ou de pilote supplémentaire une étape est nécessaire. Ce comportement plug-and-sound fait du buzzer actif magnétique un choix fréquent pour les équipements où une alerte à fréquence fixe suffit et la simplicité du circuit est une priorité.
L'oscillateur intégré est réglé sur le point de résonance du diaphragme et de la bobine assemblée, qui se situe généralement entre 200 Hz et 3 kHz. Parce que le changement se produit sur le buzzer lui-même, le système hôte n'a qu'à fournir un DC propre approvisionnement. Cela élimine le besoin d'un périphérique de minuterie sur le microcontrôleur et réduit la complexité du micrologiciel. Par comparaison, unBuzzer passif magnétiquenécessite une onde carrée externe ou un signal PWM à la fréquence de résonance pour générer le son, donnant au concepteur le contrôle de la hauteur et du volume, mais au prix d'un supplément circuits de commande. Dans les situations où le même rail DC alimente déjà une autre logique, un buzzer actif peut être connecté directement, parfois avec seulement une résistance série pour la limitation du courant.
Les buzzers actifs magnétiques sont fabriqués pour des tensions nominales telles que 1,5 V, 3 V, 5 V, 12 V et 24 V CC. La tension nominale détermine l'impédance de la bobine et la niveau de pression acoustique qui en résulte, qui se situe généralement entre 80 dB et 100 dB à 10 cm. La consommation de courant est généralement comprise entre 10 mA et 50 mA, avec une courant correspondant généralement à une sortie plus forte. La fréquence de résonance est fixe par la conception mécanique et ne peut pas être modifié sur le terrain, bien que plusieurs des variantes de modèle de tonalité (continues, pulsées ou alternées) peuvent être spécifiées sur le moment de la commande. Pour les applications nécessitant une empreinte de montage en surface, un Buzzer actif magnétique CMSoffre la même fonction auto-oscillante comportement dans un package compatible avec la redistribution.
Ces buzzers apparaissent sur une large gamme de produits nécessitant un système fiable et fiable. indicateur sonore à faible coût. Les appareils électroménagers tels que les climatiseurs, les fours à micro-ondes et les machines à laver les utilisent pour le retour d'information sur les touches et alertes de fin de cycle. Les panneaux d'alarme de sécurité et les détecteurs de fumée dépendent de leur ton fort et direct pour signaler un danger. Dans le milieu automobile, porte ouverte les avertissements et les rappels de ceinture de sécurité utilisent souvent des buzzers magnétiques actifs car ils peuvent fonctionner directement à partir d'un rail de batterie 12 V sans signal supplémentaire conditionnement. Équipements industriels, y compris les alimentations électriques et programmables contrôleurs logiques, intègre également ces composants pour fournir un défaut local indications.
MEIDI fabrique des buzzers actifs magnétiques sur des lignes d'assemblage dédiées qui combinez l'enroulement automatisé de bobines, l'insertion d'aimants, le soudage de diaphragmes et fixation du circuit imprimé de l'oscillateur. Chaque unité passe un contrôle acoustique de fin de ligne qui enregistre le niveau de pression acoustique, la fréquence de résonance et la consommation de courant, avec les données conservées pour la traçabilité des lots. Le système qualité ISO9001 nécessite également un échantillonnage périodique pour les cycles de température, la résistance à l'humidité, et la durabilité de la chaleur de soudure, garantissant des performances constantes sur le terrain à travers volumes de production. Pour les clients qui ont besoin d'un modèle de tonalité personnalisé, un modèle différent longueur de fil ou impédance de bobine spécifique, l'équipe d'ingénierie peut ajuster la conception et fournir des échantillons de caractérisation avant le cycle de production principal.
Puis-je modifier la fréquence d’un buzzer magnétique actif après sa construction ?
Non. La fréquence de résonance est déterminée mécaniquement par le diaphragme et la bobine. montage et ne peut pas être réglé de l’extérieur. Si une sortie à fréquence variable est requis, unBuzzer passif magnétiquepiloté par un microcontrôleur Le signal PWM serait un choix plus approprié.
Un buzzer magnétique actif fonctionne-t-il avec une alimentation CC fluctuante ?
L'oscillateur interne s'attend à une tension continue relativement stable dans la plage plage de fonctionnement spécifiée. Grandes oscillations de tension, ondulation ou polarité inversée peut provoquer un fonctionnement irrégulier ou des dommages permanents. Un simple condensateur de découplage et une diode série pour la protection contre l'inversion de polarité sont des ajouts courants au entrée de puissance.
Quelle est la différence entre un buzzer actif magnétique et un buzzer piézoélectrique actif ?
Les deux sont auto-oscillants et nécessitent uniquement une alimentation CC, mais ils utilisent des technologies de transducteurs. Un buzzer actif magnétique produit une fréquence plus basse, ton plus chaud et peut fonctionner à partir de très basses tensions. UnBuzzer piézoélectrique actifgénère un son plus aigu et plus net son et consomme généralement moins de courant. Le choix dépend du ton souhaité caractère, budget de puissance et acoustique de l'enceinte.
Le tableau ci-dessous répertorie toutes les spécifications standard des produits de cette série. Des solutions personnalisées sont disponibles sur votre demande ; n'hésitez pas à nous contacter pour d'autres exigences de personnalisation.
| Modèle | Image du produit | Tension nominale (VCC) | Tension de fonctionnement (VCC) | Niveau de pression acoustique à 10 cm (dB) | Courant de fonctionnement (mA) | Fréquence de résonance (Hz) | Température de fonctionnement (℃) | Poids (g) | Dimensions (mm) |

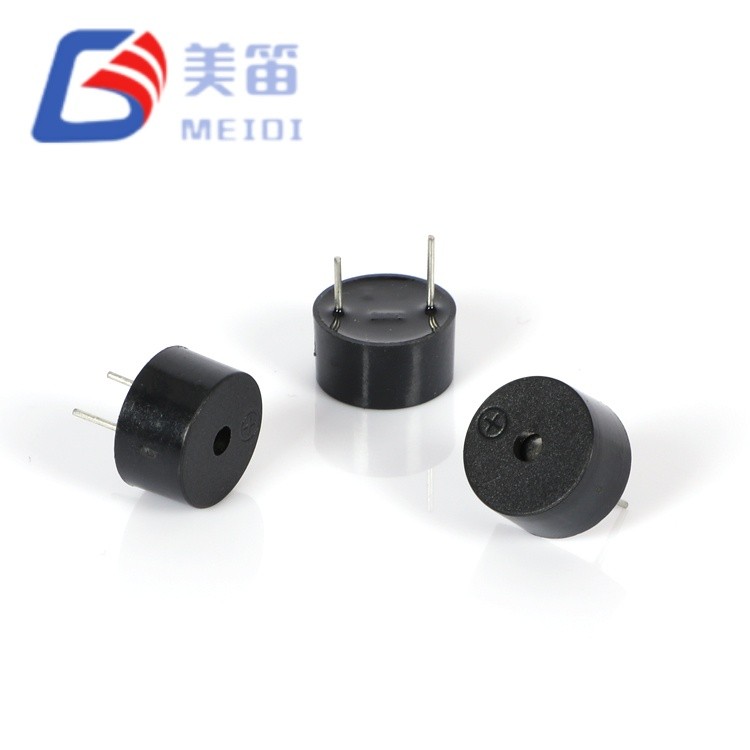

| HMB1206-03 |
|
3 | 2~5 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 1.7 | Ø12,0×6,5 |
| HMB1206-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 1.7 | Ø12,0×6,5 |
| HMB1206-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-03B |
|
3 | 2~5 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 1.7 | Ø12,0×7,5 |

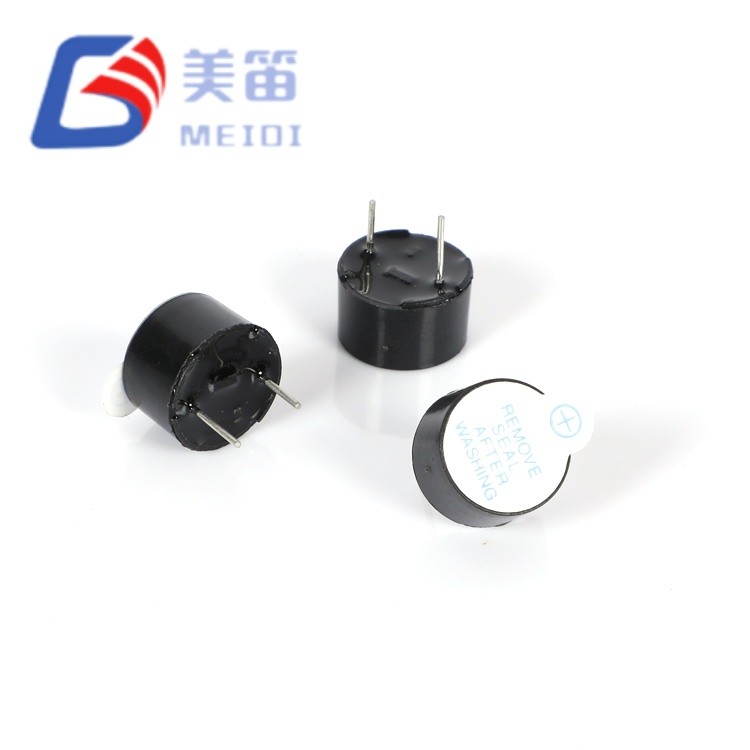

| HMB1275-05B 65 |
|
5 | 3~7 | ≥83 | ≤30 | 2700 ± 300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05B 95 |
|
5 | 3~7 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05C |
|
5 | 3~7 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-12C |
|
12 | 8~16 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-24B |
|
24 | 18~26 | ≥90 | ≤30 | 2400 ± 300 | -20~+70 | 1.7 | Ø12,0×7,5 |

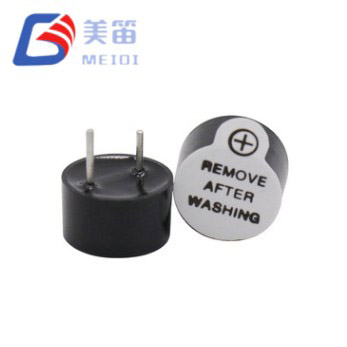

| HNB09A12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 0.75 | Ø9,0×5,5 |

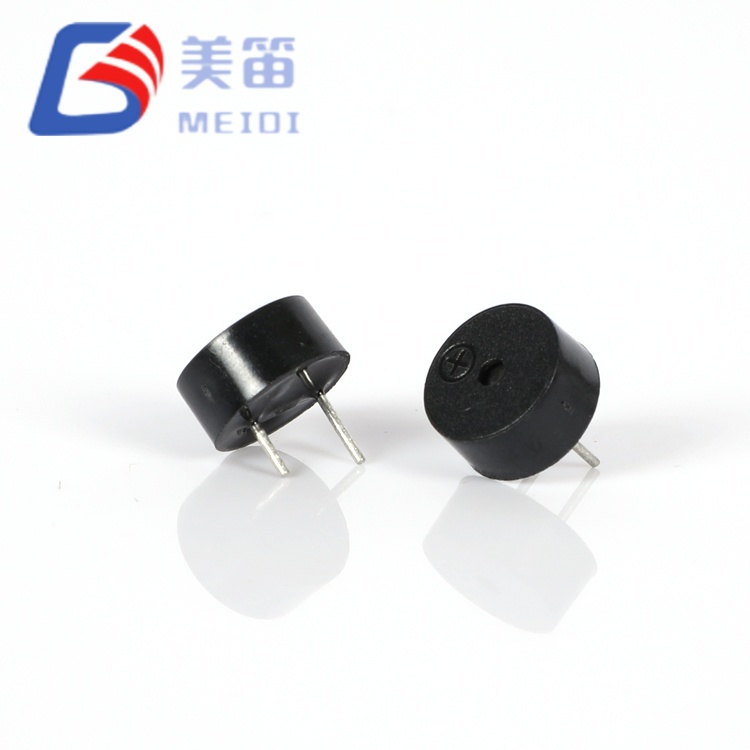

| HNT-9042-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9042-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9042-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 0.71 | Ø9,0×4,2 |

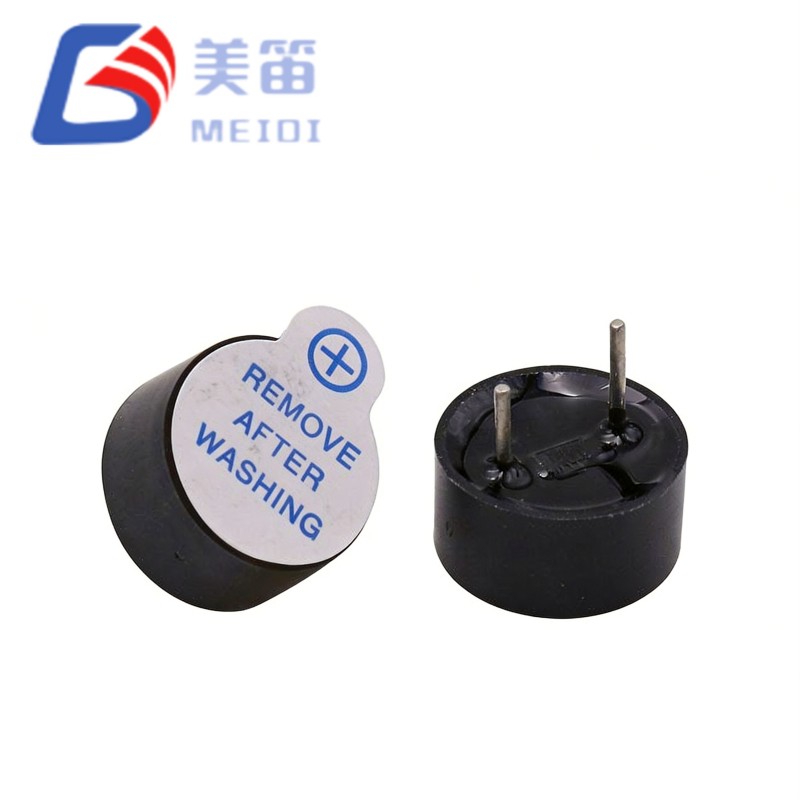

| HNT-9650-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 0.78 | Ø9,6×5,0 |
| HNT-9650-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 0.78 | Ø9,6×5,5 |
| HNT-9650-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700 ± 300 | -20~+70 | 0.78 | Ø9,6×5,0 |

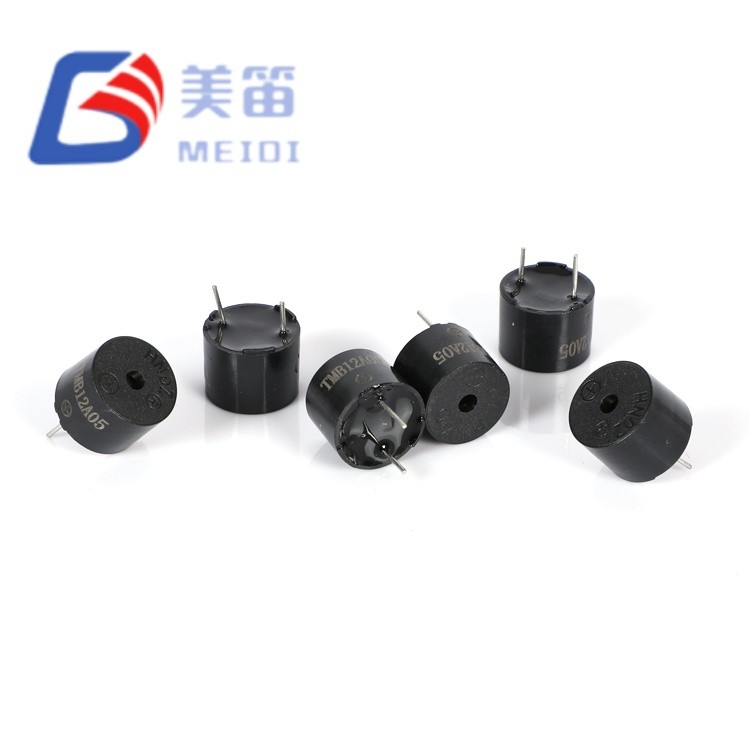

| TMB12A03 |
|
3 | 2~5 | ≥85 | ≤30 | 2400 ± 300 | -20~+70 | 1.7 | Ø12,0×9,5 |

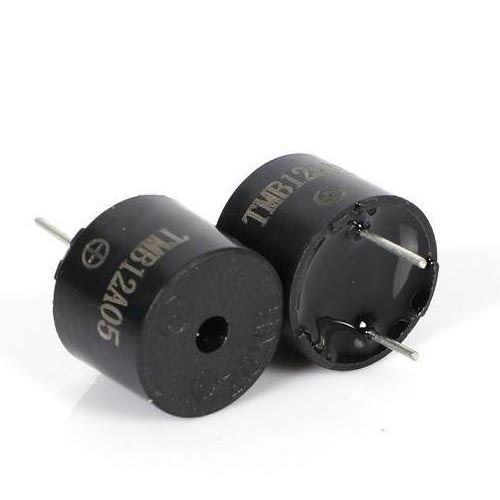

| TMB12A05 |
|
5 | 3~7 | ≥85 | ≤30 | 2400 ± 300 | -20~+70 | 1.7 | Ø12,0×9,5 |

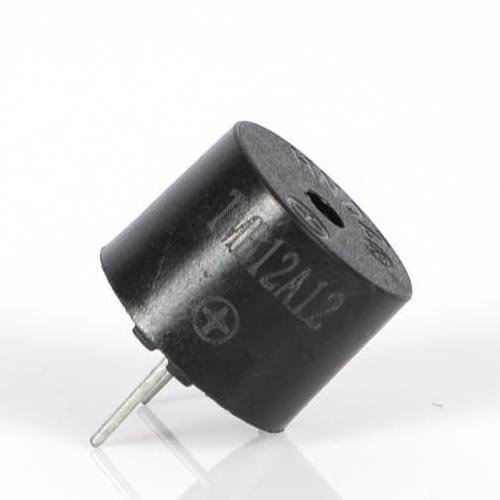

| TMB12A12 |
|
12 | 8~16 | ≥88 | ≤30 | 2700 ± 300 | -20~+70 | 1.7 | Ø12,0×9,5 |
| TMB12A24 |
|
24 | 18~26 | ≥90 | ≤30 | 2400 ± 300 | -20~+70 | 1.7 | Ø12,0×9,5 |
