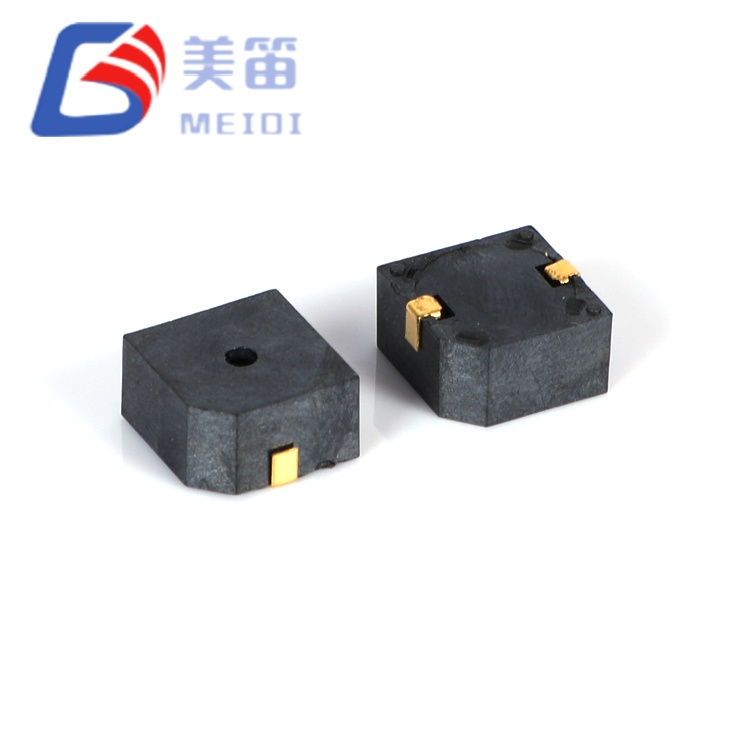

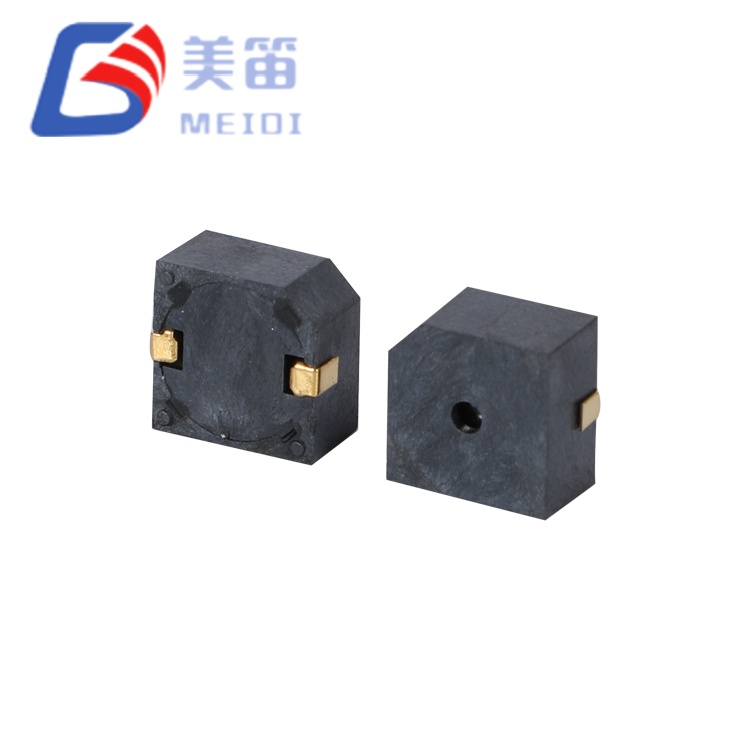

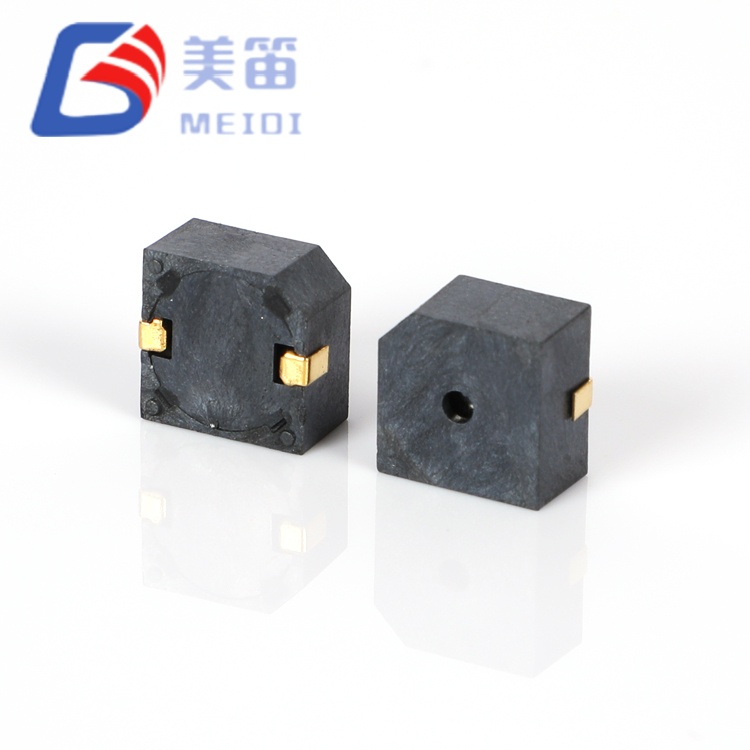

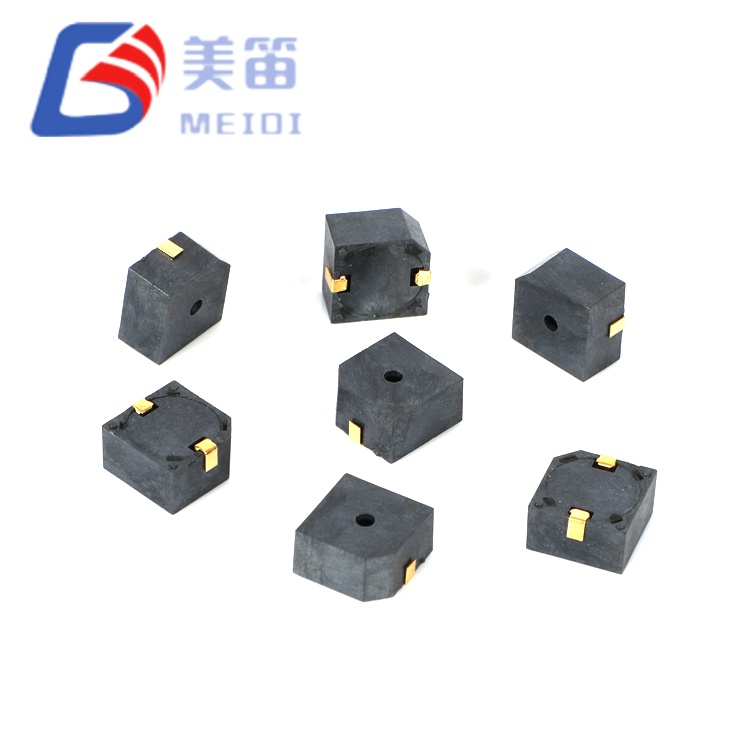

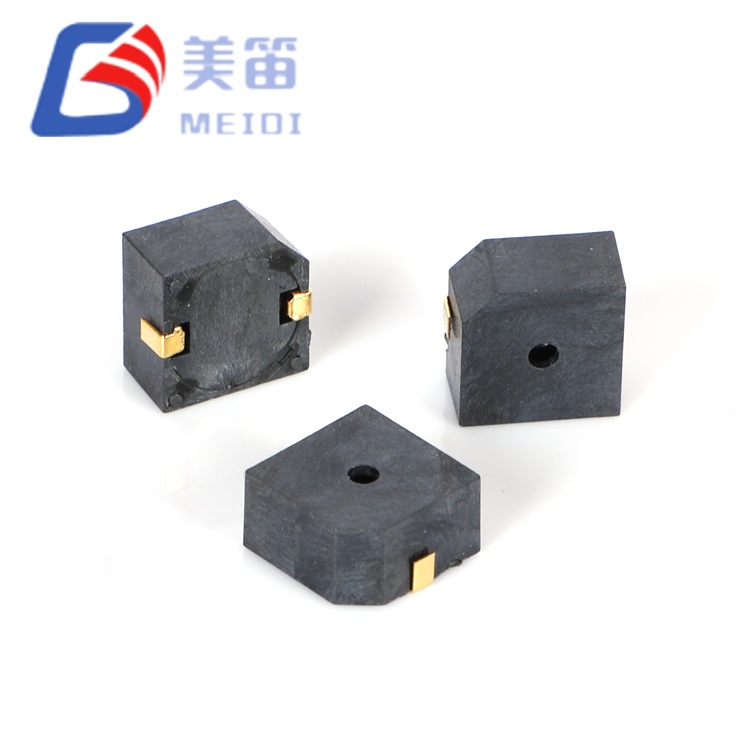

Buzzer actif magnétique SMD 9,6*9,6*5 mm

Présentation du produit

Le buzzer actif magnétique SMD 9,6 x 9,6 x 5 mm est un buzzer actif électromagnétique autonome conçu pour les applications où un retour acoustique immédiat est requis sans circuit d'oscillateur externe. Avec ses dimensions de 9,6 × 9,6 × 5,0 mm, ce buzzer actif électromagnétique CMS 5 V occupe un encombrement de taille moyenne qui équilibre la sortie acoustique avec les contraintes immobilières des PCB, ce qui le rend adapté aux panneaux de commande industriels, aux instruments médicaux et aux interfaces d'appareils commerciaux où l'espace sur la carte est limité mais où l'intégrité des alertes sonores ne peut être compromise.

Contrairement aux buzzers passifs qui nécessitent une génération de signal PWM et des composants de pilotage, le MLT-9650Y-5V intègre un circuit oscillateur réglé en usine qui produit une tonalité stable de 3 000 Hz à ≥ 85 dB lorsqu'une tension continue comprise entre 4 V et 7 V est appliquée. Cette architecture élimine le besoin de ressources de minuterie de microcontrôleur, d'étages de commande de transistor et de composants de filtrage inductif, réduisant ainsi à la fois la complexité de la nomenclature et les cycles de validation de la conception. La consommation de courant ≤ 30 mA à 5 V est compatible avec les sorties de niveau logique standard et les contacts de relais, permettant un entraînement direct à partir des sorties numériques de l'API, des broches GPIO du MCU avec une capacité d'alimentation en courant adéquate ou des circuits de commutation simples.

Le boîtier LCP noir offre une stabilité dimensionnelle grâce à des profils de refusion standard sans plomb avec une température maximale de 255 ± 5 °C, prenant en charge les chaînes d'assemblage CMS automatisées sans protocoles de manipulation spécialisés. Avec une plage de températures de fonctionnement de -30 °C à +70 °C et une tolérance de stockage s'étendant jusqu'à -40 °C, le MLT-9650Y-5V s'adapte au déploiement dans des environnements non contrôlés, notamment les enceintes de télécommunications extérieures, les équipements logistiques réfrigérés et les sous-systèmes intérieurs automobiles où les excursions thermiques dépassent les limites de consommation.

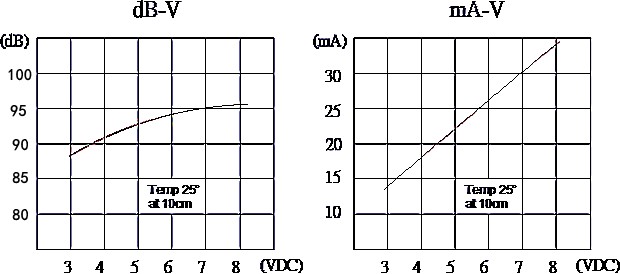

Spécifications électriques

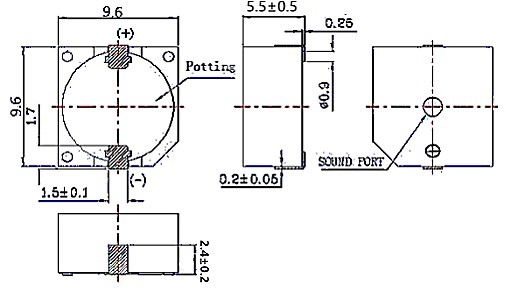

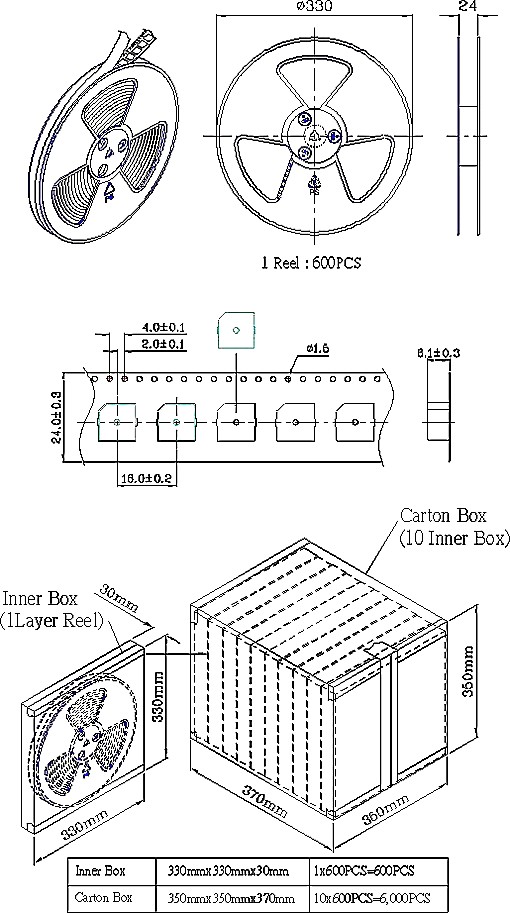

Spécifications physiques et mécaniques

Applications typiques

Modules d'alarme API industriels — indication de défaut et alertes d'arrêt d'urgence dans les automates programmables et les systèmes d'entraînement de moteur où les rails logiques 5 V ou 24 V sont standard et où un retour acoustique immédiat lors du déclenchement est obligatoire

Instruments de diagnostic médical : signaux de fin, avertissements d'erreur et tonalités d'état d'étalonnage dans les analyseurs de paillasse, les moniteurs de patients et les équipements de dialyse où la compatibilité électromagnétique et une sortie cohérente sont des exigences réglementées.

Réfrigération commerciale et logistique de la chaîne du froid : alarmes d'ouverture de porte, notifications de dépassement de température et alertes de panne de compresseur dans les congélateurs-chambres, les conteneurs de transport et les unités de stockage pharmaceutique fonctionnant à des températures ambiantes inférieures à zéro.

Enceintes extérieures de télécommunications — détection d'intrusion dans les armoires, alarmes de panne de courant et avertissements d'excursion thermique dans les répéteurs de stations de base et les nœuds périphériques du réseau exposés à des conditions météorologiques incontrôlées

Sous-systèmes intérieurs d'automobile : rappels de ceinture de sécurité, carillons de contact et indication de l'état de charge dans les groupes d'instruments des véhicules électriques et les cabines des véhicules utilitaires où les bus accessoires 5 V sont répandus

Pourquoi spécifier ce modèle

La masse de 1,5 g contribue à la stabilité mécanique dans des conditions de vibration courantes dans les machines industrielles et les applications véhiculaires. L'ensemble diaphragme maintient une sortie acoustique constante sous choc mécanique, tandis que la hauteur de 5,0 mm fournit un volume de cavité interne adéquat pour une génération efficace de résonance de 3 kHz.

Fabrication et fiabilité

MEIDI fabrique le buzzer actif magnétique SMD 9,6*9,6*5 mm sur des lignes d'assemblage automatisées avec des tests fonctionnels 100 % électriques et acoustiques. Chaque lot de production est soumis à une vérification complète des contraintes environnementales et mécaniques :

• Stockage à haute température : 48 heures à +80 ± 2 °C, suivi d'une récupération ambiante de 2 heures et d'une vérification paramétrique complète.

• Stockage à basse température : 48 heures à -30 ± 2 ° C, suivi de 2 heures de récupération à température ambiante.

• Cyclage de choc thermique : 5 cycles entre -30 °C et +80 °C avec un maintien de 30 minutes par extrême

• Résistance aux vibrations : balayage sinusoïdal 10 – 55 Hz, amplitude de 1,0 mm, axes XYZ, 0,5 heure cumulée

• Choc mécanique : chute libre de 75 cm sur du bois dur de 10 mm, 3 impacts

• Endurance à l'humidité : 48 heures à 50 ± 5 ° C/90 – 95 % d'humidité relative, suivies de 2 heures de récupération ambiante.

• Résistance thermique de soudure : 250 ± 5 ° C pendant 10 ± 0,5 secondes avec un espace entre le corps et la soudure de 2,0 mm.

Les données d'essais par lots d'échantillons confirment des performances constantes conformément aux spécifications : pression acoustique 94,1 à 96,1 dB, courant 24,4 à 26,4 mA, fréquence 2 987 à 3 011 Hz (le tout dans les spécifications de 3 000 ± 300 Hz), avec zéro défaut dimensionnel ou de polarité.

Contacter l'assistance technique

Pour obtenir des fiches techniques, des empreintes CAO, des demandes d'échantillons ou des conseils d'intégration OEM pour le MLT-9650Y-5V, contactez l'assistance technique MEIDI.

L'ingénierie des applications MEIDI répond généralement aux demandes techniques dans un délai d'un jour ouvrable
