Comment fonctionne un buzzer passif magnétique et pourquoi est-il essentiel pour les appareils électroniques modernes ? (Guide 2026)

Un buzzer passif magnétique est l’un des composants de signalisation sonore les plus polyvalents utilisés dans l’électronique moderne. Contrairement à un buzzer actif doté de son propre oscillateur interne, un buzzer passif magnétique s'appuie sur un signal de commande externe pour produire du son. Pour les ingénieurs, les acheteurs et les concepteurs de produits, comprendre le fonctionnement d'un buzzer magnétique passif est la première étape vers le choix du bon composant acoustique pour les alarmes, les panneaux de contrôle, les appareils intelligents et les équipements industriels. Ce guide d'ingénierie 2026 explique le principe de fonctionnement, la structure interne, les critères de sélection et les paramètres réels du produit du buzzer passif magnétique, et le compare avec des alternatives actives et piézoélectriques afin que vous puissiez choisir le bon buzzer passif magnétique en toute confiance.

1. Qu'est-ce qu'un buzzer passif magnétique ?

Un buzzer magnétique passif est un transducteur acoustique électromagnétique qui convertit un signal électrique en son audible. Le mot « passif » signifie que le composant ne contient aucun oscillateur intégré ; il a besoin d’un signal externe à onde carrée ou à courant alternatif pour vibrer. Le mot « magnétique » fait référence au mécanisme à bobine mobile : une bobine, un aimant permanent et un mince diaphragme ferromagnétique. Parce qu'un buzzer passif magnétique laisse la tonalité, la hauteur et la mélodie sous le contrôle du microcontrôleur hôte, il offre bien plus de flexibilité qu'un buzzer actif à tonalité fixe. En bref, un buzzer passif magnétique est le cousin « stupide » mais programmable de la famille des buzzers – et cette programmabilité est sa plus grande force.

2. Comment fonctionne un buzzer passif magnétique ?

Le principe de fonctionnement d'un buzzer passif magnétique est basé sur l'électromagnétisme et la vibration du diaphragme. Le processus se déroule en cinq étapes :

Étape 1 — Application du signal.Un microcontrôleur ou un circuit de commande dédié envoie une onde carrée (PWM) aux deux bornes du buzzer passif magnétique. Une onde carrée est préférable à une onde sinusoïdale car ses arêtes vives commutent le courant de la bobine de manière décisive, améliorant ainsi l'efficacité et le volume.

Étape 2 — Génération de champ magnétique.Le courant alternatif circulant dans la bobine crée un champ magnétique fluctuant autour du noyau.

Étape 3 — Forcer l'interaction.Ce champ changeant interagit avec le champ statique de l'aimant permanent, poussant et tirant le diaphragme ferromagnétique vers et loin de l'aimant à la fréquence d'entraînement.

Étape 4 — Vibrations et sons.Le diaphragme oscille rapidement, déplaçant les molécules d'air et produisant des ondes sonores. Une onde carrée de 2,4 kHz produit une tonalité de 2,4 kHz ; la fréquence du son est entièrement déterminée par le signal externe. C'est pourquoi un buzzer passif magnétique peut reproduire n'importe quelle tonalité que vous programmez.

Étape 5 — Réglage de la résonance.Le fait de piloter le buzzer passif magnétique près de sa fréquence de résonance mécanique maximise le niveau de pression acoustique (SPL) et l'efficacité. La plupart des unités résonnent entre 2,0 kHz et 2,7 kHz. La cavité du boîtier affecte également la résonance, de sorte que les performances du banc peuvent changer une fois le buzzer monté dans un boîtier fermé.

Cette nature « stupide » – entièrement contrôlée par le circuit extérieur – est exactement ce qui définit le buzzer passif magnétique comme passif, et c'est pourquoi un modèle peut remplir de nombreuses fonctions sonores.

3. Principaux composants d'un buzzer passif magnétique

Chaque buzzer passif magnétique partage quatre parties principales :

Bobine.Un cuivre s'enroulant autour d'une bobine. Lorsque le courant la traverse, la bobine devient un électro-aimant. La résistance de bobine (DCR) mesure généralement 16 Ω, 42 Ω ou 140 Ω, ce qui régit le calcul du courant de commande.

Aimant permanent.Fournit le champ magnétique de base constant contre lequel le champ de la bobine agit pour déplacer le diaphragme.

Diaphragme.Une plaque ferromagnétique fine et flexible, souvent un alliage nickel-fer, positionnée juste au-dessus de l'aimant. C'est la partie qui vibre physiquement pour produire du son.

Logement.Un boîtier en plastique ou en métal qui protège les composants internes, façonne la sortie acoustique et définit l'empreinte du PCB. Les tailles courantes vont de Φ12 × 8,5 mm à 12,0 × 9,0 mm, avec des options à profil bas pour les appareils minces. Ces quatre parties définissent chaque buzzer passif magnétique du marché.

4. Buzzers actifs ou passifs : quelle est la différence ?

La différence entre les buzzers actifs et passifs réside dans le fait que la source d'oscillation réside à l'intérieur du composant ou à l'intérieur de votre micrologiciel. Sur les fiches techniques, vous pouvez également voir les termestransducteur(disque externe) etindicateur(lecteur interne).

Un buzzer actif intègre un oscillateur interne. Appliquez une alimentation CC dans sa plage nominale et il émet un bip tout seul à tonalité fixe : pas de code, pas de pièces supplémentaires. En revanche, un buzzer passif magnétique ne contient que la bobine et le diaphragme. Votre MCU ou un circuit intégré de pilote doit générer la forme d'onde. Pour un buzzer passif magnétique, le compromis est simple : actif vous offre l'intégration la plus rapide et aucun micrologiciel ; Le passif vous offre un contrôle de la hauteur, des mélodies et des alarmes bicolores à partir d'un seul transducteur à faible coût.

5. Buzzer magnétique et piézoélectrique : une comparaison des spécifications

Les buzzers magnétiques et piézoélectriques émettent tous deux du son, mais ils le font différemment. Un buzzer passif magnétique déplace une bobine et un aimant ; un buzzer piézoélectrique fait fléchir un disque en céramique. Les compromis pratiques sont importants pour la sélection des composants.

Pour rappel, des leaders mondiaux tels que Murata et TDK ont établi de nombreuses références en matière de composants piézoélectriques et électroacoustiques ; un buzzer passif magnétique reste le choix préféré lorsqu'une basse tension et une tonalité plus complète sont requises. Lorsque le budget et la tonalité comptent tous deux, un buzzer passif magnétique l'emporte souvent sur le piézo pour les conceptions basse tension.

6. Paramètres techniques clés à vérifier

Lors de l'évaluation d'un buzzer passif magnétique, lisez la fiche technique en fonction de ces paramètres :

Niveau de pression acoustique (SPL).Volume sonore en dB mesuré à 10 cm. Les sites industriels peuvent avoir besoin de 85 dB ou plus ; assurez-vous que le SPL dépasse le bruit ambiant d’au moins 10 dB.

Tension de fonctionnement (Vp-p).L'amplitude crête à crête de l'onde carrée recommandée (par exemple, 3 Vp-p, 5 Vp-p, 12 V) — et non une tension d'alimentation CC. C'est l'amplitude que votre driver doit délivrer.

Fréquence de résonance.Conduisez à proximité de cette fréquence pour un rendement et une efficacité maximum. Le fonctionnement hors résonance gaspille de l’énergie et réduit le SPL.

Résistance de bobine (DCR) et courant.Une bobine de 42 Ω à 5 Vp-p consomme environ 40 mA ; dimensionnez le transistor de commande en conséquence en utilisant la loi d'Ohm (I = V / R).

Protection par diode flyback.Étant donné qu'un buzzer passif magnétique est une charge inductive, la mise hors tension du pilote crée un pic de tension contre-EMF. Une diode de roue libre (flyback) placée à travers la bobine protège le MOSFET ou le BJT de commutation contre les dommages.

Type de borne.SMD pour les lignes de prélèvement et de placement automatisées, ou traversant (THT) pour les cartes manuelles et modulaires.

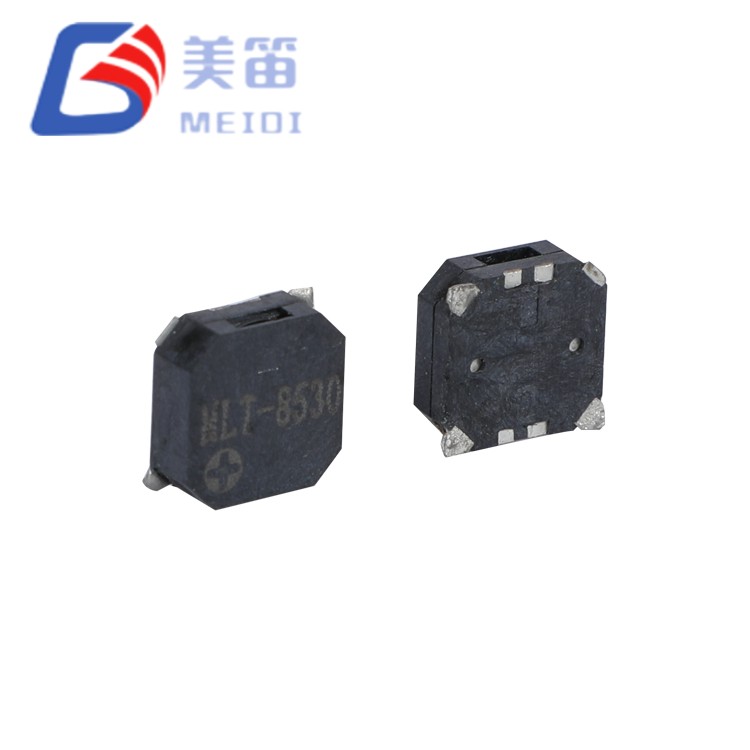

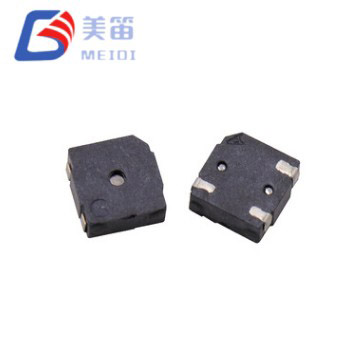

7. Modèles de buzzer passif magnétique MEIDI (paramètres réels)

Pour concrétiser la théorie, voici des modèles représentatifs de buzzers passifs magnétiques du catalogue MEIDI, avec la tension nominale réelle, la fréquence de résonance, le SPL et la résistance de la bobine utilisés dans la production. La résistance de bobine de 16 Ω / 42 Ω / 140 Ω correspond aux familles de variateurs typiques 3 V / 5 V / 12 V.

Tous les modèles répertoriés sont des buzzers passifs électromagnétiques (magnétiques) fabriqués selon les systèmes ISO 9001/ISO 14001 et conformes aux normes RoHS, REACH et CE. Les caractéristiques électriques complètes, les dessins d'encombrement et les courbes SPL sont disponibles sur chaque page produit et dans la fiche technique téléchargeable. Voir lecatalogue de buzzers passifs magnétiquespour toute la gamme.

8. Pourquoi choisir un buzzer passif magnétique ?

Un buzzer passif magnétique offre plusieurs avantages qui en font un choix par défaut pour de nombreuses conceptions :

• Flexibilité de fréquence.Changez le signal de commande et un modèle remplit de nombreuses fonctions : alarmes, confirmations et même de simples mélodies.
• Rentabilité.Un seul transducteur peu coûteux contrôlé par un MCU existant bat plusieurs buzzers actifs à tonalité fixe.
• Taille compacte.Les boîtiers tels que Φ12 × 8,5 mm conviennent aux appareils portables et portables à espace limité.
• Fonctionnement basse tension.Fonctionne à partir de 3 V, idéal pour les produits alimentés par batterie.
• Longue vie.Aucun oscillateur interne en panne ; la construction mécanique simple offre une forte fiabilité à long terme.

C'est pourquoi un buzzer passif magnétique convient aussi bien aux produits grand public qu'aux produits industriels.

9. Où sont utilisés les buzzers passifs magnétiques

Le buzzer passif magnétique apparaît partout où un appareil doit être entendu. Les applications typiques incluent :

• Systèmes d'alarme et de sécurité (détection intrusion, incendie, gaz)
• Electronique automobile (rappel de ceinture de sécurité, avertissement de porte entrouverte, capteur de stationnement)
• Electronique grand public (téléphones, tablettes, wearables, appareils électroménagers)
• Dispositifs médicaux (moniteurs patient, pompes à perfusion, équipement de diagnostic)
• Panneaux de commande industriels et équipements d'automatisation
• Nœuds IoT et maison intelligente (bips d'état, tonalités d'appairage, alertes de maintenance)

Dans chaque cas, le buzzer passif magnétique fournit un retour sonore fiable et peu coûteux qui fonctionne même dans des environnements lumineux ou bruyants où les indicateurs visuels échouent. Un buzzer passif magnétique résout ce problème avec un son simple et peu coûteux.

10. Comment sélectionner le bon buzzer passif magnétique

Utilisez cette liste de contrôle pour associer un buzzer passif magnétique à votre produit :

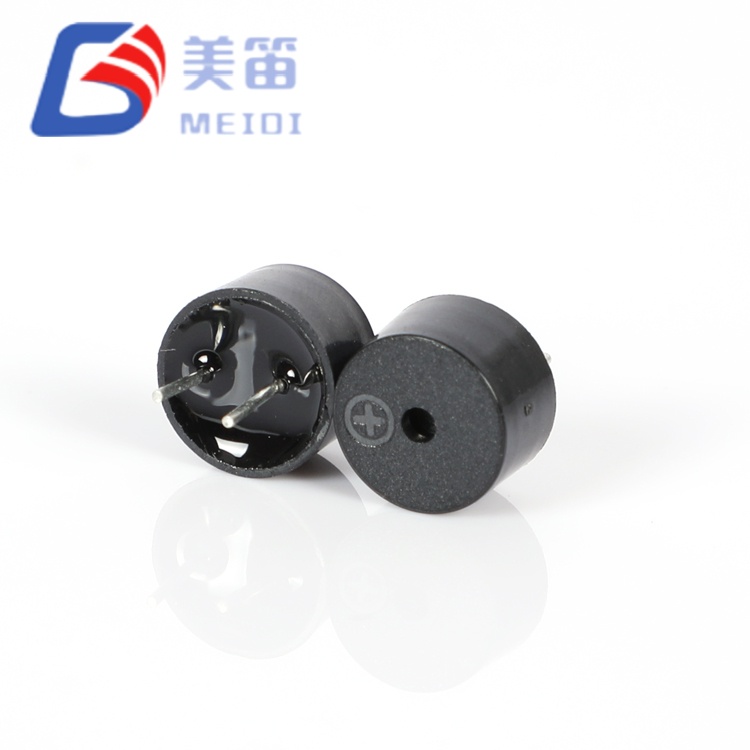

À titre d'exemple pratique, le modèle compact 9 × 5,5 mm HNB-09A05 de MEIDI fonctionne à 5 V CC et délivre 82 dB à 10 cm dans un faible encombrement CMS, idéal pour les conceptions portables et portables limitées en espace. Pour une option 12,0 × 9,0 mm 5 V, le HN-12062.4KHZ résonne près de 2,4 kHz à ≥85 dB avec une bobine de 42 Ω. Voir lePage modèle 9,5 × 5,5 mm, leliste complète des modèles, oucontactez notre équipepour les échantillons.

11. Problèmes courants et solutions

Trop calme.Pour un buzzer passif magnétique, la tension ou le courant de commande est généralement trop faible ou la fréquence est hors résonance. Conduisez au Vp-p nominal proche de la résonance.

Aucun son.Vérifiez la polarité, confirmez que le MCU émet réellement une onde carrée et vérifiez que le transistor pilote commute.

Ton déformé.Ajoutez la diode flyback et confirmez que le pilote peut fournir le courant de bobine sans affaissement.

Buzzer bloqué.Assurez-vous que le boîtier ne couvre pas le port audio ; la taille de la cavité affecte la résonance et peut couper la sortie.

12. Comment MEIDI prend en charge votre approvisionnement en buzzers

Fort de 15 ans d'expérience à l'exportation, MEIDI (Jiangsu Huaneng Electronics) fournit des modèles de buzzers passifs magnétiques en boîtiers CMS et traversants, des familles de variateurs 3 V à 12 V, avec un SPL jusqu'à 100 dB. Tous les produits sont fabriqués selon les systèmes ISO 9001 et ISO 14001 et sont conformes aux exigences RoHS, REACH et CE. Explorez l'intégralitécatalogue de buzzers passifs magnétiquesoucontactez notre équipepour les échantillons et les spécifications personnalisées.

13. FAQ

Comment piloter un buzzer passif magnétique à partir d'un MCU ?

Utilisez une broche de minuterie/PWM pour produire une onde carrée à la fréquence souhaitée, puis commutez la bobine via un transistor ou un MOSFET. La plupart des broches GPIO MCU ne peuvent pas fournir les 30 à 100 mA dont un buzzer passif magnétique a besoin, un étage de pilote est donc requis.

Un buzzer passif magnétique peut-il jouer une mélodie ?

Oui. Étant donné que la tonalité est définie par le signal externe, vous pouvez séquencer différentes fréquences pour créer des mélodies, des alarmes à deux tonalités ou des bips de confirmation distincts à partir d'un seul buzzer passif magnétique.

Magnétique ou piézo, lequel dois-je choisir ?

Choisissez un buzzer passif magnétique pour les systèmes basse tension, les tonalités plus riches et les environnements bruyants. Choisissez le piézo lorsque la consommation ultra faible et le profil fin sont les plus importants.

Pourquoi mon buzzer passif magnétique est-il silencieux ?

Les causes les plus courantes sont un courant de commande insuffisant, une fréquence hors résonance ou un port audio bloqué. Conduisez à une vitesse Vp-p nominale proche de la fréquence de résonance et gardez le port dégagé.

Quelles certifications un buzzer de qualité doit-il avoir ?

Recherchez les systèmes de fabrication ISO 9001 et ISO 14001, ainsi que la conformité RoHS, REACH et CE. Ceux-ci confirment la sécurité des matériaux et une qualité de production constante pour les marchés d'exportation.

Conclusion

Un buzzer passif magnétique est un composant sonore simple, fiable et très flexible. En comprenant son fonctionnement (bobine, aimant et diaphragme entraînés par une onde carrée externe) et en vérifiant les paramètres réels tels que la tension nominale, la fréquence de résonance, le SPL et la résistance de la bobine, vous pouvez sélectionner le bon modèle, concevoir un circuit de commande sûr avec une protection adéquate par diode flyback et fournir un retour sonore clair dans n'importe quel produit. Parcourez leGamme de buzzers passifs magnétiques MEIDIoucontactez notre équipepour le support technique et les échantillons.
