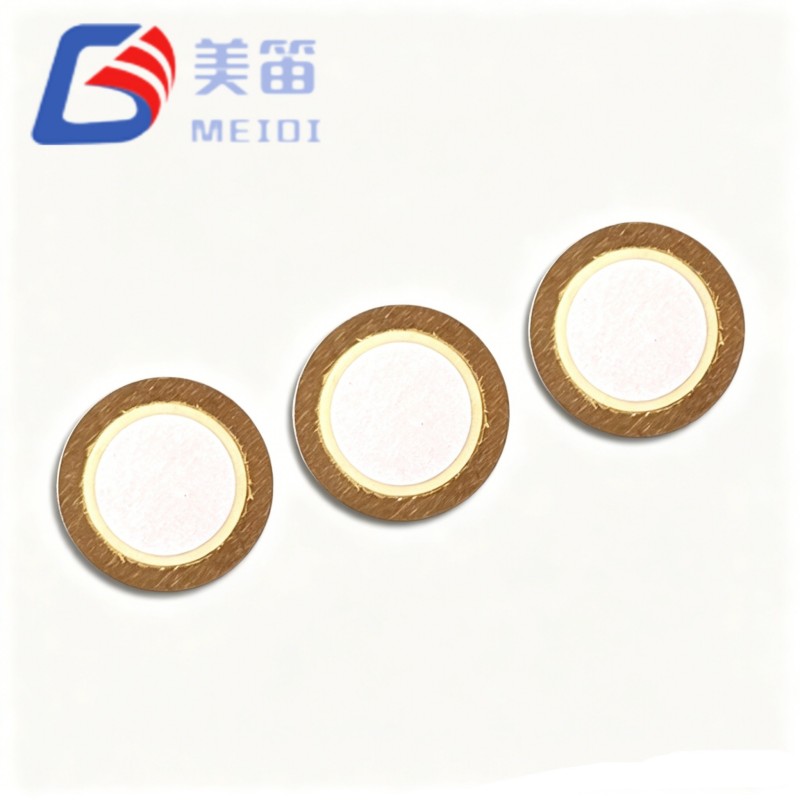

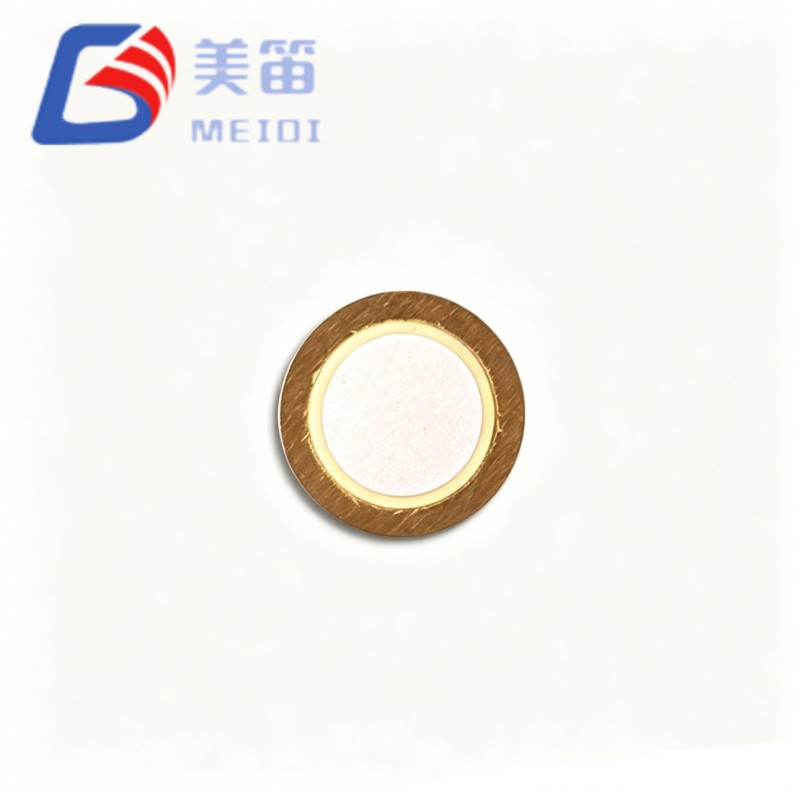

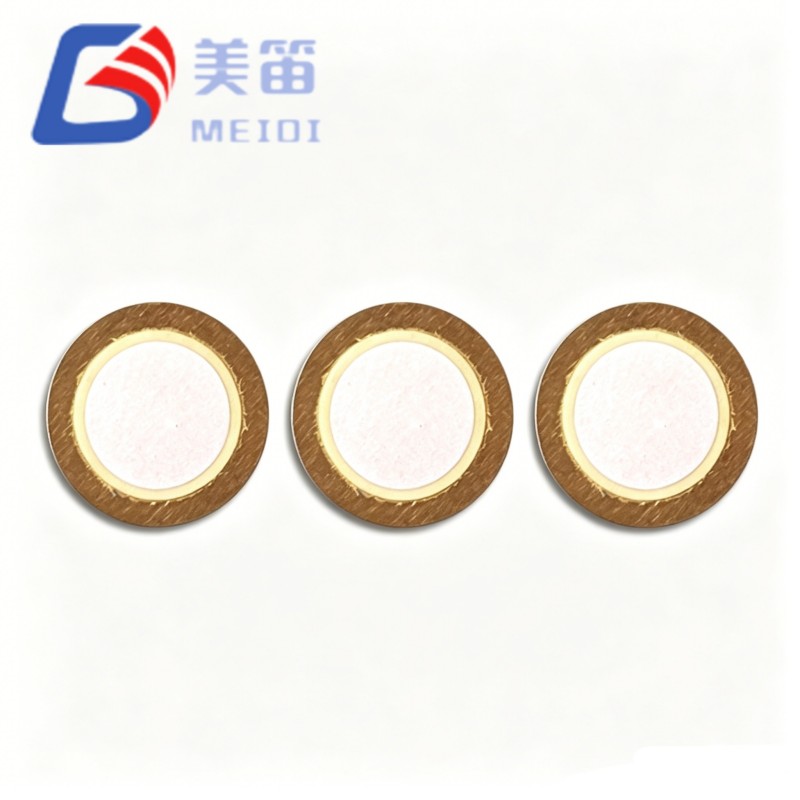

L'élément sonore piézo-céramique de 12 mm est un disque en céramique piézoélectrique compact de 12 mm de diamètre lié à un substrat en laiton, conçu pour la génération de tonalités haute fréquence dans des conceptions à espace limité. Avec une fréquence de résonance de 8,0 kHz et un profil ultra fin de seulement 0,18 mm, cet élément est bien adapté aux appareils miniaturisés modules d'alerte dans les appareils portables, les instruments médicaux portables et les capteurs de sécurité minces. MEIDI produit cet élément sous des processus de polarisation et d'impression d'électrodes étroitement contrôlés, garantissant Réponse en fréquence cohérente et uniformité de la capacité entre les lots de production. Notre fabrication automatisée en interne et nos tests rigoureux garantissent des performances fiables pour le prototypage et la fourniture OEM en grand volume.
Fréquence de résonance : 8,0 ± 1,0 kHz selon les spécifications
Capacité libre : 17 000 pF ± 30 % à 120 Hz selon les spécifications
Dimensions : 12,0 mm de diamètre, 0,18 mm d'épaisseur selon les spécifications
Substrat en laiton pour un couplage fiable des vibrations acoustiques
Température de fonctionnement : -20 °C à +70 °C selon spécification
| Paramètre | Valeur | Unité |
| Type de produit | Élément en céramique piézoélectrique | — |
| Fréquence de résonance | 8,0 ± 1,0 | kHz |
| Capacité libre | 17 000 ± 30 % | pF (à 120 Hz) |
| Résistance équivalente | ≤ 300 | Ω |
| Perte diélectrique (tanδ) | ≤ 5% | — |
| Température de fonctionnement | -20 ~ +70 | °C |
| Température de stockage | -30 ~ +80 | °C |
| Matériau du substrat | Laiton | — |

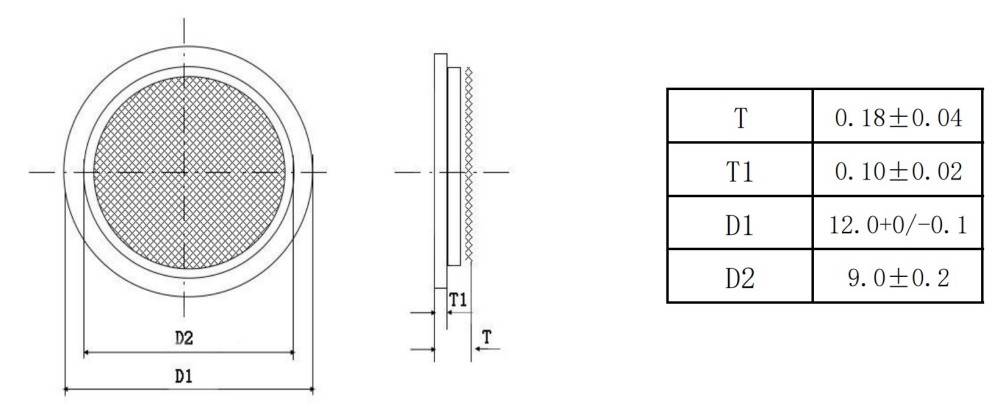

| Épaisseur totale (T) | 0,18 ± 0,04 | mm |
| Épaisseur de céramique (T1) | 0,10 ± 0,02 | mm |
| Diamètre extérieur (D1) | 12,0 +0 / -0,1 | mm |
| Diamètre intérieur (D2) | 9.0 ± 0.2 | mm |
Moniteurs de santé et trackers de fitness portables
Appareils de diagnostic médical portables (glucomètres, oxymètres de pouls)
Étiquettes de sécurité fines et capteurs de contact fenêtre/porte
Modules d'alarme IoT miniatures et hubs pour maison intelligente
Testeurs industriels portables et instruments de mesure
Appareils électroniques grand public compacts nécessitant un retour sonore haute fréquence
MEIDI se consacre à la fabrication de composants acoustiques depuis 2011. Notre base de production dans la province du Jiangsu abrite plus de 500 employés et plusieurs lignes d'assemblage automatisées, avec un capacité de production mensuelle supérieure à 50 millions d'éléments de buzzer. L'élément buzzer piézo-céramique de 12 mm bénéficie de cette échelle : préparation de poudre céramique, coulée de ruban, sérigraphie d'électrode, polarisation, et le collage du substrat sont tous réalisés en interne, ce qui nous permet de maintenir un contrôle strict sur pureté des matériaux et stabilité du processus.
Tous les éléments passent avec succès les tests de fréquence de résonance et de capacité à 100 % avant expédition. Notre qualité Le système, certifié ISO9001, comprend également l'inspection des matériaux entrants, les contrôles en cours de processus, et vérification acoustique finale. Ce contrôle de bout en bout garantit que chaque lot répond aux mêmes spécifications, que vous commandiez 1 000 pièces ou 1 000 000.
1. N'appliquez pas de tension de commande dépassant la plage de fonctionnement nominale du FT-12T-8.0A1. Une surtension peut entraîner une dépolarisation ou un délaminage permanent de la couche céramique.
2. Poignée uniquement par le bord en laiton. Une pression directe sur la surface en céramique peut provoquer des microfissures qui déplacent la fréquence de résonance et réduisent la puissance acoustique.
3. Évitez l'exposition aux gaz corrosifs, au brouillard salin ou à une humidité élevée pendant le stockage et l'assemblage. L'oxydation du substrat en laiton peut dégrader le Q mécanique et la soudabilité.
4. Conservez les éléments dans leur emballage d'origine scellé jusqu'à leur utilisation. L'absorption d'humidité augmente perte diélectrique et peut accélérer la détérioration des électrodes.
5. Montez l'élément avec support uniquement autour du périmètre du substrat. Restreindre la centrale la zone vibrante modifiera la réponse acoustique et peut provoquer une défaillance prématurée.
R : Le MOQ standard est de 1 000 pièces. De plus petites quantités d'essai peuvent être organisées avec un léger prix réglage. Veuillez contacter notre équipe commerciale pour un devis sur mesure.
R : Oui, des échantillons gratuits sont disponibles pour les OEM et les développeurs de produits qualifiés. Expédition express des frais peuvent s'appliquer en fonction de la destination.
R : La personnalisation est prise en charge dans des plages réalisables. Notre équipe R&D peut ajuster la composition céramique, modèle d'électrode et épaisseur de substrat pour répondre à vos besoins spécifiques. S'il vous plaît partagez votre paramètres cibles pour une évaluation de faisabilité.
R : MEIDI est certifié ISO9001. Pour le FT-12T-8.0A1, nous pouvons fournir la conformité RoHS et REACH déclarations, ainsi que des rapports de tests spécifiques aux lots sur demande.
R : Les éléments sont emballés dans des plateaux antistatiques et des sacs scellés sous vide avec un déshydratant, puis placés dans des cartons d'exportation renforcés. Un étiquetage et un code-barres personnalisés sont disponibles pour les commandes à volume élevé.
Pour demander la fiche technique complète, les dessins dimensionnels ou les conseils d'intégration pour le FT-12T-8.0A1 Élément en céramique piézoélectrique de 12 mm, veuillez contacter MEIDI avec les détails de votre application. Notre équipe d'assistance technique vous répondra avec des recommandations techniques spécifiques dans un délai d'un jour ouvrable.
