Fréquence de résonance : 2,9 ± 0,5 kHz.
Capacité libre : 30 000 / 3 300 pF ± 30 % à 120 Hz.
Résistance équivalente : ≤ 500 Ω.
Perte diélectrique : ≤ 5 %.
Température de fonctionnement : -20 °C à +70 °C.
Température de stockage : -30 °C à +80 °C.

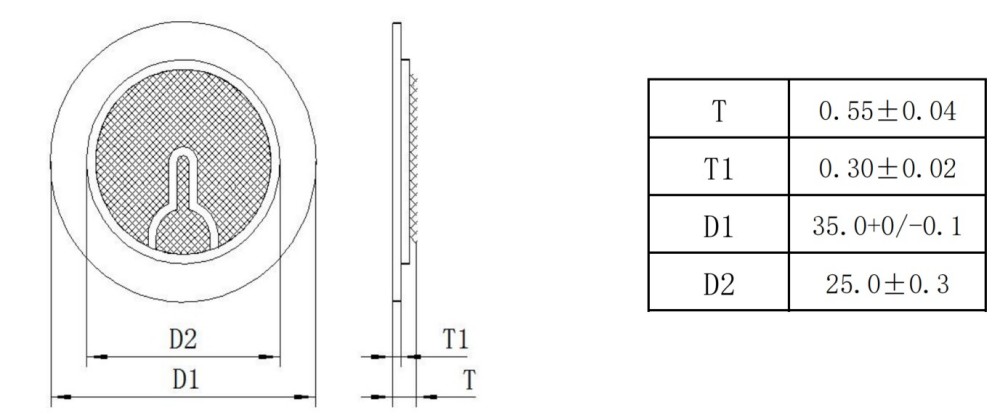

Dimensions : T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.

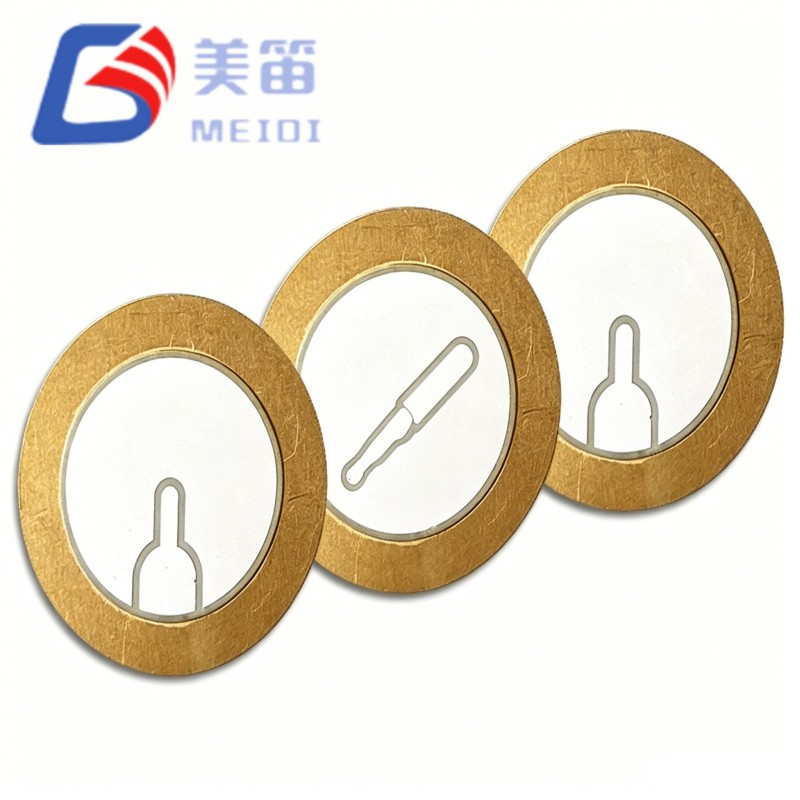

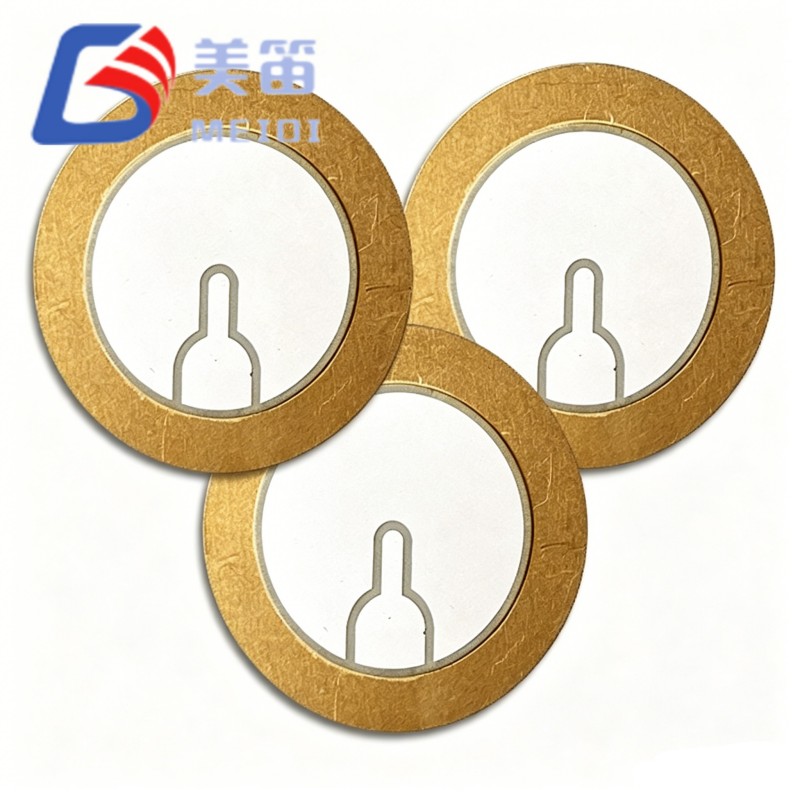

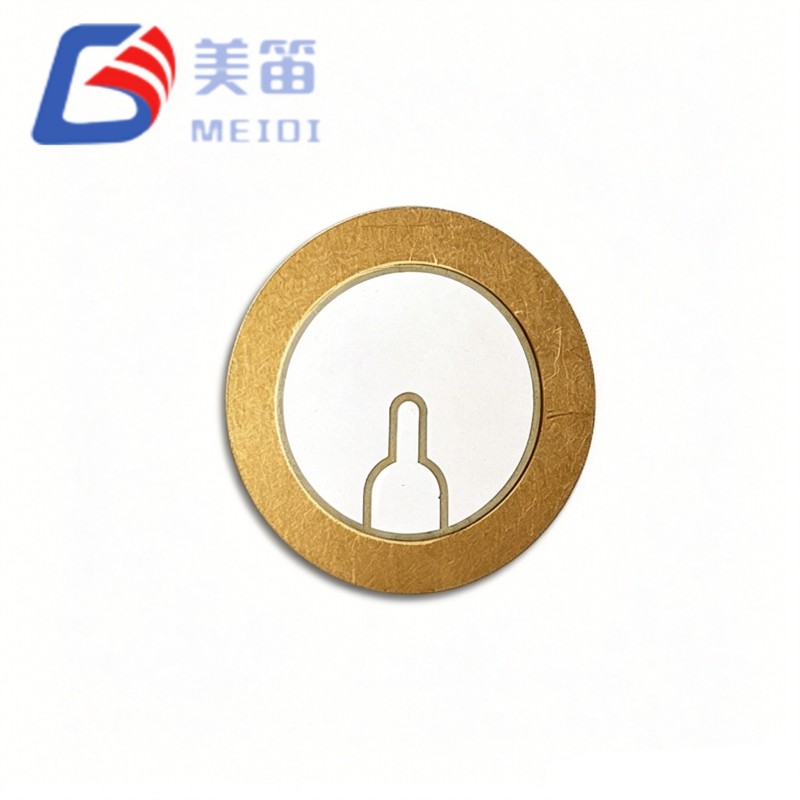

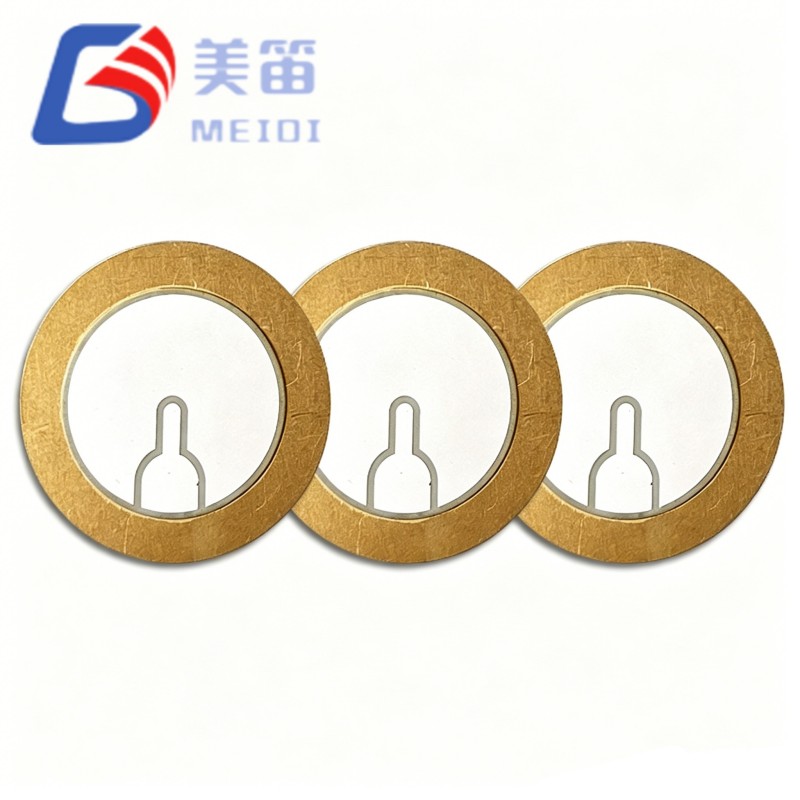

Le MEIDI FT-35T-2.9B1-C30 est un élément buzzer piézo-céramique de 35 mm construit sur un substrat en laiton. Il offre une fréquence de résonance stable de 2,9 kHz et une capacité élevée, ce qui en fait un instrument acoustique fiable. pilote pour buzzers, alarmes et générateurs de tonalités. Ce composant convient aux achats en volume, Intégration OEM/ODM et accords d'approvisionnement à long terme. MEIDI, en tant que fabricant avec plus d'une décennie d'expérience expérience spécialisée, prend en charge une qualité constante des lots et des calendriers de livraison flexibles.
Fréquence de résonance : 2,9 ± 0,5 kHz selon les spécifications
Capacité libre : 30 000 / 3 300 pF ± 30 % à 120 Hz selon les spécifications
Dimensions : diamètre extérieur de 35,0 mm, épaisseur totale de 0,55 mm selon les spécifications
Substrat en laiton pour un couplage acoustique robuste
Température de fonctionnement : -20 °C à +70 °C selon spécification
| Paramètre | Valeur | Unité |
| Type de produit | Élément en céramique piézoélectrique | — |
| Fréquence de résonance | 2,9 ± 0,5 | kHz |
| Capacité libre | 30 000 / 3 300 ± 30 % | pF (à 120 Hz) |
| Résistance équivalente | ≤ 500 | Ω |
| Perte diélectrique (tanδ) | ≤ 5% | — |
| Température de fonctionnement | -20 ~ +70 | °C |
| Température de stockage | -30 ~ +80 | °C |
| Matériau du substrat | Laiton | — |
| Épaisseur totale (T) | 0,55 ± 0,04 | mm |
| Épaisseur de céramique (T1) | 0,30 ± 0,02 | mm |
| Diamètre extérieur (D1) | 35,0 +0 / -0,1 | mm |
| Diamètre intérieur (D2) | 25,0 ± 0,3 | mm |
Panneaux d'alarme industriels et systèmes d'avertissement de sécurité
Indicateurs sonores automobiles (alarmes de recul, rappels de ceinture de sécurité)
Tonalités d'alerte des dispositifs médicaux (moniteurs patient, outils de diagnostic portables)
Capteurs pour maison intelligente et hubs de sécurité IoT
Electronique grand public nécessitant des signaux acoustiques compacts et à haut rendement
1. N'appliquez pas de tension au-delà de la plage de fonctionnement spécifiée du FT-35T-2.9B1-C30. Un entraînement excessif peut provoquer une dégradation ou un délaminage de la céramique.
2. Manipulez avec précaution pour éviter les chocs mécaniques ou les flexions qui pourraient fissurer la couche de céramique ou séparer le substrat en laiton.
3. Évitez toute exposition prolongée à des atmosphères corrosives, à une humidité élevée ou à la condensation, qui pourraient oxyder le substrat en laiton et dégrader l'adhérence des électrodes.
4. Conserver dans son emballage d'origine desséché pour empêcher la pénétration d'humidité et maintenir la soudabilité.
5. Le support de montage doit être appliqué uniquement sur le périmètre du substrat. Ne limitez pas la région vibrante centrale, car cela modifierait la fréquence de résonance et le niveau de pression acoustique.
MEIDI produit des éléments de buzzer piézo-céramique de 35 mm dans une installation certifiée ISO9001 avec des lignes automatisées dédiées pour cuisson de la céramique, impression des électrodes, polarisation et test acoustique final. Chaque lot du FT-35T-2.9B1-C30 subit un balayage de fréquence de résonance, une vérification de la capacité et une inspection visuelle. Avec une chaîne d'approvisionnement établie et un contrôle interne total, nous maintenons des performances reproductibles et prenons en charge les livraisons de volumes moyens à importants.
R : Oui, les commandes groupées sont les bienvenues. Le délai de livraison standard est de 2 à 4 semaines selon la quantité. Pour des volumes plus importants ou des demandes urgentes, veuillez contacter notre équipe commerciale pour un calendrier confirmé.
R : Nous fournissons des échantillons gratuits de cet élément piézo-électrique de 35 mm aux acheteurs qualifiés. Des frais d'expédition peuvent s'appliquer en fonction de la destination. Les demandes d’échantillons peuvent être placées directement via le formulaire de demande.
R : La personnalisation de la fréquence de résonance, de la capacité, de l'épaisseur du substrat et de la terminaison des fils est disponible. Notre équipe R&D travaille en étroite collaboration avec les clients pour ajuster les paramètres dans des plages réalisables tout en maintenant la fiabilité.
R : MEIDI fonctionne sous la gestion de la qualité ISO9001. Nous pouvons fournir sur demande des certificats de matériaux, des rapports de test et des déclarations de conformité RoHS/REACH.
R : Les éléments sont emballés dans des plateaux antistatiques et des sacs scellés sous vide avec un dessicant. Les cartons extérieurs sont renforcés pour éviter tout dommage pendant le transport. L'étiquetage personnalisé et les codes-barres sont pris en charge pour les commandes à volume élevé.
Pour demander la fiche technique complète, discuter des options de configuration ou obtenir un devis pour le FT-35T-2.9B1-C30 Élément céramique piézoélectrique de 35 mm, contactez MEIDI avec vos exigences techniques ou votre application cible. Notre équipe d'assistance technique vous répondra avec des recommandations détaillées dans un délai d'un jour ouvrable.
