L'alarme électronique piézo-électrique MEIDI HND-4020 3KHz est une unité d'alarme électronique conçue pour les applications d'avertissement et d'alerte sonores. Il utilise un transducteur piézoélectrique piloté par un signal externe à onde carrée ou PWM, permettant aux concepteurs de systèmes de contrôler la fréquence et le motif des tonalités.
Le HND-4020 résonne à 3000 ± 500 Hz et produit Min. Pression acoustique de 89 dB à 3 Vp-p, 3 kHz, 50 % de service, mesurée à 30 cm. La large plage de fonctionnement de 1 à 25 Vp-p prend en charge diverses conceptions de circuits de commande. Avec une capacité de 30 000 ± 30 % pF à 1 kHz et un boîtier PPO noir, cette alarme électronique convient aux systèmes d'alerte industriels, de sécurité et de contrôle de processus.
Flexibilité du lecteur externe : accepte un lecteur PWM ou à onde carrée pour une sortie de tonalité programmable
Fréquence de résonance de 3 000 Hz — réglée en usine avec une tolérance de ± 500 Hz
Large plage de tension — La plage de fonctionnement de 1 à 25 Vp-p prend en charge divers circuits de commande
Faible consommation de courant — Max. 5 mA à 3 Vp-p, 3 kHz, 50 % de service
Boîtier PPO — matériau PPO noir pour une durabilité thermique et mécanique

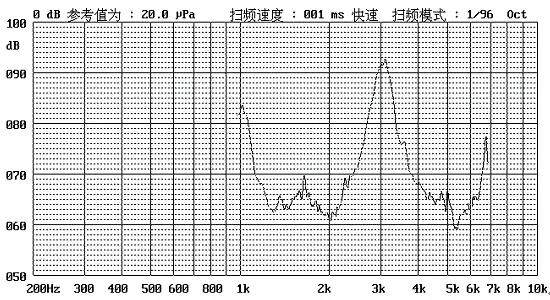

| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Alarme électronique | — |
| Tension nominale | 3 Vp-p | Par conditions de test |
| Tension de fonctionnement | 1~25 Vcrête à crête | Plage du signal de commande |
| Fréquence de résonance | 3 000 ± 500 Hz | — |
| Niveau de pression acoustique | Min. 89 dB | 3Vp-p, 3kHz, 50% devoir, 30cm |
| Courant nominal | Max. 5 mA | 3 Vp-p, 3 kHz, 50 % de service |
| Capacitance | 30 000 ± 30 % pF | À 1 kHz |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | Continu |
| Température de stockage | -30 ℃ ~ +80 ℃ | Hors fonctionnement |
| Dimensions externes | Φ39,5 × 26 mm | Corps uniquement, par dessin dimensionnel |
| Espacement des trous de montage | 18 mm | Dessin par dimension |
| Poids net | Environ 15g | — |
| Matériau du boîtier | OPP | Noir |
| Conformité environnementale | RoHS | — |
Systèmes d'alarme à disque externe – équipement doté d'un microcontrôleur ou d'un circuit intégré de pilote fournissant une sortie PWM ou à onde carrée
Alertes de processus industriels — avertissements de pannes et de dangers dans les systèmes de contrôle
Panneaux de sécurité — alarmes d'intrusion et d'état pilotées par des signaux de contrôle externes
Systèmes d'alerte programmables : la modulation de fréquence permet une sortie multi-tonalité et variable
Équipement électronique général : tonalités d'état, notifications d'erreur et commentaires de l'opérateur
| Exigence de conception | Avantage HND-4020 |
| Sortie de tonalité programmable | Le lecteur PWM externe permet une fréquence et des modèles variables |
| Large compatibilité de tension | La plage de fonctionnement de 1 à 25 Vp-p s'adapte à diverses conceptions de pilotes |
| Faible consommation de courant | Max. 5 mA dans des conditions de test nominales |
| Montage sur panneau | Boîtier Φ39,5 mm avec trous de montage pour l'installation du châssis |
| Correspondance du circuit de commande | Capacité nominale de 30 000 pF pour une correspondance avec un pilote piézo standard |
MEIDI fabrique l'alarme électronique HND-4020 selon des processus de production contrôlés. Chaque lot de production subit :
Vérification de fréquence — test de fréquence de résonance à 3 000 ± 500 Hz
Vérification SPL — vérification de la pression acoustique à 3 Vp-p, 3 kHz, 50 % de service, 30 cm
Test de consommation de courant — Max. Contrôle 5 mA dans des conditions de test nominales
Inspection dimensionnelle — Vérification de la disposition du corps et des trous de montage de Φ39,5 × 26 mm
Tests de fiabilité — y compris un test de durée de vie à température ordinaire de 96 heures, un stockage à haute température de +80 ℃, un stockage à basse température de -30 ℃, une exposition à l'humidité de 48 heures à +40 ℃/90–95 % HR, un choc thermique de 10 cycles (+70 ℃↔-20 ℃), un test de chute de 1,2 m et des vibrations mécaniques multi-axes.
Les produits sont fabriqués avec des matériaux conformes à la directive RoHS. Contactez MEIDI pour une documentation détaillée sur la qualité et des rapports de test.
1. Le HND-4020 nécessite-t-il un oscillateur externe ou un signal PWM ?
Oui. Le HND-4020 nécessite un signal externe AC ou PWM à ou près de sa fréquence de résonance de 3 000 Hz. La tension continue à elle seule ne produira pas de sortie audible car l'élément piézoélectrique nécessite une inversion de polarité pour fléchir mécaniquement et générer une pression sonore.
2. Quelles tensions et fréquences de commande sont recommandées pour le HND-4020 ?
La spécification source répertorie les conditions de test d'une onde carrée de 3 Vp-p, 3 kHz, 50 %. La plage de tension de fonctionnement est de 1 à 25 Vp-p. Pour une puissance sonore nominale, conduisez à 3 Vp-p proche de la fréquence de résonance.
3. Pourquoi le SPL est-il mesuré à 30 cm au lieu de 10 cm ?
La spécification source répertorie Min. 89 dB à 30 cm dans des conditions de test nominales. Cette distance de mesure fait partie des conditions de test définies et doit être utilisée lors de la comparaison de la puissance acoustique.
4. Quelle est la capacité du HND-4020 et pourquoi est-ce important ?
La capacité nominale est de 30 000 ± 30 %pF à 1 kHz. Cette charge capacitive détermine le courant requis du circuit pilote. Vérifiez que le pilote peut fournir suffisamment de courant à votre fréquence et tension de commutation.
5. Quelles sont les dimensions de montage du HND-4020 ?
Le dessin dimensionnel montre un corps de diamètre Φ39,5 mm avec une hauteur totale de 26 mm et des trous de montage espacés de 18 mm. Contactez MEIDI pour le dessin mécanique officiel.
Pour les fiches techniques, les notes d'application du circuit de commande, les données de réponse en fréquence ou les discussions sur la configuration OEM, contactez MEIDI. Les spécifications du produit et la documentation de qualification sont disponibles sous NDA mutuelle.
