La sirène d'alarme électronique MEIDI BJ-1234 110 dB est une sirène d'alarme électronique conçue pour les applications d'avertissement et d'alerte sonores. Disponible en options de tension nominale 12 V CC, 24 V CC et 220 V CA, il produit une tonalité d'avertissement de 2 500 Hz avec une fréquence minimale de 1 000 Hz. Sortie de pression acoustique de 110 dB.
Le BJ-1234 est doté d'un boîtier NORYL d'un diamètre de Φ54 ± 0,3 mm et d'une hauteur d'environ 52,8 mm. Selon l'option de tension, l'unité pèse 50 g ou 61 g. La connexion filaire et la configuration de montage intégrée conviennent au montage sur panneau ou en surface dans les systèmes d'alarme industriels, de sécurité et commerciaux.
Sortie SPL élevée — Min. Pression sonore de 110 dB pour les applications d'alarme critiques
Plusieurs options de tension : variantes 12 V CC, 24 V CC et 220 V CA pour les systèmes alimentés en courant continu et sur secteur.
Tonalité d'avertissement de 2 500 Hz – fréquence de tonalité d'avertissement réglée en usine
Boîtier NORYL — boîtier thermoplastique haute température
Facteur de forme pour montage sur panneau : corps de Φ54 mm avec trous de montage pour l'installation du châssis
| Paramètre | BJ-1 (12V) | BJ-2 (24V) | BJ-3 (220 V CA) | Conditions d'essai |
| Type de produit | Alarme / Sirène électronique | Alarme / Sirène électronique | Alarme / Sirène électronique | — |
| Tension nominale | 12 VCC | 24 VCC | 220 VCA | — |
| Tension de fonctionnement | 8~15 VCC | 18~28 VCC | 200~250 VCA | Gamme d'approvisionnement |
| Fréquence nominale | 2500 Hz | 2500 Hz | 2500 Hz | À la tension nominale |
| Ton naturel | Tonalité d'avertissement | Tonalité d'avertissement | Tonalité d'avertissement | — |
| Consommation actuelle moyenne | Max. 97 mA | Max. 110 mA | Max. 105 mA | À la tension nominale |
| Niveau de pression acoustique | Min. 110 dB | Min. 110 dB | Min. 110 dB | À la tension nominale |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | -20 ℃ ~ +70 ℃ | -20 ℃ ~ +70 ℃ | Continu |
| Température de stockage | — | — | — | Non spécifié |
| Dimensions externes | Φ54 ±0,3 × 52,8 mm | Φ54 ±0,3 × 52,8 mm | Φ54 ±0,3 × 52,8 mm | Dessin par dimension |
| Espacement des trous de montage | 25mm / 41mm | 25mm / 41mm | 25mm / 41mm | Dessin par dimension |
| Longueur du fil | 130 ±0,5 / 135 ±0,5 mm | 130 ±0,5 / 135 ±0,5 mm | 130 ±0,5 / 135 ±0,5 mm | Dessin par dimension |
| Masse | 50g | 50g | 61g | — |
| Matériau du boîtier | NORYL | NORYL | NORYL | — |
| Conformité environnementale | RoHS | RoHS | RoHS | — |
Systèmes d'alarme industriels : alertes de panne de machine, de danger de processus et d'arrêt d'urgence
Systèmes de sécurité et d'intrusion – avertissements de violation de périmètre et d'accès non autorisé
Panneaux d'incendie et d'évacuation — notification sonore dans les bâtiments commerciaux et industriels
Équipement d'automatisation — alarmes d'état et de défaut dans les panneaux de commande
Avertisseurs alimentés par le secteur — variante 220 V CA pour connexion directe au secteur
| Exigence de conception | Avantage du BJ-1234 |
| Alerte SPL élevée | Min. Sortie 110 dB pour les environnements à bruit ambiant élevé |
| Options CC et CA | Les variantes 12 V CC, 24 V CC et 220 V CA couvrent les configurations d'alimentation courantes |
| Montage sur panneau | Boîtier de Φ54 mm avec trous de montage pour une installation sécurisée |
| Tonalité d'avertissement | Tonalité d'avertissement de 2 500 Hz réglée en usine |
| Boîtier robuste | Boîtier NORYL pour applications industrielles |
MEIDI fabrique la sirène d'alarme électronique BJ-1234 110 dB selon des processus de production contrôlés. Chaque lot de production subit :
Vérification de la fréquence — test de fréquence de fonctionnement à 2 500 Hz
Vérification SPL — vérification de la pression acoustique à la tension nominale
Test de consommation de courant — Max. Vérification 97-110 mA en fonction de l'option de tension
Inspection dimensionnelle — Vérification de la disposition du corps et des trous de montage de Φ54 ± 0,3 mm
Conformité environnementale — Vérification des matériaux RoHS
Les produits sont fabriqués avec des matériaux conformes à la directive RoHS. Contactez MEIDI pour une documentation détaillée sur la qualité et des rapports de test.
1. Quelles options de tension sont disponibles pour le BJ-1234 ?
La spécification source répertorie trois options de tension : 12 V CC (BJ-1), 24 V CC (BJ-2) et 220 V CA (BJ-3). Chaque option a une plage de tension de fonctionnement, une consommation de courant et une masse correspondantes. Sélectionnez l'option qui correspond à l'alimentation de votre système.
2. Quel est le niveau de pression acoustique du BJ-1234 ?
La spécification source répertorie Min. Niveau de pression acoustique de 110 dB à la tension nominale pour les trois options de tension. Contactez MEIDI pour connaître les conditions détaillées des tests acoustiques et les données de distance par rapport au SPL.
3. Pourquoi la spécification source mentionne-t-elle les conditions de test d'onde carrée ?

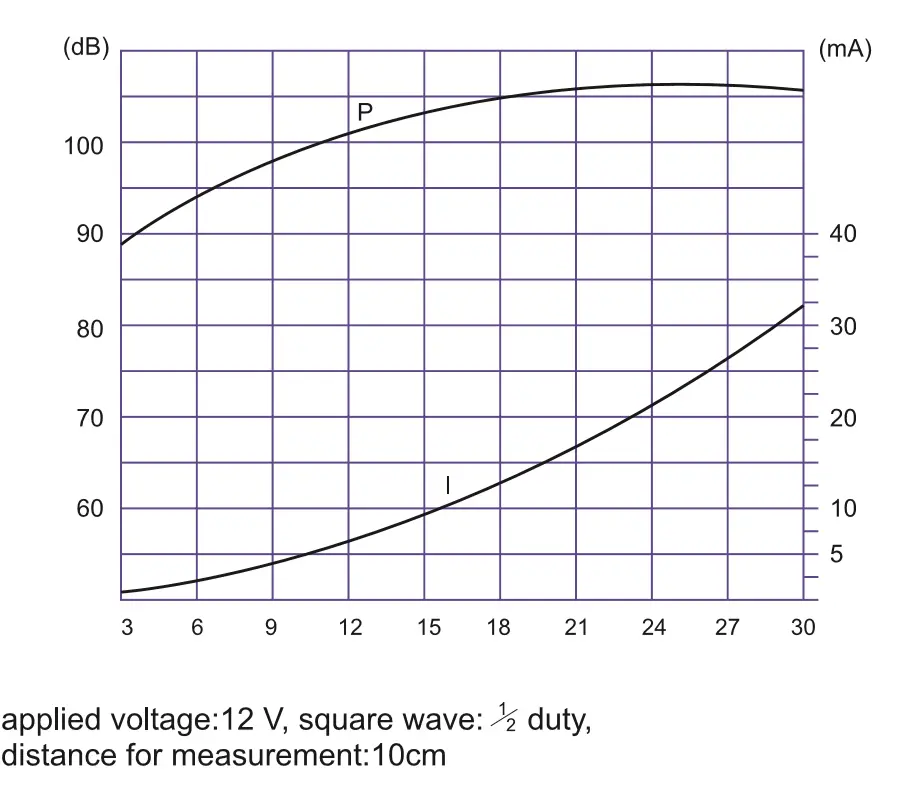

La spécification source répertorie les valeurs de test appliquant une tension nominale à 2 500 Hz avec une onde carrée de service 1/2. Le BJ-1234 est une alarme électronique conçue pour un fonctionnement CC ou CA. La condition de test d'onde carrée est conforme au protocole de test source. Contactez MEIDI pour obtenir les données de caractérisation des variateurs DC/AC.
4. Quelles sont les dimensions de montage du BJ-1234 ?

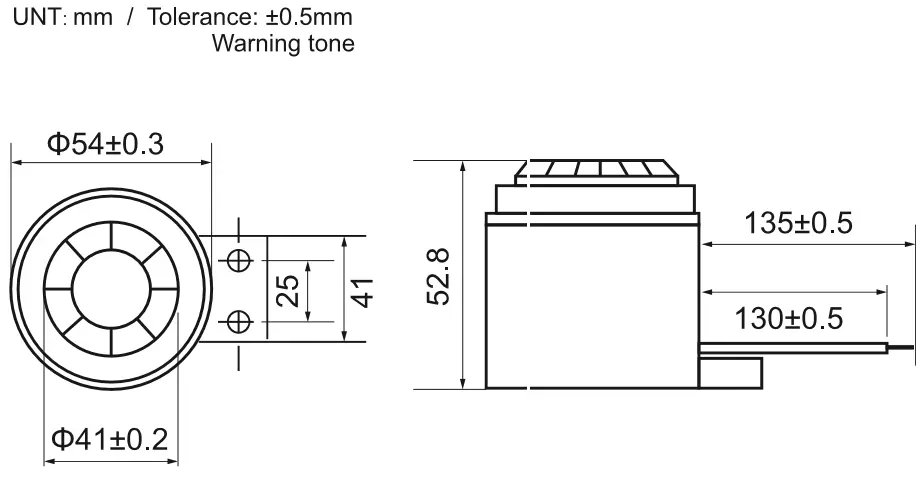

Le dessin dimensionnel montre un corps de diamètre Φ54 ± 0,3 mm avec une hauteur d'environ 52,8 mm. Les trous de montage et les câbles sont illustrés pour un montage sur panneau ou en surface. Contactez MEIDI pour le dessin mécanique officiel.
5. Quelle est la plage de températures de fonctionnement du BJ-1234 ?
La spécification source répertorie une plage de températures de fonctionnement de -20 ℃ à +70 ℃. La température de stockage n’est pas spécifiée ; contactez MEIDI pour des recommandations de stockage et de manipulation.
Pour les fiches techniques, les échantillons de variantes de tension, les données de couverture acoustique ou les discussions sur la configuration OEM, contactez MEIDI. Les spécifications du produit et la documentation de qualification sont disponibles sous NDA mutuelle.
