L'alarme électronique MEIDI HND-4333M avec sortie sonore de 95 dB est une alarme électronique haute tension conçue pour les applications d'avertissement sonore nécessitant un entraînement CA ou CC à des niveaux de tension élevés. Évaluée à 110 VDC/VAC avec une plage de fonctionnement de 60 ~ 150 VDC/VAC, cette alarme s'intègre dans les circuits d'avertissement connectés au secteur et les systèmes de contrôle industriels haute tension sans régulation de tension supplémentaire.
Le HND-4333M produit Min. Pression sonore de 95 dB à 110 VDC/VAC, 10 cm, avec une fréquence de résonance de 2 800 ± 500 Hz. La spécification source répertorie le paramètre de fréquence avec une notation intermittente et le type de tonalité comme continu. Le boîtier en ABS noir offre un facteur de forme de diamètre Φ43,0 mm pour un poids net d'environ 36 g. La température de fonctionnement s'étend de -20 ℃ ~ + 70 ℃, avec un stockage évalué à -30 ℃ ~ + 80 ℃.
Variateur AC/DC haute tension — évalué à 110 VDC/VAC avec une plage de fonctionnement de 60 ~ 150 VDC/VAC pour une connexion directe aux circuits d'alimentation haute tension
Sortie de pression acoustique de 95 dB — Min. 95 dB à 110 VDC/VAC, 10 cm pour alerte sonore dans les environnements industriels
Fréquence de résonance de 2 800 Hz — réglée en usine à 2 800 ± 500 Hz avec sortie de tonalité continue

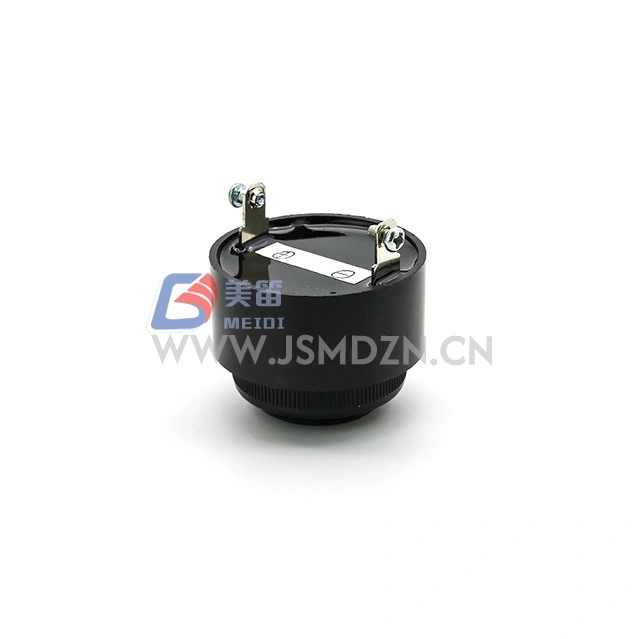

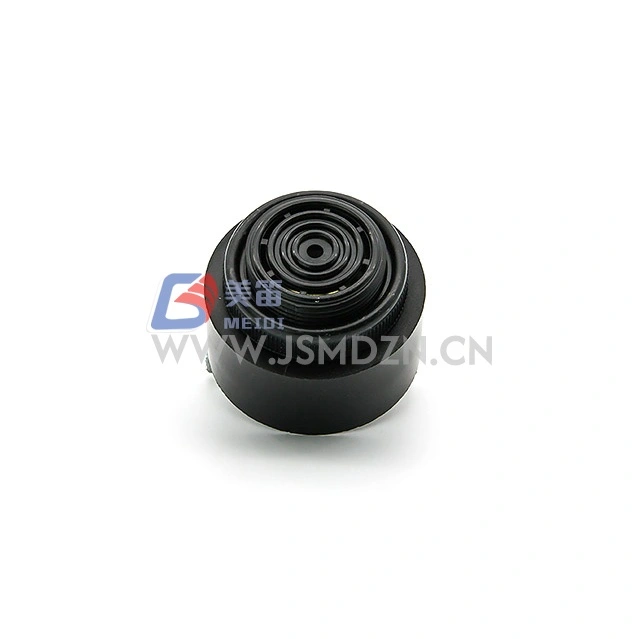

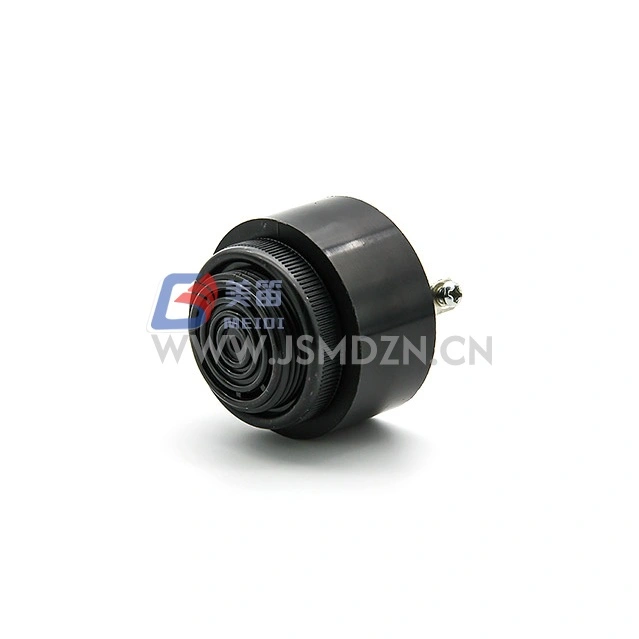

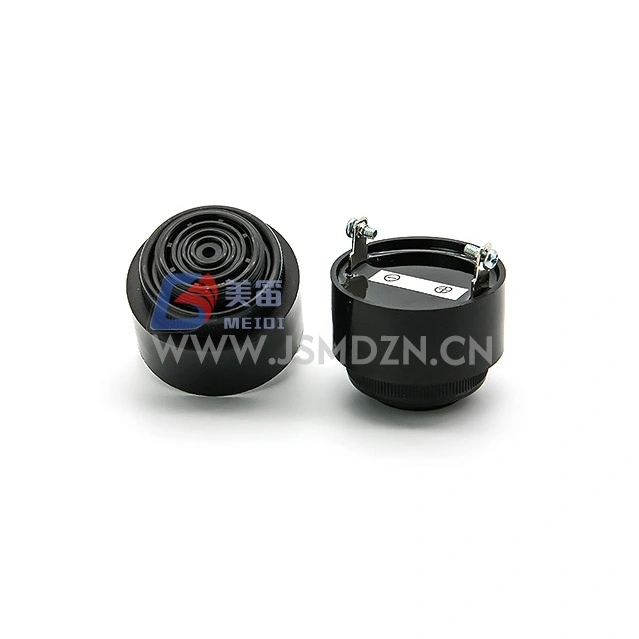

Boîtier en ABS noir — Construction de Φ43,0 mm de diamètre, poids net d'environ 36 g
Large plage de température — -20 ℃ ~ + 70 ℃ en fonctionnement, -30 ℃ ~ + 80 ℃ en stockage
| Paramètre | Valeur | Remarques |
| Type de produit | Alarme électronique | — |
| Tension nominale | 110 VCC/VCA | Nominal |
| Tension de fonctionnement | 60~150 VCC/VCA | Portée continue |
| Courant nominal | Max. 20 mA | À 110 VCC/VCA |
| Niveau de pression acoustique | Min. 95 dB | À 110 VCC/VCA, 10 cm |
| Fréquence de résonance | 2800 ±500 Hz | Notation intermittente par spécification |
| Tonifier | Continu | Par spécification |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | Continu |
| Température de stockage | -30 ℃ ~ +80 ℃ | Hors fonctionnement |
| Matériau du boîtier | ABS | Noir |

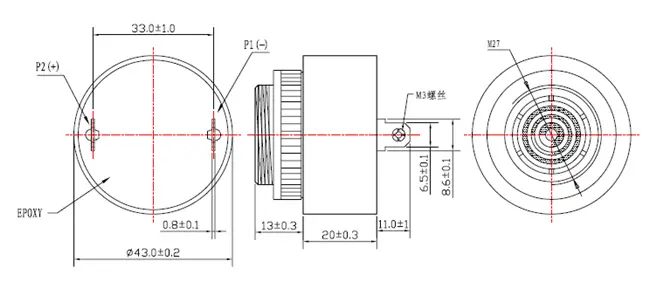

| Diamètre | Φ43,0 mm | Dessin par dimension |
| Poids net | Environ 36g | — |
Circuits d'alarme haute tension — systèmes avec alimentation 110 V CA/CC pour avertissement sonore à entraînement direct
Panneaux de commande industriels — alarmes de panne et d'état dans les équipements connectés au secteur
Notification d'incendie et de sécurité — unités d'alerte sonore dans les installations de sécurité des bâtiments avec alimentation 110 V
Avertissement de danger de processus : surcharge d'équipement et notification de pannes dans les environnements industriels
Systèmes d'avertissement électroniques généraux — applications nécessitant un entraînement haute tension et une sortie sonore de 95 dB
| Exigence de conception | Avantage HND-4333M |
| Entraînement haute tension | 110 VDC/VAC, plage de fonctionnement 60 ~ 150 VDC/VAC pour connexion directe au secteur. |
| Sortie sonore | Min. 95 dB à 110 VCC/VCA, 10 cm |
| Flexibilité de l'approvisionnement | Accepte les tensions CA et CC dans la plage de fonctionnement |
| Facteur de forme compact | Boîtier ABS Φ43,0 mm à environ 36 g |
| Résistance à la température | Plage de fonctionnement de -20 ℃ ~ + 70 ℃ pour les environnements industriels |
MEIDI fabrique l'alarme électronique HND-4333M avec une sortie sonore de 95 dB selon des processus de production contrôlés. Chaque lot de production subit :
Vérification de fréquence — test de fréquence de résonance à 2 800 ± 500 Hz
Vérification SPL — vérification de la pression acoustique à 110 VDC/VAC, 10 cm
Test de consommation de courant — Max. Contrôle 20 mA à 110 VDC/VAC
Tests de fiabilité — y compris un test de durée de vie de 96 heures à la tension nominale avec une onde carrée de 1/2 cycle de service, un stockage à haute température de +80 ℃ (96 h), un stockage à basse température de -40 ℃ (96 h), une exposition à l'humidité de 48 heures à +40 ℃/90 ~ 95 % HR, un choc thermique de 10 cycles (+70 ℃↔-20 ℃), un test de chute de 1,2 m et des vibrations mécaniques. test (1000 fois/min, amplitude 1,5 mm, 3 axes)
Les produits sont fabriqués avec des matériaux conformes à la directive RoHS. Contactez MEIDI pour une documentation détaillée sur la qualité et des rapports de test.
1. Que signifie « Intermittent » dans la spécification de fréquence et quel est le rapport avec la tonalité « Continue » ?
La spécification de la source indique la fréquence de résonance comme « 2 800 ± 500 Hz/Intermittent » et le type de tonalité comme « Continu ». La notation Intermittent apparaît dans le champ du paramètre de fréquence, tandis que la tonalité est spécifiée comme Continue. Contactez MEIDI pour obtenir des éclaircissements sur la relation entre le rapport cyclique et le modèle de tonalité pour votre application.
2. Le HND-4333M peut-il être alimenté à la fois par une tension alternative et continue ?
Oui. La tension nominale est spécifiée comme 110 VDC/VAC et la plage de tension de fonctionnement est de 60 ~ 150 VDC/VAC. L'alarme accepte les entrées AC et DC dans cette plage. Vérifiez que votre tension d'alimentation se situe dans la plage de fonctionnement spécifiée.

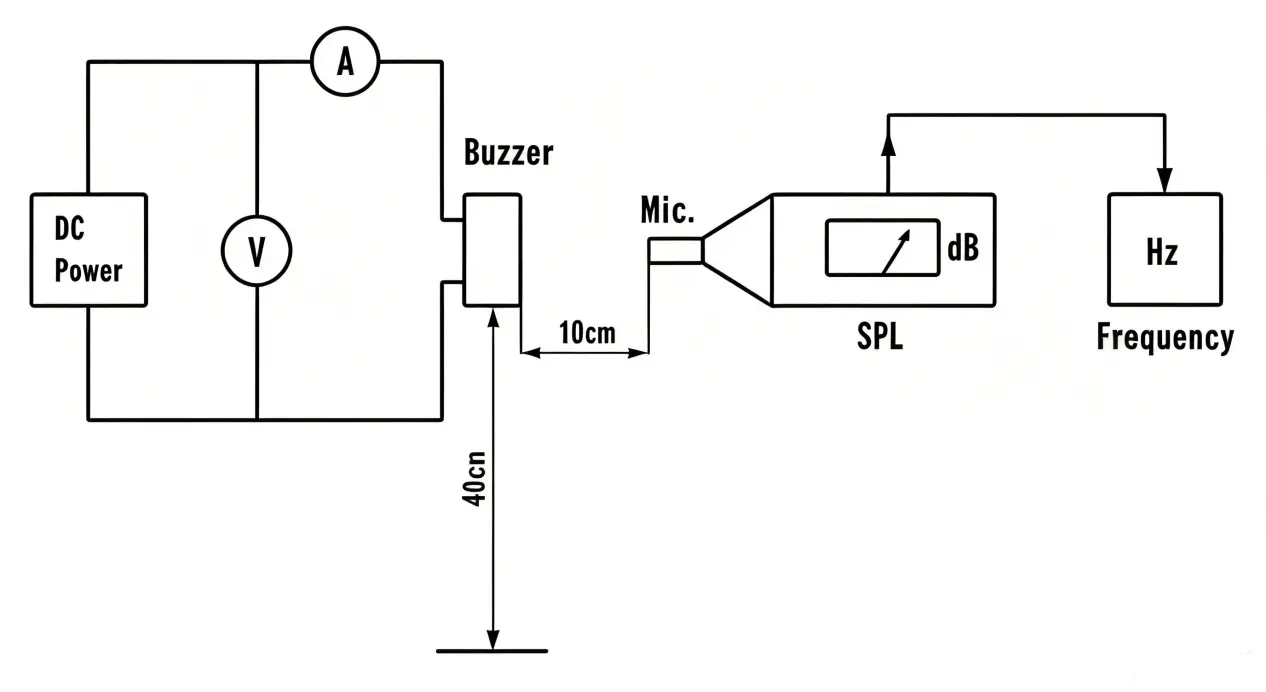

3. Quelles sont la distance et les conditions de mesure du niveau de pression acoustique ?
La spécification source indique Min. 95 dB à 110 VCC/VCA, 10 cm. La mesure est prise à une distance de 10 cm sous tension nominale. Utilisez cette condition de mesure lorsque vous comparez la sortie acoustique avec d’autres unités d’alarme.
4. Quels matériaux et dimensions du boîtier le HND-4333M utilise-t-il ?
Le HND-4333M utilise un boîtier ABS noir d'un diamètre de Φ43,0 mm et d'un poids net d'environ 36 g. Contactez MEIDI pour obtenir le dessin dimensionnel officiel montrant les dimensions mécaniques complètes et les détails de montage.
Pour les fiches techniques, les données de spécifications acoustiques ou les discussions sur la configuration OEM, contactez MEIDI. Les spécifications du produit et la documentation de qualification sont disponibles sous NDA mutuelle.
