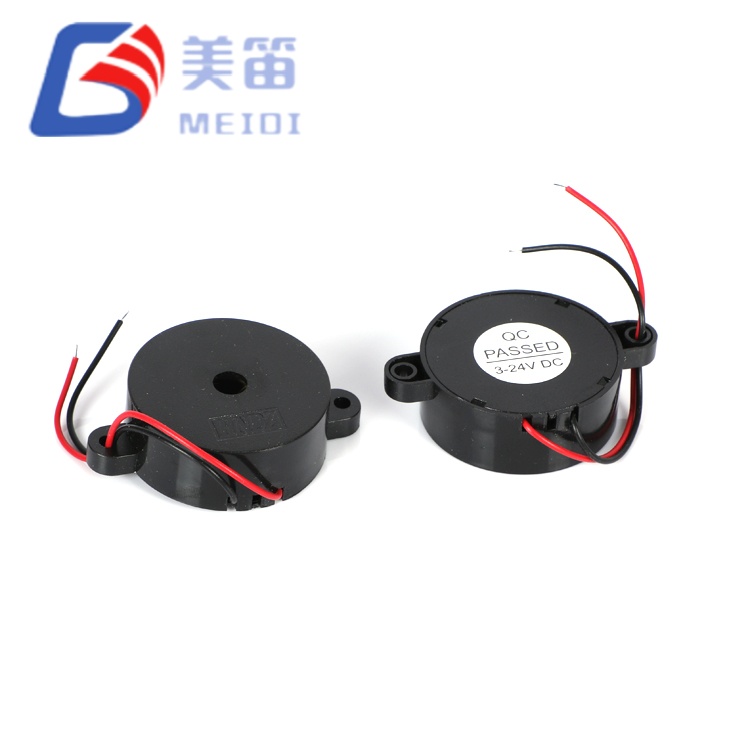

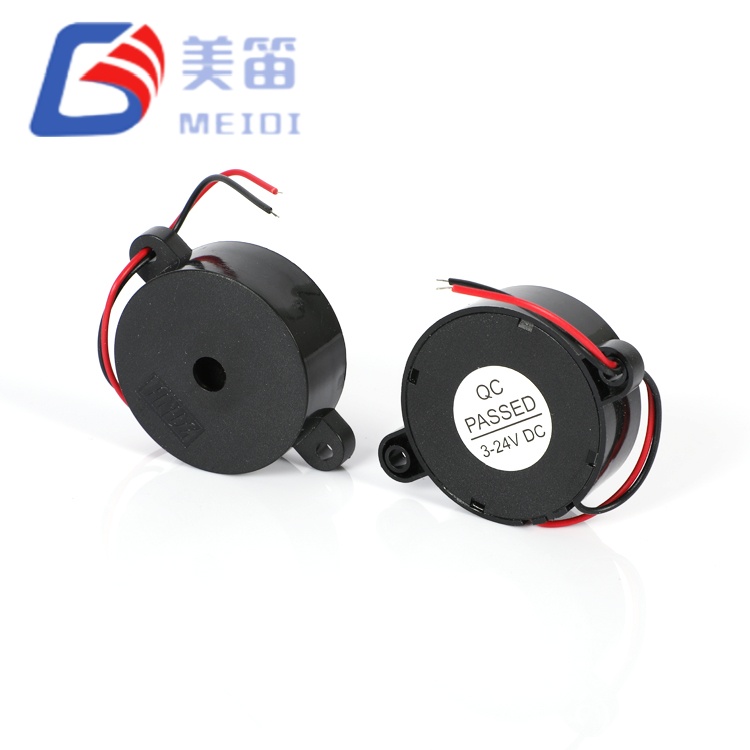

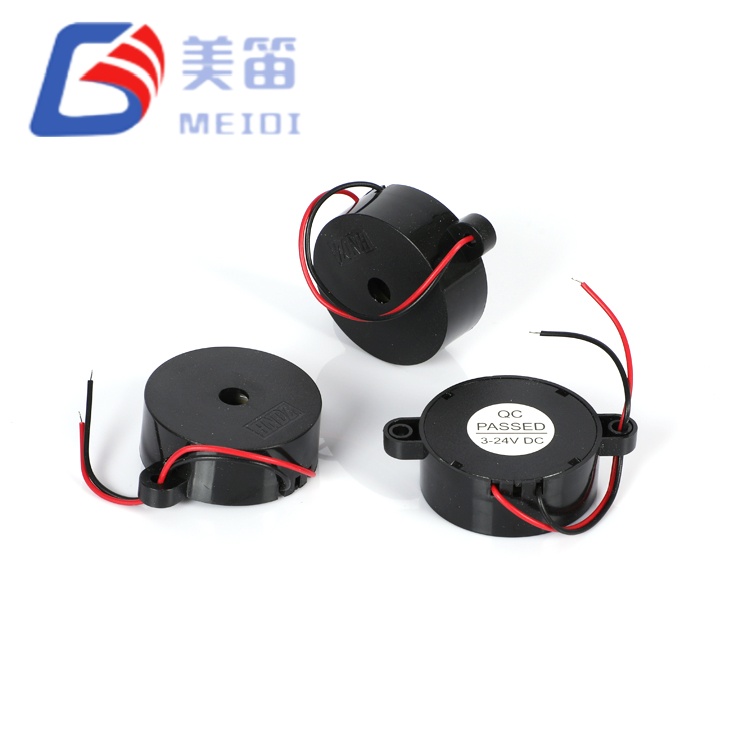

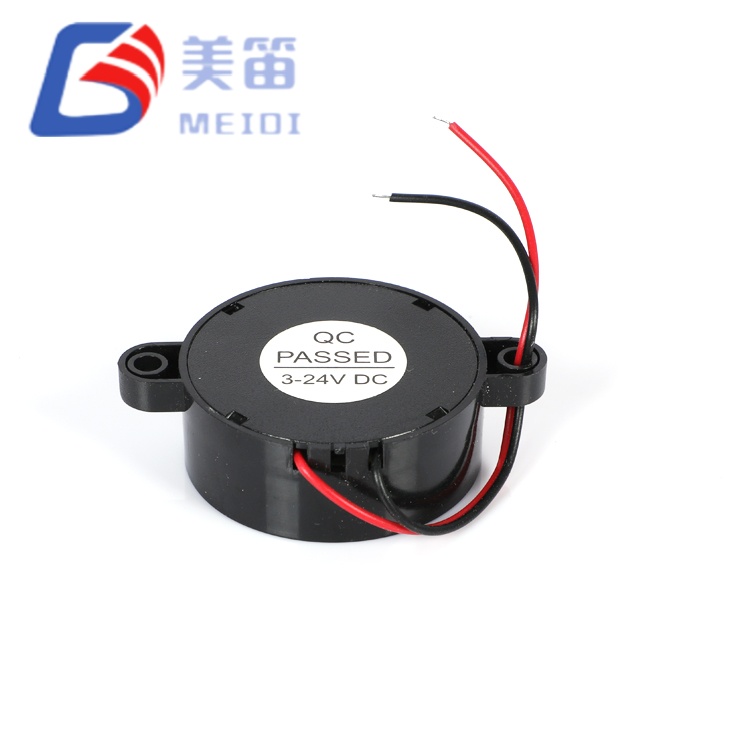

Le buzzer d'alarme piézoélectrique actif 4216 est une alarme piézoélectrique autonome qui combine un diaphragme de 41,8 mm avec un oscillateur intégré, produisant une tonalité fixe de 2 800 Hz dès que l'alimentation CC est appliquée. La pression acoustique mesurée à 10 cm atteint 101 à 107 dB, bien au-dessus du minimum garanti de 90 dB. L'alarme fonctionne sur une plage de 3 à 24 V CC, consommant moins de 8 mA à 12 V, et son boîtier fileté peut être monté en toute sécurité sur des panneaux de commande ou des machines soumises à des vibrations.
Sortie acoustique vérifiée entre 101 et 107 dB sur un lot d'échantillons de 10 unités, offrant une marge importante pour les sols industriels bruyants et les panneaux fermés.
La plage d'alimentation 3-24 V élimine le besoin de convertisseurs externes, couvrant les systèmes de véhicules 12 V, les boucles d'alarme incendie 24 V et les alimentations de batteries profondément déchargées.
Une grande céramique piézoélectrique de 41,8 mm offre un caractère tonal propre avec un minimum d'harmoniques, ce qui la distingue des sirènes électromagnétiques à bobine.
L'oscillateur intégré génère la tonalité d'alerte immédiatement après l'application de la tension, éliminant ainsi le besoin de ressources PWM du microcontrôleur ou de transistors de commande externes.
Le montage sur lunette filetée offre une rétention mécanique plus forte que les conceptions à broche traversante, un facteur important pour les équipements exposés à des vibrations constantes ou à des conditions extérieures.
La consommation de courant reste inférieure à 8 mA à la tension nominale de 12 V, ce qui impose très peu de charge aux circuits de la batterie de secours lors de pannes prolongées.
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Alarme / Sirène électronique | — |
| Tension nominale | 12 VCC | Nominal |
| Tension de fonctionnement | 3 – 24 VCC | Continu |

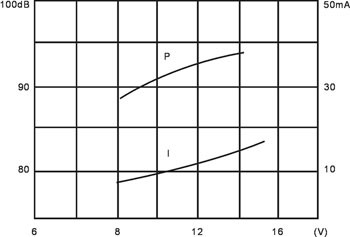

| Sortie sonore à 10 cm | ≥ 90 dB | À 12 V CC, 2 800 Hz, champ libre |
| Exemple de plage SPL | 101 – 107 dB | Lot de 10 unités, 12Vp-p, 10 cm |
| Fréquence de résonance | 2800 ± 500 Hz | Oscillateur intégré |
| Plage de fréquence d'échantillonnage | 2 860 – 2 950 Hz | Regroupement par lots |
| Courant de fonctionnement | ≤ 8 mA | À 12 V CC |
| Capacitance | 12 ± 40 % nF | À 1 kHz, 25 ℃ |
| Température de fonctionnement | -20 ℃ ~ +80 ℃ | Continu |
| Température de stockage | -30 ℃ ~ +85 ℃ | Hors fonctionnement |

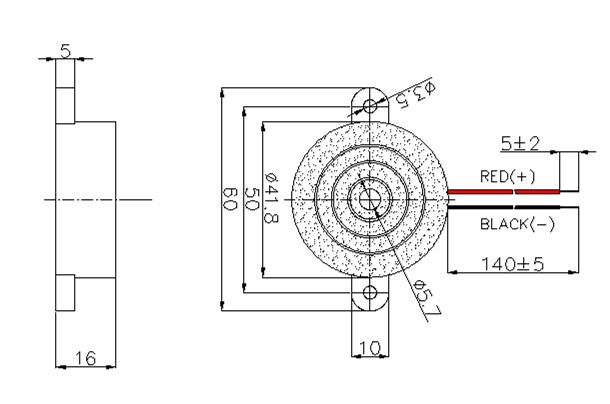

| Dimensions (Diamètre × H) | 41,8 × 16 mm | Corps hors partie filetée |
| Poids | 12g | Typique |
| Matériau du boîtier | ABS noir | — |
| Type de montage | Trou traversant avec lunette filetée | Compatible avec montage sur panneau |
| Soudure (vague) | 260 ± 5 ℃, 4 à 6 s | 2 à 3 passages maximum |
| Soudure (manuelle) | 350 ± 10 ℃, 2 à 5 s | 2 à 3 passages maximum |
Pression sonore : 101 – 107 dB (moyenne 103,2 dB)
Fréquence : 2 860 - 2 950 Hz (le tout dans une tolérance de ±500 Hz)
Diamètre : 41,79 – 42,00 mm
Hauteur : 15,99 – 16,05 mm
Systèmes d'alarme pour machines industrielles dont la sortie de 101 dB élimine le bruit d'usine de 85 à 90 dB, garantissant ainsi que les alertes de panne et d'arrêt d'urgence sont immédiatement détectées.
Avertissements de proximité d'équipement lourd sur les grues, les chariots élévateurs et les presses, où le support fileté résiste au desserrage causé par les vibrations continues.
Panneaux de sécurité et de détection périmétrique bénéficiant de la capacité de la tonalité 2800 Hz à porter sur plus de 50 mètres dans les cours ouvertes.
Signalisation de danger pour véhicules et marines, alimentée directement à partir de bus 12V ou 24V sans régulation supplémentaire.
Systèmes d'onduleurs et de batteries de secours qui nécessitent une alarme de faible puissance en cas d'emballement thermique ou de surcharge, consommant seulement 8 mA pour préserver l'énergie stockée.
Installations électriques solaires et hors réseau où la tension de fonctionnement minimale de 3 V maintient l'alarme fonctionnelle même en cas de décharge profonde de la batterie.
| Exigence du système de sécurité | Avantage HND‑4216 |
| Audibilité des dangers à longue portée | La valeur mesurée de 101 à 107 dB garantit l'audibilité de l'alerte à une distance de 40 à 60 mètres dans un bruit ambiant de 85 dB. |
| Élimine la complexité des disques externes | Oscillateur intégré ; seule une tension continue est nécessaire pour démarrer la tonalité, économisant ainsi les composants d'E/S et de pilote. |
| Survivre à une qualité d’énergie variable | La gamme 3 à 24 V prend en charge les rails industriels à démarrage à froid automobile, 12 V nominal et 24 V sans convertisseurs. |
| Résiste aux vibrations et aux contraintes mécaniques | Le montage sur panneau à lunette filetée offre une rétention plus forte que les conceptions à broche traversante ; Le boîtier ABS tolère les retouches manuelles à 350°C. |
| Réduisez la charge d’énergie sur les systèmes de sauvegarde | ≤8 mA à 12 V consomme environ 75 % de courant en moins que les sirènes électromagnétiques comparables, prolongeant ainsi l'autonomie de la batterie. |
MEIDI Intelligent Technology fabrique des dispositifs d'avertissement acoustiques depuis 2011. L'usine de Jiangsu, en Chine, intègre le moulage ABS en interne, l'étalonnage automatisé des oscillateurs et la vérification acoustique à 100 % dans le cadre d'un système de qualité certifié ISO 9001. Cette intégration verticale permet un contrôle étroit sur les performances et la fiabilité du HND‑4216.

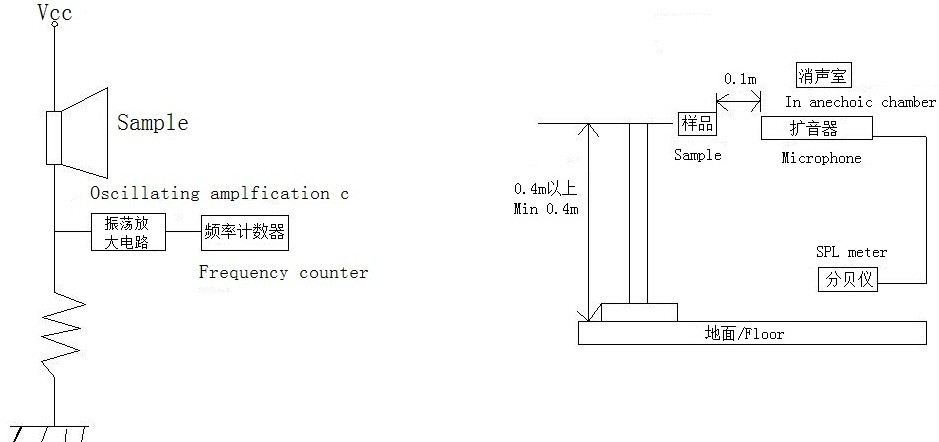

Chaque lot de production subit les contrôles suivants. La pression acoustique est mesurée sur chaque unité pour confirmer le minimum ≥90dB ; les moyennes de lots typiques dépassent 103 dB. Il est vérifié que la fréquence de l'oscillateur reste comprise dans les limites de 2 800 ± 500 Hz et que la consommation de courant est contrôlée à ≤ 8 mA à 12 V. Les tests d'endurance thermique exécutent les unités pendant 48 heures à +80 °C pour confirmer la stabilité de l'oscillateur. L'exposition à l'humidité à 40 °C et 93 % d'humidité relative pendant 96 heures valide le boîtier ABS et le placage des bornes. La soudabilité est testée selon la norme J‑STD‑002, et des tests de vibrations sur 10 à 55 Hz avec une amplitude de 1,0 mm garantissent que le support fileté reste sécurisé.
Un code de lot imprimé sur le boîtier relie chaque HND‑4216 à sa date de production, à son lot d'oscillateur et aux enregistrements de tests complets, conservés pendant dix ans.
1. Le buzzer d'alarme piézo actif 4216 peut-il être utilisé à l'extérieur sous la pluie ou dans une humidité élevée ?
Le boîtier ABS standard est conçu pour une utilisation intérieure et extérieure abritée. En cas d'exposition directe à la pluie, au lavage ou à de fortes poussières, contactez MEIDI pour une version classée IP avec une lunette scellée et un chemin de drainage. Le montage de l'alarme avec le port sonore orienté vers le bas peut également aider à protéger les composants internes.
2. Quelle est la distance d’alerte efficace dans une usine bruyante ?
Avec une sortie mesurée de 101 à 107 dB, le HND‑4216 fournit généralement un signal clair jusqu'à 40 à 60 mètres de distance lorsque le bruit de fond est d'environ 85 dB. Dans les zones très bruyantes (95 dB et plus), la portée peut être réduite à 25-35 mètres. Pour les grands espaces, plusieurs alarmes espacées de 30 à 40 mètres sont recommandées.
3. La tonalité peut-elle être personnalisée ou est-elle fixée en usine ?
L'unité standard produit une tonalité constante de 2 800 Hz. Pour les projets OEM en volume, MEIDI peut évaluer des fréquences alternatives dans la bande de résonance piézoélectrique ou ajouter des modèles de modulation. Des quantités minimales de commande et des délais d’exécution d’ingénierie s’appliquent.
4. Le HND‑4216 peut-il fonctionner en toute sécurité en continu pendant 24 heures ?
Oui. L'alarme est conçue pour un service continu et son faible courant de 8 mA génère très peu de chaleur interne. L'élément piézoélectrique et le circuit oscillateur restent bien dans leurs limites thermiques pendant un fonctionnement prolongé sur toute la plage ambiante de -20 °C à +80 °C.
5. L'alarme peut-elle fonctionner avec des alimentations 48 V CC ou 110 V CA ?
La tension continue maximale est de 24 V CC. Pour les systèmes 48 V, une simple pince Zener ou une résistance série peut réduire la tension à un niveau sûr. Pour 110V AC, un pont redresseur avec régulation 24V est nécessaire. Les notes d'application pour ces configurations sont disponibles auprès de MEIDI. Aucune variante haute tension personnalisée n'est produite pour ce modèle.
Pour les calculs de couverture acoustique, les options d'étanchéité IP, les demandes de personnalisation OEM ou les prix de volume, envoyez vos besoins via le formulaire de demande. L'équipe d'ingénierie d'applications de MEIDI répond normalement dans un délai d'un jour ouvrable avec des fiches techniques, des dessins de montage et la disponibilité des échantillons.
