Un buzzer actif magnétique est un composant sonore compact qui génère une alerte sonore à partir d'une alimentation CC, sans qu'aucune forme d'onde de commande externe ne soit requise. Cette propriété unique maintient le buzzer en demande constante dans les alarmes, les panneaux de commande, les appareils électroménagers, les indicateurs automobiles, les dispositifs médicaux et les équipements industriels — partout où un concepteur souhaite une tonalité fiable sans y consacrer une sortie de microcontrôleur ou un étage de pilote.
Cet article explique comment fonctionne un buzzer actif magnétique, de quoi il est fait, où il est utilisé, comment en sélectionner un en fonction de la tension, de la fréquence et de la pression acoustique, et comment il se compare aubuzzer passif magnétiqueet les alternatives piézo. Chaque spécification citée est tirée de notre propre catalogue de production plutôt qu'estimée.
Un buzzer actif magnétique est un composant audio électromagnétique qui génère du son par vibration magnétique. Contrairement àbuzzers passifsqui nécessitent un signal de fréquence externe du circuit hôte, un buzzer actif contient un oscillateur intégré. Une fois la tension CC correcte fournie, le buzzer magnétique actif produit immédiatement une tonalité continue sans composants de commande supplémentaires. C'est pourquoi le buzzer actif est souvent l'alerte sonore la plus simple qu'une carte puisse transporter, et pourquoi le buzzer magnétique reste le choix par défaut pour les concepteurs qui souhaitent un bip sans étage de pilote.
« Magnétique » fait référence au mécanisme d'entraînement : une bobine, un aimant permanent et un diaphragme en acier. "Actif" signifie que l'oscillateur est à l'intérieur du boîtier. Les deux moitiés du nom comptent au stade de l'approvisionnement : la construction magnétique définit le caractère sonore et la consommation de courant, et la conception active définit ce que le circuit hôte doit fournir, qui est simplement un rail CC commuté. Lebuzzer électromagnétiqueLa famille couvre à la fois les versions actives et passives de cette construction.
Le principe de fonctionnement d’un buzzer magnétique actif est la conversion électromagnétique. Lorsque l'alimentation CC est appliquée, l'oscillateur interne génère un signal d'impulsion électrique. Ce signal traverse la bobine et crée un champ magnétique changeant qui interagit avec l'aimant permanent et le diaphragme à l'intérieur du buzzer. Le diaphragme se déplace d’avant en arrière sous l’effet de la force électromagnétique, et ces vibrations créent des changements de pression dans l’air – le son que vous entendez.
| Étape de travail | Que se passe-t-il à l'intérieur |
|---|---|
| Entrée d'alimentation | La tension CC est fournie aux bornes du buzzer - aucune forme d'onde n'est nécessaire |
| Génération de signaux | L'oscillateur interne crée des impulsions électriques périodiques |
| Conversion magnétique | La bobine transforme les impulsions en un champ magnétique changeant |
| Vibrations mécaniques | Le diaphragme est tiré et libéré par la force électromagnétique |
| Sortie sonore | La vibration émet une tonalité audible, généralement de 2 à 4 kHz |
L'oscillateur étant déjà présent à l'intérieur du composant, le concepteur n'a pas du tout besoin de générer une fréquence de buzzer. Cela supprime un canal de minuterie, une sortie PWM et le micrologiciel pour les piloter, et cela signifie que la tonalité du buzzer ne peut pas être perdue en raison d'un défaut logiciel. Le compromis est un pitch fixe : un buzzer actif magnétique retentit à une fréquence, tandis qu'un buzzer passif peut être piloté à la hauteur ou au modèle choisi par le micrologiciel. Choisissez entre le buzzer actif et le buzzer passif avant le tracé, pas après.
Comprendre la structure interne aide les ingénieurs à adapter un buzzer actif magnétique à une exigence de performance, et explique pourquoi deux buzzers de même taille peuvent avoir un son très différent. Une pièce typique se compose des éléments suivants.
| Composant | Rôle | Ce que cela signifie pour l'acheteur |
|---|---|---|
| Circuit oscillateur | Génère le train d'impulsions qui entraîne la bobine | Corrige le ton ; aucun disque externe n'est nécessaire |
| Bobine électromagnétique | Convertit l'énergie électrique en champ magnétique | Définit la consommation de courant - généralement 30 mA à la tension nominale |
| Aimant permanent | Fournit le champ statique contre lequel la bobine travaille | Affecte l’efficacité et le rendement |
| Diaphragme | Vibre pour générer du son | La taille et le matériau définissent la fréquence de résonance et le SPL |
| Logements et terminaux | Protège l'ensemble et assure le support | Détermine l'empreinte, le pas des broches et l'étanchéité |
La fréquence de résonance imprimée sur une fiche technique est la résonance mécanique de ce système de diaphragme et de boîtier, et c'est là que le buzzer magnétique actif est le plus fort. Chaque buzzer du catalogue est mesuré à ce stade. Conduisez-le loin de ce point et la sortie chute rapidement, c'est pourquoi la colonne de fréquence est aussi importante que la colonne de tension lorsque vous comparez des pièces.
Étant donné qu'un buzzer magnétique actif n'a besoin que d'une ligne CC commutée depuis la carte hôte, il apparaît dans presque toutes les catégories de produits électroniques devant avertir, confirmer ou notifier.
| Application | Ce que fait le buzzer | Exigence typique |
|---|---|---|
| Appareils électroménagers | Confirmation de clé, fin de cycle, avertissement de défaut | 5 ou 12 V, SPL modéré, encombrement réduit |
| Panneaux de sécurité et incendie | Tonalités d'alarme et d'état | SPL élevé, service continu, tonalité stable |
| Electronique automobile | Indicateurs, rappels, alertes de stationnement | 12 V, large plage de température |
| Dispositifs médicaux | Alarme et commentaires des utilisateurs | Production constante d'un lot à l'autre, qualité documentée |
| Contrôle industriel | Alarmes de défaut et de processus | 24 V, SPL élevé dans les environnements bruyants |
| Produits grand public et IoT | Notifications et signaux d'appairage | 3 V, petite taille, faible courant |
La sélection commence par l'approvisionnement dont vous disposez réellement, puis s'étend à l'acoustique et à la mécanique du buzzer lui-même. Répondez à ces cinq questions et la liste restreinte des buzzers se réduit généralement à deux ou trois parties.
Le tableau ci-dessous répertorie les modèles représentatifs de buzzers actifs magnétiques de Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI), avec des valeurs tirées de nos propres fiches techniques. Notez comment la même famille mécanique — 9,0 × 5,5 mm, 9,0 × 4,2 mm ou 12,0 × 9,5 mm — est proposée sur plusieurs tensions, ce qui permet à une plate-forme de se déplacer entre les rails sans modifier l'empreinte du buzzer ou la disposition de la carte.

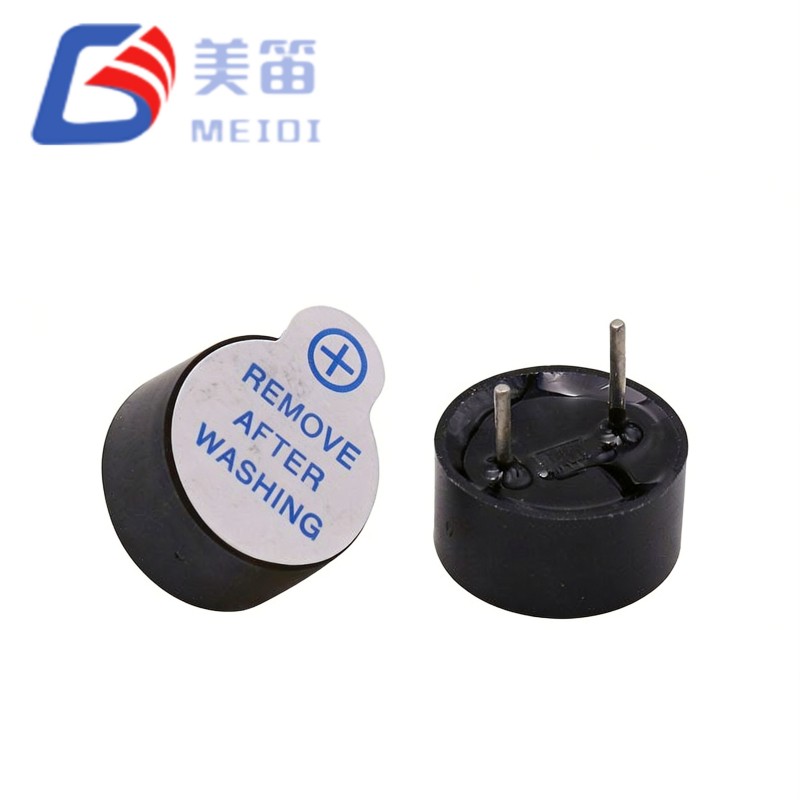

| Modèle | Taper | Tension nominale | Fréquence de résonance. | Min. SPL | Actuel | Dimensions (mm) | Temp. Gamme |
|---|---|---|---|---|---|---|---|
| HNB09A03 | Magnétique actif | 3 V CC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 à +70 °C |
| HNB09A05 | Magnétique actif | 5 V CC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 à +70 °C |
| HNB09A12 | Magnétique actif | 12 V CC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 à +70 °C |
| HNT-9042-03 | Magnétique actif | 3 V CC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | −20 à +70 °C |
| HNT-9042-05 | Magnétique actif | 5 V CC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | −20 à +70 °C |
| HMB1275-05B | Magnétique actif | 5 V CC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 7,5 | −20 à +70 °C |
| TMB12A03 | Magnétique actif | 3 V CC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 à +70 °C |
| TMB12A05 | Magnétique actif | 5 V CC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 à +70 °C |
| TMB12A12 | Magnétique actif | 12 V CC | 2700 ± 300 Hz | ≥ 88 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 à +70 °C |
| TMB12A24 | Magnétique actif | 24 V CC | 2400 ± 300 Hz | ≥ 90 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 à +70 °C |
| MLT-9650Y-5V | CMS magnétique actif | 5 V CC | 3000 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | 9,6 × 9,6 × 5,0 | −30 à +70 °C |
Les deux buzzers se ressemblent et sont souvent stockés côte à côte, mais ils demandent des choses complètement différentes au circuit hôte. La comparaison ci-dessous est celle qui décide de la plupart des erreurs d'approvisionnement.
| Zone de comparaison | Buzzer actif magnétique | Buzzer passif magnétique |
|---|---|---|
| Exigence de lecteur | Alimentation CC uniquement – l'oscillateur est interne | Onde carrée externe ou PWM de l'hôte |
| Flexibilité des tons | Tonalité unique fixe | N'importe quelle hauteur, motif ou mélodie que le micrologiciel peut générer |
| Coût du firmware et du matériel | Le plus bas : une ligne commutée | Nécessite un canal de minuterie et un code de pilote |
| Tirage actuel | Environ 30 mA à la tension nominale | Similaire, mais seulement en conduisant |
| Utilisation typique | Alarmes simples, confirmations, indicateurs d'état | Alertes graduées, signaux multi-tonalités et musicaux |
Un buzzer magnétique actif mérite également d’être comparé à la voie piézoélectrique avant que la conception ne soit figée. Les buzzers piézo consomment moins de courant et conviennent aux conceptions de batteries, mais l'élément en céramique présente une capacité statique au conducteur et nécessite une forme d'onde pilotée, il s'agit donc d'un exercice de conception complètement différent. Si la carte n'a pas de sortie PWM de rechange et que le message est simplement « bip lorsque cela se produit », le buzzer magnétique actif est généralement la réponse la moins coûteuse à une simple exigence d'alerte.
Deux fiches techniques peuvent toutes deux revendiquer 85 dB et décrire des buzzers très différents. Sans la tension de commande et la distance de mesure, un chiffre SPL n'est pas comparable : 85 dB à 10 cm et 85 dB à 30 cm ne sont pas la même partie. Demandez à chaque fournisseur les trois mêmes chiffres, puis jugez-les ensemble. Il en va de même pour la fréquence : un buzzer magnétique actif évalué à "2–4 kHz" sans point de résonance ne vous dit rien sur l'endroit où il est réellement le plus fort.
La deuxième erreur courante consiste à approuver un buzzer en plein air. Un boîtier, un joint et une face avant peuvent facilement supprimer 5 à 10 dB, et une pièce passée sur le banc peut échouer dans le produit. Testez le buzzer magnétique actif à l'intérieur du boîtier final, à la tension d'alimentation la plus basse que le produit verra, avant de verrouiller la conception.
| Erreur | Ce que ça coûte | Que faire à la place |
|---|---|---|
| Tension choisie par habitude, pas par rail | Un buzzer silencieux ou silencieux sur le terrain | Confirmer le rail aux bornes du buzzer sous charge |
| SPL comparé sans distance | Une alerte plus faible que celle suggérée par la fiche technique | Demandez la distance, la tension et la forme d'onde avec chaque chiffre |
| Échantillon approuvé à l'extérieur du logement | 5 à 10 dB perdus en production | Écoutez le buzzer à l'intérieur de l'enceinte finie |
| Budget actuel non vérifié | Des baisses de tension ou un transistor à commutation chaude | Prévoyez environ 30 mA et dimensionnez le commutateur en conséquence |
| Changement de tonalité demandé après outillage | Un deuxième cycle de qualification | Décidez actif ou passif avant que le tableau ne soit disposé |
Pour la plupart des marchés d’exportation, la documentation derrière un buzzer est petite et non négociable, et elle compte autant que l’acoustique. La base de référence pour un fournisseur de buzzer actif magnétique est :
Un certificat montre que le système existe, et non que le lot actuel a été mesuré. Ce qui différencie un fournisseur de buzzers magnétiques actifs qualifié d'un fournisseur simplement certifié, c'est la routine en bord de ligne : si chaque lot est testé acoustiquement, si le résultat est enregistré et si un lot défectueux est conservé. Demandez le dossier d’inspection à la sortie du dernier envoi – la réponse vous en dit plus qu’un scan du certificat.
MEIDI développe et fabrique des produits de buzzer électromagnétique pour différentes exigences de tension, méthodes de montage et environnements d'application, et chaque buzzer quitte l'usine testé acoustiquement et prend en charge un travail personnalisé sur les performances électriques, la sortie acoustique et la conception mécanique.
Généralement pas directement. Un buzzer magnétique actif consomme environ 30 mA à la tension nominale, ce qui est plus que ce qu'un GPIO typique peut fournir, utilisez donc un petit transistor ou un MOSFET comme interrupteur et alimentez le buzzer à partir du rail. Le signal de commande est alors simplement activé ou désactivé – aucune forme d’onde n’est requise.
Deux raisons, et les deux sont communes. L'enceinte amortit et bloque le trajet du son, ce qui coûte généralement 5 à 10 dB, et l'alimentation peut être inférieure à la tension nominale. Mesurez le SPL à l'intérieur du boîtier plutôt qu'à l'air libre et vérifiez le rail aux bornes du buzzer sous charge.
Un buzzer magnétique actif utilise une bobine, un aimant et un diaphragme et fonctionne à partir d'un courant continu simple avec un oscillateur intégré, consommant environ 30 mA et donnant une tonalité pleine et arrondie. Un buzzer piézoélectrique utilise un élément en céramique, consomme beaucoup moins de courant et est plus fin, mais il nécessite une forme d'onde pilotée et présente une charge capacitive. Choisissez magnétique lorsque vous souhaitez le lecteur le plus simple ; choisissez le piezo lorsque la puissance et la hauteur sont les contraintes.
Non, l'oscillateur est fixé à l'intérieur du boîtier, le pitch est donc réglé en usine. Si vous avez besoin de tonalités différentes, d'alertes graduées ou d'une mélodie, spécifiez unbuzzer passif magnétiqueet conduisez-le à partir du circuit hôte à la place.

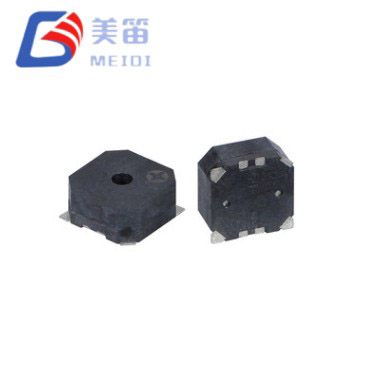

Oui. LeBuzzer actif magnétique CMSest conçue pour le brasage par refusion, y compris des pièces telles que le MLT-9650Y-5V à 9,6 × 9,6 × 5,0 mm. Confirmez le profil de refusion auprès du fournisseur, car le diaphragme et le boîtier doivent survivre à la température maximale.
Les buzzers actifs magnétiques du catalogue sont généralement disponibles en versions 3 V, 5 V, 12 V et 24 V, souvent au sein de la même famille mécanique — par exemple, la série 12,0 × 9,5 mm couvre les quatre. Cela permet à une disposition de carte de desservir plusieurs rails d'alimentation.
Les buzzers actifs magnétiques du catalogue atteignent généralement 85 à 90 dB, ce qui convient aux indicateurs de panneau, aux appareils et aux confirmations. Lorsque l'environnement est bruyant ou que l'alerte doit traverser une pièce, unsonnerie d'alarmeévalué à 95 dB ou plus est plutôt la bonne catégorie. Décidez-en à partir de l’installation, pas uniquement à partir de la fiche technique.
Souvent oui. Plusieurs familles mécaniques du catalogue — dont la série 12,0 × 9,5 mm — sont proposées en 3 V, 5 V, 12 V et 24 V avec le même contour. Cela permet à une configuration de carte de servir plusieurs variantes de produits et de conserver un seul buzzer actif magnétique qualifié sur toute la plate-forme.
Les modèles standard commencent généralement à 1 000 pièces avec des échantillons gratuits pour évaluation. Les demandes personnalisées de tension, de fréquence ou de boîtier entraînent un MOQ plus élevé car l'outillage et la validation acoustique doivent être mis en place. Le délai dépend de la saison, à confirmer donc au stade de l'enquête plutôt qu'au stade de la commande.
