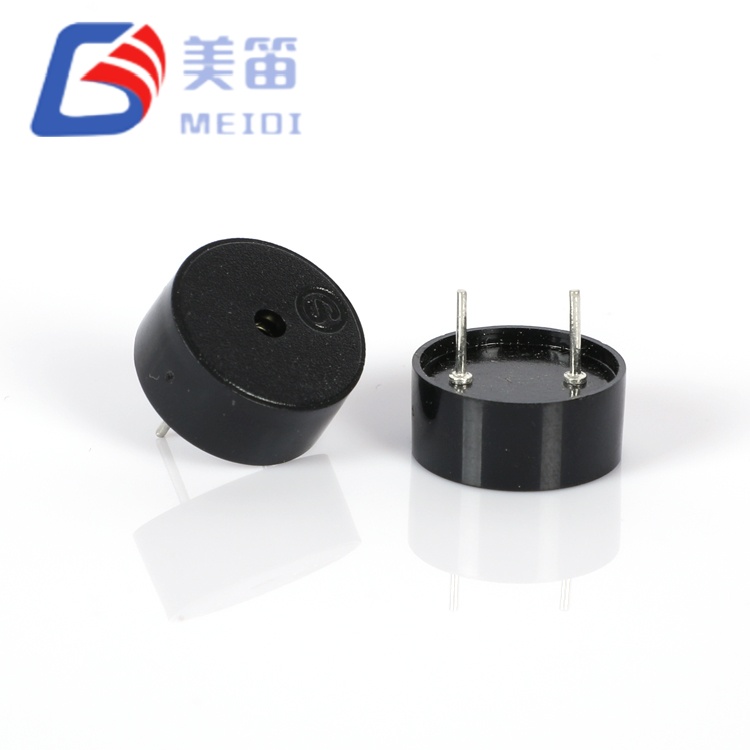

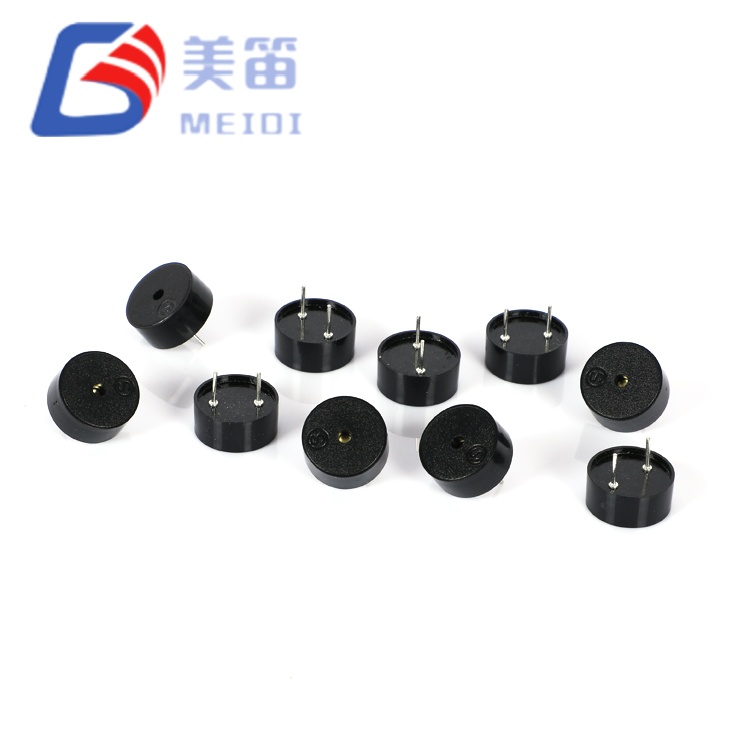

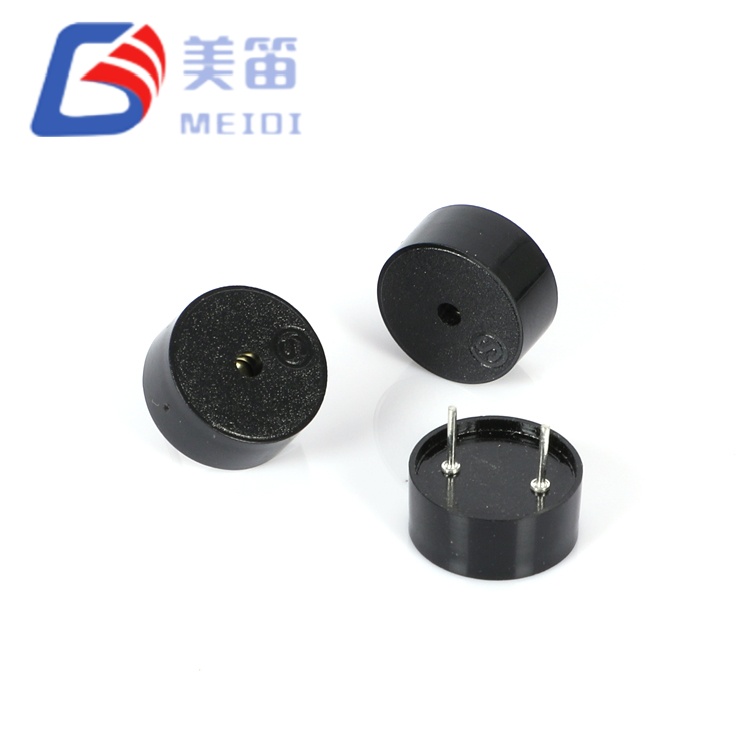

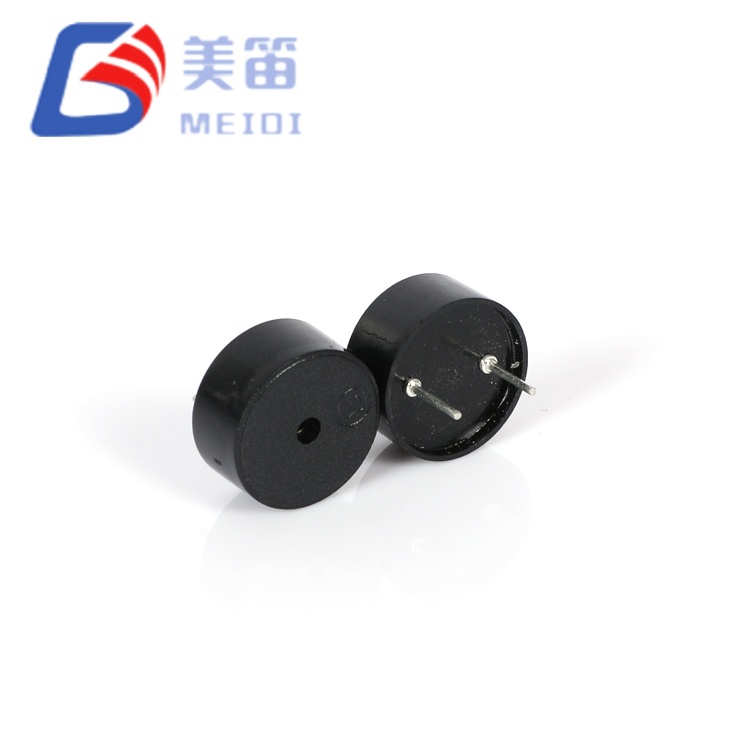

Buzzer passif piézoélectrique 12*5.5mm

La série HNR‑1255 comprend des buzzers passifs piézoélectriques traversants conçus pour les systèmes où la tension d'alimentation varie considérablement selon les variantes de produits ou les conditions de fonctionnement. Avec une plage de variateur ultra large de 1 à 30 V, un seul composant peut tout accueillir, des batteries Li‑ion monocellulaires (3,0 à 4,2 V) aux rails logiques 5 V, en passant par les circuits d'accessoires automobiles 12 V et les bus de commande industriels 24 V, éliminant ainsi les circuits de régulation de tension et simplifiant la gestion globale des nomenclatures.

Fabriqués par MEIDI dans la province du Jiangsu, ces buzzers sont dotés d'un diaphragme piézoélectrique en céramique de 12,5 mm – nettement plus grand que les variantes économiques de 9 mm – délivrant ≥ 80 dB SPL à 4 000 Hz avec une consommation de courant seulement ≤ 10 mA. La fréquence de résonance de 4 000 Hz se situe au bord supérieur du pic de sensibilité auditive humaine (2 à 4 kHz), fournissant des alertes nettes et perceptibles avec une consommation d'énergie minimale. Deux variantes mécaniques partagent des performances électriques identiques : PA5.0 pour le montage encastré sur PCB et PA6.5 pour les applications à entretoise surélevée ou à travers un panneau.

Principales fonctionnalités

Compatibilité ultra-large avec les variateurs 1 à 30 V — élimine les circuits de régulation de tension sur les bus Li-ion monocellulaires (3,0 à 4,2 V), la logique 5 V, les bus automobiles 12 V et les bus industriels 24 V

Résonance de point idéal auditif de 4 000 Hz — positionnée pour une perceptibilité humaine maximale avec une dépense d'énergie minimale ; positionné pour une perceptibilité humaine maximale avec une dépense d'énergie minimale"

Consommation de courant inférieure à 10 mA — à 5 Vp-p, onde carrée de 4 000 Hz ; permet un pilotage direct MCU GPIO et une durée de vie prolongée de la batterie pour la mesure sans fil

Diamètre en céramique expansée de 12,5 mm — surface du diaphragme 54 % plus grande que les variantes de 9 mm ; une plus grande surface améliore théoriquement l’efficacité acoustique

Plateforme à double longueur de fil : PA5.0 et PA6.5 partagent une nomenclature électrique ; la sélection mécanique s'effectue lors de l'assemblage sans refonte du circuit

Boîtier PBT résistant aux réparations : résiste au soudage à la vague à 260 ℃ et aux retouches manuelles à 350 ℃ ; Traçabilité des lots pendant 10 ans via le marquage du code de lot

Applications typiques

Compteurs de services publics intelligents : alertes de sabotage, avertissements d'échec de communication et signaux sonores de batterie faible dans les compteurs de gaz, d'eau et d'électricité fonctionnant à partir de piles primaires au lithium de 3,6 V

Diagnostics médicaux portables : tonalités de fin de test, bips d'état d'étalonnage et alertes d'erreur dans les glucomètres portables et les oxymètres de pouls

Réseaux de capteurs industriels — alarmes de panne et notifications de seuil sur les nœuds IoT alimentés par bus de terrain 12 V/24 V et les unités de télémétrie à distance

Electronique de rechange automobile – intégration de bus d'accessoires 12 V pour les capteurs de stationnement, les moniteurs de pression des pneus et les invites vocales de la caméra de tableau de bord

Systèmes de gestion de batterie : avertissements sonores de surcharge, d'emballement thermique et de déséquilibre des cellules dans les circuits de protection du pack Li-ion

Contrôle d'accès de sécurité : alertes d'ouverture forcée de porte, de badge invalide et de batterie faible dans des configurations d'alimentation autonomes de 12 V ou d'extraction PoE

FAQ

1. Puis-je piloter la série HNR-1255 directement à partir d'une broche GPIO de microcontrôleur 3,3 V ?

Oui, dans les limites actuelles. À 3,3 Vp-p, la charge capacitive de 12 nF consomme environ 6 à 7 mA à 4 000 Hz — vérifiez avec une mesure réelle. SPL sera inférieur à la spécification 5Vp-p ; vérifier la sortie avec des échantillons. Pour une sortie maximale, utilisez un tampon logique de 5 V ou un étage pilote à transistor. La plage de fonctionnement de 1 à 30 V garantit que le buzzer ne sera pas endommagé par un variateur de 3,3 V ; il fonctionne simplement en dessous de la puissance acoustique nominale.

2. Quelle est la différence pratique entre PA5.0 et PA6.5 dans la configuration de mon PCB ?

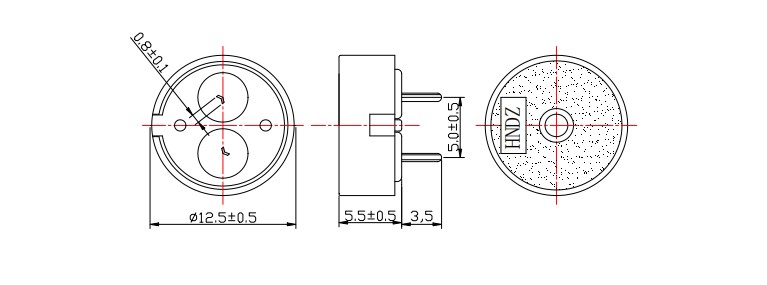

Les performances électriques et acoustiques sont identiques. La différence est mécanique : le PA5.0 a une longueur de câble standard pour un montage encastré contre la surface du PCB), tandis que le PA6.5 fournit des câbles étendus pour les applications nécessitant une plus grande distance de sécurité, comme l'insertion du panneau avant à travers un cadre, un espace de revêtement conforme ou des espaces de circulation d'air thermique. Les deux variantes partagent le même motif de trous pour PCB et la même zone d'interdiction ; la substitution ne nécessite aucun changement de circuit ou de configuration.

3. Comment la fréquence de 4 000 Hz se compare-t-elle aux alternatives de 2 700 Hz dans des environnements réels ?

4 000 Hz se situe au bord supérieur du pic de sensibilité auditive humaine de 2 à 4 kHz, ce qui le rend plus perceptible que 2 700 Hz dans un bruit ambiant calme à modéré (bureaux, maisons, établissements médicaux). Cependant, 2 700 Hz pénètrent plus efficacement les bruits industriels haute fréquence (moteurs, compresseurs supérieurs à 3 kHz). Pour les environnements intérieurs grand public, médicaux et de bureau, 4 000 Hz offre un caractère tonal plus net et plus « urgent ». Pour les usines et les compartiments moteurs, 2 700 Hz peuvent être préférables. La série HNR-1255 est optimisée pour le premier scénario.

4. Pourquoi la tolérance de capacité est-elle de ±40 % et comment cela affecte-t-il la conception de mon pilote ?

La capacité céramique piézoélectrique varie en fonction du lot de matériaux, de la surface de l'électrode et de l'épaisseur diélectrique. La valeur nominale de 12 nF avec une tolérance de ±40 % (7,2 à 16,8 nF) est typique pour cette classe de buzzer. En pratique, le lot d'échantillons mesurait entre 11,7 et 14,2 nF. Pour la conception du pilote, dimensionnez l'étage de sortie pour la plage de tolérance de capacité spécifiée. Pour la conception du pilote, dimensionnez l'étage de sortie pour la charge la plus défavorable de 16,8 nF à votre fréquence de découpage. À 4 000 Hz, 16,8 nF nécessite un courant de charge de crête d'environ 13 mA, ce qui reste bien dans les capacités des transistors à petit signal. Une résistance série 100 Ω peut limiter le courant d'appel si le lecteur GPIO est marginal.

5. Puis-je faire fonctionner ce buzzer en continu à 30 V et quelle est sa durée de vie prévue ?

Le maximum de 30 V est une valeur nominale de survie et non une recommandation de fonctionnement continu. À 30 Vp-p, l'élément piézoélectrique subit une contrainte mécanique et un échauffement diélectrique maximum. Pour les applications à tonalité continue, MEIDI recommande de limiter la tension de commande ou de mettre en œuvre un contrôle du cycle de service pour préserver l'adhérence des électrodes et l'intégrité de la céramique. Contactez MEIDI pour obtenir des données sur la durée de vie dans des conditions de fonctionnement spécifiques. Pour les applications d'alarme continue, le déclassement de la tension ou du cycle de service prolonge la durée de vie proportionnellement.
