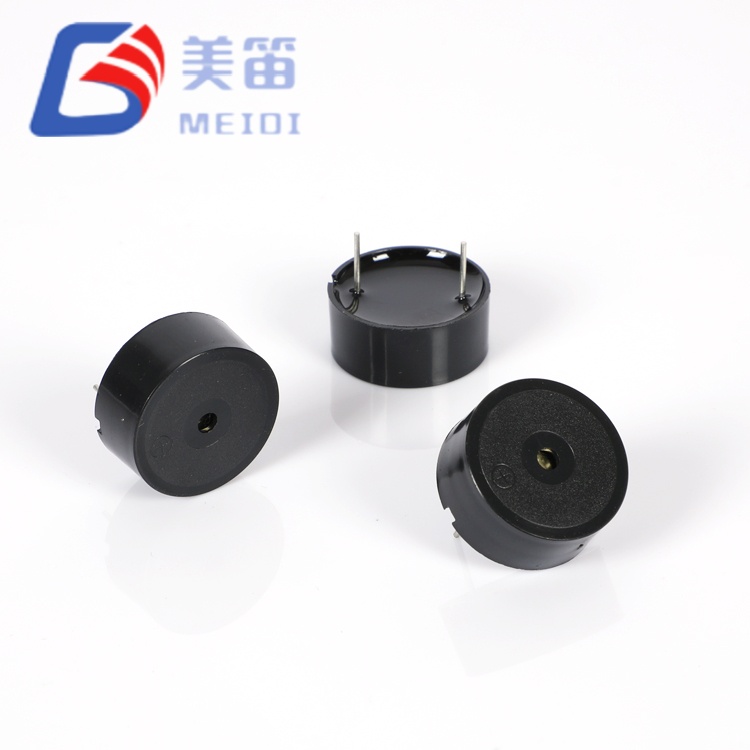

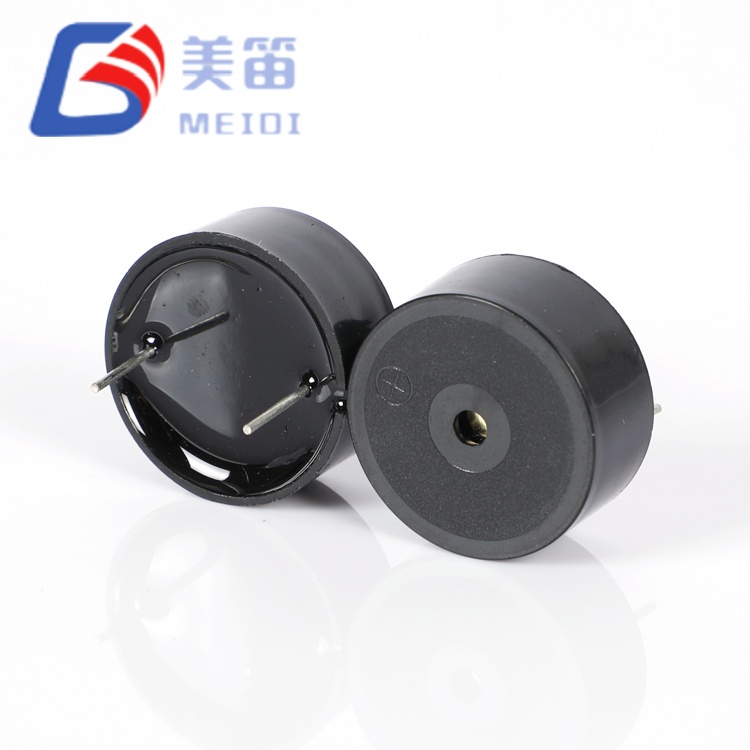

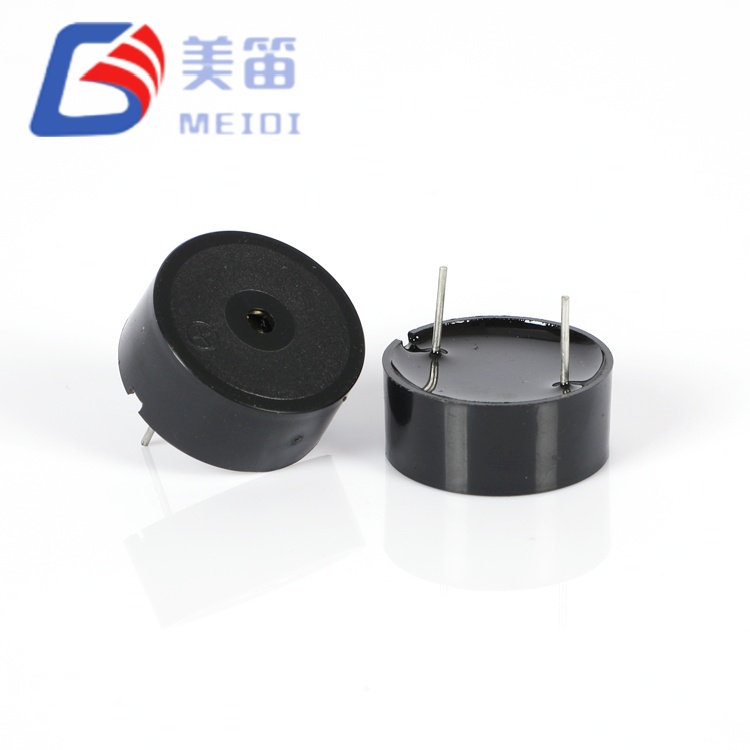

Buzzer passif piézoélectrique 23*10mm

Contrairement aux buzzers actifs qui génèrent leur propre tonalité, le buzzer passif piézoélectrique de 23 x 10 mm est un buzzer piézoélectrique passif. sondeur destiné à être piloté par une forme d'onde CA externe - généralement une onde carrée ou PWM signal fourni par un microcontrôleur ou un oscillateur dédié. Sa fréquence de résonance de 3500 Hz permet au concepteur d'ajuster la fréquence de conduite pour une sortie acoustique maximale, obtenant ainsi ≥85 dB à 10 cm lorsqu'il est alimenté avec une onde carrée de 12 Vp‑p. Les mesures de boîtier PBT noir Φ23 mm de diamètre et 9,8 mm de hauteur, ce qui en fait l'une des options les plus fines du marché. Série HNR. Avec une consommation de courant de ≤8 mA dans les conditions nominales et une tension de fonctionnement plage de 1 à 30 Vp-p, ce composant traversant convient aux conceptions à espace limité où le contrôleur hôte fournit déjà une broche de sortie appropriée.

Conception passive : nécessite un lecteur CA externe à 3 500 Hz

12 Vp-p nominale, plage de fonctionnement de 1 à 30 Vp-p

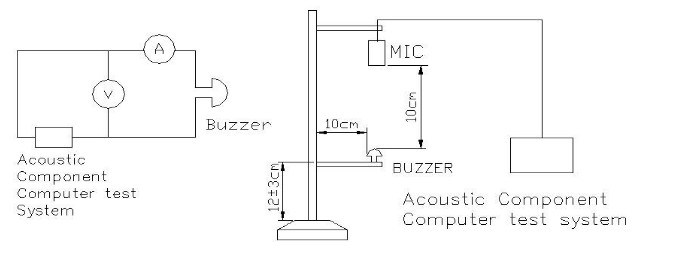

≥85 dB SPL à 10 cm, consommation ≤8 mA aux conditions nominales

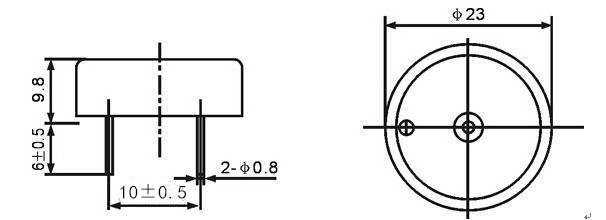

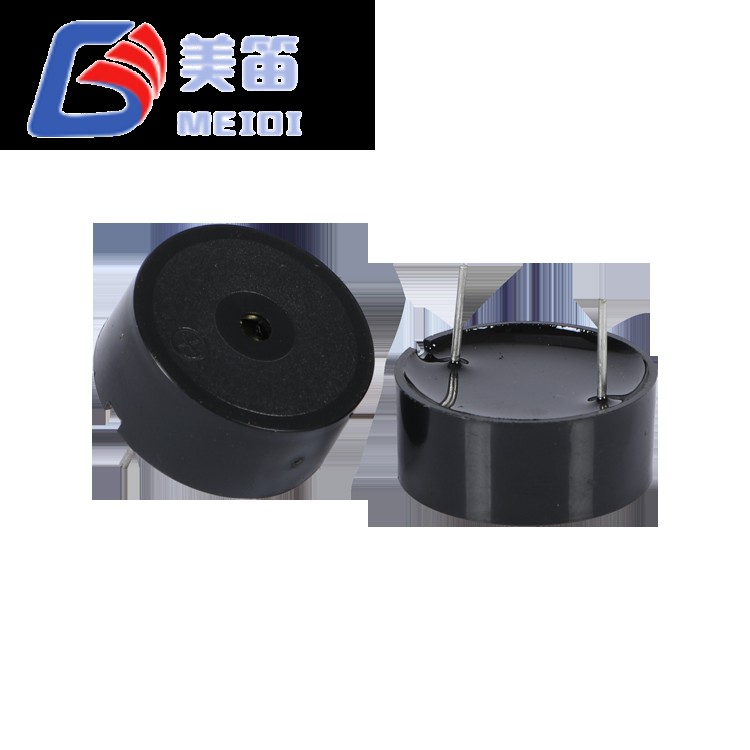

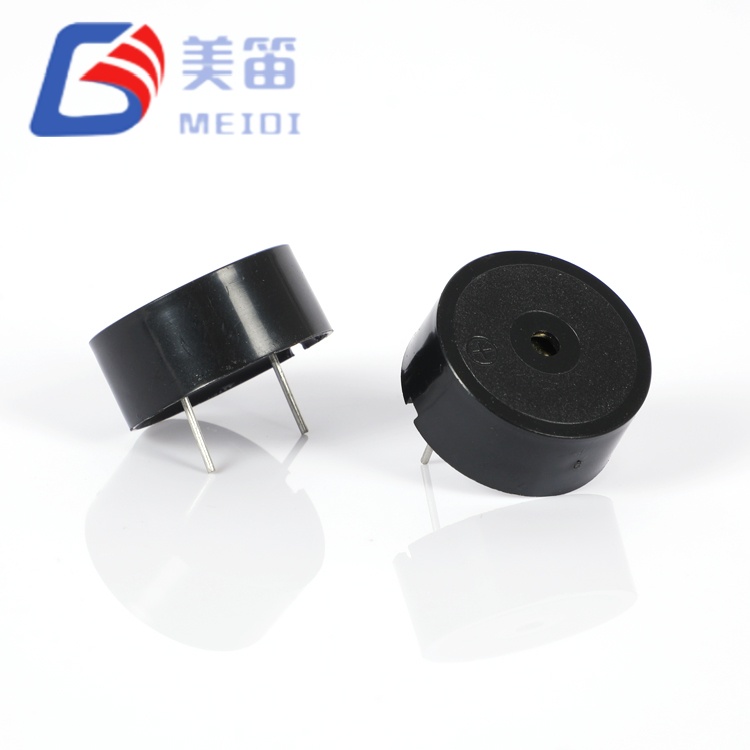

Boîtier traversant PBT noir Φ23,0 × 9,8 mm, 3 g

Fonctionnement continu de -20℃ à +70℃

Considérations sur le circuit de commande

Étant donné que le buzzer passif piézoélectrique de 23 x 10 mm ne dispose pas d'un oscillateur interne, la forme d'onde de commande doit être fournie. extérieurement. Une approche courante consiste à utiliser une broche GPIO de microcontrôleur configurée pour PWM sortie à 3 500 Hz avec un rapport cyclique de 50 %, tamponné via un transistor ou dédié pilote si la broche ne peut pas fournir suffisamment de courant. Le niveau nominal du variateur est de 12 Vp‑p, mais l'appareil fonctionne de manière fiable de 1 Vp‑p à 30 Vp‑p, permettant une connexion directe à une logique de 3,3 V ou 5 V après la traduction de niveau lorsqu'un SPL plus élevé est nécessaire.

La capacité spécifiée d'environ 12 nF (valeur de référence) doit être prise en compte dans la conception de l'étage du pilote, car la charge réactive attirera une pression instantanée plus élevée courants lors de chaque transition de bord. Une résistance série peut être ajoutée pour limiter le pic courant si l'alimentation est sensible, bien que cela puisse réduire le SPL. La fréquence une tolérance de ± 500 Hz signifie que le pic de résonance exact peut varier légèrement d'une unité à l'autre ; pour un SPL maximum, un balayage de fréquence pendant le prototypage est recommandé pour identifier la fréquence d'entraînement optimale pour un lot donné.

La soudure est compatible à la fois avec la vague (260 ℃, 4 à 6 s) et manuelle (350 ℃, 2 à 5 s) processus, avec un jeu de 2,0 mm entre le boîtier et le bain de soudure.

Scénarios d'application

Circuits d'alarme basés sur un microcontrôleur où une broche GPIO peut générer un carré de 3 500 Hz directement, éliminant ainsi le besoin d'un module de buzzer actif séparé.

Appareils médicaux portables et lecteurs portables bénéficiant d’un poids inférieur à 3 g et un profil mince de 9,8 mm, tandis que le MCU hôte fournit déjà la tonalité d'alerte.

Panneaux indicateurs industriels avec plusieurs sirènes pilotées par un seul multicanal Contrôleur PWM, utilisant la réponse en fréquence cohérente du HNR‑2310A pour une sortie acoustique.

Appareils grand public et capteurs de maison intelligente où le buzzer est activé uniquement par intermittence et la conception passive contribue à réduire le courant de veille (pas de tirage au repos de l'oscillateur interne).

Cartes éducatives et de prototypage incluant un périphérique PWM, permettant étudiants et ingénieurs pour expérimenter la génération de sons dépendant de la fréquence.

Précautions

1. N'appliquez pas de tension continue directement au HNR‑2310A ; cela nécessite une alternance forme d'onde pour générer du son. Le courant continu continu peut surchauffer l'élément piézo.

2. Le boîtier n'est pas scellé. Empêcher l'eau, le flux ou le solvant de nettoyage de pénétrer le port son.

3. Dans les environnements contenant des gaz corrosifs, protégez le buzzer en le plaçant dans un boîtier ventilé ou en appliquant un revêtement protecteur sur les bornes uniquement.

4. Le niveau de pression acoustique dépend de la tension du variateur et de la forme de l'onde. Vérifiez que votre L'étape du pilote peut atteindre le SPL souhaité sous charge.

5. Gardez l'ouverture acoustique dégagée. Les obstructions réduisent le rendement et peuvent déplacer le fréquence de résonance.

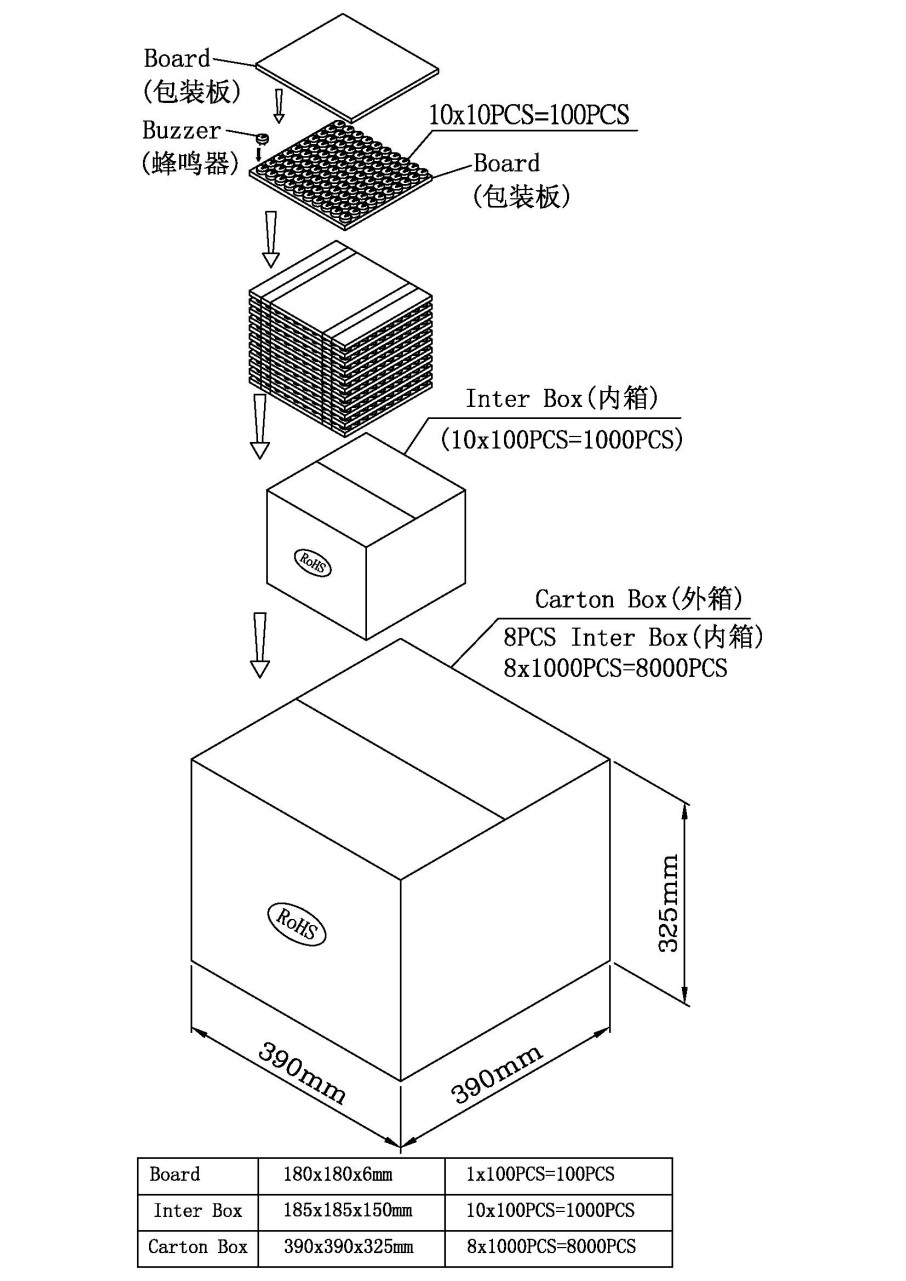

6. Conserver dans un emballage sec et scellé jusqu'à l'assemblage pour éviter l'oxydation des broches.

FAQ

1. Qu'est-ce qui distingue un buzzer passif comme le buzzer passif piézoélectrique 23*10 mm d'un buzzer actif ?

Un buzzer passif nécessite un signal de commande CA externe à sa fréquence de résonance, tandis qu'un buzzer actif contient un oscillateur interne et n'a besoin que d'une alimentation CC. Le HNR‑2310A donne au concepteur un contrôle total sur la fréquence tonale et permet la même broche du microcontrôleur pour piloter plusieurs sondeurs.

2. Puis-je piloter le HNR‑2310A directement à partir d'une broche de microcontrôleur de 3,3 V ?

Oui, tant que le signal crête à crête de 3,3 V se situe dans la plage de fonctionnement de 1 à 30 Vp-p. gamme. Cependant, le SPL résultant sera inférieur à 12 Vp‑p. Un tampon à transistor ou un levier de niveau peut être utilisé pour obtenir une oscillation de tension plus élevée et une sortie plus forte.

3. Pourquoi le rapport de test mentionne-t-il parfois une limite de courant ≤5 mA ?

Certains en-têtes de rapports de test font référence à ≤5 mA, ce qui constitue une incohérence dans la documentation. Le tableau des paramètres du produit spécifie ≤8 mA et les échantillons mesurés sont généralement prélevés environ 4mA. Contactez MEIDI pour confirmer la limite applicable à votre commande.

4. Quelle est la fréquence de conduite recommandée pour un SPL maximum ?

La fréquence de résonance nominale est de 3 500 Hz. En raison de la tolérance de ±500 Hz, il est Il est conseillé de balayer la fréquence de conduite entre 3 000 Hz et 4 000 Hz pendant prototypage pour trouver le pic exact pour une unité donnée. MEIDI peut fournir la fréquence courbes de réponse.

5. Existe-t-il des considérations particulières en matière de disposition du circuit imprimé pour le HNR‑2310A ?

L'empreinte traversante est standard. Assurez-vous d'avoir un espace d'au moins 2,0 mm entre le boîtier et le bain de soudure. Pour le brasage à la vague, le profil recommandé est 260 ℃ pendant 4 à 6 secondes.

Demande technique

Pour les fiches techniques, les notes d'application du circuit de commande, les données de balayage de fréquence ou un devis pour le HNR‑2310A, contactez MEIDI avec les exigences de votre projet. Le support technique répond généralement dans un délai d’un jour ouvrable.
