Buzzer passif piézoélectrique 17*8mm

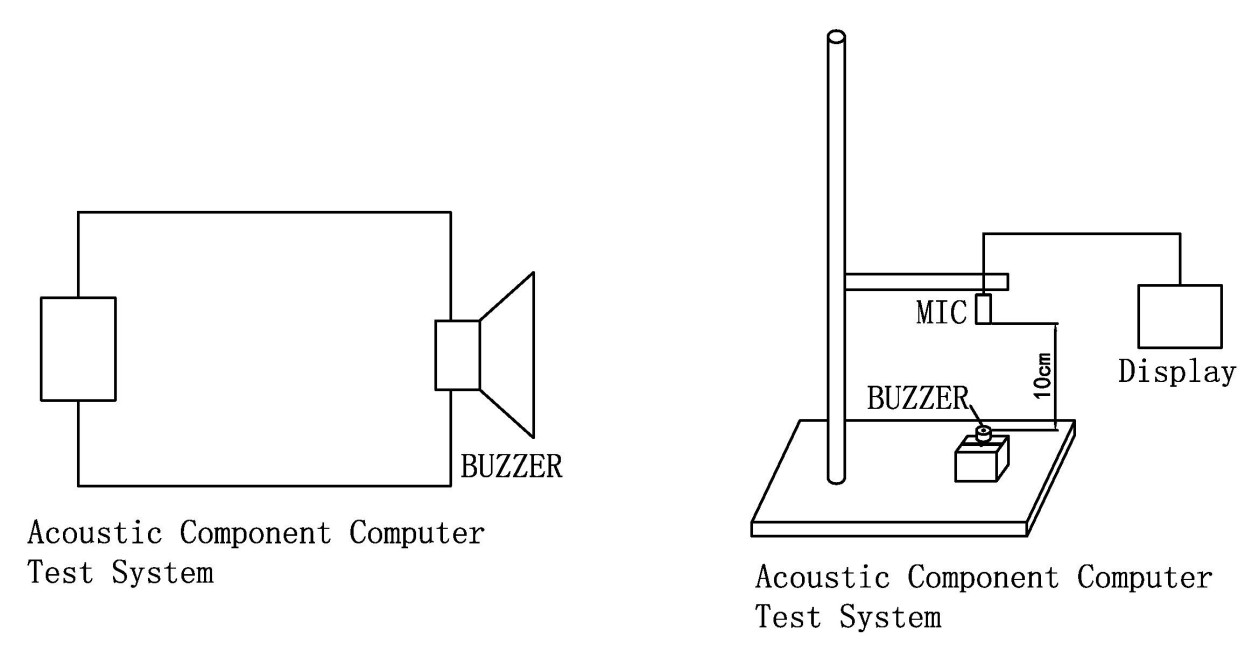

Le buzzer passif piézoélectrique de 17*8 mm offre deux variantes de fréquence — 3 000 Hz et 2 000 Hz — dans un boîtier traversant identique Φ17 × 8 mm. Les deux sont des sondeurs piézoélectriques passifs qui s'appuient sur une forme d'onde de commande CA externe pour produire une tonalité audible. Parce que le l'encombrement, l'espacement des broches et les dimensions du boîtier sont partagés entre les deux modèles, une seule disposition de PCB peut s'adapter à l'une ou l'autre fréquence sans modifications mécaniques. Le HNR‑1708 fournit ≥85 dB à 3 000 Hz, tandis que le HNR‑1708 PA10 fournit ≥75 dB à 2 000 Hz, tous deux mesurés à 10 cm avec une onde carrée de 12 Vp‑p. Consommation actuelle pour l’une ou l’autre variante, reste égal ou inférieur à 5 mA. Le boîtier PBT noir et 1–30 Vp‑p La plage de fonctionnement rend cette série adaptée à une large gamme d'équipements intérieurs où le microcontrôleur hôte ou l'oscillateur dédié fournit le signal de pilotage.

Deux choix de fréquences — 3 000 Hz (HNR‑1708) ou 2 000 Hz (HNR‑1708 PA10) — à partir de la même empreinte

Conception passive : nécessite un entraînement externe à onde carrée ou PWM à la fréquence de résonance

12 Vp-p nominale, plage de fonctionnement de 1 à 30 Vp-p ; Consommation de courant ≤5 mA

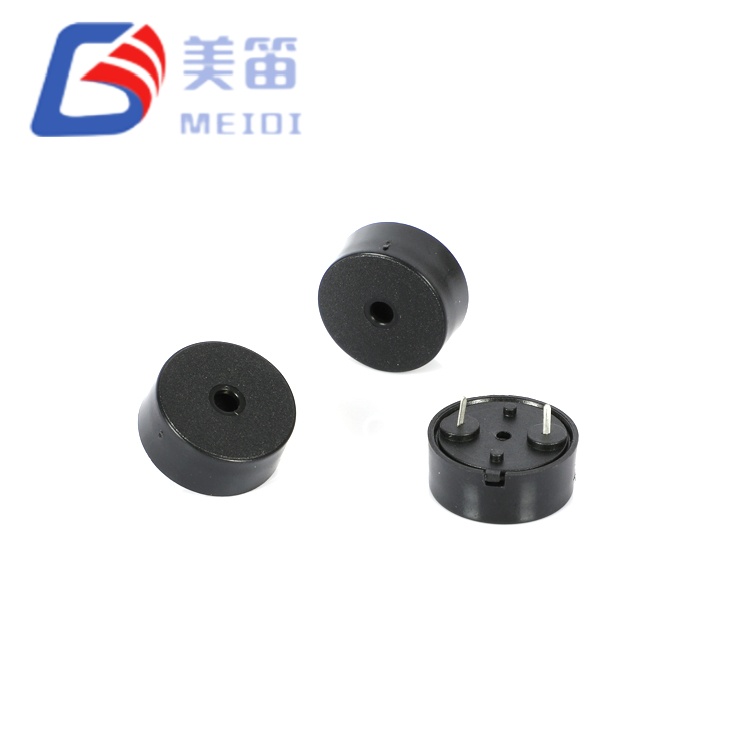

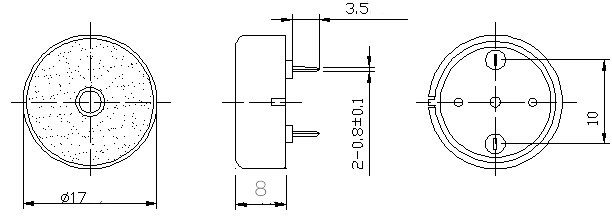

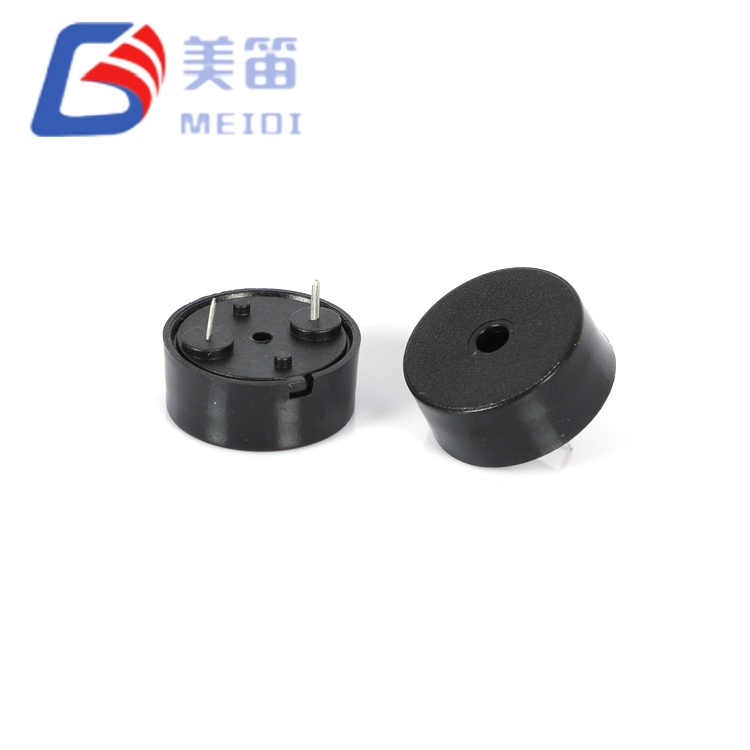

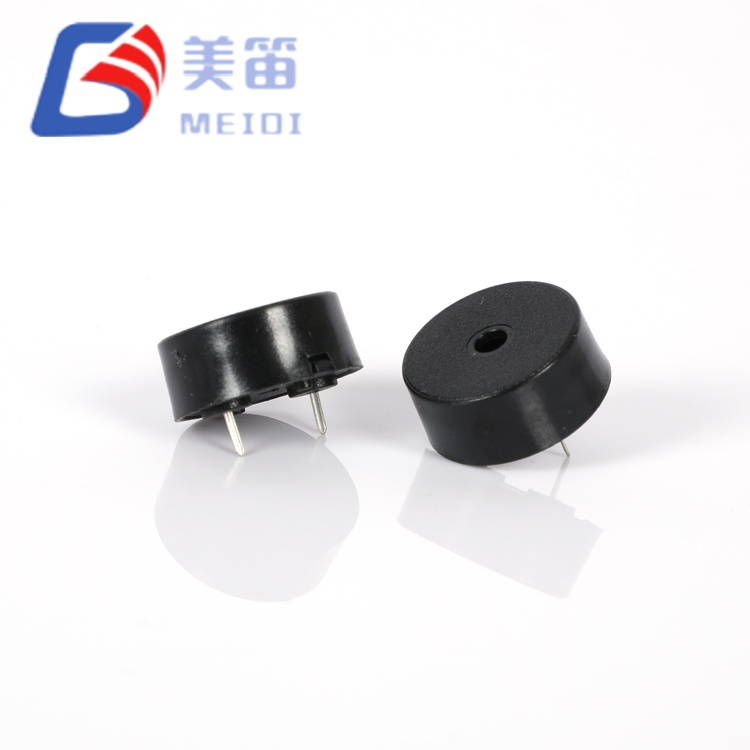

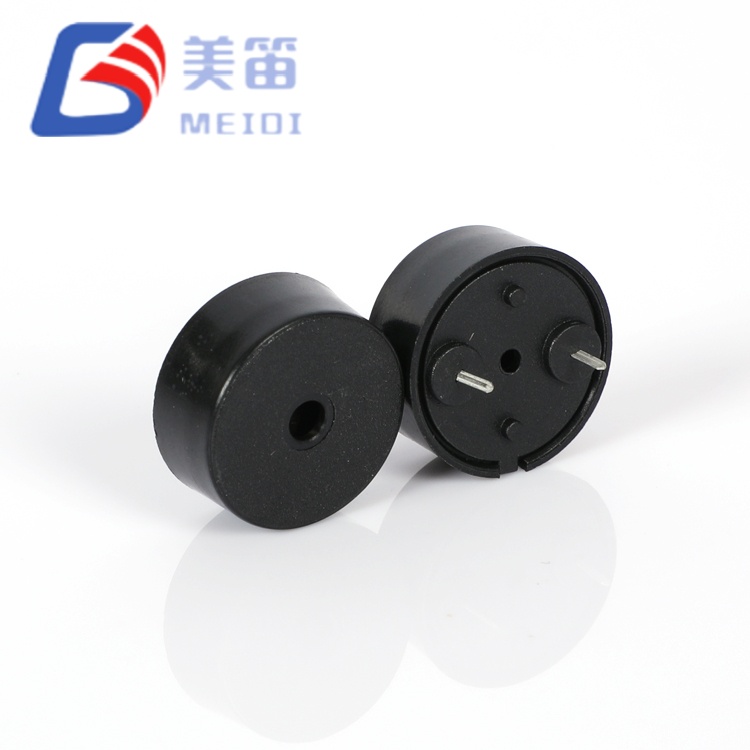

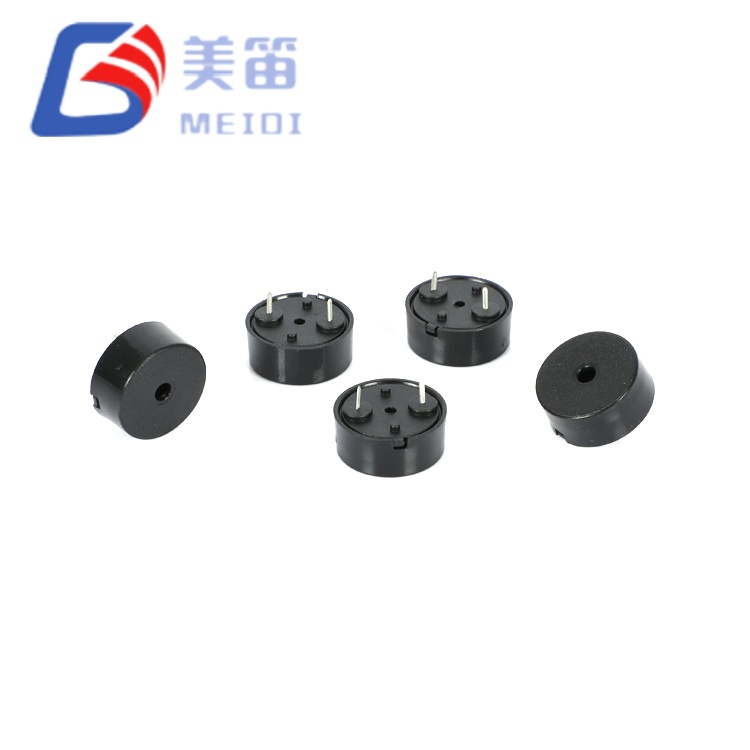

Boîtier traversant PBT noir Φ17,0 × 8,0 mm, compatible avec la soudure à la vague et manuelle

Température de fonctionnement : -20℃ à +70℃ en continu

Guide de sélection des modèles

Le choix entre HNR‑1708 et HNR‑1708 PA10 dépend principalement du type de fréquence d'alerte et exigence de pression acoustique. Le HNR‑1708, avec son plus haut Tonalité de 3 000 Hz et sortie ≥ 85 dB, convient mieux aux environnements où un un son plus net et plus pénétrant est bénéfique, comme un avertissement industriel panneaux ou équipements fonctionnant dans des zones avec un bruit de fond modéré. Le HNR‑1708 PA10 fonctionne à une fréquence inférieure de 2 000 Hz avec ≥ 75 dB, produisant un ton moins intrusif et plus approprié pour les environnements calmes comme les rappels de dispositifs médicaux ou les capteurs résidentiels.

Parce que les deux modèles partagent la même empreinte de Φ17 mm, la même disposition des broches et le même diamètre de 8 mm. hauteur, une seule conception de PCB peut être validée avec une variante, puis déployé avec l’autre à mesure que les exigences de l’application changent. Les deux acceptent un signal de commande de 1 à 30 Vp‑p et consomme ≤5 mA, donc le même circuit de commande peut être utilisé pour les deux modèles. La différence de poids — 1 g pour le HNR‑1708 contre 1,4 g pour le HNR‑1708 PA10 — reflète la légère différence construction interne qui produit la fréquence de résonance la plus basse.

Pour les applications nécessitant les deux fréquences dans le même produit famille, la série HNR‑1708 permet au concepteur de stocker un seul PCB et la conception du logement tout en offrant deux signatures acoustiques, réduisant frais généraux de conception mécanique.

Recommandations sur les circuits de commande

En tant que buzzers piézoélectriques passifs, les deux variantes HNR‑1708 nécessitent une alimentation secteur externe. signal pour produire du son. Un microcontrôleur GPIO configuré pour la sortie PWM à la fréquence cible (3 000 Hz ou 2 000 Hz) avec un rapport cyclique de 50 % est la plus approche commune. Pour les systèmes logiques 3,3 V ou 5 V, un simple tampon à transistor peut traduire le signal au niveau nominal complet de 12 Vp‑p pour un SPL plus élevé.

La nature capacitive de la charge — environ 12 nF pour le HNR‑1708 et 25 nF pour HNR‑1708 PA10 — signifie que des pointes de courant se produisent à chaque bord de la forme d'onde motrice. Une petite résistance série (généralement 100–330 Ω) peut limiter le courant de crête sans affecter de manière significative le SPL. Pour alimenté par batterie conceptions, la consommation de courant moyenne ≤ 5 mA rend ces buzzers économiques à fonctionnent même à partir de piles boutons ou de petits packs Li‑ion.

La soudure est compatible avec la vague (260 ℃, 4 à 6 s) et la soudure manuelle (350 ℃, 2 à 5 s) méthodes. Maintenir ≥2,0 mm entre le boîtier et le bain de soudure.

Scénarios d'application

Indicateurs d'avertissement industriels bénéficiant de la tonalité de 3 000 Hz du HNR‑1708 couper le bruit des machines dans une usine.

Rappels de dispositifs médicaux (pompes à perfusion, moniteurs de signes vitaux) où le La tonalité de 2 000 Hz du HNR‑1708 PA10 fournit une alerte moins intrusive dans les services calmes.

Capteurs et sonnettes de maison intelligente, où le même PCB peut être équipé de l’une ou l’autre variante en fonction de la préférence régionale pour le pitch d’alerte.

Instruments de test portables alimentés par une batterie de 3,7 V, utilisant un transistor pour augmenter la tension du variateur et la consommation ≤5mA pour prolonger la durée d'exécution.

Panneaux d'alarme multizones nécessitant des tonalités différentes par zone — HNR‑1708 pour avertissements critiques et HNR‑1708 PA10 pour les notifications d'état — à l'aide d'un conception de PCB unique pour les deux.

Précautions

1. N'appliquez pas directement de tension continue. Les deux variantes nécessitent un signal de commande CA pour générer du son. Le courant continu continu peut endommager l'élément piézo.

2. Le boîtier n'est pas scellé. Empêcher l'eau, les résidus de flux ou les solvants de nettoyage d'entrer dans le port audio.

3. Dans les environnements corrosifs, installez le buzzer dans un boîtier protégé ou appliquer un revêtement conforme uniquement sur les bornes.

4. Le SPL dépend de la tension du variateur et de la forme d'onde. Vérifiez que l'étape pilote répond à l'oscillation de tension requise sous la charge capacitive.

5. Gardez le port acoustique dégagé. Même une couverture partielle peut réduire émise par plusieurs décibels.

6. Conserver dans un emballage scellé et sec jusqu'à l'assemblage pour éviter l'oxydation des broches.

FAQ

1. Comment puis-je choisir entre le HNR‑1708 et le HNR‑1708 PA10 ?

Sélectionnez le HNR‑1708 pour 3 000 Hz, ≥85 dB — adapté aux environnements industriels ou plus bruyants. Sélectionnez le HNR‑1708 PA10 pour 2 000 Hz, ≥75 dB – idéal pour les environnements médicaux ou résidentiels. Les deux partagent des dimensions et un brochage identiques, de sorte que la disposition du PCB ne change pas.

2. Puis-je piloter ces buzzers directement à partir d’une broche du microcontrôleur ?

Oui, si la broche peut fournir suffisamment de courant et que le niveau logique se situe dans la plage Plage de 1 à 30 Vp-p. Pour les microcontrôleurs 3,3 V ou 5 V, un tampon de transistor est recommandé pour obtenir une oscillation de tension plus élevée et une sortie plus forte.

3. Quelle fréquence dois-je utiliser pour le signal de conduite ?

Utilisez 3 000 Hz pour le HNR‑1708 et 2 000 Hz pour le HNR‑1708 PA10. En raison du ±500 Hz tolérance, un balayage de fréquence pendant le prototypage peut identifier le pic SPL exact pour un lot donné. MEIDI peut fournir des courbes de caractérisation.

4. Pourquoi le rapport de test HNR‑1708 est-il basé sur un modèle différent ?

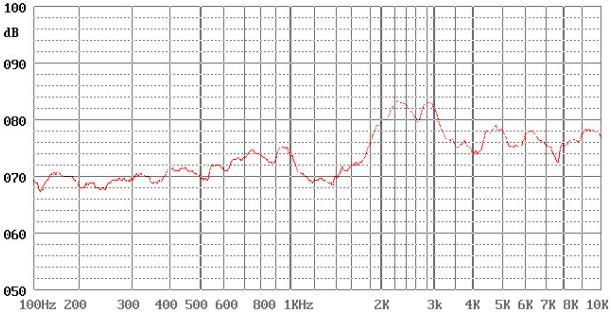

Le rapport actuellement disponible utilise les données HNR‑1707 à 5 Vp‑p / 4 000 Hz comme référence. Contactez MEIDI pour les données de test spécifiques au HNR‑1708 à 12 Vp‑p / 3 000 Hz.

5. La série HNR‑1708 est-elle adaptée aux appareils alimentés par batterie ?

Oui. La consommation de courant ≤ 5 mA et la plage de fonctionnement de 1 à 30 Vp‑p le rendent pratique pour le fonctionnement sur batterie. Un convertisseur élévateur ou un tampon de transistor peut augmenter le tension de commande si un SPL plus élevé est nécessaire pour une batterie basse tension.

Demande technique

Pour les fiches techniques, les conceptions de référence de circuits de commande, les données de balayage de fréquence ou prise en charge de la sélection de variantes pour la série HNR‑1708, contactez MEIDI avec votre détails de la candidature. La réponse technique intervient généralement dans un délai d’un jour ouvrable.
