Buzzer passif piézoélectrique 14*4mm

Pour les conceptions où l'espace sur la carte est limité mais où une alerte sonore claire est toujours requise, le buzzer passif piézoélectrique de 14 x 4 mm fournit un buzzer passif de 4 000 Hz dans un trou traversant de Φ13,8 × 4,0 mm paquet. Deux options SPL partagent la même empreinte : la variante standard produit ≥70 dB tout en consommant ≤5 mA, et le HNR‑1404 PA7.5 augmente le niveau sonore à ≥80 dB à ≤10mA. Les deux modèles acceptent un signal de variateur CA de 1 à 30 Vp-p, offrant ainsi au concepteur contrôle de la fréquence et du volume via la forme d'onde externe. Le boîtier PBT noir et un poids inférieur à 1 gramme conviennent aux instruments portables, aux capteurs compacts et aux équipements critiques. indicateurs industriels où un microcontrôleur ou un oscillateur dédié est déjà disponible pour générer le ton.

Deux niveaux SPL à partir d'une seule empreinte — ≥70 dB (standard) ou ≥80 dB (PA7.5)

Conception passive : nécessite une onde carrée externe ou un PWM à 4 000 Hz

5 Vp-p nominale, plage de fonctionnement de 1 à 30 Vp-p

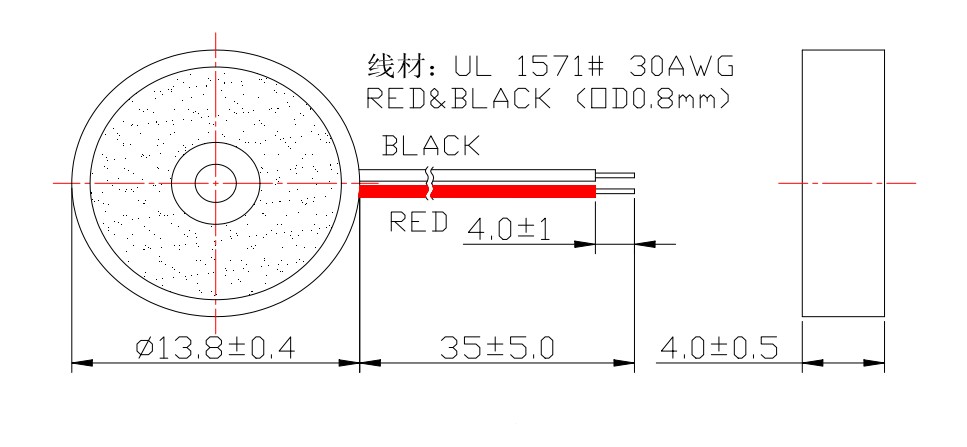

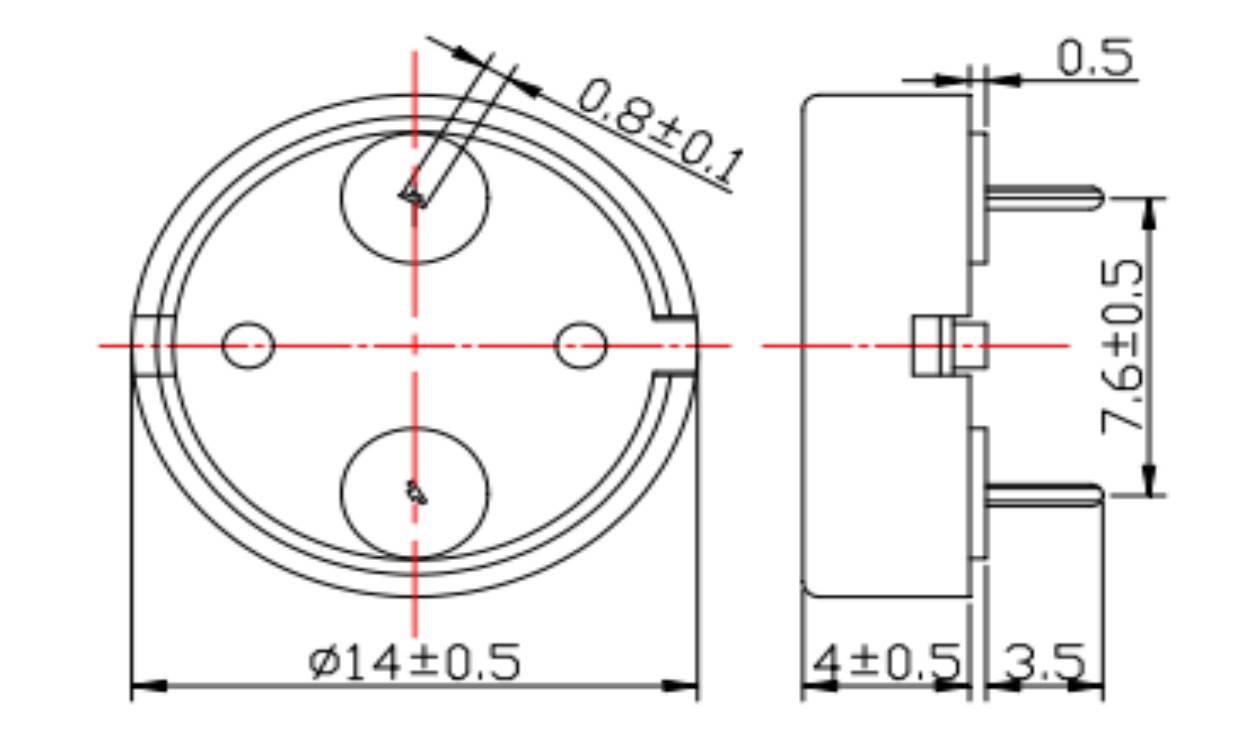

Trou traversant PBT noir Φ13,8 × 4,0 mm, 0,6 g (standard) / 0,67 g (PA7,5)

Comparaison des variantes

La principale distinction entre les deux modèles réside dans la pression acoustique et la plage de température. La norme HNR‑1404/L est conçue pour les indicateurs de faible courant (≤5 mA, ≥70 dB) et fonctionne jusqu'à +60 ℃. Le HNR‑1404 PA7.5 échange un courant plus élevé (≤10 mA) contre un Augmentation de 10 dB de la sortie et température de fonctionnement étendue à +70 ℃, ce qui en fait plus adapté aux environnements où l'audibilité ou la marge thermique est une priorité. Les deux partagent la même fréquence de résonance, le même brochage et les mêmes dimensions du boîtier, de sorte que le le choix n’affecte pas la disposition du PCB.

Notes d'entraînement et d'assemblage

En tant que sirènes passives, ces buzzers nécessitent une forme d’onde CA externe. Un microcontrôleur GPIO générer une onde carrée de 4 000 Hz avec un rapport cyclique de 50 % est la configuration typique. La charge capacitive (≈12nF) attire des pointes de courant à chaque bord ; une résistance en petite série (100-220 Ω) peut limiter le courant de crête sans perte SPL notable. L'entrée 1–30 Vp‑p La plage permet une connexion directe à une logique de 3,3 V ou 5 V, bien qu'un tampon de transistor soit conseillé lorsqu'un SPL plus élevé est nécessaire.

Soudure manuelle : température du fer 350 ± 10 ℃, 2 à 5 secondes, jusqu'à 2 à 3 cycles. Maintenez ≥2,0 mm entre le boîtier et le joint de soudure.

Exemples d'application

Capteurs et appareils portables IoT compacts où la variante standard ≤5 mA minimise consommation d'énergie, pilotée directement par une broche MCU basse tension.

Terminaux portables industriels et appareils médicaux portables nécessitant un son plus fort alerte ; le modèle PA7.5 délivre ≥80 dB tout en restant dans le même Enveloppe de 4 mm de hauteur.

Cartes d'alarme multi-tons utilisant le même PCB pour les deux variantes afin de les différencier niveaux d’avertissement par SPL plutôt que par fréquence.

Précautions

1. Appliquez uniquement le variateur CA. La tension CC ne produira pas de son et pourrait endommager l'élément.

2. Le boîtier n'est pas scellé. Gardez le port audio sec et exempt de contaminants.

3. Dans des atmosphères corrosives, montez à l'intérieur d'une enceinte protégée.

4. Le SPL dépend de la tension du variateur et de la forme d'onde ; vérifier dans des conditions de charge réelles.

5. Ne bloquez pas l'ouverture acoustique.

6. Conserver dans un emballage sec pour éviter l'oxydation des broches.

FAQ

1. Comment choisir entre le standard HNR‑1404 et le PA7.5 ?

Sélectionnez le modèle standard pour un courant inférieur (≤5 mA) et une sortie ≥70 dB ; choisissez PA7.5 lorsqu'une pression acoustique supplémentaire de 10 dB ou une limite de fonctionnement de +70 ℃ est nécessaire. Les deux conviennent au mêmes tampons PCB.

2. Puis-je piloter ces buzzers avec une source CC ?

Non, ils nécessitent un signal CA externe (onde carrée/PWM) à 4 000 Hz pour générer du son.

3. Quelle fréquence de variateur donne le SPL le plus élevé ?

La fréquence de résonance est de 4000 Hz. Un balayage de fréquence proche de cette valeur identifiera le pic exact pour un lot donné.

4. Quels sont les paramètres de soudure recommandés ?

Soudure manuelle : fer à 350 ± 10 ℃, 2 à 5 s par joint, max 2 à 3 cycles. Gardez le boîtier à au moins 2,0 mm du point de soudure.

Demande technique

Pour les fiches techniques, les courbes de réponse en fréquence ou les rapports de tests spécifiques à un lot, contactez MEIDI avec les détails de votre candidature. Réponse technique généralement dans un délai d'un jour ouvrable.
