Buzzer passif piézoélectrique 1207 avec broche Pogo

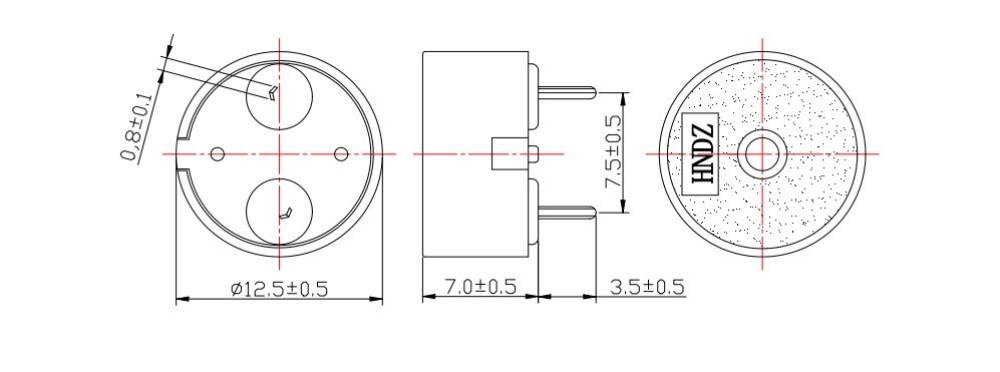

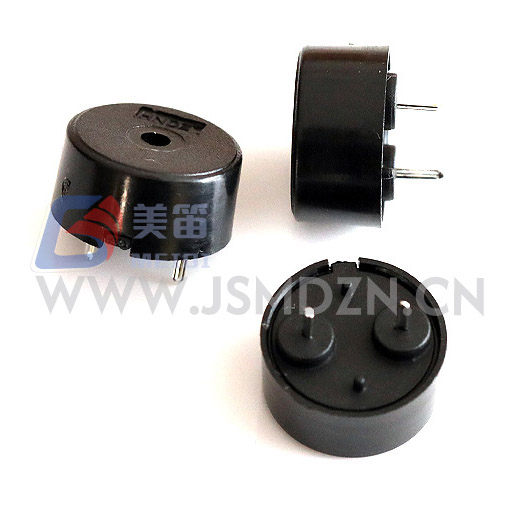

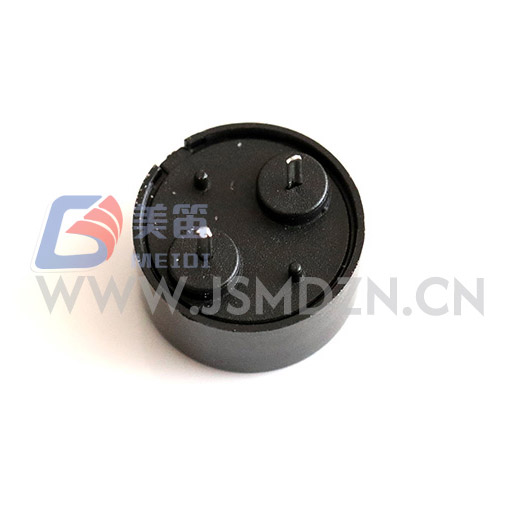

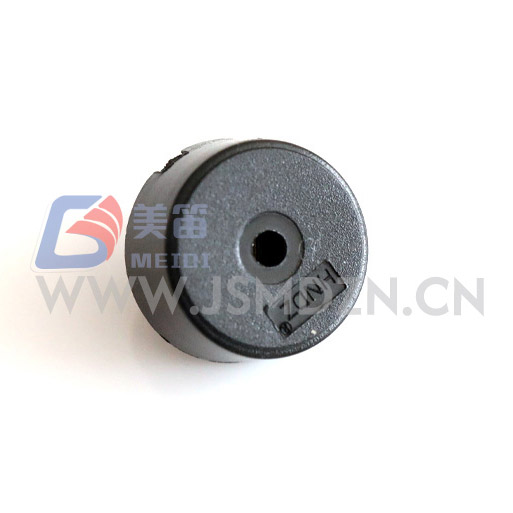

Le buzzer passif piézoélectrique 1207 avec Pogo Pin est un avertisseur piézoélectrique passif traversant conçu pour être piloté par une forme d'onde CA externe. Il mesure 12,5 mm de diamètre et 7,0 mm de hauteur, avec un boîtier PBT noir qui pèse environ 0,66 g. Lorsqu'il est fourni avec un Onde carrée de 5 Vp‑p à sa fréquence de résonance de 4 000 Hz, le buzzer délivre un son niveau de pression d'au moins 80 dB à une distance de 10 cm, tout en ne tirant pas plus de 10 mA. Le signal de commande peut varier de 1 V à 30 V crête à crête, permettant l'intégration avec une logique basse tension ainsi que des circuits industriels à haute tension. Ce passif l'architecture donne au concepteur un contrôle total sur la fréquence de tonalité et élimine la consommation de courant de repos associée aux circuits oscillateurs actifs.

Intégration du circuit de commande

En tant que composant passif, le HNR‑1207 PA7.5 s'appuie sur le système hôte pour fournir un signal carré ou PWM centré sur 4000Hz. Une implémentation courante utilise un broche GPIO du microcontrôleur configurée comme sortie de minuterie, éventuellement mise en mémoire tampon via un transistor lorsqu'une tension de commande supérieure à celle de l'alimentation logique est souhaitée. Le nature capacitive du buzzer, avec une capacité nominale autour de 12nF, il en résulte en courtes pointes de courant à chaque front de signal. Placer une petite résistance série (100–330Ω) en ligne avec la broche d'entraînement peut limiter les courants de crête sans affectant la sortie sonore. Parce que la tension de fonctionnement s'étend de 1 V à 30 Vp‑p, le même buzzer peut être piloté directement à partir d'un MCU 3,3 V pour une alerte modérée ou augmenté à 12 V ou 24 V pour les applications plus bruyantes.

Pour un assemblage en production en volume, le brasage à la vague à 260 ℃ pendant 4 à 6 secondes est la solution idéale. méthode préférée. Soudure manuelle avec un fer réglé à 350 ℃ pendant 2 à 5 secondes est également acceptable, avec jusqu'à trois cycles thermiques autorisés. Le logement devrait être maintenu à au moins 2,0 mm du bain de soudure pour éviter toute déformation.

Contextes d'application

Équipement qui génère déjà une sortie PWM ou onde carrée à d'autres fins peut utiliser directement le buzzer passif piézoélectrique 1207 avec Pogo Pin sans ajouter de circuits d'oscillateur. Les instruments portables alimentés par batterie bénéficient du faible courant de commande de 10 mA et l'absence d'une charge d'oscillateur au repos. Dans les panneaux de contrôle industriels fonctionnant à partir d'alimentations 12 V ou 24 V CC, la large acceptation de tension simplifie la conception du pilote. Le faible encombrement de 12,5 mm convient également aux espaces restreints les appareils électroniques grand public tels que les capteurs de maison intelligente et les testeurs portables.

FAQ

De quel signal de commande ce buzzer a-t-il besoin ?

Il nécessite un signal alternatif, généralement une onde carrée ou PWM, à une fréquence proche de 4000Hz. L'application d'une tension continue ne produira aucun son et pourrait endommager l'élément.

Puis-je le piloter directement depuis un microcontrôleur ?

Oui, à condition que le niveau logique se situe dans la plage 1–30 Vp‑p. Pour 3,3 V ou 5 V systèmes, le SPL sera inférieur aux 80 dB spécifiés à 5 Vp‑p. Un transistor Le tampon peut augmenter la tension de commande lorsqu'une sortie plus élevée est nécessaire.

Quels profils de soudure sont recommandés ?

Un soudage à la vague à 260 ℃ pendant 4 à 6 secondes est recommandé. Le soudage manuel peut être effectué à 350 ℃ pendant 2 à 5 secondes. Les deux méthodes permettent jusqu'à trois cycles thermiques.

Comment dois-je gérer le buzzer après le soudage ?

Le boîtier n'est pas scellé, évitez donc l'immersion dans des solvants ou des flux de nettoyage. Stockez les planches assemblées dans un environnement sec pour éviter l'oxydation des broches.

Demande technique

Pour des fiches techniques complètes, des courbes de réponse en fréquence ou des rapports de tests spécifiques à un lot, contactez MEIDI avec les exigences de votre projet. Le support technique répond généralement dans un délai d'un jour ouvrable.
