Buzzer passif piézoélectrique avec broches Pogo à ressort

Le buzzer passif piézoélectrique HNR‑1207 PA6.5 avec broches Pogo à ressort est un buzzer passif piézoélectrique traversant conçu pour les systèmes alimentés par batterie et de récupération d'énergie où chaque microampère affecte la durée de fonctionnement. Consommant une valeur mesurée de 0,45 à 0,54 mA à 5 Vp-p (4 000 Hz), ce composant délivre un SPL ≥80 dB avec moins d'un dixième du courant des buzzers actifs électromagnétiques typiques, prolongeant considérablement la durée de vie de la batterie des appareils médicaux portables, des moniteurs portables et des nœuds de capteurs sans fil.

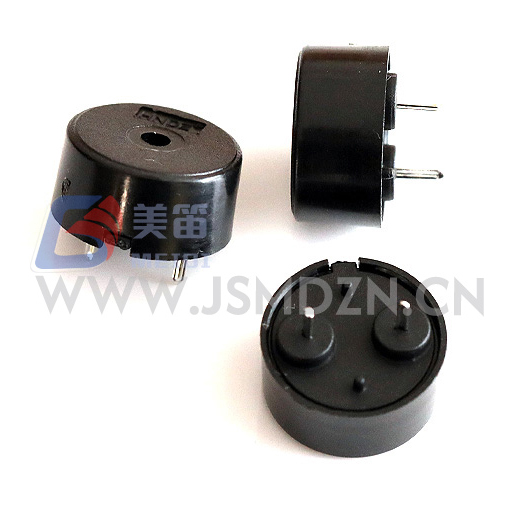

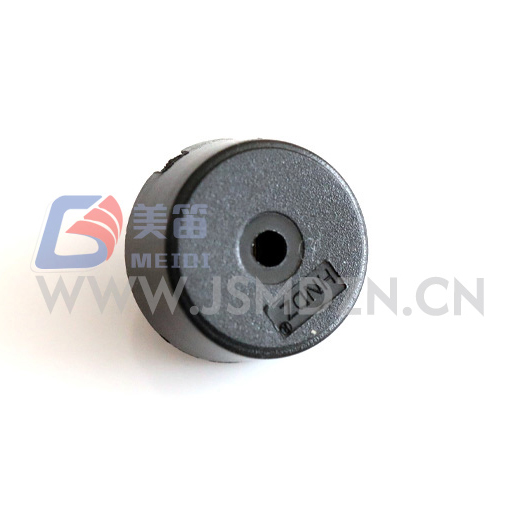

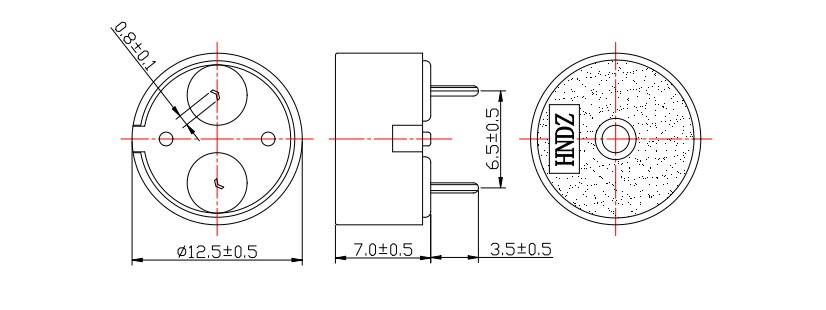

Fabriqué dans l'usine MEIDI de Jiangsu, le HNR‑1207 PA6.5 est doté d'un diaphragme piézoélectrique en céramique de 12,5 mm dans un boîtier de 7,0 mm de haut, ne pesant que 0,66 g. Sa charge capacitive (10 nF nominale) permet un entraînement direct à partir de la plupart des broches GPIO du microcontrôleur sans transistors externes, tandis que la plage de fonctionnement de 1 à 30 V consolide plusieurs SKU spécifiques à la tension en un seul composant pour les systèmes 3,3 V, 5 V, 12 V et 24 V. Le boîtier PBT noir résiste au brasage à la vague à 260°C et aux reprises manuelles à 350°C, prenant en charge à la fois l'assemblage automatisé et la réparation sur site.

Avantages fondamentaux de l'ingénierie

Consommation de courant inférieure au milliampère – mesurée entre 0,45 et 0,54 mA dans les conditions nominales ; consommation nettement inférieure à celle des alternatives électromagnétiques

Plage de fonctionnement ultra-large de 1 à 30 V – un seul SKU dessert les systèmes 3,3 V, 5 V, 12 V et 24 V sans conversion de tension

Charge capacitive de 10 nF – entraînement direct MCU GPIO dans la plupart des applications ; aucun transistor externe ou circuit intégré de pilote requis

Sortie tonale nette de 4 000 Hz – fréquence idéale auditive humaine avec faible distorsion harmonique due à l'actionnement piézoélectrique

Masse ultra légère de 0,66 g – charge inertielle minimale pour les assemblages de circuits imprimés portables, portables et sensibles aux vibrations

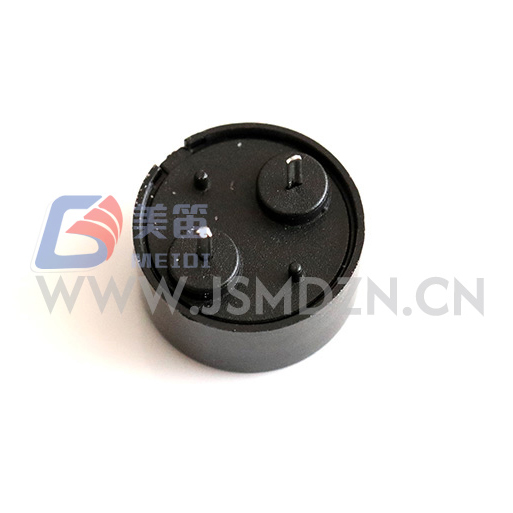

Montage polarisé traversant – rétention mécanique et protection de polarité dans les installations industrielles et automobiles

Qualité de fabrication et contrôle des processus

MEIDI fabrique le HNR‑1207 PA6.5 sur des lignes d'assemblage piézoélectriques dédiées avec des stations automatisées de liaison céramique, de terminaison d'électrode et de réglage de fréquence. Notre base de fabrication du Jiangsu suit les protocoles de gestion de la qualité ISO 9001, avec un contrôle statistique des processus à chaque étape de production.

Chaque lot de production fait l'objet d'une vérification complète :

Test de capacité à 100 % – vérification 10 nF ±40 % à 1 kHz pour l'adaptation du circuit de commande ; plage mesurée de 11,2 à 12,5 nF dans les échantillons de production

Échantillonnage de fréquence de résonance – vérification statistique 4 000 Hz ±12,5 % ; plage de mesure typique 3900–4080 Hz

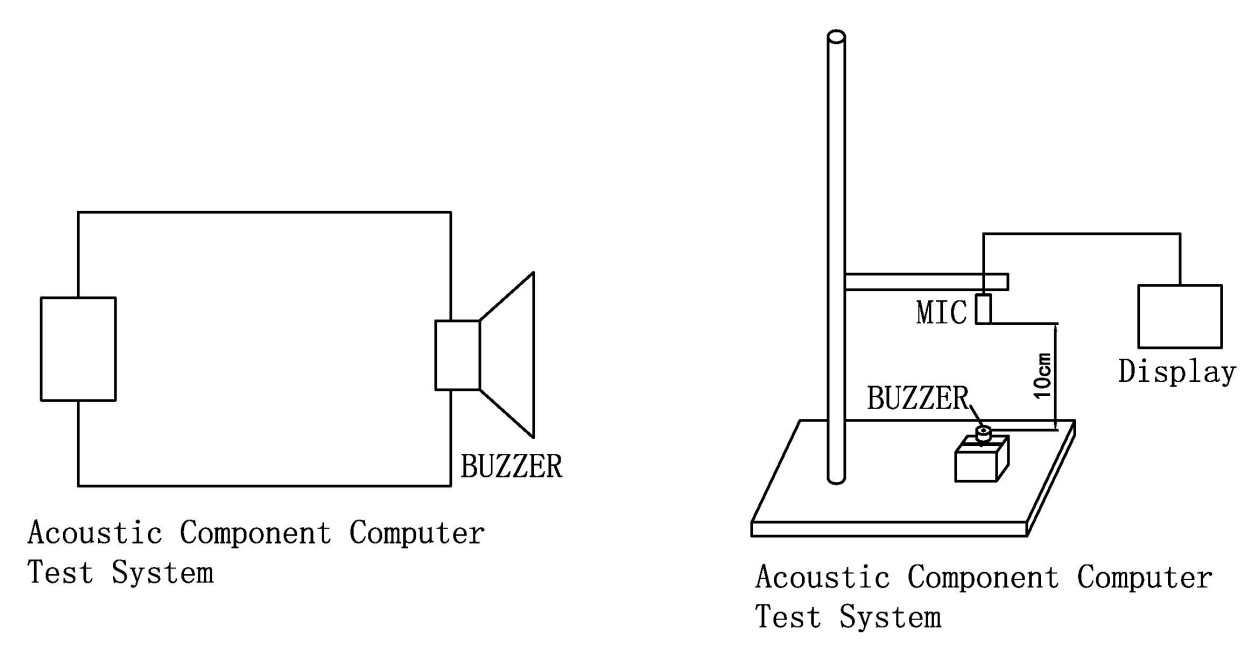

Vérification par lots SPL – ≥80 dB minimum à 5 Vp‑p, 4 000 Hz ; plage d'échantillon mesurée 83–86 dB

Validation de la consommation de courant – ≤10 mA maximum ; mesuré entre 0,45 et 0,54 mA confirme les performances inférieures au milliampère

Stockage à haute température – 48 heures à +80 ± 2 ℃ (test de stockage, hors fonctionnement) ; récupération des paramètres après 2 heures de stabilisation ambiante

Stockage à basse température – 48 heures à -30 ± 2 ℃ ; activation vérifiée à 1V minimum

Cycle de choc thermique – 5 cycles entre -30 ℃ et +80 ℃ avec un maintien de 30 minutes par extrême

Validation des contraintes mécaniques – vibration sinusoïdale (10–55 Hz, amplitude de 1,0 mm, axes XYZ, 0,5 heure cumulée) et chute libre de 75 cm sur du bois dur de 10 mm (3 impacts)

Résistance à l'humidité – 48 heures à 50 ± 5 ℃ / 90–95 % HR suivi de 2 heures de récupération et de caractérisation électrique

Résistance thermique de soudure – 250 ± 5 ℃ pendant 10 ± 0,5 secondes avec un espace corps-soudure de 2,0 mm

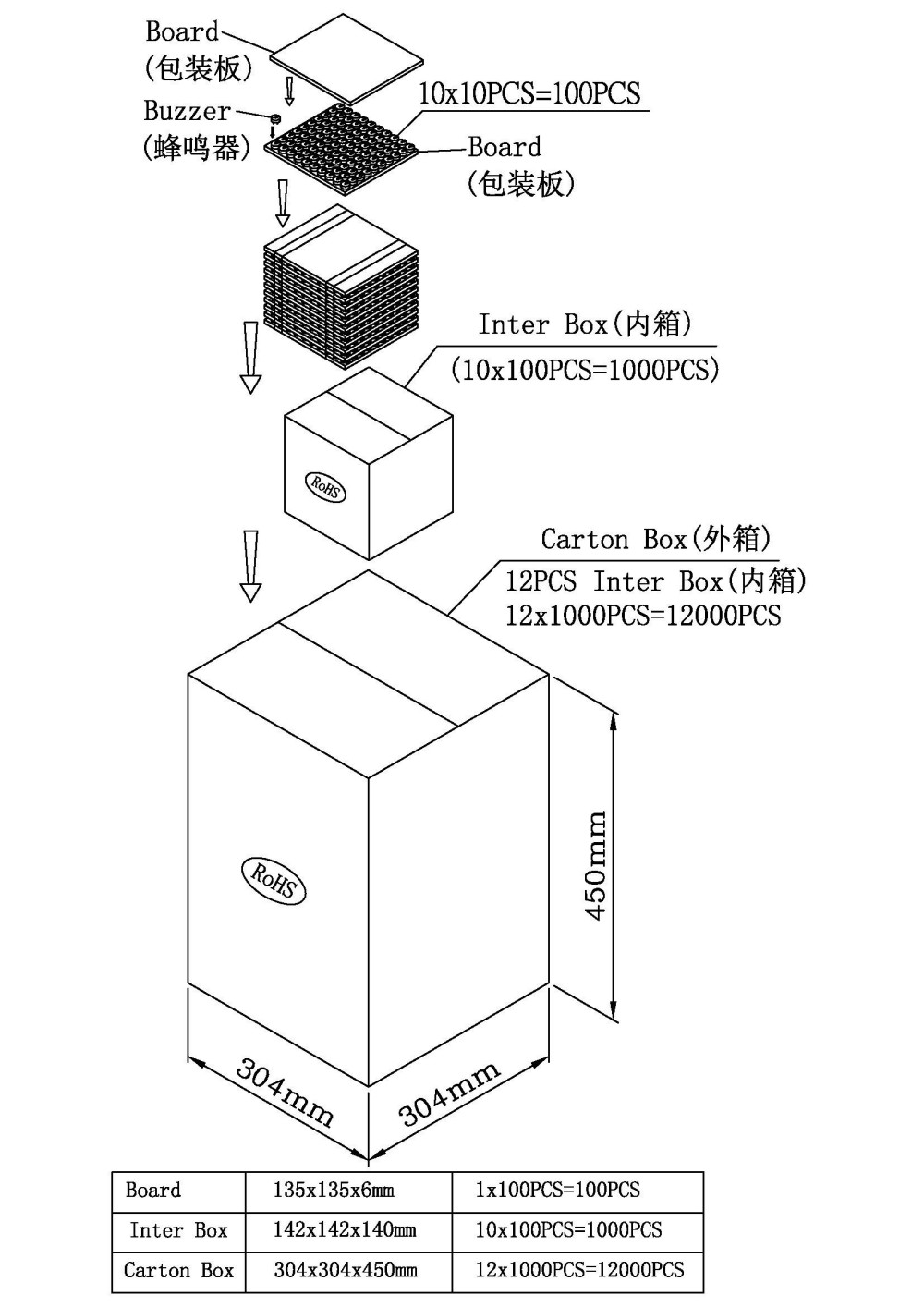

Certifications disponibles : RoHS, REACH et UL94 V‑0 pour le boîtier PBT. Le marquage du code de lot sur chaque unité permet une traçabilité de 10 ans jusqu'à la date de production, les enregistrements de tests et les lots de matières premières.

FAQ sur l'ingénierie – Guide de conception pratique

Q1 : Le HNR‑1207 PA6.5 peut-il être piloté directement à partir d'une broche GPIO d'un microcontrôleur de 3,3 V ?

Oui, dans la plupart des cas. La charge capacitive de 10 nF consomme environ 0,13 mA RMS à 3,3 Vp-p et 4 000 Hz, soit bien dans la capacité de 8 à 20 mA des broches GPIO MCU standard. Aucun transistor externe ou circuit intégré de pilote n'est requis. Pour un SPL maximal, conduisez à 5 Vp‑p si le MCU prend en charge les broches tolérantes 5 V ou fonctionne à partir d'un rail 5 V. À 3,3 V, la sortie est audible pour les alertes de proximité et d'état, bien qu'en dessous du seuil de spécification de 80 dB qui est validé à 5 Vp-p.

Q2 : Comment la consommation de courant évolue-t-elle avec la tension et la fréquence ?

La consommation de courant dans un buzzer piézoélectrique est principalement capacitive : I ≈ 2πfCV. À fréquence constante, le courant évolue linéairement avec la tension. À 10 Vp‑p, le courant théorique est d'environ 1,0 mA ; à 24 Vp‑p, environ 2,4 mA — encore négligeable par rapport aux alternatives électromagnétiques. Le doublement de la fréquence (par exemple 8 000 Hz) double le courant à tension constante. Pour la budgétisation de la batterie, supposez une capacité de 10 nF et une tension de commande cible dans le pire des cas.

Q3 : Quelle est la différence pratique entre ce buzzer piézo-passif et un buzzer électromagnétique actif dans une conception alimentée par batterie ?

Le HNR‑1207 PA6.5 consomme 0,45 à 0,54 mA contre 20 à 30 mA pour les buzzers actifs électromagnétiques typiques de 3 V, soit une réduction de 40 à 60 fois. Pour une pile bouton CR2032 (220 mAh), cela se traduit par une autonomie considérablement prolongée pour une utilisation intermittente. Le compromis réside dans les circuits de commande externes : le buzzer piézoélectrique nécessite une onde carrée de 4 000 Hz provenant d'une broche ou d'un oscillateur PWM, tandis que le buzzer actif n'a besoin que d'une tension continue. Pour les conceptions avec des ressources PWM disponibles, le gain d’efficacité est substantiel.

Q4 : Puis-je faire varier la fréquence du lecteur pour les alertes multi-tonalités ou à volume modulé ?

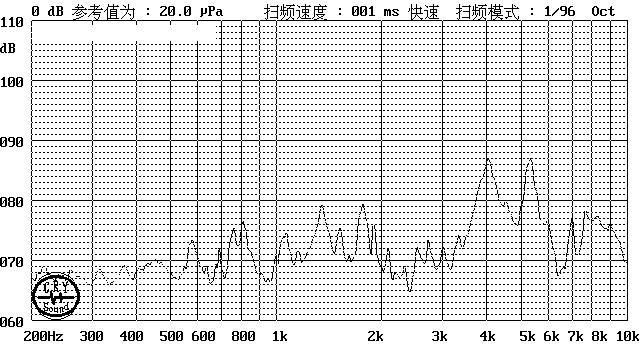

Oui, dans certaines limites. Le SPL maximum se produit à la fréquence de résonance de 4 000 Hz. Conduire à 3 500 Hz ou 4 500 Hz réduit la sortie d'environ 6 à 10 dB. Pour les séquences multi-tonalités, la modulation de fréquence à ± 500 Hz de résonance produit des tonalités perceptiblement différentes tout en maintenant un volume sonore adéquat. La modulation du cycle de service (25 % à 75 %) fait varier le volume perçu en ajustant la fourniture d'énergie moyenne sans changer la fréquence. Pour les applications mélodiques ou musicales, notez que les buzzers piézo-électriques ont une bande passante étroite ; les formes d'onde complexes ne se reproduiront pas fidèlement.

Q5 : Le HNR‑1207 PA6.5 est-il adapté aux applications API industrielles 24 V sans résistances de limitation de courant ?

Oui. La nature capacitive de l'élément piézo signifie que le courant est auto-limité par la réactance et non par la résistance. À 24 Vp‑p et 4 000 Hz, le courant estimé reste inférieur à 1 mA — aucune résistance série n'est requise pour la limitation du courant. Cependant, une résistance série de 100 à 330 Ω est recommandée pour amortir la sonnerie et protéger le transistor de commande des transitoires de charge réactive. Assurez-vous que le circuit d'entraînement peut résister au niveau 24 V ; Les broches MCU standard de 3,3 V ou 5 V nécessitent un transistor à changement de niveau ou un optocoupleur.

Q6 : Quelle est la disposition du circuit imprimé recommandée pour minimiser le couplage du bruit ?

Placez le buzzer à l'écart des nœuds de commutation di/dt élevés (convertisseurs abaisseurs, pilotes de moteur) pour éviter un couplage capacitif avec l'élément piézoélectrique. Gardez la trace du signal de commande courte et, si possible, acheminez-la sur une couche interne avec un plan de masse en dessous. Une résistance de 100 Ω en série avec la broche GPIO, placée à proximité du MCU, réduit les sonneries et les EMI. Pour la protection ESD, une résistance série de 1 kΩ et un petit condensateur (par exemple 100 pF) peuvent être ajoutés à la ligne de commande.
