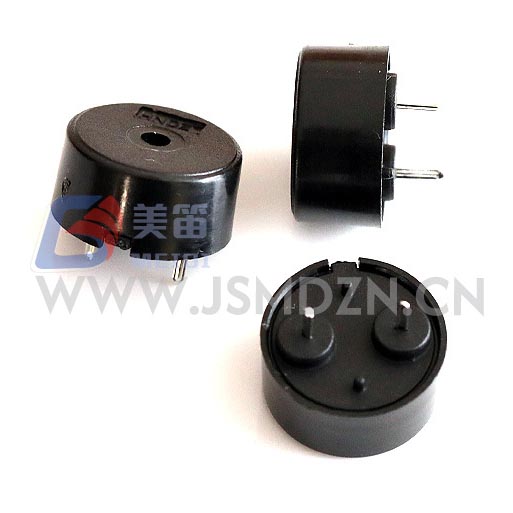

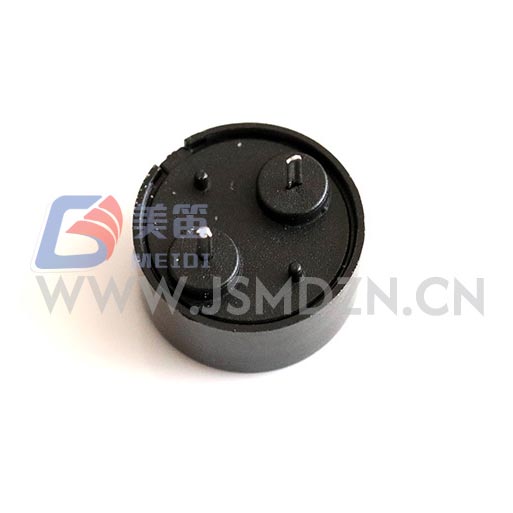

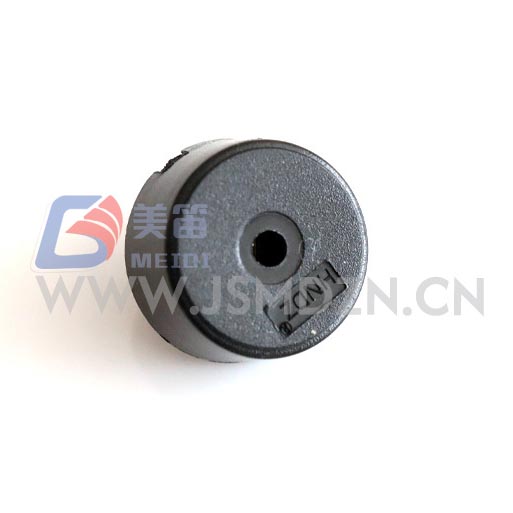

Le buzzer passif piézoélectrique 1404 avec Pogo Pin est un buzzer passif traversant compact qui repose sur un Signal de lecteur AC externe pour générer du son. Avec un diamètre de 13,8 mm et un profil bas de seulement 4,0 mm, il s'adapte aux configurations de circuits imprimés à espace limité. Un 5Vp-p L'onde carrée à 4 000 Hz produit un niveau de pression acoustique d'au moins 80 dB à 10 cm tout en ne consommant pas plus de 10 mA. Le circuit de commande peut accepter des signaux de 1 V à 30 V crête à crête, offrant aux concepteurs la flexibilité d'utiliser le niveau logique sorties directement ou augmenter la tension pour un volume plus élevé. Son boîtier PBT noir résiste aux températures de soudage manuel et fonctionne de manière fiable de -20 ℃ à +70℃.
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer passif piézoélectrique (trou traversant) | — |
| Tension nominale | 5 Vp‑p | Condition de test de référence |
| Tension de fonctionnement | 1 – 30 Vcrête-crête | Plage du signal de commande |
| Sortie sonore à 10 cm | ≥ 80 dB | 5 Vcrête à crête, onde carrée de 4 000 Hz |
| Consommation actuelle | ≤ 10 mA | 5 Vcrête à crête, onde carrée de 4 000 Hz |
| Fréquence de résonance | 4000 Hz | Aucune tolérance indiquée dans les spécifications |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | Continu |
| Température de stockage | -30 ℃ ~ +80 ℃ | Hors fonctionnement |
| Dimensions (Diamètre × H) | 13,8 ± 0,4 × 4,0 ± 0,5 mm | Corps hors broches |
| Poids | 0,67 ± 0,1g | Typique |
| Matériau du boîtier | PBT noir | — |
| Soudure manuelle ★ | 350 ± 10 ℃, 2 à 5 s | 2 à 3 cycles recommandés |
| Résistance thermique de soudure | 250 ± 5 ℃, 10 ± 0,5 s | Corps à 2,0 mm de la soudure |
| Non. | SPL (dB) | Courant (mA) | Capacité (nF) | Diamètre (mm) | Hmm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Ces exemples de résultats montrent une distribution de production typique. La garantie les limites de performance sont définies dans les spécifications ci-dessus. Capacité les valeurs apparaissent dans l'en-tête du rapport de test et ne font pas partie du paramètre principal tableau. Contactez MEIDI pour obtenir des données de test spécifiques à un lot.
Puisque ce buzzer est un composant passif, il nécessite une forme d'onde CA externe pour le fonctionnement. Un microcontrôleur GPIO configuré en sortie PWM à 4000Hz est une solution courante. Lorsque la tension logique est de 3,3 V ou 5 V, la sortie sonore sera inférieur aux 80 dB évalués ; un simple tampon de transistor peut augmenter le niveau du variateur jusqu'à la tension souhaitée dans la fenêtre 1–30 Vp‑p. Le la nature capacitive du buzzer, généralement autour de 12 nF, provoque un bref courant pics pendant les transitions de signal. Une petite résistance série dans la gamme de 100–330 Ω permet de limiter les courants de crête sans réduire sensiblement le volume.
Pour l'assemblage en production, un soudage manuel est recommandé à 350 ℃ pendant 2 à 5 secondes par joint, avec un maximum de trois cycles thermiques. Gardez le logement à au moins 2,0 mm du fer à souder pour éviter toute déformation.
Le buzzer passif piézoélectrique 1404 avec Pogo Pin est fabriqué selon le système de qualité ISO9001 de MEIDI. Chaque lot de production est soumis à un ensemble de tests de fiabilité définis dans le spécification du produit. Ces tests comprennent :
Exposition à l'humidité à 50 ℃ et 90 à 95 % d'humidité relative pendant 48 heures, suivie d'une exposition de 2 heures récupération à température ambiante avant la mesure.
Stockage à haute température à +80 ℃ pendant 48 heures et stockage à basse température à -30 ℃ pendant 48 heures, chacune avec une période de récupération de 2 heures.
Cycle de température de -30 ℃ à +80 ℃ avec des temporisations de 30 minutes, répétées pendant cinq cycles, puis récupéré pendant 2 heures.
Un test de chute de 75 cm sur une planche de bois dur (trois chutes) et une vibration test de balayage de 10 Hz à 55 Hz à une amplitude de 1,0 mm pendant 0,5 heure au total.
Test de résistance à la chaleur de la soudure avec des fils immergés dans de la soudure fondue à 250 ℃ pendant 10 secondes, en maintenant un dégagement de 2,0 mm par rapport au boîtier.
Après chaque test, tous les paramètres électriques et dimensionnels doivent répondre aux spécification originale. Contactez MEIDI pour des rapports de tests détaillés de lots de production spécifiques.
La conception passive du HNR‑1404 PA7.5 est bien adaptée aux équipements qui génère déjà un signal PWM ou onde carrée. Instruments fonctionnant sur batterie bénéficier du faible courant de commande et de l'absence d'oscillateur de repos charge. Les panneaux industriels fonctionnant sur des rails 12 V ou 24 V CC peuvent piloter directement le buzzer dans sa large tolérance de tension. L'électronique grand public comme les capteurs de maison intelligente ou les testeurs portables apprécient également le faible encombrement et montage traversant. Pour toute application pouvant nécessiter des Certifications de sécurité ou réglementaires, veuillez vérifier auprès de MEIDI avant finaliser la conception.
De quel type de signal d'entraînement ce buzzer a-t-il besoin ?
Il nécessite un signal CA, généralement une onde carrée ou PWM à environ 4000Hz. Une tension continue constante ne produira pas de son et pourrait endommager le élément piézoélectrique.
Puis-je le piloter directement à partir d’une broche du microcontrôleur ?
Oui, si la tension de sortie de la broche se situe dans la plage 1–30 Vp‑p. À 3,3 V ou des niveaux logiques de 5 V, la sortie sonore sera inférieure aux 80 dB évalués. Un Un tampon de transistor peut être ajouté pour augmenter la tension de commande et le volume.
Quelle méthode de soudure est recommandée ?
Le soudage manuel avec un fer réglé à 350℃ est la méthode standard. Chacun Le joint doit être chauffé pendant 2 à 5 secondes et jusqu'à trois cycles de reprise sont acceptable. Évitez de laisser le boîtier toucher directement la soudure.
Pour des fiches techniques complètes, des tracés de réponse en fréquence ou des tests spécifiques à un lot rapports, veuillez contacter MEIDI avec les exigences de votre projet. Ingénierie le support répond généralement dans un délai d’un jour ouvrable.
