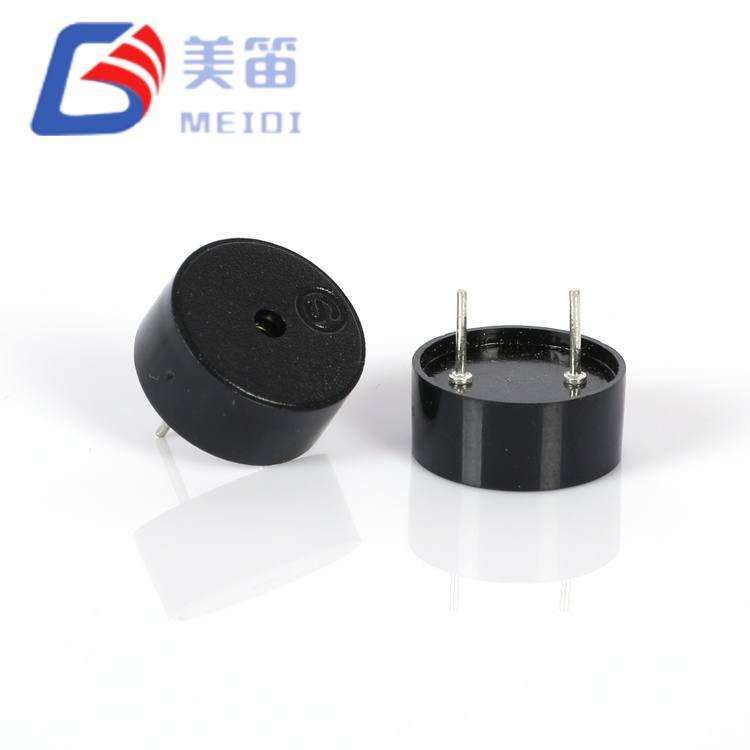

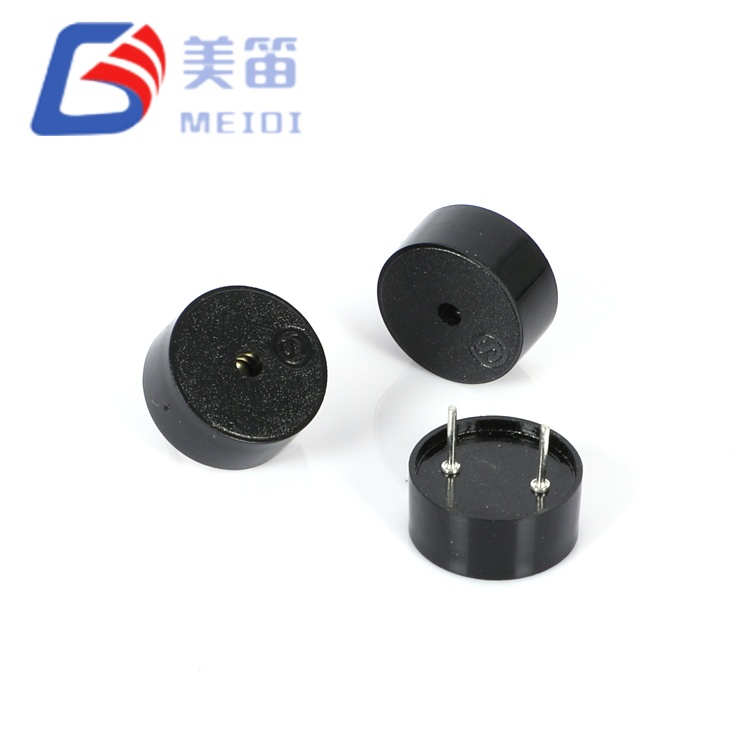

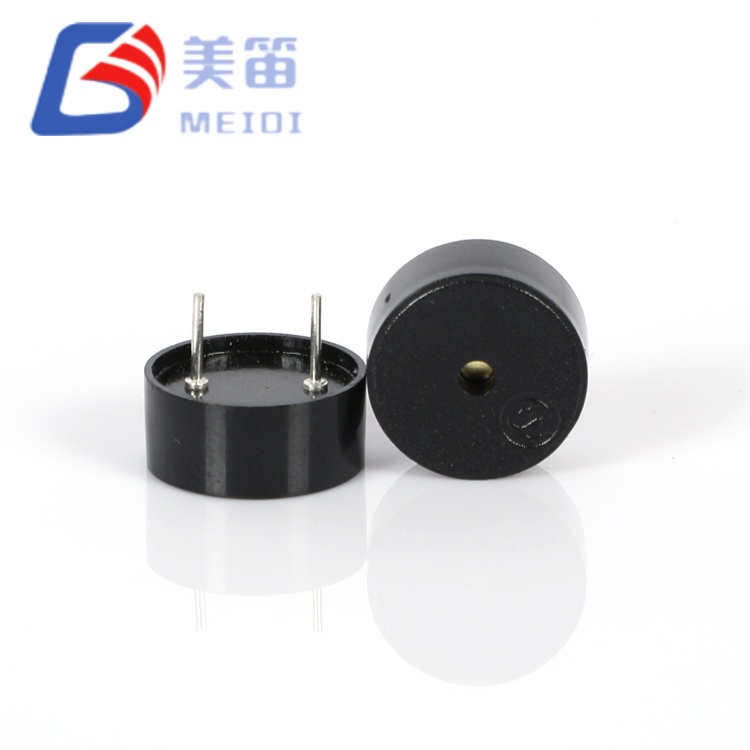

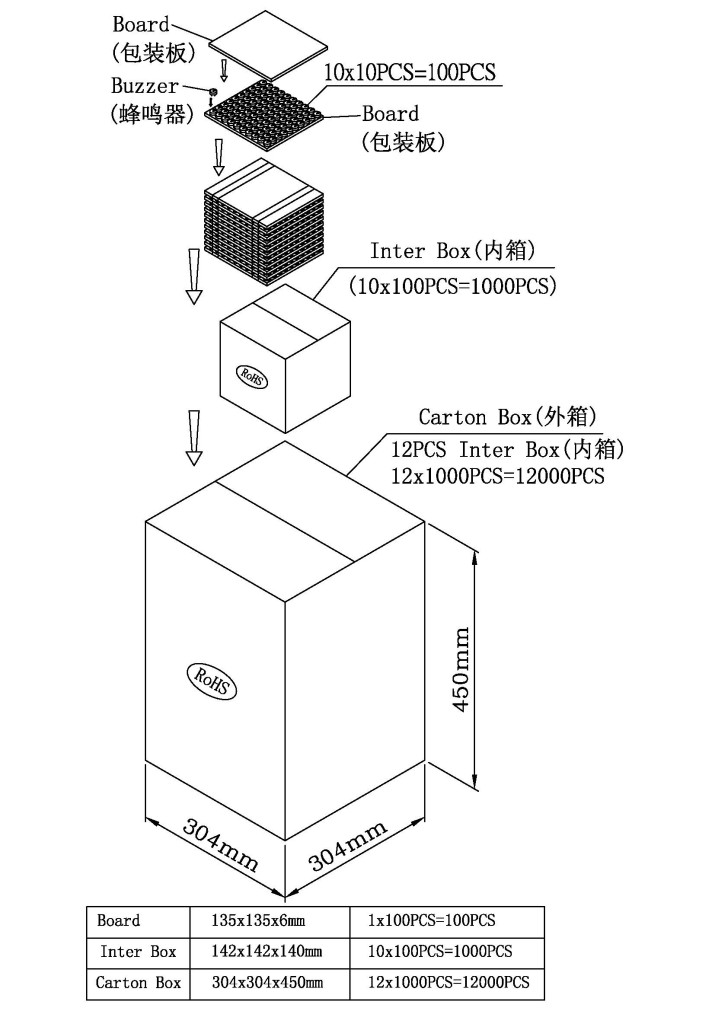

Buzzer passif piézoélectrique à ressort avec broche Pogo

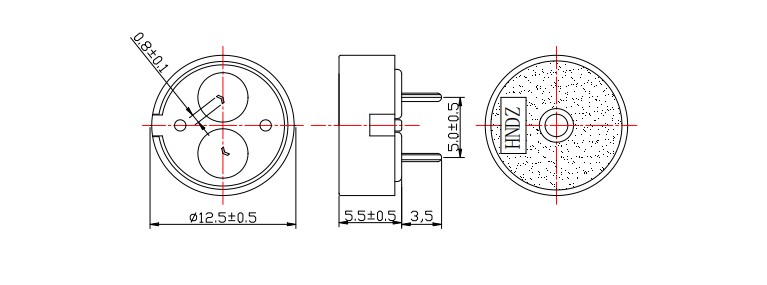

Le buzzer passif piézoélectrique à ressort avec Pogo Pin est un buzzer passif piézoélectrique traversant conçu pour les applications où le dégagement de l'axe z du PCB est la principale contrainte mécanique. Avec une hauteur de seulement 5,5 mm et un poids de 0,60 g, il offre le même rendement acoustique (83 à 86 dB à 4 000 Hz) que les variantes plus hautes de 7,0 mm, tout en s'insérant dans des enveloppes d'assemblage totales inférieures à 6 mm, y compris l'épaisseur du PCB, les joints de soudure et le dégagement du boîtier.

Fabriqué dans l'usine de Jiangsu certifiée ISO‑9001 de MEIDI, ce composant exploite un diaphragme en céramique réglé avec précision et une cavité interne optimisée pour maintenir l'efficacité de résonance malgré la hauteur réduite. Sa plage de fonctionnement ultra-large de 1 à 30 V élimine le besoin de références spécifiques à la tension, simplifiant ainsi la gestion des nomenclatures sur les gammes de produits 3,3 V, 5 V, 12 V et 24 V. Avec une consommation de courant mesurée de seulement 0,63 à 0,78 mA à 5 Vp-p, il offre une réduction de la consommation électrique de 40 à 60 fois par rapport aux alternatives électromagnétiques, ce qui le rend idéal pour les appareils portables alimentés par batterie, les appareils médicaux portables et les capteurs IoT.

Avantages fondamentaux de l'ingénierie

Profil ultra fin de 5,5 mm – réduction de la hauteur de 21 % par rapport aux alternatives de 7,0 mm ; permet des assemblages sur l'axe Z au total inférieur à 6 mm, y compris les circuits imprimés et les soudures

Parité des performances acoustiques – 83–86 dB à 4 000 Hz correspond aux variantes plus épaisses ; aucune pénalité SPL pour le facteur de forme mince

Plage de fonctionnement ultra-large de 1 à 30 V – un seul SKU remplace les buzzers spécifiques à la tension sur les systèmes 3,3 V, 5 V, 12 V et 24 V.

Charge capacitive de 12 nF – entraînement direct MCU GPIO dans la plupart des applications ; capacité légèrement supérieure à celle des variantes 10 nF pour une sortie légèrement plus forte à la même tension

Masse ultra légère de 0,60 g – 9 % plus légère que les alternatives de 0,66 g ; minimise la charge inertielle dans les conceptions portables et portables

Montage polarisé traversant – rétention mécanique et protection de polarité dans les installations industrielles et automobiles

Environnements d'application – Là où la hauteur compte

Appareils de santé portables – alertes d'objectif du tracker de fitness, tonalités de notification de la montre intelligente et carillons d'appariement d'appareils audibles où une épaisseur totale de 6 mm est la limite portable

Nœuds de capteurs IoT ultra fins : avertissements de seuil environnemental, alertes d'altération et tonalités d'état de connectivité dans une épaisseur totale de l'appareil inférieure à 10 mm

Instruments médicaux portables : alertes de fièvre par thermomètre numérique, tonalités de limite de l'oxymètre de pouls et bips de fin d'ECG portables dans des appareils de poche.

Dispositifs de cartes à puce et de jetons : tonalités de confirmation de transaction, retour de saisie du code PIN et avertissements de batterie faible dans les dispositifs de sécurité au format carte de crédit

Modules intérieurs automobiles 12 V/24 V – rappels de ceinture de sécurité, carillons de contact et retour d'informations sur l'outil de diagnostic sans régulateur de tension au-dessus

Panneaux de commande industriels 24 V – indication de défaut, tonalités de fin de cycle et alertes de fin de course dans les systèmes PLC et logiques à relais

Excellence de fabrication – Assurance qualité de MEIDI

MEIDI produit le HNR‑1255 PA5.0 sur des lignes d'assemblage piézoélectriques dédiées avec pressage céramique automatisé, cuisson d'électrodes et encapsulation du boîtier. Notre base de fabrication du Jiangsu fonctionne sous la gestion de la qualité ISO 9001 : 2015, avec un contrôle statistique des processus à chaque étape – de l'inspection des matières premières à la vérification acoustique finale.

Chaque lot de production fait l'objet d'une qualification complète :

Test de capacité à 100 % – vérification 12 nF ±40 % à 1 kHz ; la plage mesurée de 11,7 à 14,2 nF garantit une correspondance cohérente des pilotes

Échantillonnage de fréquence de résonance – vérification statistique 4 000 Hz ±12,5 % ; plage de mesure typique 3900–4080 Hz

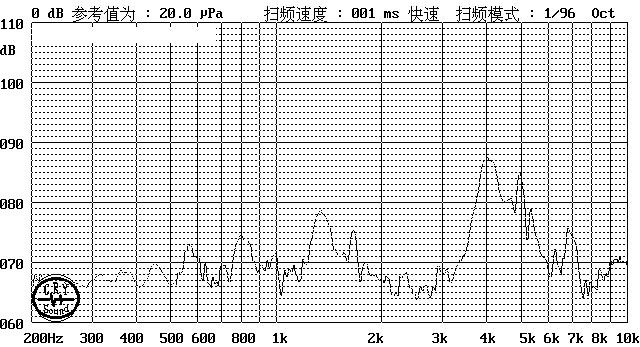

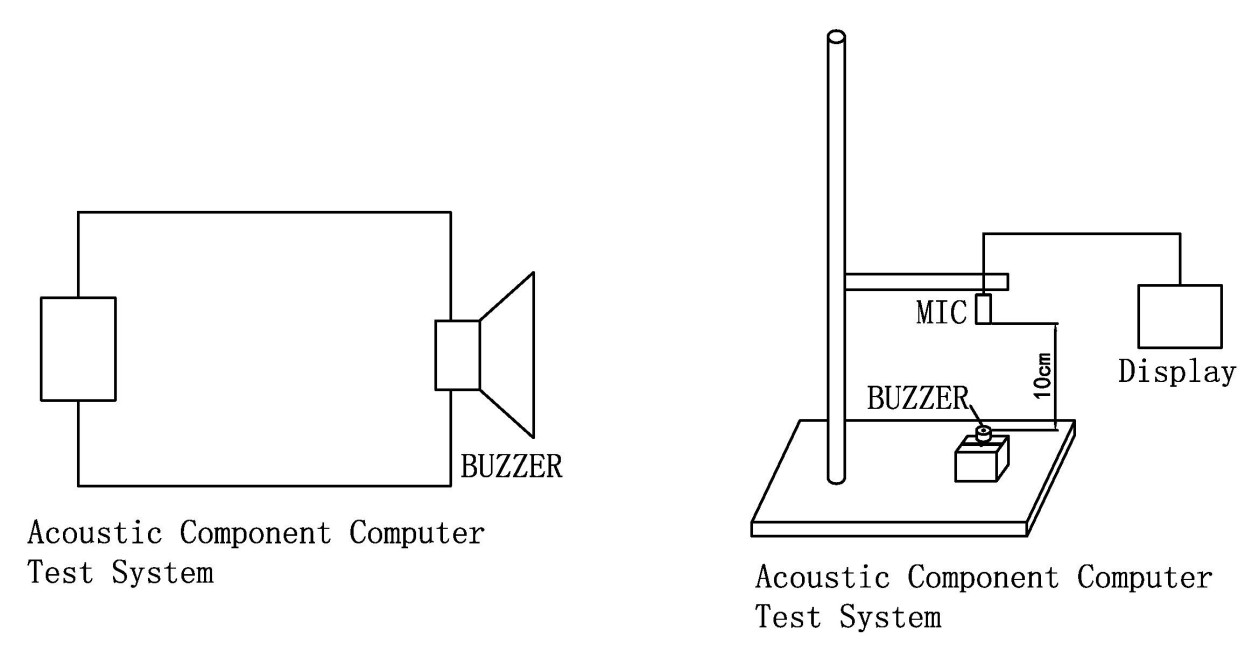

Vérification par lots SPL – ≥80 dB minimum à 5 Vp‑p, 4 000 Hz ; la plage d'échantillonnage de 83 à 86 dB confirme la cohérence acoustique

Validation de la consommation de courant – ≤10 mA maximum ; mesuré entre 0,63 et 0,78 mA confirme une efficacité inférieure au milliampère

Stockage à haute température – 48 heures à +80 ± 2 ℃ ; récupération des paramètres après 2 heures de stabilisation ambiante

Stockage à basse température – 48 heures à -30 ± 2 ℃ ; activation vérifiée à 1V minimum

Cycle de choc thermique – 5 cycles entre -30 ℃ et +80 ℃ avec un maintien de 30 minutes par extrême

Validation des contraintes mécaniques – vibration sinusoïdale (10–55 Hz, amplitude de 1,0 mm, axes XYZ, 0,5 heure cumulée) et chute libre de 75 cm sur du bois dur de 10 mm (3 impacts)

Résistance à l'humidité – 48 heures à 50 ± 5 ℃ / 90–95 % HR suivi de 2 heures de récupération et de caractérisation électrique

Résistance thermique de soudure – 250 ± 5 ℃ pendant 10 ± 0,5 secondes avec un espace corps-soudure de 2,0 mm

Tous les composants sont conformes aux normes RoHS, REACH et UL94 V‑0. Les marquages ​​de code de lot sur chaque unité permettent une traçabilité de 10 ans jusqu'à la date de production, les données de test et les certificats de matières premières.

FAQ sur l'ingénierie – Informations pratiques pour les concepteurs

Q1 : Comment la hauteur de 5,5 mm affecte-t-elle la sortie acoustique par rapport au HNR‑1207 PA6.5 de 7,0 mm ?

Le rendu acoustique est équivalent. Les deux modèles offrent 83 à 86 dB à 4 000 Hz et 5 Vp‑p. Le HNR‑1255 PA5.0 y parvient grâce à une géométrie de cavité interne optimisée et à un réglage des éléments en céramique qui maintient l'efficacité de résonance malgré la hauteur réduite. Le compromis est une capacité légèrement plus élevée (12 nF contre 10 nF) et une consommation de courant légèrement accrue (0,63 à 0,78 mA contre 0,45 à 0,54 mA), toutes deux encore inférieures au milliampère et négligeables en pratique. Pour les conceptions où 7,0 mm s'adaptent, les deux modèles fonctionnent de manière identique. Pour les contraintes inférieures à 6 mm sur l'axe z, seule la variante de 5,5 mm est admissible.

Q2 : Le HNR‑1255 PA5.0 peut-il remplacer le HNR‑1207 PA6.5 dans une conception existante sans modification du circuit ?

Oui, avec une vérification mineure. Les deux partagent un diamètre identique de 12,5 mm, une plage de 1 à 30 V, une résonance de 4 000 Hz et une configuration de broches traversantes. La capacité de 12 nF (contre 10 nF) augmente le courant de commande d'environ 20 % à la même tension et fréquence – de 0,5 mA à 0,6 mA typique. Ceci est tout à fait à la portée de n'importe quel MCU GPIO ou circuit pilote déjà conçu pour le HNR‑1207. Vérifiez les zones d'interdiction du PCB : la hauteur de 5,5 mm peut réduire le dégagement requis sur l'axe z, permettant potentiellement un empilement de composants plus dense au-dessus du buzzer.

Q3 : Quelle est la tension de commande minimale pour une sortie sonore dans une conception à pile bouton de 3,3 V ?

Environ 1,5 à 2,0 Vp‑p produit une sortie faible mais perceptible dans des environnements calmes. À 3,3 Vp‑p et 4 000 Hz, attendez-vous à 70–75 dB – suffisant pour les alertes de proximité, les retours de boutons et les tonalités d'état dans les appareils grand public. La spécification ≥80 dB est validée à 5 Vp‑p ; Le fonctionnement à 3,3 V produit un SPL proportionnellement inférieur. Pour les conceptions critiques en termes de batterie, la consommation inférieure au milliampère signifie que même une pile bouton CR2032 (220 mAh) peut durer plus de 300 000 heures de fonctionnement par tonalité intermittente.

Q4 : Comment la capacité de 12 nF affecte-t-elle la sélection du circuit pilote par rapport aux alternatives de 10 nF ?

À 4 000 Hz, la réactance capacitive est d'environ 3,3 kΩ pour 12 nF (contre 4,0 kΩ pour 10 nF). Ce courant de charge légèrement plus élevé reste bien dans les limites d'approvisionnement standard du MCU GPIO (généralement 8 à 20 mA). Pour les circuits intégrés de pilote piézo dédiés, la charge de 12 nF est confortablement conforme aux spécifications. La capacité plus élevée peut en fait être avantageuse : à la même tension de commande, un peu plus d'énergie est transférée à l'élément en céramique, contribuant ainsi à la parité de sortie acoustique avec des variantes plus grandes malgré le volume réduit de la cavité.

Q5 : Le HNR‑1255 PA5.0 est-il adapté aux applications industrielles 24 V à tonalité continue ?

Oui, avec une conception de circuit de commande appropriée. La nature capacitive signifie que le courant reste auto-limité par réactance – environ 1,8 mA RMS à 24 Vp-p et 4 000 Hz. Cependant, une résistance d'amortissement série (100-330 Ω) est recommandée pour supprimer la sonnerie et protéger le transistor de commande des transitoires de charge réactive. Assurez-vous que le circuit de commande résiste aux niveaux de 24 V ; Les broches MCU standard de 3,3 V ou 5 V nécessitent un MOSFET ou un optocoupleur à changement de niveau. Pour un fonctionnement à tonalité continue, la consommation de courant négligeable produit un échauffement minimal du pilote, même à 24 V.

Q6 : Ce buzzer peut-il être utilisé dans des environnements très humides tels que des applications marines ou extérieures ?

Le HNR‑1255 PA5.0 standard n'est pas hermétiquement fermé et est conçu pour des environnements sans condensation de 90 à 95 % d'humidité relative selon le test de résistance à l'humidité (48 h à 50 °C / 95 % HR). Pour une exposition continue en extérieur ou en milieu marin, MEIDI propose un revêtement conforme ou une encapsulation en option personnalisée. Contactez notre équipe d’ingénierie pour discuter des exigences de protection contre la pénétration et des modifications disponibles.
