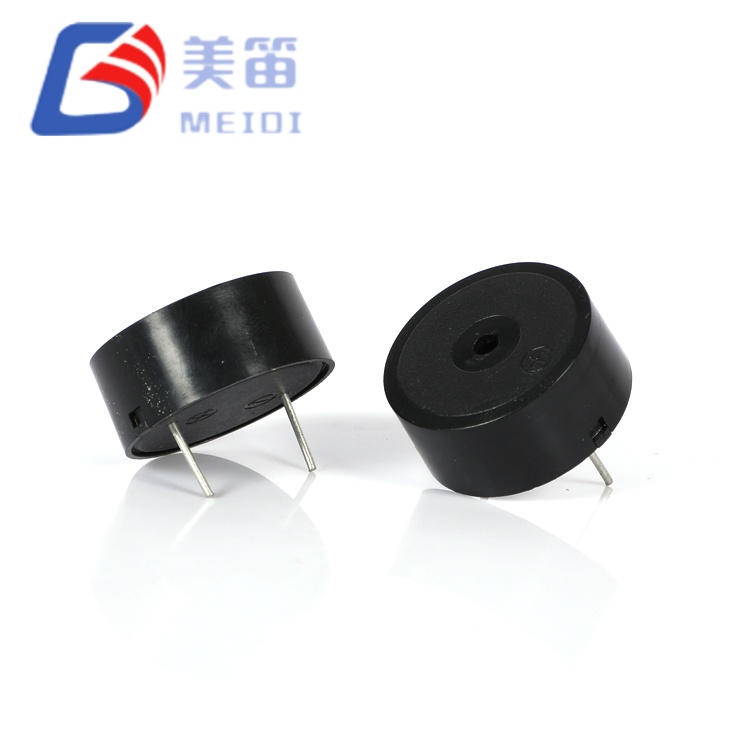

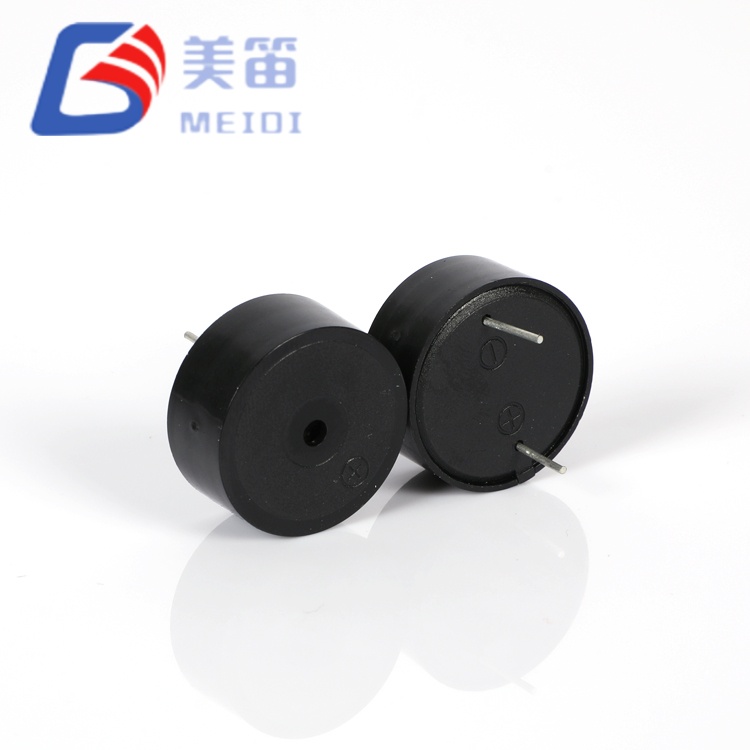

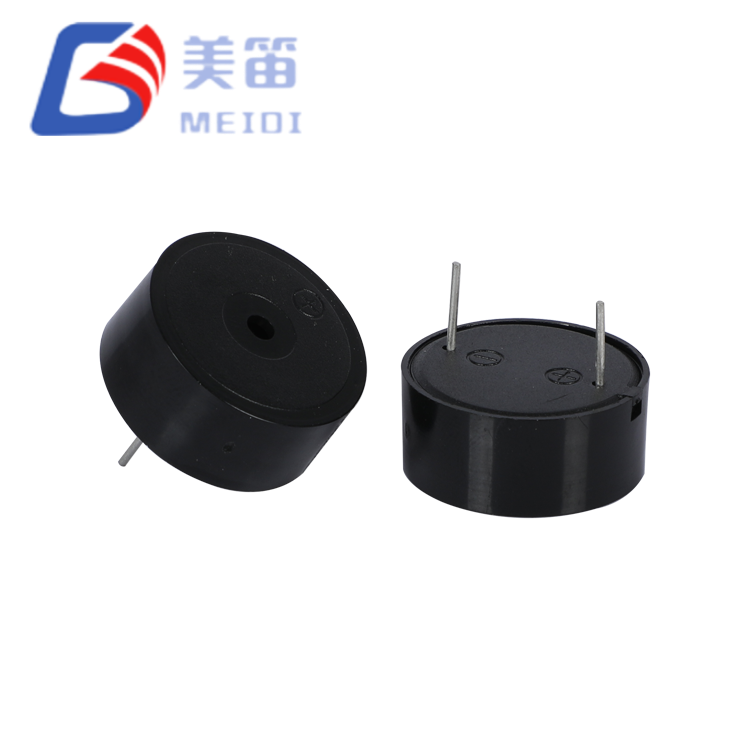

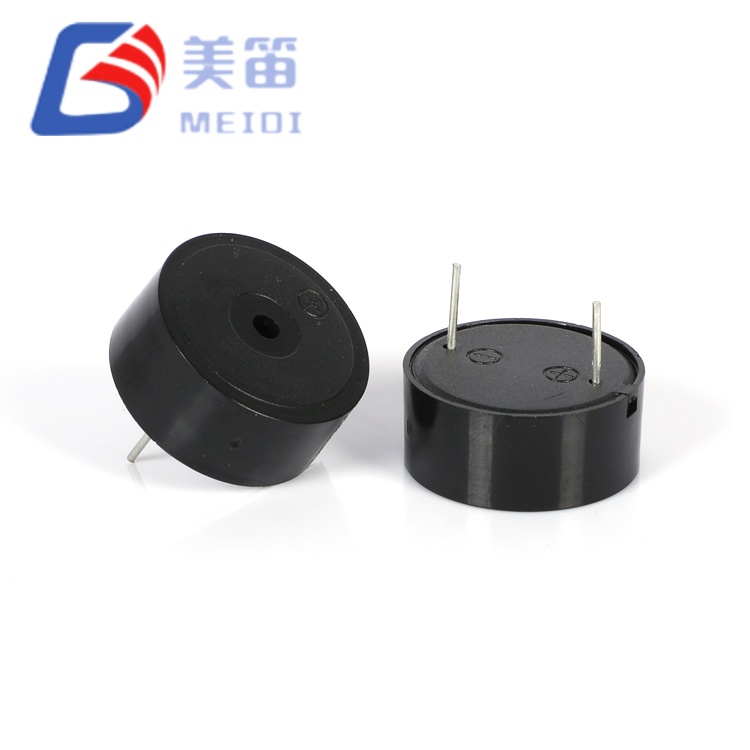

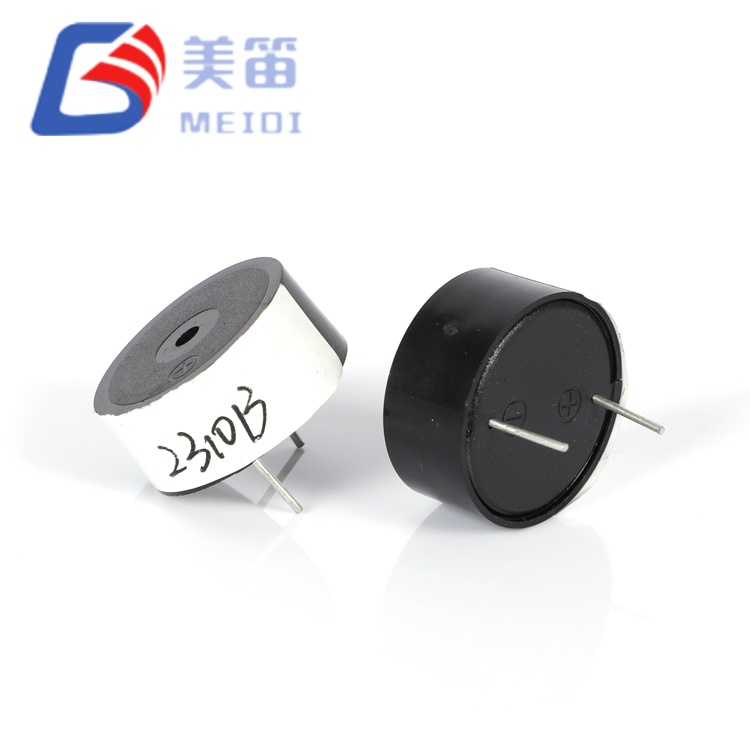

Buzzer actif piézoélectrique actif 2310E

Module acoustique piézo-actif haute tension pour l'intégration de bus industriels :

Fonctionnement natif 12 V CC avec plage de survie de 3 à 24 V — couvre les architectures automobiles, industrielles et sur batterie de secours sans conversion de tension

Circuit oscillateur intégré — tonalité fixe de 3 500 Hz lors d'une application CC ; aucune ressource MCU PWM ou composant de disque externe requis

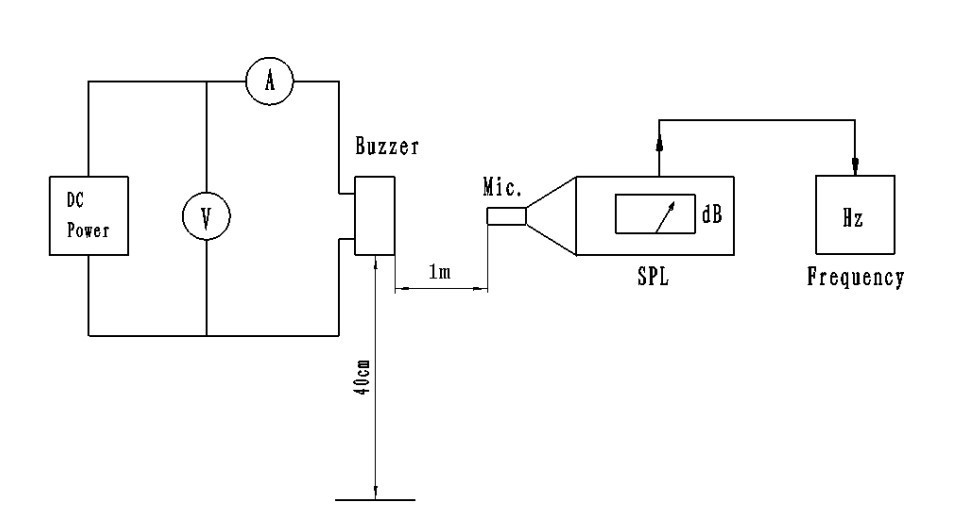

Efficacité acoustique exceptionnelle : le lot d'échantillons mesure 91 à 94 dB, 6 à 9 dB au-dessus du seuil de spécification ≥ 85 dB

Consommation de courant ultra-faible de 4 mA à 12 V — charge électrique 96 % inférieure à celle des alternatives actives électromagnétiques de sortie comparable

Diaphragme piézoélectrique de 23 mm de diamètre avec câble et oreilles de montage — installation flexible pour les applications de montage sur panneau et sur châssis

Boîtier en ABS noir avec soudure à la vague de 260 ℃ et tolérance de reprise manuelle de 350 ℃

Applications typiques

Modules d'alarme API et HMI industriels : indication de défaut, achèvement de cycle et retour sonore d'arrêt d'urgence sur les bus de commande 12 V/24 V ; zéro EMI préserve la précision du capteur analogique

Systèmes d'accessoires automobiles 12 V : avertissements de ceinture de sécurité, alertes de porte entrouverte et carillons de clé de contact ; La survie au démarrage à froid de 3 V garantit une activation fiable lors du démarrage du moteur

Unités d'alimentation sans interruption (UPS) : activation du mode batterie, avertissements de surcharge et alertes de maintenance ; La consommation de 4 mA préserve la capacité de la batterie de secours

Contrôleurs de charge solaire et onduleurs : tonalités de défaut du réseau, alertes de déconnexion de la batterie et notifications de délestage dans les installations hors réseau 12 V/24 V

Machines agricoles et de construction — alarmes de présence de l'opérateur et indicateurs de panne hydraulique ; La limite de fonctionnement de 75 ℃ s'adapte à la proximité du compartiment moteur

Équipements médicaux et de laboratoire : achèvement du cycle de stérilisation, délai d'expiration de l'étalonnage et alertes en cas d'erreur ; la construction piézoélectrique élimine les interférences magnétiques avec les instruments sensibles

FAQ

1. Le buzzer actif piézoélectrique actif 2310E nécessite-t-il un oscillateur externe ou un signal de commande de microcontrôleur ?

Non. Le HND-2310E est un buzzer actif entièrement autonome. Un circuit oscillateur interne génère le signal de commande de 3 500 Hz lors de l'application d'une tension continue comprise entre 3 et 24 V. Aucune sortie PWM, générateur d'onde carrée ou composant de synchronisation n'est requis. Connectez simplement le fil positif à votre source de tension et le fil négatif à la masse (ou au transistor de commutation) pour produire une sortie sonore.

2. Comment la plage de fonctionnement de 3 à 24 V affecte-t-elle la pression acoustique et le courant aux différentes tensions ?

La pression acoustique augmente de manière approximativement linéaire avec une tension de 3 V à 12 V, atteignant la valeur nominale ≥ 85 dB à 12 V. En dessous de 6 V, la sortie peut être marginale pour les environnements bruyants ; au-dessus de 12 V, le SPL continue d'augmenter modestement mais la consommation de courant reste inférieure à 4 mA en raison de la charge capacitive piézoélectrique. À 24 V, le courant de l'oscillateur interne est limité pour protéger le circuit intégré du lecteur ; Le SPL est d'environ 3 à 4 dB au-dessus de la valeur nominale de 12 V. Pour des performances constantes, MEIDI recommande une plage de fonctionnement de 9 à 15 V.

3. Puis-je utiliser le HND-2310E dans un système industriel 24 V sans composants supplémentaires ?

Oui, directement. Le maximum de 24 V est une valeur nominale de fonctionnement continu, pas simplement une limite de survie. À 24 V CC, la consommation de courant reste ≤ 4 mA et l'oscillateur interne maintient une sortie de 3 500 Hz. Aucune résistance série, pince Zener ou régulateur n'est requis. Cela distingue le HND-2310E des buzzers électromagnétiques actifs qui nécessitent généralement une chute de tension au-dessus de leur maximum de 12 V ou 16 V.

4. Quelle est la durée de vie acoustique pratique en fonctionnement continu de 12 V à 75 ℃ ?

Minimum prévu de 5 000 heures à 12 V et +75 ℃ ambiant. Le principal mécanisme d'usure est la dépolarisation piézoélectrique de la céramique sous une polarisation continue et une contrainte thermique soutenues. Pour un service intermittent (par exemple, alerte de 2 secondes toutes les 60 secondes), la durée de vie s'étend proportionnellement au-delà de 50 000 heures. Pour les applications d'alarme continue dans des environnements à haute température, MEIDI recommande de mettre en œuvre un cycle de service de 50 % (1 seconde allumée, 1 seconde éteinte) pour préserver la polarisation céramique et prolonger la durée de vie au-delà de 15 000 heures.

5. Quelles options de montage la configuration fil-fil avec oreilles de montage offre-t-elle ?

Le HND-2310E est doté de fils flexibles (généralement de 80 à 100 mm) avec des oreilles de montage intégrées dans le boîtier ABS. Cette configuration prend en charge :
Montage sur panneau : sécurisé via des vis M2,5 ou M3 à travers les oreilles de montage pour les indicateurs d'alarme du panneau avant
Montage sur châssis – se fixe aux cadres ou supports métalliques dans les applications automobiles et de machines.
Installation adjacente au PCB : acheminez les câbles à travers les ouvertures du châssis jusqu'aux borniers du PCB ou aux embases de connecteur, éliminant ainsi les contraintes de soudure directe sur le PCB.
Suspension libre : câbles avec bornes de connecteur pour un remplacement modulaire dans un équipement réparable
Les oreilles de montage offrent une décharge de traction mécanique indépendante des connexions électriques, réduisant ainsi la fatigue induite par les vibrations par rapport aux supports à broches traversantes.
