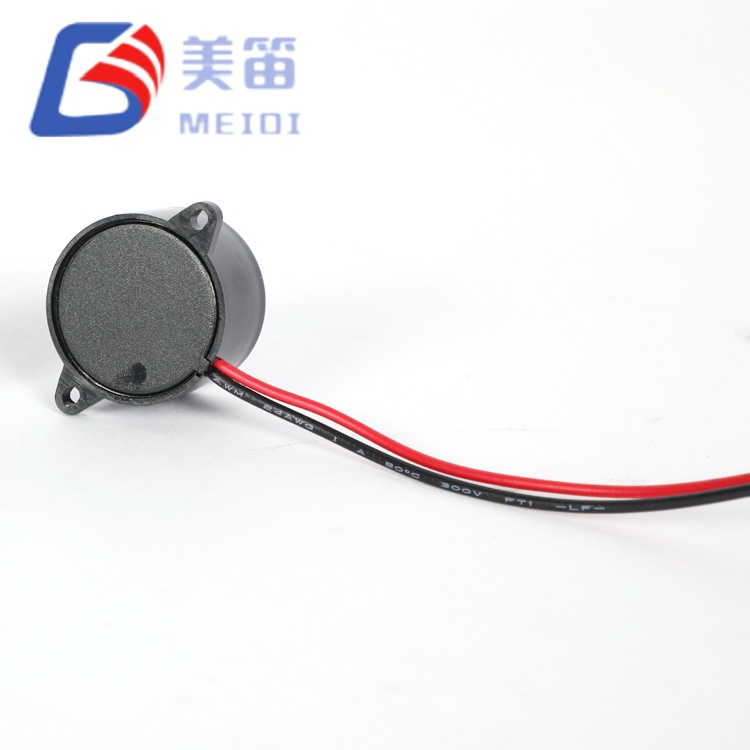

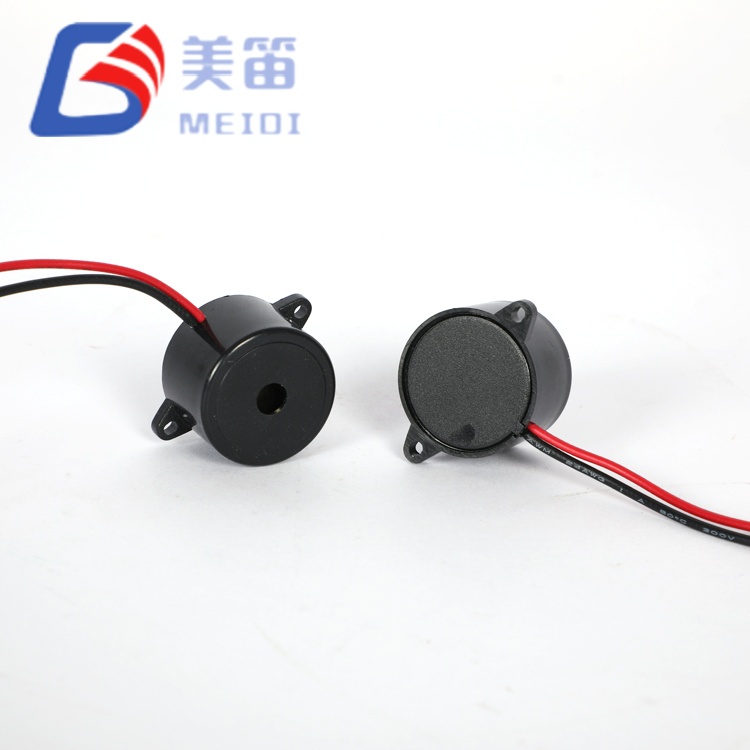

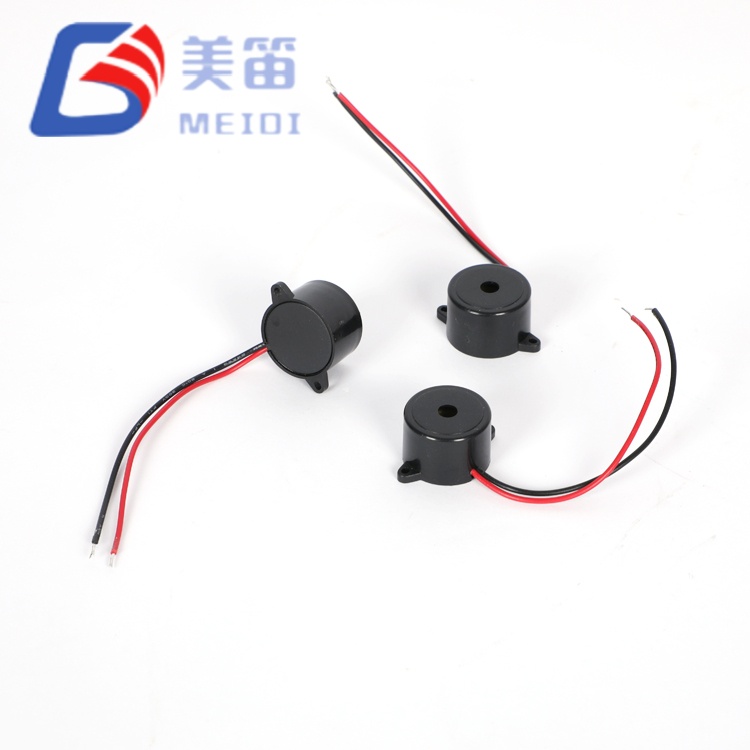

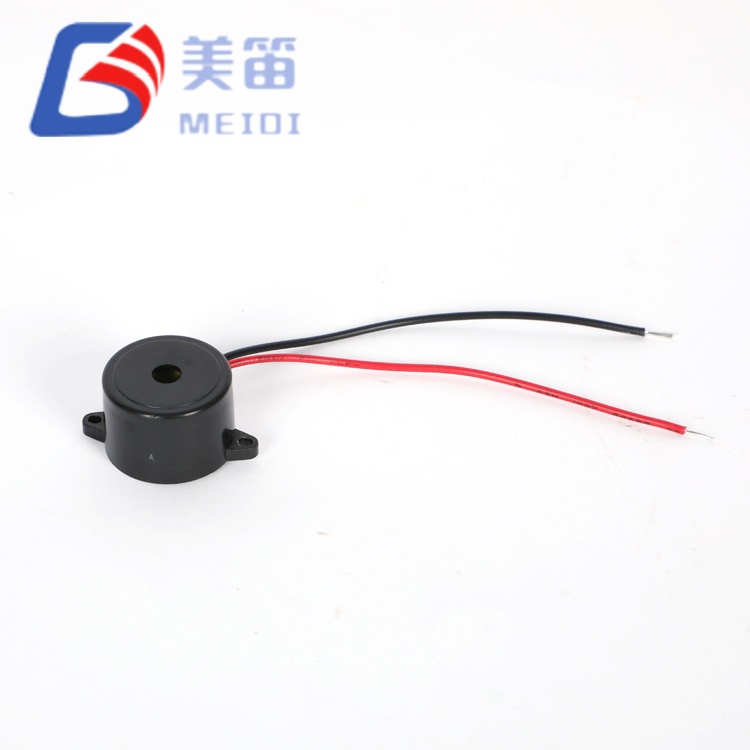

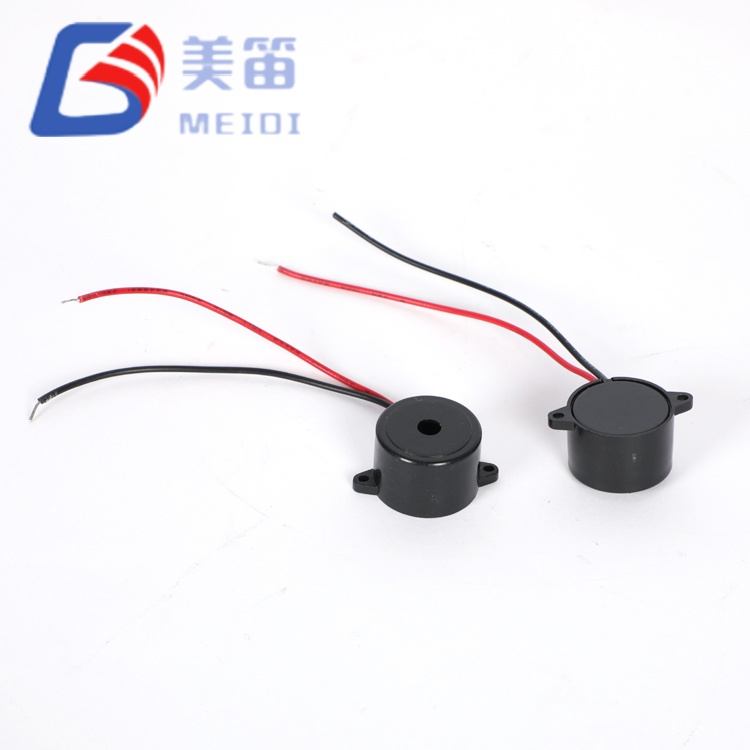

Le HND‑2316L est la configuration de fil conducteur de la plate-forme de buzzer actif de 23 mm de MEIDI. Il intègre le même moteur acoustique et le même circuit d'entraînement que le buzzer piézoélectrique actif traversant 2316 avec fils, mais remplace les broches du PCB par des fils volants, permettant de découpler la source sonore de le circuit imprimé. L'oscillateur intégré répond à toute alimentation CC comprise entre 3 V et 24 V et délivre une tonalité de 3 000 Hz. À la tension nominale de 12 V CC, le niveau de pression acoustique atteint au moins 90 dB mesuré à 10 cm. Le boîtier ABS conserve l'empreinte Φ23 × 16 mm, et l'ensemble pèse 5g. Cette partie est communément spécifiée lorsque le buzzer doit être situé derrière une grille avant, à l'intérieur d'une porte battante ou à une hauteur différente du boîtier électronique principal.
Terminaison de fil conducteur pour un placement à distance loin du PCB
Performances électriques et acoustiques identiques au HND‑2316 : ≥90dB, 3000Hz
Circuit de commande intégré — 12 V CC, plage de fonctionnement de 3 à 24 V CC
Boîtier ABS noir, Φ23 × 16 mm, 5 g
MEIDI produit le buzzer piézoélectrique actif 2316 avec fils conducteurs dans son usine de Jiangsu, où la séquence d'assemblage comprend la liaison piézo-céramique, l'insertion de PCB, la fermeture du boîtier et un dédié étape de soudure au fil conducteur. Les fils prédénudés sont soudés à la main ou par résistance aux bornes du buzzer sous surveillance de la température et du temps de séjour. Un test de traction est appliqué à un échantillon de chaque lot pour vérifier l’intégrité mécanique. Fil suivant fixation, chaque unité est protégée acoustiquement : le SPL, la fréquence et le courant sont mesuré à 12 Vp‑p, 3 000 Hz à l'aide d'une station de test automatisée. Taux de transmission et la distribution SPL sont enregistrées pour la traçabilité des lots.
La même suite de sept éléments de fiabilité utilisée pour le HND‑2316 (humidité, haute température) stockage, stockage à basse température, cycles thermiques, chutes, vibrations, résistance à la chaleur de soudure) est appliqué aux échantillons HND‑2316L. Les résultats des tests sont disponibles pour les clients nécessitant données de qualification dans le cadre de leur processus d’approbation des composants.
| Paramètre | Valeur | Conditions d'essai/Remarques |
| Type de produit | Buzzer actif piézoélectrique avec fils conducteurs | — |
| Tension nominale | 12 VCC | — |
| Tension de fonctionnement | 3 à 24 VCC | — |
| Fréquence de résonance | 3 000 ± 500 Hz | — |
| Sortie sonore à 10 cm | ≥90dB | Onde carrée de 3 000 Hz, 12 Vcrête-crête |
| Consommation actuelle | ≤10 mA | Onde carrée de 3 000 Hz, 12 Vp‑p ; tableau des paramètres ≤10mA ; l'en-tête du rapport de test peut faire référence à ≤ 15 mA — voir le résumé du rapport de test |
| Température de fonctionnement | -20 ℃ ~ +80 ℃ | Continu |
| Température de stockage | -30 ℃ ~ +85 ℃ | Hors fonctionnement |

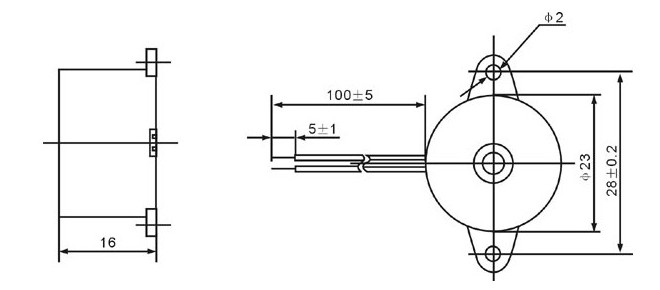

| Dimensions (Diamètre × H) | Φ23 ± 0,5 × 16 ± 0,3 mm | Corps uniquement ; Tolérance de dessin ±0,5 mm sauf indication contraire |
| Poids | 5g | — |
| Matériau du boîtier | ABS noir | — |
| Capacitance | 12 ± 40 % nF | Valeur de référence par en-tête de spécification ; non vérifié par échantillon |
| Type de connexion | Fils de connexion | Soudure manuelle aux fils |
Étant donné que le buzzer piézoélectrique actif 2316 avec fils n'est pas limité par une empreinte PCB, les concepteurs ont la liberté de positionnez le buzzer pour une audibilité maximale ou pour s'adapter à des géométries irrégulières de l'enceinte. Quelques pratiques permettent de préserver la fiabilité à long terme :
Points d'ancrage des fils :Dans l'enceinte hôte, acheminez les câbles vers un bornier fixe ou utilisez un serre-câble monté sur une entretoise à moins de 20–30 mm du corps du buzzer. Cela isole les joints soudés des vibrations et des tiraillements accidentels.
Considérations sur la longueur du fil :Des longueurs de fil standard sont proposées ; plus longtemps des options personnalisées peuvent être fournies. Lorsque vous spécifiez des leads étendus, tenez compte des résistance série et son effet négligeable sur l'entrée piézo haute impédance, mais également le potentiel d'EMI rayonné par l'oscillateur interne du buzzer. Un un agencement à paires torsadées ou une petite perle de ferrite peut atténuer ce problème dans les circuits sensibles.
Acoustique de l’enceinte :Si le buzzer est placé derrière un panneau perforé ou une grille, assurez-vous que la zone ouverte est au moins équivalente au diamètre de l'orifice sonore. Une ouverture très restreinte peut atténuer le SPL de plusieurs décibels.
Soudure manuelle aux fils :Température du fer de 350 ± 10 ℃ pendant 2 à 5 secondes est recommandé, avec de la chaleur appliquée principalement sur le fil. Évitez de soulever ou de plier le fil à la sortie du boîtier lors de la manipulation.
Panneaux d'équipement où le buzzer est monté sur la façade avant et câblé à un carte de commande située plus profondément dans le châssis.
Détecteurs de sécurité nécessitant une alerte sonore à une altitude spécifique, séparés de l'électronique du capteur.
Machines industrielles avec points d'alarme distribués, tous connectés via un faisceau de câbles à un seul contrôleur logique.
Modules complémentaires du marché secondaire automobile (kits de capteurs de stationnement, indicateurs d'angle mort) où le buzzer est raccordé à un circuit 12 V existant.
Projets de modernisation remplaçant un buzzer défectueux monté sur PCB par un équivalent filaire lorsque la refonte du conseil d'administration n'est pas pratique.

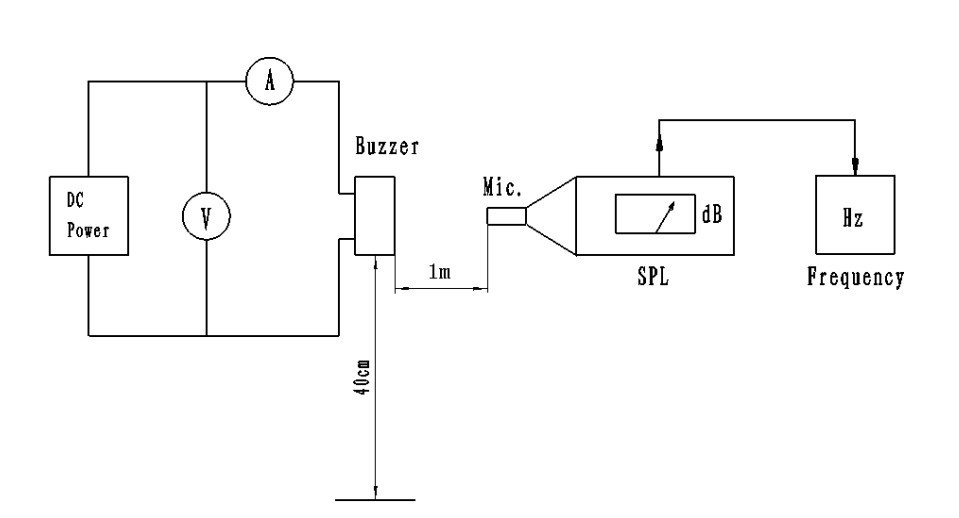

Le buzzer piézoélectrique actif 2316 avec fils suit le même protocole de test acoustique que le HND‑2316 : carré 12 Vp‑p onde à 3000Hz, mesurée à 10cm. Les données d'échantillonnage confirment le SPL ≥90 dB et la fréquence dans les 3000 ± 500 Hz. Certains en-têtes de rapports de test indiquent une limite de courant de ≤ 15 mA, ce qui Diffère de la valeur ≤10mA dans le tableau des paramètres. En pratique, le courant mesuré les valeurs sont systématiquement bien inférieures aux deux limites. Pour la documentation des tests correspondant à un lot de livraison spécifique, contacter MEIDI.
Conclusion : RÉUSSITE. L'apparence, la polarité et la fixation des fils répondent aux normes d'acceptation.
1. Appliquez la tension CC uniquement dans la fenêtre 3-24 V. Transitoires au-delà de cette plage peut endommager le circuit intégré de l'oscillateur.
2. Le boîtier est ouvert et n'est pas conçu pour résister à la pénétration de liquide. Gardez le son Port sec et exempt de résidus de flux.
3. Dans les environnements contenant des gaz corrosifs (ammoniac, composés soufrés), placer le buzzer dans un compartiment protégé ou appliquer un revêtement conforme uniquement sur le zone terminale, en évitant le diaphragme acoustique.
4. SPL dépend de l’offre. Vérifiez que la tension de conduite et le courant disponible répondre aux exigences du buzzer sous charge.
5. N'obstruez pas le port audio. Même une couverture partielle peut faire chuter la production de 3 à 6 dB et décalez le pic de résonance.

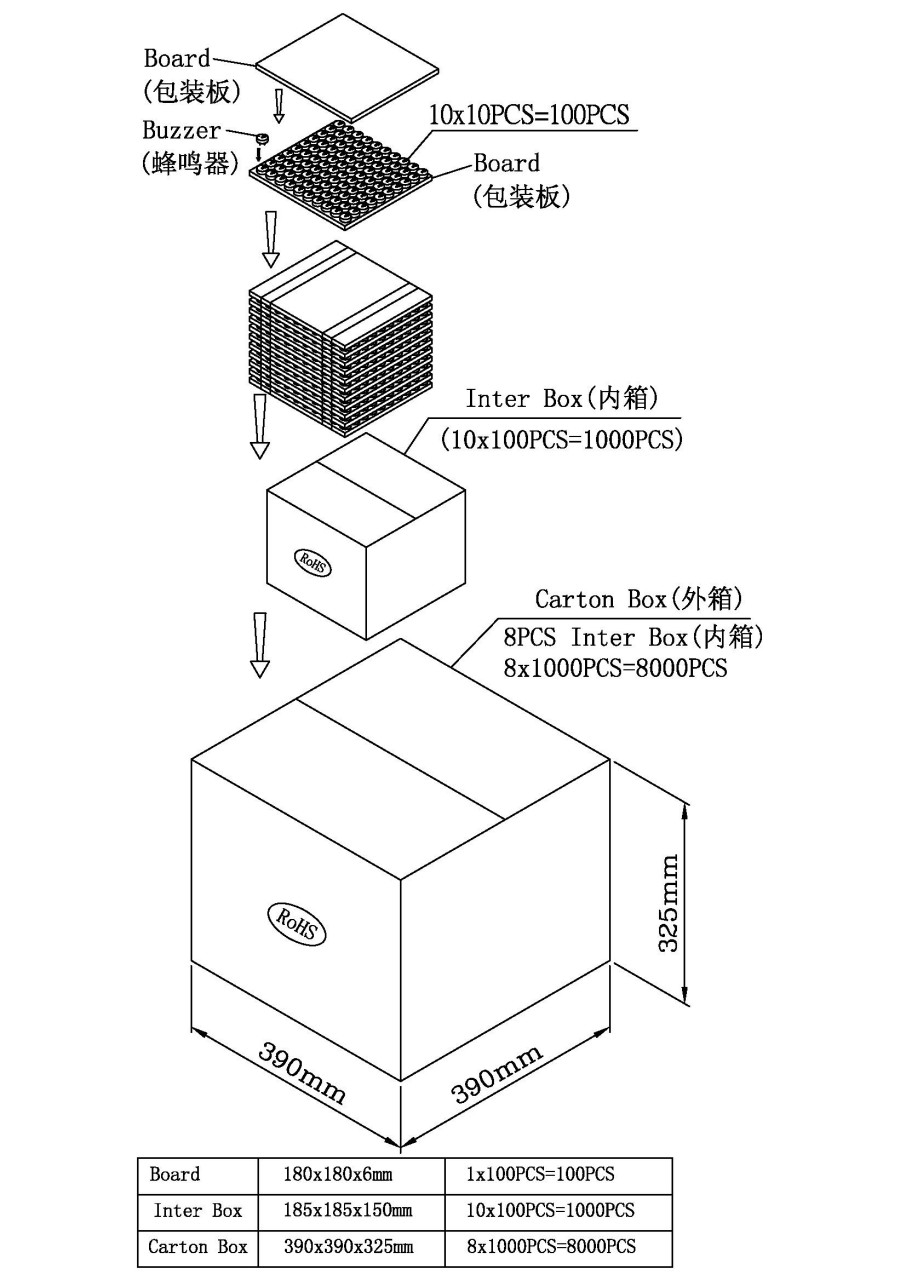

6. Conserver scellé avec un déshydratant. L'absorption d'humidité peut oxyder les brins de fils conducteurs et réduire la soudabilité.
7. Après l'installation, fixez les fils avec un serre-câble. Fils sans retenue peut transmettre des chocs mécaniques aux joints de soudure, provoquant éventuellement contacts intermittents.
Q1 : Le HND‑2316L est-il électriquement identique au HND‑2316 ?
Oui. Les deux partagent la même tension nominale, plage de fonctionnement, fréquence, SPL et spécifications actuelles. La seule différence est le style de terminaison : fils conducteurs par rapport aux broches traversantes.
Q2 : Puis-je obtenir le HND‑2316L avec des longueurs de fil ou des extrémités de connecteur personnalisées ?
Des longueurs de câbles, des calibres de fils et des terminaisons de connecteur personnalisés sont disponibles. Des quantités minimales de commande typiques s’appliquent. Contactez MEIDI avec votre numéro exact exigences pour une réponse de faisabilité.
Q3 : Le rapport de test indique parfois ≤15 mA. Quelle limite de courant dois-je utiliser ?
Le tableau des paramètres du produit indique ≤ 10 mA, et les mesures réelles des échantillons sont généralement autour de 5 mA. Le chiffre ≤15 mA dans certains en-têtes de rapport est une documentation incohérence. Pour votre commande spécifique, la valeur ≤ 10 mA s'applique, sauf indication contraire. confirmé par MEIDI.
Q4 : Quelle est la distance maximale à laquelle je peux placer le buzzer du circuit de conduite ?
Il n’y a pas de limite fonctionnelle stricte pour les courtes séries. Pour les longueurs de fil dépassant 1 mètre, considérez la chute de tension dans le fil (négligeable pour le niveau faible du buzzer courant) et la possibilité d'EMI rayonnés. Une paire torsadée ou une perle de ferrite est recommandé pour les longs parcours de câbles dans les systèmes sensibles au bruit.
Q5 : Les fils conducteurs sont-ils adaptés au sertissage automatisé ou à la terminaison IDC ?
Le fil standard utilise des conducteurs toronnés qui peuvent être sertis avec des bornes. La connexion à déplacement d'isolant (IDC) n'est pas recommandée en raison de le calibre du fil et le type d’isolation. Contactez MEIDI pour une fiche technique sur les fils.
Q6 : Le HND‑2316L peut-il être utilisé à l'extérieur ?
La plage de températures de fonctionnement permet une utilisation en extérieur dans des climats modérés, mais le boîtier n'est pas résistant aux intempéries. Exposition directe à la pluie, à la poussière ou à la condensation l'humidité doit être évitée. Pour les installations extérieures, placez le buzzer à l'intérieur une enceinte ventilée et résistante à l’eau.
Pour recevoir des fiches techniques complètes, des dessins de configuration de câblage ou des tests de fiabilité rapports pour le HND‑2316L, contactez MEIDI avec les détails de votre projet. Le support technique répond généralement dans un délai d’un jour ouvrable.
