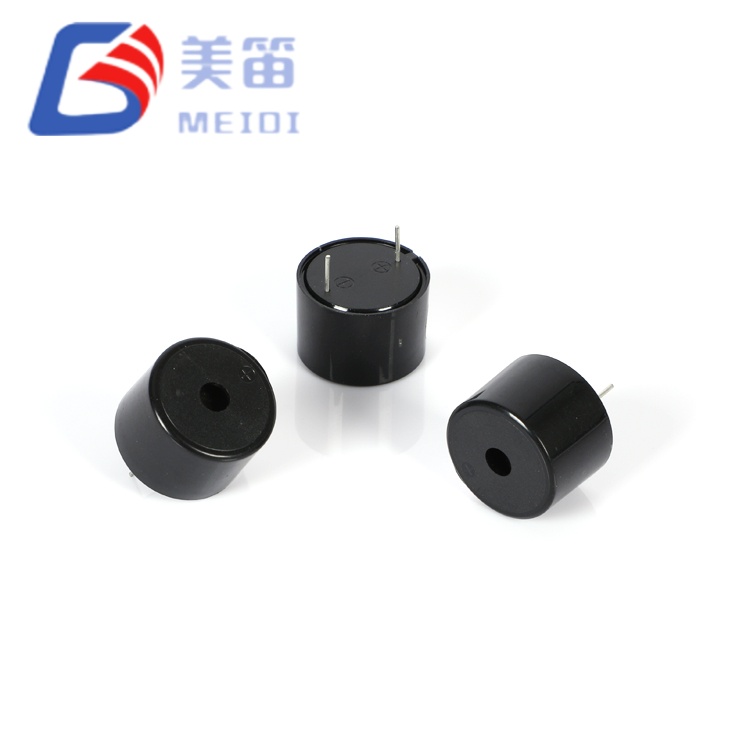

2316 Buzzer piézoélectrique actif

Pour les équipements qui fournissent déjà un rail d'alimentation CC, le buzzer piézoélectrique actif 2316 offre une solution d'alerte sonore autonome qui ne nécessite aucun pilote audio externe ni générateur de signal. À l'intérieur de son boîtier en ABS noir — 23 mm de diamètre et 16 mm de hauteur — un diaphragme piézo de Φ 23 mm est associé à un circuit d'oscillation intégré. L'application de n'importe quelle tension entre 3 V et 24 V CC produit immédiatement une tonalité centrée sur 3 000 Hz. Lorsqu'il est alimenté à 12 V CC nominal, le niveau de pression acoustique atteint au moins 90 dB à une distance de 10 cm, tandis que la consommation de courant reste inférieure à 10 mA. L'unité pèse 5 g et s'installe via des broches traversantes standard, ce qui facilite son intégration dans des cartes soudées à la vague ou assemblées à la main.

Oscillation intégrée — La tension CC produit directement une tonalité de 3 000 Hz

12 VCC, plage de fonctionnement de 3 à 24 VCC

≥90 dB SPL à 10 cm, consommation ≤10 mA dans des conditions de test spécifiées

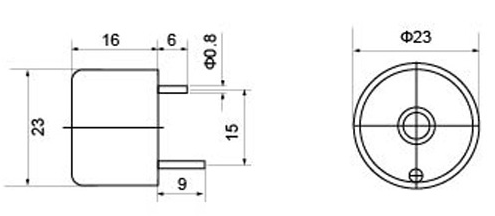

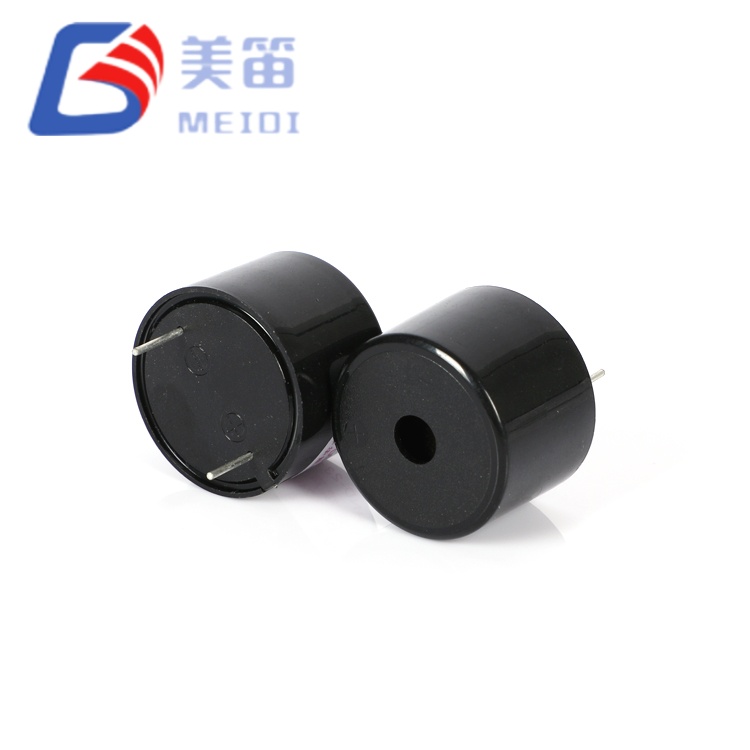

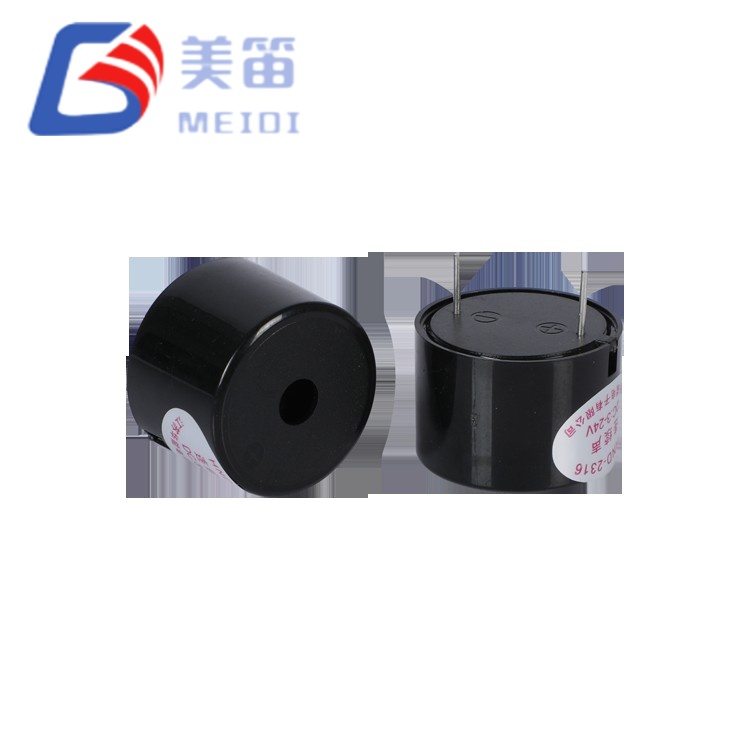

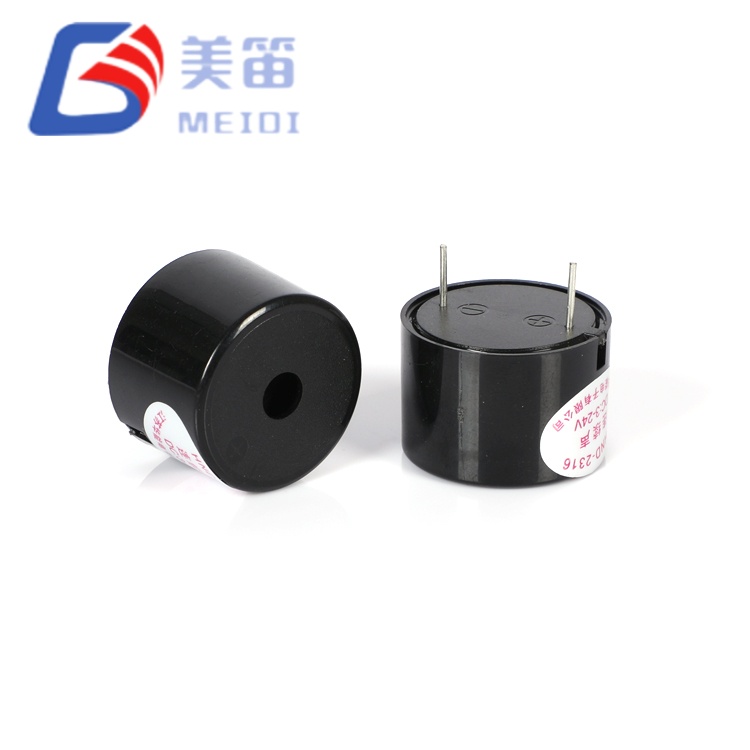

Paquet traversant Φ23,0 × 16,0 mm, 5 g

Fonctionnement continu de -20℃ à +80℃

Architecture des oscillateurs et comportement électrique

Le circuit interne du buzzer piézoélectrique actif 2316 est une topologie auto-oscillante qui excite le diaphragme piézoélectrique à sa résonance mécanique. Le concepteur n'a qu'à fournir une tension continue comprise entre 3 et 24 V ; le circuit intégré intégré gère la génération de fréquence et piloter la mise en forme de la forme d'onde. Cela élimine le besoin d'une source d'horloge externe et simplifie la disposition des PCB.

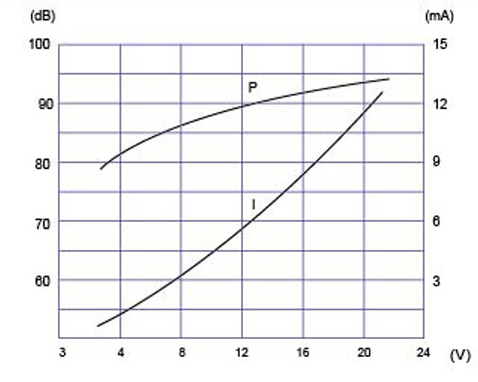

La consommation de courant est spécifiée à ≤ 10 mA lorsqu'elle est mesurée avec une onde carrée de 12 Vp-p à 3 000 Hz, et la consommation réelle en fonctionnement CC tombe généralement en dessous de 6 mA, comme indiqué dans le rapport d'essai. La large tolérance d'alimentation s'adapte à la décroissance de la tension de la batterie, adaptateurs non régulés et fluctuations de bus industriels sans affecter la tonalité stabilité.

Pour le soudage, les méthodes à la vague (260 ℃, 4 à 6 s) et manuelle (350 ℃, 2 à 5 s) sont compatible, avec un maximum de 2 à 3 cycles thermiques. Le jeu recommandé entre le boîtier et le bain de soudure sont de 2,0 mm.

Exemples d'application

Panneaux d'état de machines alimentés en courant continu dans les usines, fonctionnant sur bus 12 V ou 24 V.

Les dispositifs médicaux tels que les moniteurs patient ou les pompes à perfusion, pour lesquels un simple Une tonalité d'alerte CC est requise sans lignes de signal supplémentaires.

Claviers d'alarme de sécurité et contrôleurs d'accès avec assemblage PCB traversant.

Indicateurs d'habitacle automobile (carillon d'ouverture de porte, avertissement de ceinture de sécurité) alimentés par un rail de batterie 12V.

Instruments de test portables fonctionnant à partir d'une cellule Li-ion de 3,7 V, utilisant le large plage de tension pour maintenir l'audibilité lorsque la batterie se décharge.

Notes de manipulation et d'exploitation

1. Appliquez uniquement une tension CC comprise entre 3 et 24 V. Les transitoires ou l'inversion de polarité peuvent endommager de façon permanente le circuit intégré interne.

2. Le boîtier n'est pas scellé. Empêcher les liquides, les résidus de flux ou le nettoyage solvants de pénétrer dans le port audio.

3. Dans les environnements contenant des gaz corrosifs (par exemple, H₂S, SO₂), abritez le buzzer dans un compartiment protégé ou utilisez un revêtement conforme uniquement sur les bornes.

4. La sortie sonore est sensible à la tension d’alimentation. Vérifiez que votre rail d'alimentation peut fournir le courant requis, en particulier lorsque plusieurs buzzers se partagent la même source.

5. Ne bloquez pas l'ouverture acoustique. Même une obstruction partielle peut réduire SPL de plusieurs décibels et décalez la fréquence.

6. Conserver dans des sacs scellés avec un déshydratant jusqu'à l'assemblage. L'humidité peut s'oxyder broches et affecter la soudabilité.

Foire aux questions

1. Le HND‑2316 a-t-il besoin d'un signal externe pour produire du son ?

Non. L'oscillateur intégré génère la tonalité de 3 000 Hz dès qu'une tension continue est appliqué. Il n'est pas nécessaire d'avoir recours à un microcontrôleur, à un circuit intégré de minuterie ou à un signal PWM.

2. Pourquoi le rapport de test utilise-t-il une onde carrée lorsque le buzzer fonctionne en courant continu ?

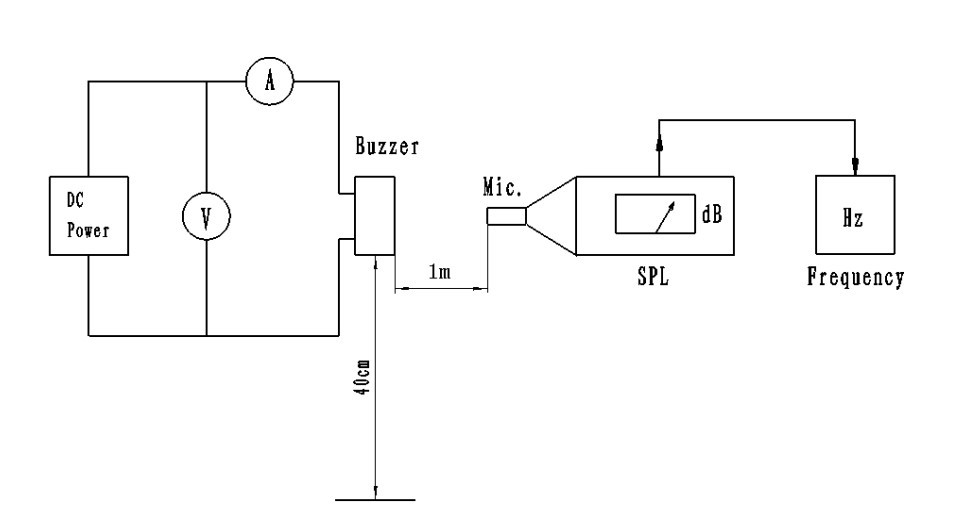

L'onde carrée 12 Vp‑p est une norme de caractérisation utilisée pour vérifier l'acoustique performances dans des conditions électriques contrôlées. Sous alimentation CC, l'interne Le circuit produit une forme d'onde de commande similaire. Pour les données SPL du variateur DC, contactez MEIDI.

3. La spécification mentionne ≤10 mA, mais l'en-tête du rapport de test indique parfois ≤15mA. Quelle valeur s'applique ?

Le tableau des paramètres du produit ≤ 10 mA est la spécification principale. Le ≤15mA Le chiffre dans certains en-têtes de rapport de test est une incohérence dans la documentation. Réel des mesures d'échantillons (généralement autour de 5 mA) confirment la limite inférieure. MEIDI peut fournir une clarification des spécifications de votre commande.

4. Puis-je utiliser le HND‑2316 avec une alimentation de microcontrôleur de 3,3 V ?

Oui, tant que le rail 3,3 V se trouve dans la plage de fonctionnement de 3 à 24 V et peut fournir le courant requis. Le SPL sera inférieur à 12 V ; contactez MEIDI pour courbes de caractérisation tension-vs-SPL.

5. Quel profil de brasage est recommandé pour le brasage à la vague ?

Soudage à la vague à 260 ± 5 ℃ pendant 4 à 6 secondes, le boîtier étant maintenu au moins 2,0 mm de la vague de soudure. Jusqu'à 2 à 3 passes sont autorisées. Soudure manuelle à 350 ℃ pendant 2 à 5 secondes est également acceptable.

6. Le HND‑2316 est-il adapté à une utilisation en extérieur ?

La plage de températures de fonctionnement prend en charge des conditions extérieures douces, mais le le logement n'est pas résistant aux intempéries. Si une exposition à la pluie ou à la poussière est possible, placez le buzzer à l’intérieur d’une enceinte étanche et ventilée.

Demande technique

Pour les fiches techniques, la caractérisation des variateurs CC, les rapports de fiabilité ou les applications prise en charge du HND‑2316, contactez MEIDI avec vos besoins. Ingénierie la réponse est généralement dans un délai d’un jour ouvrable.
