Le HND-2319 est un buzzer piézoélectrique actif de 23 mm de diamètre avec un circuit d'entraînement intégré, logé dans un corps en ABS noir. Le buzzer piézoélectrique actif 2319 fonctionne sur une plage d'alimentation de 3 V à 24 V CC et produit un tonalité nominale de 3 700 Hz à 12 V CC nominal. Le boîtier plus grand de 19 mm, par rapport aux variantes de 16 mm dans la même classe de diamètre, fournit une chambre acoustique élargie qui contribue à un caractère tonal distinct. La consommation de courant est spécifiée à ≤10 mA selon la norme Conditions de test 12 Vc-c, 3 700 Hz. Avec une masse de 5 g et un encombrement traversant identique à la série HND‑2316, ce buzzer est un choix pratique pour les conceptions qui nécessitent un fréquence d'alerte sans modifier la disposition du PCB.
Circuit d'oscillation intégré – la tension continue génère directement une tonalité de 3 700 Hz
12 VCC, plage de fonctionnement de 3 à 24 VCC
Sortie sonore ≥90 dB à 10 cm sous 12 Vp‑p, onde carrée de 3 700 Hz
Consommation de courant ≤10 mA à fréquence et tension nominales

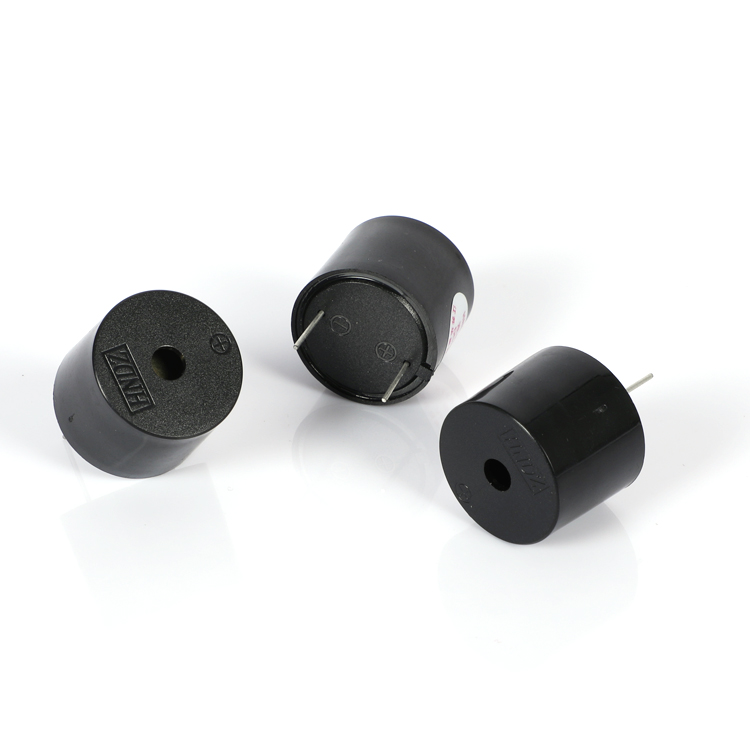

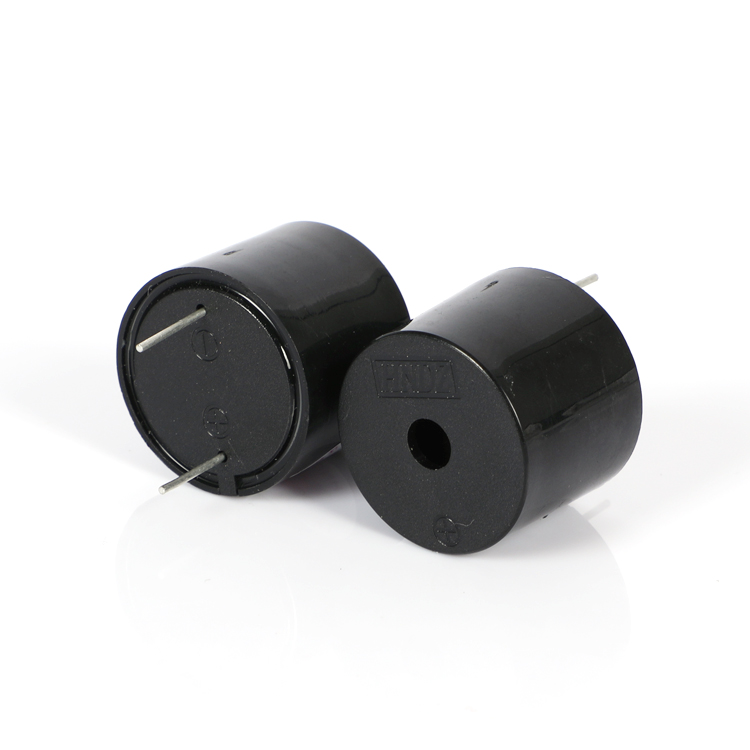

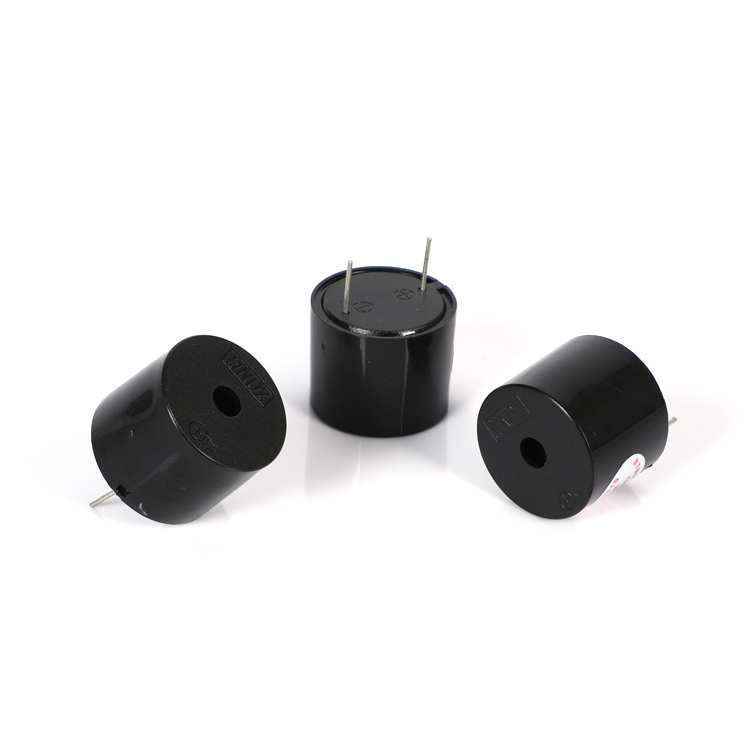

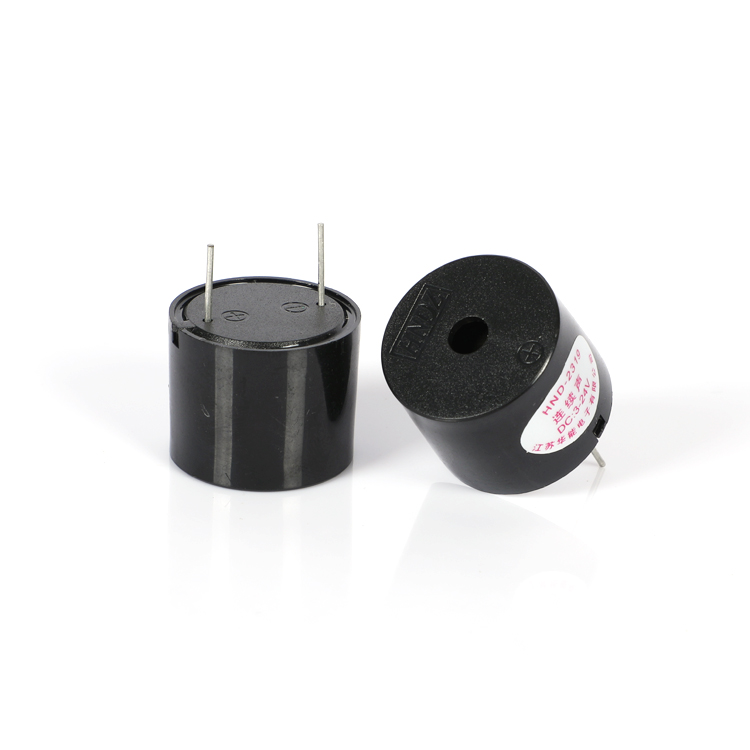

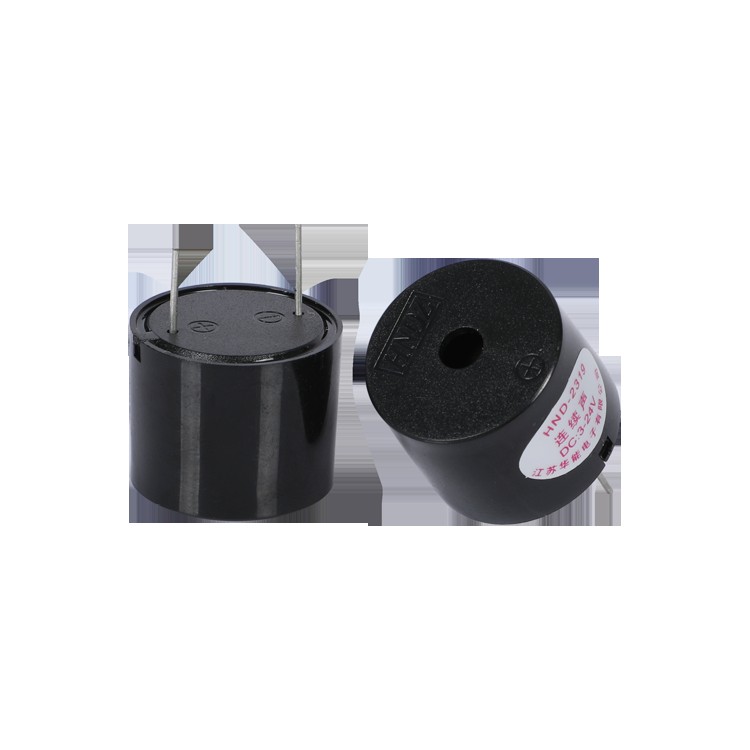

Boîtier ABS noir Φ23 × 19 mm, montage traversant, 5 g
Le buzzer piézoélectrique actif H2319 est réglé sur une fréquence de résonance de 3 700 ± 500 Hz. Cela place sa sortie dans une bande audible plus élevée que le HND‑2316 à 3 000 Hz, ce qui le rend plus adapté aux environnements où une alerte plus précise et plus pénétrante est préférable, comme les espaces ouverts sols industriels ou postes médicaux avec un bruit de fond concurrent. Le ±500Hz La bande de tolérance permet une variation normale de la production tout en gardant le ton à l'intérieur. une plage de perception cohérente.
La hauteur du boîtier de 19 mm crée un volume de cavité interne plus grand que celui de 16 mm. variante. Dans la conception du buzzer piézoélectrique, le volume de la cavité affecte le Helmholtz résonance de la masse d'air enfermée et peut influencer à la fois le niveau de pression acoustique et mise en forme de fréquence. Alors que le HND‑2319 et le HND‑2316 partagent le même objectif de 23 mm diamètre du diaphragme, le volume interne supplémentaire dans le HND‑2319 décale le caractéristiques d'impédance acoustique, contribuant à sa sortie tonale distincte.
Les deux modèles partagent un espacement des broches et une empreinte PCB identiques, permettant aux concepteurs pour évaluer différentes fréquences sans changement de carte. La masse de 5 g est gérable pour les joints de soudure traversants standard dans des conditions de fonctionnement normales niveaux de vibrations.
| Paramètre | Valeur | Conditions d'essai/Remarques |
| Type de produit | Buzzer actif piézoélectrique | — |
| Tension nominale | 12 VCC | — |
| Tension de fonctionnement | 3 à 24 VCC | — |
| Fréquence de résonance | 3700 ± 500 Hz | — |
| Sortie sonore à 10 cm | ≥90dB | Onde carrée de 3 700 Hz, 12 Vcrête-crête |
| Consommation actuelle | ≤10 mA | Onde carrée de 3 700 Hz, 12 Vp‑p ; l'en-tête du rapport de test peut indiquer une valeur de référence différente — voir le résumé du rapport de test |
| Température de fonctionnement | -20 ℃ ~ +80 ℃ | Continu |
| Température de stockage | -30 ℃ ~ +85 ℃ | Hors fonctionnement |
| Dimensions (Diamètre × H) | Φ23 ± 0,5 × 19 ± 0,3 mm | Corps uniquement ; Tolérance de dessin ±0,5 mm sauf indication contraire |
| Poids | 5g | — |
| Matériau du boîtier | ABS noir | — |
| Capacitance | 12 ± 40 % nF | Valeur de référence par en-tête de spécification ; non vérifié par échantillon |
| Type de montage | Trou traversant | Soudure à la vague / manuelle |
Indicateurs d'état des machines industrielles où une alerte de 3 700 Hz élimine le bruit de fond basse fréquence
Équipement de surveillance médicale nécessitant une alarme sonore distincte, distincte des tonalités de l'appareil à 3 000 Hz
Panneaux d'alarme de sécurité et systèmes de contrôle d'accès avec assemblage de circuits imprimés traversants
Avertissements du tableau de bord automobile (carillons d'ouverture de porte, rappels de phares) utilisant une alimentation 12 V CC
Alimentations sans interruption et unités de distribution d'énergie fonctionnant sur un bus 12-24 V CC
Appareils grand public et équipements de vente bénéficiant d’un ton de retour plus aigu
Le buzzer piézoélectrique actif 2319 est assemblé dans l'usine de production de MEIDI à Jiangsu, où la fabrication Le flux comprend le moulage par injection du boîtier ABS, la liaison du diaphragme piézoélectrique, l'assemblage du PCB avec le circuit de commande et le soudage final par ultrasons ou la fixation mécanique de l'enceinte. Les stations de test automatisées mesurent ensuite le niveau de pression acoustique, la fréquence de résonance et le courant consommation pour chaque unité dans les conditions spécifiées de 12 Vp‑p, 3 700 Hz.
Chaque lot de production est échantillonné pour une séquence de fiabilité de sept éléments : exposition à l'humidité, stockage à haute température, stockage à basse température, cyclage thermique, test de chute, vibration l'endurance et la résistance à la chaleur de soudure. Les paramètres de test sont alignés sur ceux du HND‑2319 Fréquence de 3 700 Hz et spécification du boîtier de 19 mm. Ces tests font partie de la norme ISO9001 de MEIDI système de qualité et sont conçus pour vérifier la stabilité des performances dans le cadre de l'environnement contraintes généralement rencontrées lors des opérations d’expédition, de stockage et d’utilisation finale.
Un rapport de test de dix échantillons pour le modèle HND‑2319 est disponible. Le test a été réalisé avec une onde carrée de 12 Vp‑p à 3 700 Hz. Les valeurs SPL mesurées vont de 99 dB à 105 dB, le tout dépassant le minimum ≥90 dB. Les lectures de courant vont de 5,00 mA à 5,33 mA, ce qui est inférieur à la spécification ≤ 10 mA dans le tableau des paramètres. Les mesures de fréquence se situent entre 3 620 Hz et 3 780 Hz, dans la plage Fenêtre 3700 ± 500 Hz. Les contrôles dimensionnels confirment le respect des Tolérances de conception Φ23 × 19 mm.
Remarque : L'en-tête du rapport de test fait référence à une limite de courant de ≤15 mA, qui diffère à partir de la valeur ≤10mA indiquée dans le tableau des paramètres du produit. Pour le bon Spécification actuelle applicable à votre commande, contactez MEIDI avec votre exigences. Les exemples de données illustrent la distribution typique et ne constituent une gamme de performances garanties.
| Échantillon | SPL (dB) | Courant (mA) | Fréquence (Hz) | Diamètre (mm) | Hauteur (mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
Conclusion : RÉUSSITE. L'apparence, la polarité et le sens du ruban sont conformes aux spécifications.
1. Fonctionnez strictement dans la plage de 3 à 24 V CC. Une tension au-delà de cette valeur peut provoquer dommages permanents au circuit d'oscillation interne.
2. Ce produit n'est pas scellé. Évitez la pénétration d'eau, de résidus de flux ou d'adhésif via le port audio, ce qui peut modifier la réponse en fréquence et réduire la sortie.
3. L'exposition à des gaz corrosifs ou à une humidité élevée peut dégrader l'élément piézo. et les contacts en laiton au fil du temps. Stocker et opérer dans des environnements contrôlés.
4. Le niveau de pression acoustique dépend de la tension d'alimentation et de la capacité du courant source. Vérifiez que votre circuit de commande peut fournir suffisamment de courant sous charge.
5. Gardez le port acoustique avant dégagé. Obstructions, chicanes ou les couvercles installés réduiront le SPL et décaleront la fréquence effective.
6. Conserver dans son emballage d'origine desséché jusqu'à l'assemblage pour éviter l'humidité. absorption et oxydation des broches.
1. En quoi le HND-2319 diffère-t-il du HND-2316 de la gamme MEIDI ?
Le buzzer piézoélectrique actif 2319 est réglé à 3700 ± 500 Hz avec une hauteur de boîtier de 19 mm, tandis que le HND‑2316 fonctionne à 3 000 ± 500 Hz avec une hauteur de 16 mm. Les deux partagent le même diamètre de 23 mm, 12 V CC, fonctionnement 3 à 24 V CC. portée et empreinte traversante. Les principales différences sont la fréquence bande et dégagement vertical.
2. Quelle est la signification de la fréquence de résonance de 3 700 Hz ?
La tonalité de 3 700 Hz occupe une bande audible supérieure à 3 000 Hz, ce qui la rend perceptuellement plus net. Cela peut être avantageux dans les environnements bruyants ou des applications où plusieurs buzzers nécessitent une séparation de fréquence distincte. Les données de balayage de fréquence peuvent être fournies sur demande.
3. Pourquoi le rapport de test indique-t-il un courant ≤ 15 mA alors que le tableau des paramètres indique ≤ 10 mA ?
L'écart entre l'en-tête du rapport de test (≤ 15 mA) et le produit Le tableau des paramètres (≤10 mA) est une incohérence dans la documentation. Échantillon mesuré les valeurs sont systématiquement autour de 5 mA. Contactez MEIDI pour confirmer le bon Spécification de votre approvisionnement.
4. Quel dégagement vertical est requis pour le HND-2319 ?
La hauteur du corps est de 19,0 ± 0,3 mm. Un espace supplémentaire doit être prévu pour saillie de plomb traversante et filets de soudure. Mécanique détaillée les dessins sont disponibles auprès de MEIDI.
5. Puis-je remplacer le HND-2319 par une empreinte HND-2316 existante ?
Oui. L'espacement des broches et la configuration des trous du PCB sont identiques. Le seul physique le changement est l’augmentation de 3 mm en hauteur. Vérifiez que votre boîtier s'adapte au profil le plus grand avant la substitution.
6. Pourquoi le rapport de test utilise-t-il une onde carrée pour un buzzer actif ?
Le HND‑2319 est conçu pour un fonctionnement CC avec oscillation intégrée. L'onde carrée 12 Vp‑p est la condition de caractérisation standardisée utilisé dans le rapport d’essai. Les données de performances du variateur CC sont disponibles séparément.
Pour les fiches techniques complètes, les courbes de caractérisation de fréquence, le courant clarification des spécifications ou dessins d'empreintes de circuits imprimés pour le HND‑2319, contactez MEIDI avec les détails de votre candidature. Le support technique répond généralement dans un délai d’un jour ouvrable.
