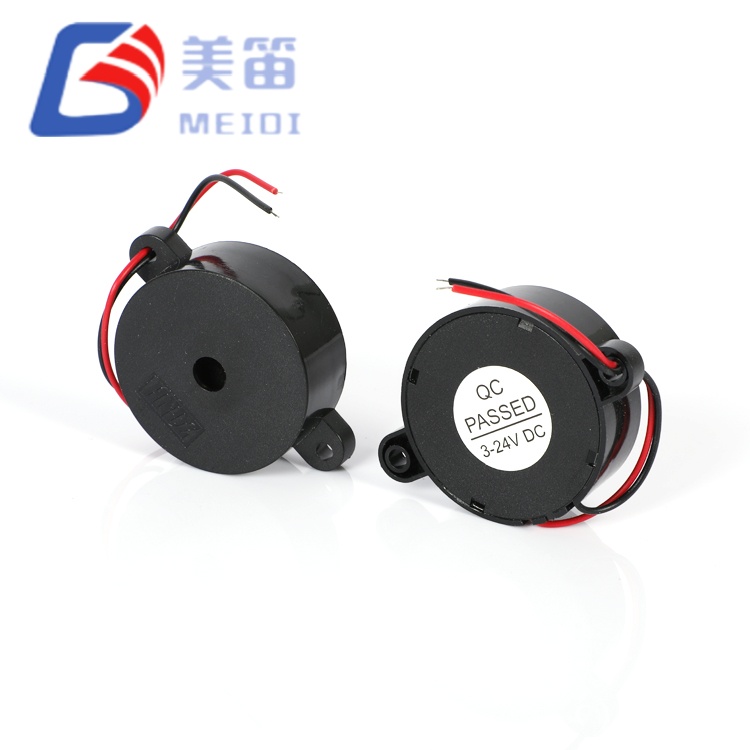

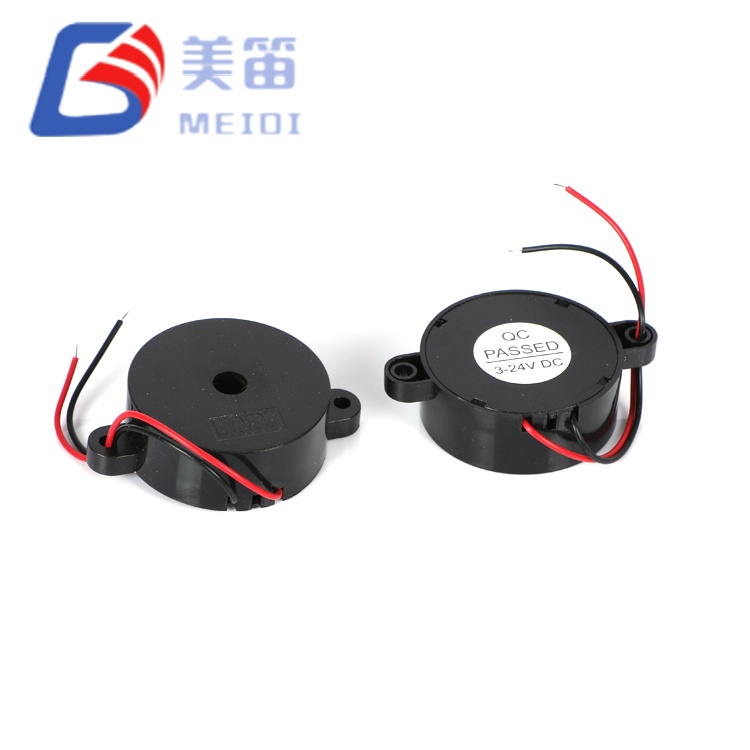

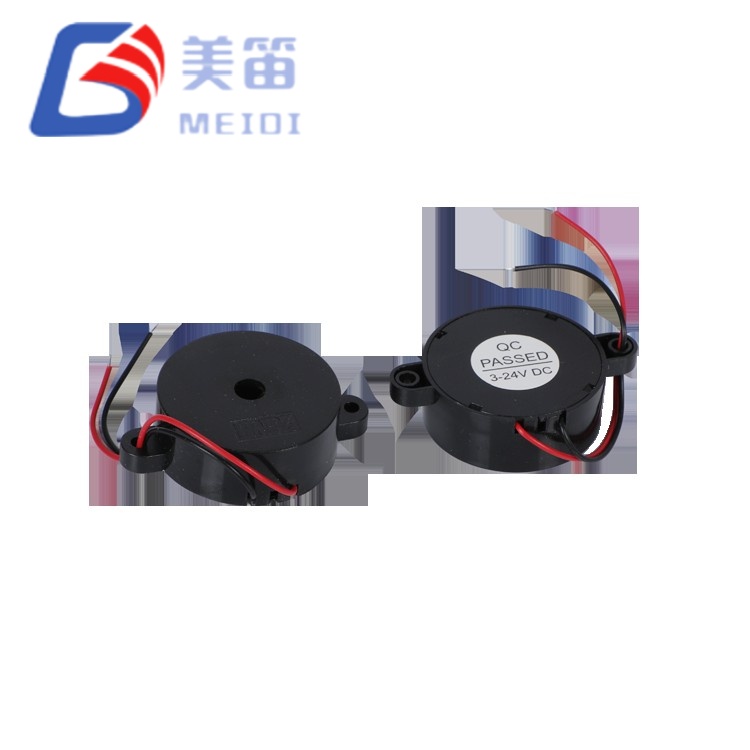

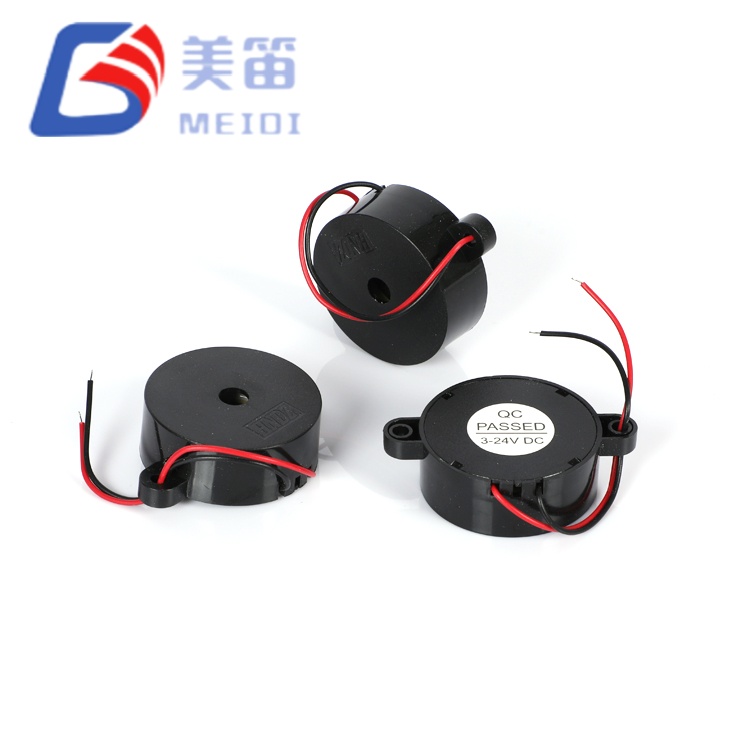

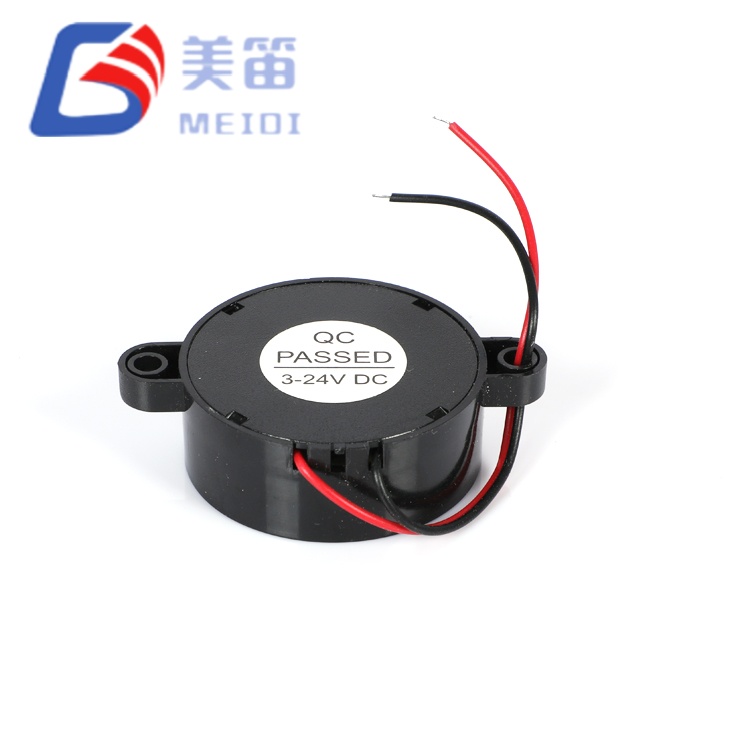

4216 Buzzer piézoélectrique actif

Le HND-4216 est un buzzer piézoélectrique actif de classe 42 mm avec un circuit de commande intégré, logé dans un corps en ABS noir. Le buzzer piézoélectrique actif 4216 fonctionne directement à partir d'une alimentation CC dans la plage 3 V à 24 V. et produit une tonalité nominale de 2800 Hz sans avoir besoin d'un oscillateur externe. Le diaphragme Φ41,8 mm, combiné à un profil de 16 mm, offre une plus grande zone de rayonnement que les modèles typiques de 23 mm, prenant en charge une dispersion sonore plus large. Au 12VDC nominal, la consommation de courant est spécifiée à 8 mA. Ce composant traversant est généralement intégré dans les panneaux d'alarme industriels, les systèmes d'avertissement automobiles, les alertes de dispositifs médicaux et équipement d’annonce publique où un signal sonore à basse fréquence est préféré.

Oscillation intégrée : la tension CC produit directement une tonalité de 2 800 Hz

12 VCC, plage de fonctionnement de 3 à 24 VCC

Consommation de courant de 8 mA à la tension nominale

Fréquence de résonance de 2 800 ± 500 Hz — hauteur inférieure à celle des variantes à 3 000 Hz et plus

Masse de 12 g, dimensions Φ41,8 × 16 mm, montage traversant

Principales fonctionnalités

Diaphragme Φ41,8 mm — offre une zone de rayonnement efficace plus large par rapport aux buzzers de classe 23 mm, résultant en une couverture acoustique plus large en cas de montage à face ouverte

Fréquence centrale de 2 800 Hz – caractère tonal inférieur aux variantes de 3 000 Hz ou 3 700 Hz, adapté aux applications où une alerte moins perçante est souhaitée

Consommation de courant fixe de 8 mA à 12 V CC — simplifie la planification du budget d'alimentation dans conceptions à charges multiples

Large plage d'alimentation de 3 V à 24 V CC — compatible avec les appareils fonctionnant sur batterie et Rails d'alimentation industriels 12 V/24 V

Soudage à la vague et manuel pris en charge : conforme aux processus d'assemblage traversant standard

Applications typiques

Panneaux de commande industriels et indicateurs d’état des machines nécessitant une alerte à basse fréquence

Signaux sonores automobiles (rappels de ceinture de sécurité, avertissements de phares allumés, bips d'aide au stationnement)

Alarmes pour équipements médicaux (moniteurs patient, pompes à perfusion, appareils de diagnostic)

Sirènes de sécurité et d’alarme incendie où une couverture sonore plus large est bénéfique

Alimentations sans coupure (UPS) et unités de distribution d'énergie avec tension de bus CC

Kiosques d'information publique, affichages de gestion des files d'attente et panneaux d'annonces de transport

Précautions

1. Faites fonctionner uniquement dans la plage de 3 à 24 V CC. Une tension en dehors de cette plage peut endommager l'oscillateur interne ou le diaphragme piézo.

2. Le boîtier n'est pas scellé. Empêcher l'eau, les résidus de flux ou l'adhésif de entrer dans le port audio, ce qui peut décaler la fréquence et réduire la sortie.

3. Évitez l'exposition aux gaz corrosifs (H₂S, SO₂, etc.) et à une humidité élevée. De telles conditions peuvent oxyder les contacts internes et dégrader les performances.

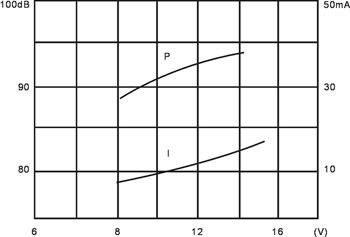

4. Le niveau de pression acoustique est influencé par la tension d'alimentation et le courant source capacité. Vérifiez que votre circuit de commande répond aux paramètres requis.

5. Assurez-vous que le port acoustique avant reste dégagé. Le blocage réduira SPL et modifier la fréquence effective.

6. Conserver dans son emballage d'origine desséché jusqu'à l'assemblage pour éviter l'humidité. absorption et oxydation des broches.

FAQ

1. En quoi le HND-4216 diffère-t-il des modèles de plus petit diamètre de la gamme MEIDI ?

Le buzzer piézoélectrique actif 4216 utilise un diaphragme de Φ41,8 mm et pèse 12 g, contre Φ23,0 mm et 5 g. pour la série HND‑2316. Sa fréquence de résonance est de 2800 ± 500 Hz, inférieure à la Options 3000 Hz ou 3700 Hz. La consommation de courant est spécifiée à 8 mA, alors que le La série 23 mm peut consommer jusqu'à 10 mA.

2. Quelles sont les conditions exactes du test de pression acoustique pour le HND-4216 ?

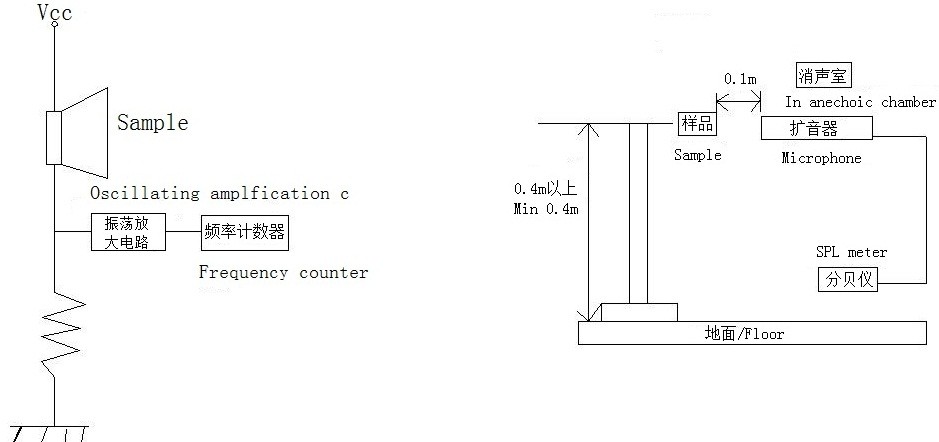

La spécification répertorie ≥90dB. Le protocole de test utilise une onde carrée de 12 Vp‑p à 2 800 Hz, mesuré à 10 cm. Pour les courbes SPL du variateur DC ou des configurations de test alternatives, contactez MEIDI avec vos exigences.

3. Pourquoi le rapport de test manque-t-il de données de consommation actuelle ?

Le rapport de test standard comprend des contrôles SPL, de fréquence et dimensionnels. Actuel la consommation est spécifiée à 8 mA dans le tableau des paramètres du produit. Courant de lot une vérification peut être fournie sur demande.

4. Quel dégagement d'empreinte PCB est requis pour le HND-4216 ?

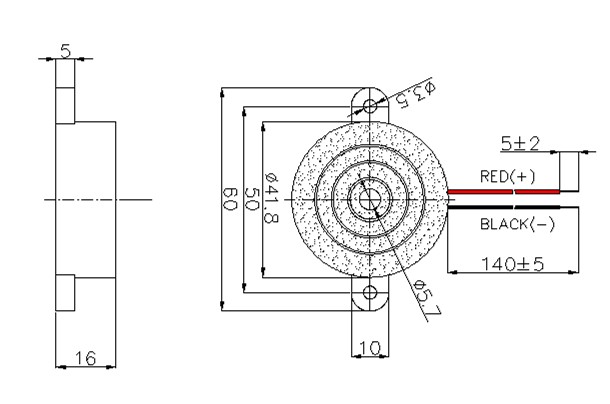

Le diamètre du corps est de Φ41,8 ± 0,3 mm. Contactez MEIDI pour le trou recommandé motif et dessin des zones d’exclusion pour garantir un dégagement et des performances acoustiques appropriés.

5. Comment la masse de 12 g affecte-t-elle la fiabilité du montage ?

La masse de 12 g est supérieure à celle des buzzers plus petits. Dans des environnements à fortes vibrations, les joints de soudure traversants doivent être évalués pour les contraintes mécaniques. MEIDI peut fournir des directives de montage sur demande.

6. Pourquoi le rapport de test utilise-t-il une onde carrée pour un buzzer actif ?

Le HND-4216 est conçu pour un fonctionnement CC avec oscillation interne. Le 12Vp‑p L'onde carrée à 2800 Hz est la condition de caractérisation standard. Performances CC les données sont disponibles séparément.

Demande technique

Pour obtenir des fiches techniques complètes, des dessins mécaniques, des tracés de réponse en fréquence SPL, ou des données de test de fiabilité pour le HND-4216, veuillez contacter MEIDI avec votre détails de la candidature. Le support technique répond généralement dans un délai d’un jour ouvrable.
