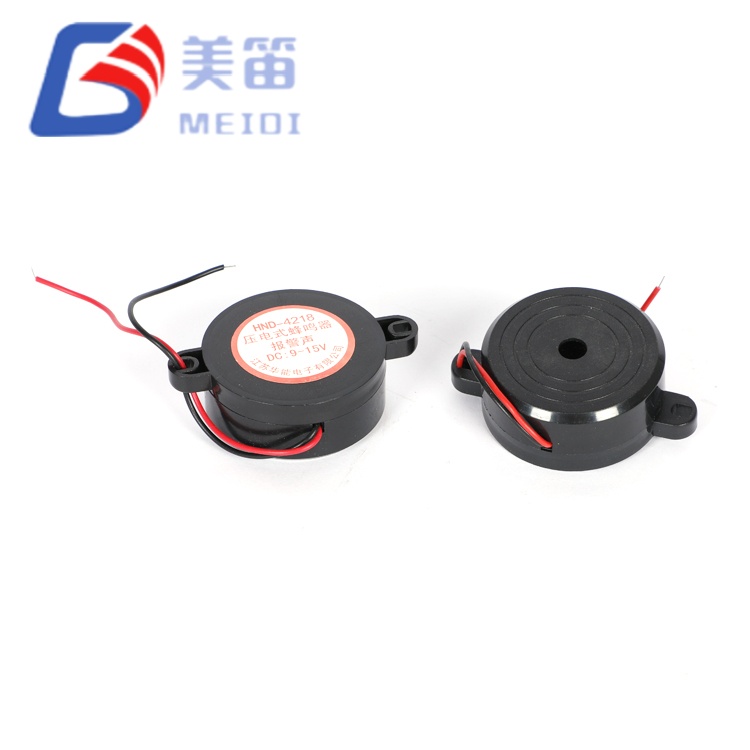

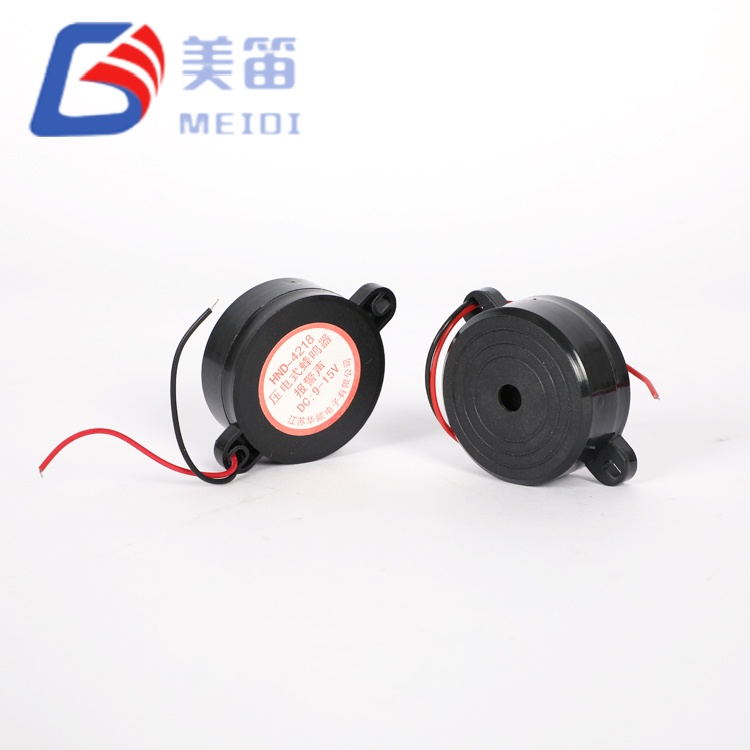

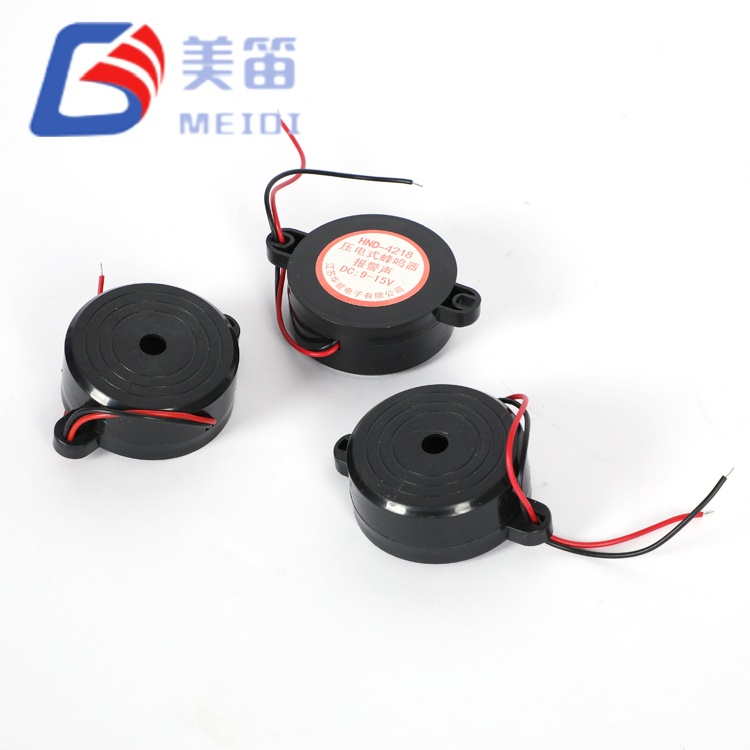

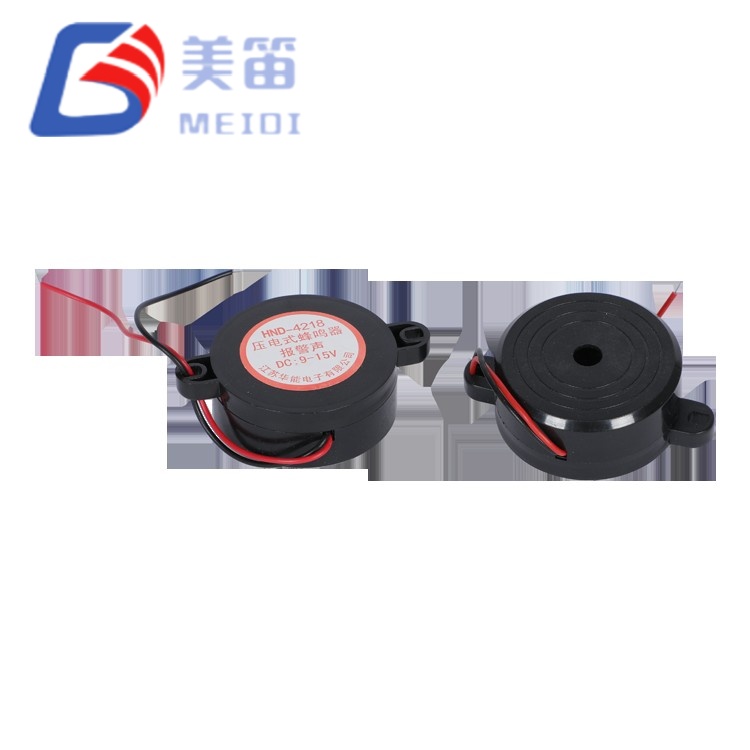

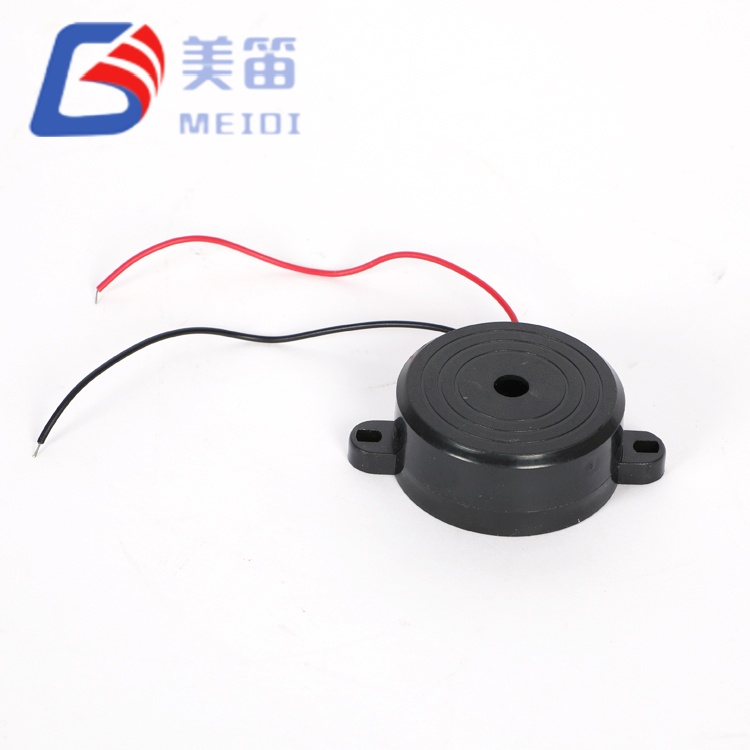

Le HND-4218 est un buzzer piézoélectrique actif de 42 mm de diamètre avec un circuit d'oscillation intégré, logé dans un boîtier en ABS noir. Application directe d'une tension continue comprise entre 3 V et 24 V génère une tonalité audible nominale de 2 800 Hz, éliminant ainsi le besoin d'une source de signal externe. Sa plus grande surface rayonnante, par rapport aux buzzers de classe 23 mm, contribue à une pression acoustique niveau d'au moins 90 dB à 10 cm dans des conditions de transmission nominales. Ce composant traversant est Couramment sélectionné pour les panneaux de commande industriels, les indicateurs d'avertissement automobiles, les dispositifs médicaux alertes et annonciateurs du système de sécurité lorsqu'une tonalité forte et cohérente est requise.
Circuit d'oscillation intégré : la tension continue appliquée produit directement une sortie sonore
12 VCC, plage de fonctionnement de 3 à 24 VCC
Consommation de courant de 8 mA selon les spécifications
Fréquence de résonance de 2 800 ± 500 Hz
Boîtier ABS 42 × 18 mm, montage traversant
Circuit de commande intégré — accepte directement la tension CC et émet une tonalité de 2 800 Hz sans composants d'oscillateur externes
Diaphragme de 42 mm logé dans un corps rigide en ABS — offre une zone de rayonnement efficace plus grande que celle buzzers typiques de 23 mm, permettant une sortie sonore plus élevée en cas de montage ouvert
Large plage d'alimentation — fonctionne de 3 V à 24 V CC, convient aussi bien aux appareils alimentés par batterie qu'aux appareils alimentés par batterie. conceptions de rails de tension industrielle
Compatible avec le brasage à la vague (260°C) et le brasage manuel (350°C), jusqu'à 2-3 thermiques cycles par spécification
| Paramètre | Valeur | Conditions d'essai/Remarques |
| Type de produit | Buzzer actif piézoélectrique | — |
| Tension nominale | 12 VCC | — |
| Tension de fonctionnement | 3 à 24 VCC | — |
| Fréquence de résonance | 2800 ± 500 Hz | — |
| Sortie sonore à 10 cm | Minimum 90 dB | Onde carrée de 12 Vp‑p, 2 800 Hz, 10 cm (selon le protocole de test) ; Valeurs SPL du variateur DC disponibles sur demande |
| Consommation actuelle | 8 mA (typ.) | Testé à la tension nominale ; les rapports de tests individuels peuvent indiquer ≤8 mA |
| Température de fonctionnement | -20 ℃ ~ +80 ℃ | Fonctionnement continu |
| Température de stockage | -30 ℃ ~ +85 ℃ | Hors fonctionnement |

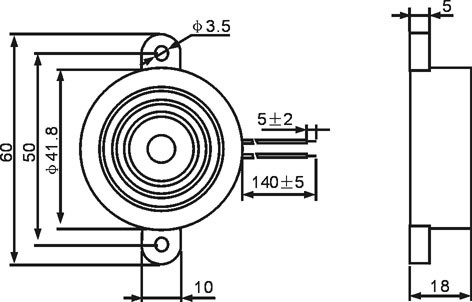

| Dimensions (Diamètre × H) | 42 × 18 mm | Corps uniquement ; tolérances de dessin ±0,5 mm, sauf indication contraire |
| Poids | 12g | — |
| Matériau du boîtier | ABS noir | — |
| Type de montage | Trou traversant | Soudure à la vague ou manuelle |
| Méthode | Température | Temps | Cycles maximum |
| Soudure à la vague ★ | 260 ± 5 ℃ | 4 à 6 s | 2-3 |
| Soudure manuelle | 350 ± 10 ℃ | 2 à 5 s | 2-3 |
★ Processus recommandé pour la production en volume
Panneaux de commande industriels et indicateurs d'état des machines
Avertissements sonores automobiles (rappels de ceinture de sécurité, alertes de capteur de stationnement)
Alarmes relatives aux dispositifs médicaux (moniteurs patient, pompes à perfusion)
Annonciateurs du système de sécurité et sirènes d’alarme incendie
Indicateurs de panne d'alimentation sans interruption (UPS)
Écrans d'information publique et signaux sonores des kiosques
MEIDI fabrique le buzzer piézoélectrique actif 4218 dans sa base de production du Jiangsu, qui abrite un assemblage automatisé lignes pour buzzers piézoélectriques, moulage par injection interne pour les boîtiers ABS et dédiés stations d'essais acoustiques. Chaque lot de production est soumis à un protocole de vérification de fiabilité qui comprend l'exposition à l'humidité, le stockage à haute/basse température, le cycle thermique, les tests de chute, l'endurance aux vibrations et la résistance à la chaleur des soudures, toutes réalisées selon les niveaux de spécification HND‑4218.
Notre système de gestion de la qualité fonctionne selon la norme ISO9001, avec inspection des matériaux entrants, surveillance en cours de processus et tests acoustiques finaux à 100 % avant expédition. Pour les achats en volume, nous pouvons fournir des données de test spécifiques au lot, y compris les courbes de réponse en fréquence SPL et le courant relevés de consommation.

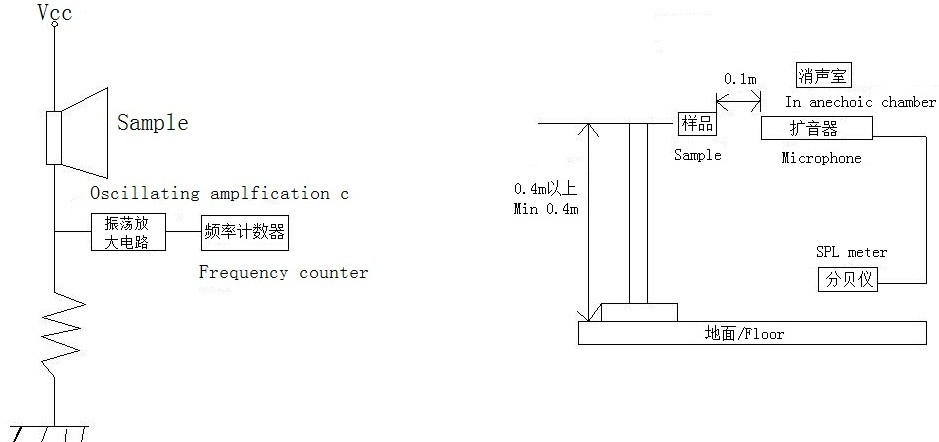

Les données suivantes reflètent la spécification HND‑4218. Un rapport de test spécifique au produit avec des exemples de données de mesure sont disponibles sur demande. Le protocole de test applique un carré de 12 Vp‑p onde à 2800Hz, mesurée à 10cm. Pour la caractérisation du variateur DC, veuillez contacter MEIDI soutien technique.
| Article | Spécification |
| Niveau de pression acoustique | Minimum 90 dB |
| Fréquence | 2800 ± 500 Hz |
| Actuel | 8 mA (typique) |
| Dimensions | 42 × 18 mm |
Pour obtenir le rapport de test complet du HND‑4218 ou les données de test de fiabilité, soumettez une demande technique.
1. Faites fonctionner uniquement dans la plage de 3 à 24 V CC. Les tensions en dehors de cette plage peuvent endommager le circuit oscillateur ou élément piézo.
2. Ce buzzer n'est pas scellé. Évitez la pénétration d'eau, de résidus de flux ou d'adhésif à travers le son port, ce qui peut modifier la fréquence et réduire la sortie.
3. Une exposition prolongée à des gaz corrosifs (par exemple H₂S, SO₂) ou à une humidité élevée peut dégrader le substrat en laiton et connexions d'électrodes.
4. Le niveau de pression acoustique dépend de la tension d'alimentation et de la capacité du courant source. Vérifiez que votre circuit de commande peut fournir suffisamment de courant sous charge.
5. Gardez le port acoustique avant dégagé de toute obstruction. Même un blocage partiel réduira le SPL et décaler la fréquence perçue.
6. Conserver dans son emballage d'origine desséché pour éviter l'absorption d'humidité et l'oxydation des broches. avant de souder.
1. Le HND-4218 nécessite-t-il un circuit oscillateur externe ?
Non. Le buzzer piézoélectrique actif 4218 est un buzzer piézoélectrique actif avec un circuit d'oscillation intégré. L'application d'une tension continue dans la plage nominale produit directement une tonalité audible de 2 800 Hz.
2. Quelle est la tension minimale à laquelle le buzzer fonctionnera de manière fiable ?

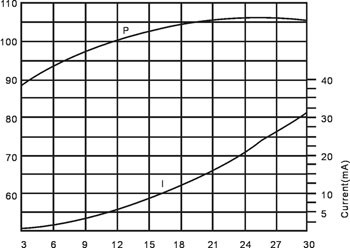

La plage de tension de fonctionnement spécifiée est de 3 V CC à 24 V CC. L'appareil fonctionnera à 3VDC ; cependant, le niveau de pression acoustique augmente avec la tension appliquée. Pour des performances basse tension courbes, contacter MEIDI pour les données de caractérisation des applications.
3. Ce buzzer peut-il être utilisé dans des environnements extérieurs ou à forte humidité ?
Le HND-4218 a une structure ouverte et n'est pas conçu pour être étanche ou à forte humidité. candidatures. L'exposition à l'humidité, à la condensation ou à des atmosphères corrosives peut provoquer dérive des performances. Pour les installations protégées de l’environnement, consulter les notes d’application ou consultez MEIDI pour d'autres options d'étanchéité.
4. Quelle méthode de soudure est recommandée pour ce buzzer traversant ?
Le brasage à la vague à 260°C pendant 4 à 6 secondes est la méthode recommandée pour la production en volume. Le soudage manuel à 350°C pendant 2 à 5 secondes est également acceptable. Limiter l'exposition thermique à 2 à 3 cycles comme spécifié pour éviter la déformation du boîtier.
5. La fréquence de sortie est-elle fixe ou varie-t-elle en fonction de la tension ?
L'oscillateur interne maintient une fréquence stable proche de 2800 Hz sur toute la durée de fonctionnement. plage de tension. Bien que le SPL varie en fonction de la tension et de la charge, le décalage de fréquence est minime dans la plage de fourniture spécifiée.
6. Pourquoi le protocole de test utilise-t-il une onde carrée de 12 Vp‑p pour un buzzer actif ?
L'onde carrée de 12 Vp‑p à 2 800 Hz est la condition de caractérisation standard pour cohérence des spécifications. Le HND-4218 est conçu pour un fonctionnement 12 V CC avec conduire; Les données de performances DC sont disponibles sur demande.
Pour demander la fiche technique complète, les dessins mécaniques, les courbes de réponse en fréquence SPL, ou des données de test de fiabilité pour le HND‑4218, contactez MEIDI avec votre application exigences. Le support technique répond généralement dans un délai d’un jour ouvrable.
