Conçu pour un fonctionnement natif sur des bus 12 V CC, le HNB09A12 délivre une tonalité d'alerte minimale de 85 dB à 2 700 Hz sans nécessiter de régulation de tension ni de composants de disque externes. Sa plage de fonctionnement de 8 à 16 V couvre l'affaissement du démarrage à froid des automobiles (jusqu'à 8 V) et les transitoires de surtension de l'alternateur (jusqu'à 16 V), ce qui en fait un choix fiable pour les systèmes d'accessoires automobiles, les machines agricoles, les panneaux marins et les modules de commande industriels.

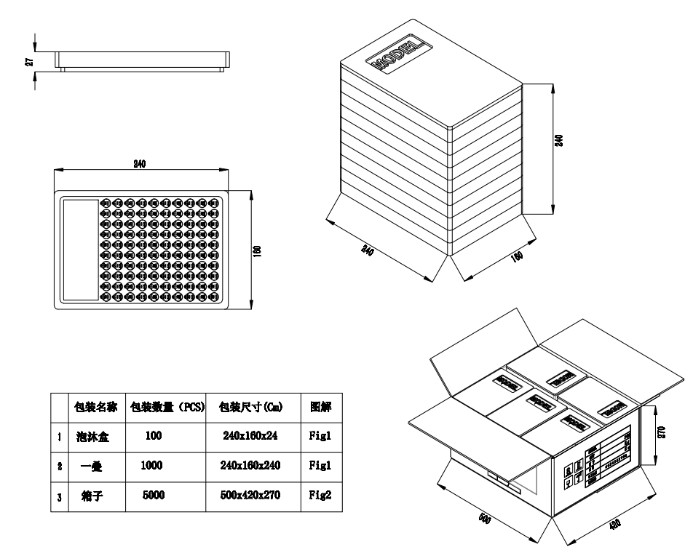

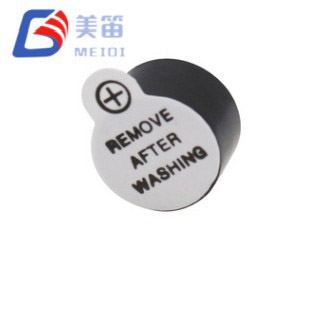

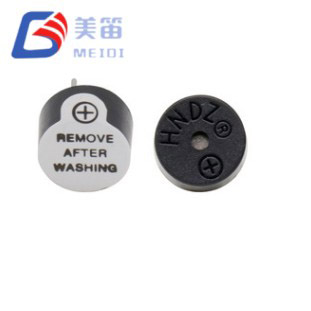

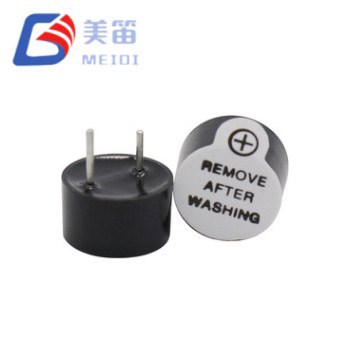

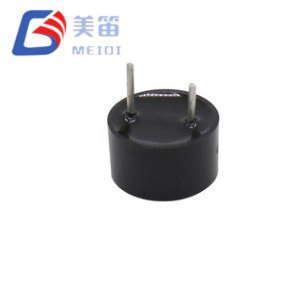

Fabriqué dans l'usine MEIDI de Jiangsu, ce buzzer actif de 9 mm de diamètre ne pèse que 0,75 g, réduisant ainsi la charge d'inertie sur les PCB dans des environnements à fortes vibrations. L'oscillateur intégré et la construction traversante éliminent la génération PWM externe et fournissent un ancrage mécanique robuste. Chaque unité de production est soumise à une vérification acoustique et électrique à 100 %, avec des exemples de données montrant un SPL constamment supérieur à 87 dB et une consommation de courant inférieure à 27 mA à 12 V.
| Paramètre | Valeur |
| Tension nominale | 12 VCC |
| Plage de tension de fonctionnement | 8 – 16 VCC |
| Niveau de pression acoustique | ≥ 85 dB |
| Fréquence de résonance | 2700 ± 300 Hz |
| Courant de fonctionnement | ≤ 30 mA |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ |
| Température de stockage | -30 ℃ ~ +80 ℃ |

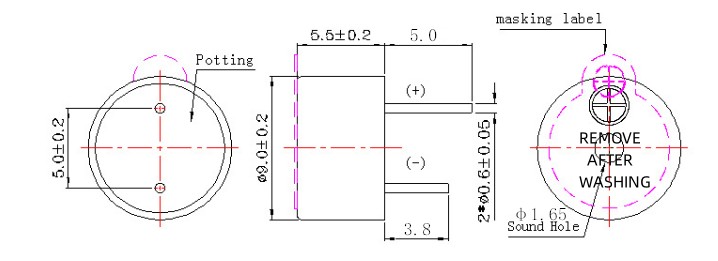

| Dimensions | 9,0 × 5,5 mm (Diamètre × H) |
| Poids | 0,75g |
| Matériau du boîtier | PBT noir |
| Type de montage | Trou traversant |
Le buzzer actif électromagnétique 9 mm 5 V est un buzzer actif électromagnétique autonome conçu pour les architectures industrielles 12 V et 24 V. Contrairement aux variantes à basse tension qui nécessitent des convertisseurs abaisseurs ou des diviseurs de résistance à partir de rails industriels standards, ce buzzer actif électromagnétique traversant de 12 V se connecte directement aux batteries automobiles, aux modules d'E/S PLC et à la distribution d'énergie marine sans régulation intermédiaire.
Le seuil de fonctionnement minimum de 8 V garantit une activation fiable pendant le démarrage du moteur, lorsque la tension de la batterie peut temporairement chuter en dessous de 10 V. La limite supérieure de 16 V s'adapte aux événements de surtension de l'alternateur et offre une marge pour les systèmes 24 V avec une simple résistance série. Cette résilience de tension élimine le besoin de serrage actif ou de diodes TVS dans de nombreuses installations, simplifiant ainsi la nomenclature et réduisant les points de défaillance.
Avec un diamètre de 9,0 mm et une hauteur de 5,5 mm, le HNB09A12 occupe un encombrement compact qui s'adapte aux découpes de panneaux existantes de 9 mm et 12 mm. Sa masse de 0,75 g – environ 56 % plus légère que les alternatives de 12 mm × 7,5 mm – réduit la contrainte des joints de soudure lors des vibrations et des chocs, un avantage important dans les applications de véhicules et de machines où la flexion des PCB est courante.
L'oscillateur intégré produit une tonalité fixe de 2 700 Hz lors d'une application CC, libérant ainsi les minuteries PWM du microcontrôleur et éliminant les condensateurs de synchronisation externes. Le boîtier PBT noir résiste au brasage à la vague à 255°C et aux reprises manuelles à 360°C sans déformation, prenant en charge à la fois l'assemblage automatisé et la réparation sur site.
Compatibilité native avec le bus 12 V – fonctionne directement à partir des systèmes 12 V CC automobiles, industriels et marins sans circuit de conversion de tension
Large plage de survie de 8 à 16 V : tolère les chutes de tension de démarrage à froid, les surtensions de l'alternateur et les systèmes 24 V non régulés avec chute passive
Oscillateur intégré avec sortie fixe de 2 700 Hz – aucune allocation de broches MCU PWM ni composants de synchronisation externes requis
Masse ultra légère de 0,75 g – minimise la charge d'inertie sur les PCB dans les applications de véhicules et de machines sujettes aux vibrations
Ancrage mécanique traversant – la rétention du fil à travers la carte résiste aux chocs et aux cycles thermiques soutenus
Boîtier PBT résistant aux réparations – conçu pour le brasage à la vague à 255 °C et les retouches manuelles à 360 °C sans distorsion dimensionnelle
| Paramètre | Valeur | Conditions d'essai |
| Tension nominale | 12 VCC | À 25 ℃ |
| Tension de fonctionnement | 8 – 16 VCC | Continu |

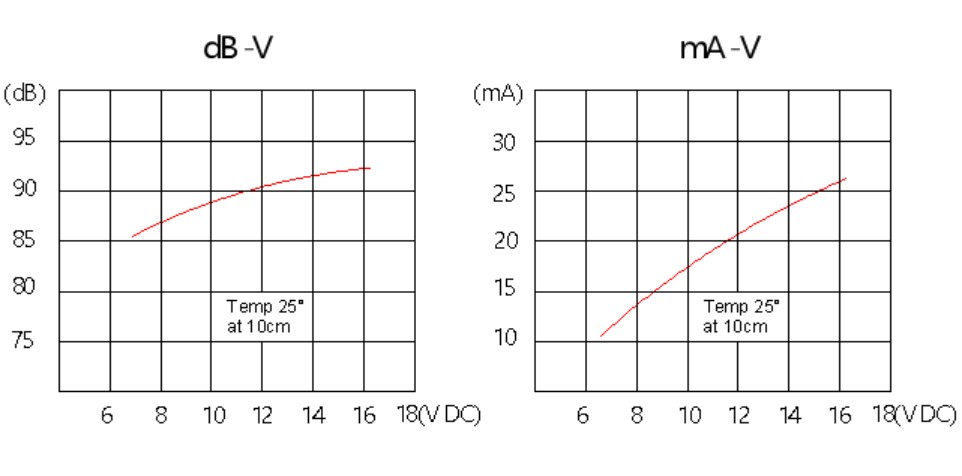

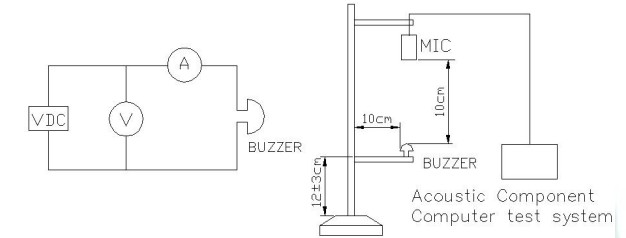

| Sortie sonore | ≥ 85 dB | À 12 VDC, 10 cm, champ libre |
| Fréquence de résonance | 2700 ± 300 Hz | À la tension nominale |
| Courant de fonctionnement | ≤ 30 mA | À 12 VCC |
| Résistance de la bobine | ~400 Ω (typique) | À 25 ℃, DC |
| Temps de montée | < 50 ms | À 90 % SPL |
| Exigence | Avantage HNB09A12 |
| Éliminer le régulateur de tension du bus 12 V/24 V | Fonctionnement natif 12 V ; La plage de 8 à 16 V couvre la décharge de la batterie et la surtension de l'alternateur |
| Réduire le coût de nomenclature dans le secteur automobile à gros volume | Aucun circuit intégré abaisseur, inductance ou condensateur requis ; connexion directe fil-bus |
| Survivre à l’affaissement de la tension de démarrage à froid | 8 V minimum assure l'activation lors du démarrage du moteur lorsque la batterie descend en dessous de 10 V |
| S'adapte aux anciennes découpes de buzzer de 9 mm/12 mm. | Le diamètre de 9,0 mm maintient la compatibilité mécanique avec les conceptions de panneaux existantes |
| Minimiser la masse des PCB dans les environnements vibratoires | 0,75 g — environ 56 % plus léger que les alternatives de 12 mm × 7,5 mm |
Ce modèle occupe un niveau de tension distinct au sein de la famille des buzzers actifs de MEIDI. Là où les variantes 3 V et 5 V servent des applications de niveau logique et alimentées par batterie, le HNB09A12 se connecte directement aux équipements lourds 12 V et aux architectures d'alimentation automobile. Les concepteurs de systèmes bénéficient d'un nombre réduit de composants, d'un coût d'assemblage inférieur et d'une fiabilité améliorée grâce à l'élimination des étapes de régulation actives.
Pour les installations de bus 24 V, une résistance série unique (470 Ω à 680 Ω, selon la tolérance) fournit une limitation de courant simple, préservant la spécification ≤ 30 mA du buzzer sans ajouter de circuits complexes.
Systèmes d'accessoires automobiles 12 V – avertissements de ceinture de sécurité, alertes de porte entrouverte, tonalités de proximité inversée et carillons de clé de contact dans les véhicules de tourisme et les flottes commerciales
Machines agricoles et de construction : alarmes de présence de l'opérateur, indicateurs de panne hydraulique et alertes de position des outils dans les tracteurs, les excavatrices et les moissonneuses.
Panneaux électriques pour bateaux et camping-cars : alarmes de pompe de cale, avertissements de déconnexion de l'alimentation à quai et alertes de niveau de batterie dans les systèmes de bateau et de caravane 12 V CC
Modules de commande industriels 12 V – alertes d'interface de capteur basse tension, tonalités d'état des actionneurs 12 V CC et sous-systèmes d'automatisation compacts fonctionnant à partir d'une batterie 12 V ou d'alimentations régulées
Systèmes UPS 12 V compacts : unités de secours compactes, centrales électriques portables et alimentations sans interruption 12 V CC là où l'espace et le poids sont limités
Contrôleurs de charge solaire et onduleurs : tonalités de défaut du réseau, alertes de déconnexion de la batterie et notifications de délestage dans les installations hors réseau
MEIDI produit le buzzer actif électromagnétique 9 mm 5 V sur des lignes d'assemblage traversantes dédiées avec inspection en cours de processus à chaque étape : enroulement de bobine, assemblage d'aimants, réglage de l'oscillateur et encapsulation. Notre base de fabrication du Jiangsu suit les protocoles ISO 9001, avec des équipements de test automatisés vérifiant les paramètres électriques et la sortie acoustique de chaque unité.
La qualification au niveau du lot comprend :
Stockage à haute température – 48 heures à +80 ± 2 ℃ ; récupération complète des paramètres après 2 heures de stabilisation ambiante
Stockage à basse température – 48 heures à -30 ± 2 ℃ ; activation vérifiée du démarrage à froid à 8 V minimum
Cycle de choc thermique – 5 cycles entre -30 ℃ et +80 ℃ avec un séjour de 30 minutes par extrême
Validation des contraintes mécaniques – vibration sinusoïdale (10–55 Hz, amplitude 1,0 mm, axes XYZ, 0,5 heure cumulée) et chute libre de 75 cm sur bois dur de 10 mm (3 impacts)
Résistance à l'humidité – 48 heures à 50 ± 5 ℃ / 90–95 % HR suivi de 2 heures de récupération et de caractérisation électrique
Résistance thermique de soudure – 250 ± 5 ℃ pendant 10 ± 0,5 secondes avec un espace corps-soudure de 2,0 mm
Les données de lots d'échantillons (n = 10) confirment des performances constantes : pression acoustique 87,3–89,7 dB, courant 24,9–26,5 mA, fréquence 2 677–2 723 Hz – tous les paramètres sont étroitement regroupés dans les fenêtres de spécifications. Les certifications incluent RoHS, REACH et UL94 V‑0 pour le matériau du boîtier.
Q1 : Le HNB09A12 peut-il fonctionner à partir d'un bus industriel 24 V sans composants supplémentaires ?
Oui, avec une résistance de chute en série. À 24 V nominal, une résistance de 470 Ω 1 W limite le courant à environ 25 mA — dans la spécification ≤ 30 mA. Pour les systèmes 24 V non régulés (plage 20-28 V), une résistance de 680 Ω fournit une marge. Alternativement, une simple pince à diode Zener ou un régulateur à faible chute peut être utilisé pour les applications à tonalité continue où la dissipation de puissance de la résistance n'est pas souhaitable. Le maximum absolu de 16 V ne doit pas être dépassé sans limitation de courant.
Q2 : Comment fonctionne la fréquence de 2 700 Hz dans les environnements de compartiment moteur ou de cabine de machinerie ?
La fréquence de résonance de 2,7 kHz se situe en dessous du spectre de bruit dominant des moteurs diesel (généralement 3 à 8 kHz fondamental et harmoniques) et des pompes hydrauliques (large bande supérieure à 4 kHz). Ce positionnement spectral améliore le rapport signal/bruit dans les compartiments moteurs agricoles, de construction et marins où les buzzers à haute fréquence peuvent être masqués. La tonalité de 2 700 Hz se propage également avec moins d'atténuation atmosphérique que les alternatives de 4 kHz sur les courtes distances typiques des cabines de véhicules.
Q3 : Quelle est la pratique opérationnelle recommandée pour les environnements à haute température ?
Le HNB09A12 est conçu pour un fonctionnement continu de -20°C à +70°C. À des températures proches de la limite supérieure de +70 °C, les pertes résistives de la bobine génèrent une chaleur supplémentaire qui aggrave la contrainte thermique ambiante. Pour un déploiement soutenu à haute température, MEIDI recommande de fonctionner à l'extrémité inférieure de la plage 8-16 V pour minimiser la dissipation de la bobine, ou de mettre en œuvre un modèle d'alerte cyclique plutôt qu'une tonalité continue pour réduire la charge thermique accumulée. Pour des données spécifiques de fiabilité à haute température, contactez l’ingénierie des applications de l’usine.
Q4 : La broche HNB09A12 est-elle compatible avec les anciens buzzers traversants de 9 mm et 12 mm d'autres fabricants ?
Le diamètre du corps de 9,0 mm s'adapte aux découpes standard du panneau avant de 9 mm et à la plupart des découpes de 12 mm avec un espace minimal. L'espacement et le diamètre des broches sont conformes aux conventions de buzzer traversant standard de l'industrie, permettant un remplacement immédiat dans de nombreuses conceptions existantes. Pour la vérification des références croisées, MEIDI fournit sur demande des dessins de brochage et des feuilles de comparaison dimensionnelles. Un formage de broches personnalisé (droit, plié ou décalé) est disponible pour les configurations de circuits imprimés non standard.
Q5 : Comment le facteur de forme compact de 9 mm affecte-t-il la capacité de survie aux vibrations et aux chocs ?
La masse de 0,75 g et le diamètre réduit de 9 mm contribuent à réduire la charge d'inertie sur les joints de soudure soumis aux chocs mécaniques et aux vibrations par rapport aux alternatives plus grandes de 12 mm. La surface du diaphragme plus petite et la masse mobile réduite réduisent également les effets microphoniques (couplage mécanique indésirable des vibrations avec la sortie acoustique), contribuant ainsi à maintenir la clarté tonale dans les environnements sujets aux vibrations. Pour les applications où les vibrations dépassent les niveaux industriels standard, MEIDI recommande d'évaluer l'orientation de montage et d'envisager des œillets d'isolation mécanique pour découpler la flexion du PCB du boîtier du buzzer.
Pour les fiches techniques, les notes d'application du circuit pilote 12 V/24 V, la vérification des références croisées ou les prix de volume pour les programmes automobiles et industriels, contactez l'assistance technique MEIDI.
L'ingénierie des applications MEIDI répond généralement aux demandes techniques dans un délai d'un jour ouvrable avec des schémas de circuits de commande, des calculs de résistance aux chutes de tension et une documentation de conformité automobile.
