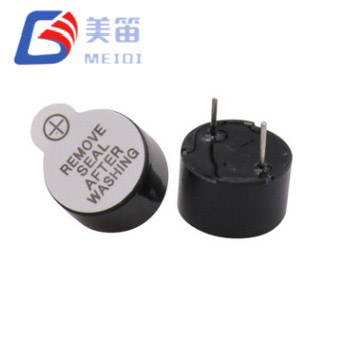

Circuit de commande intégré : applique directement la tension CC ; aucun oscillateur externe, minuterie PWM ou transistor pilote requis
Architecture à cavité étendue de 7,5 mm — Un volume interne 15 % plus grand que celui des équivalents de 6,5 mm augmente l'efficacité de résonance de Helmholtz et le SPL maximal
Sortie de 89,6 à 93,2 dB vérifiée empiriquement — moyenne d'échantillon de 91,5 dB, offrant un SPL 1,1 dB plus élevé que les variantes compactes à consommation de courant comparable
Large plage de fonctionnement de 2 à 5 V — couvre les courbes de décharge Li-ion (3,0 à 4,2 V), la logique régulée de 3,3 V et la tolérance transitoire de 5 V
Courant ≤ 30 mA à 3 V — une conversion d'énergie efficace à partir d'une géométrie de cavité étendue permet une sortie plus forte sans augmentation de la charge électrique
Boîtier PBT noir — conçu pour le brasage à la vague à 255 °C et un fonctionnement continu de -20 °C à +70 °C

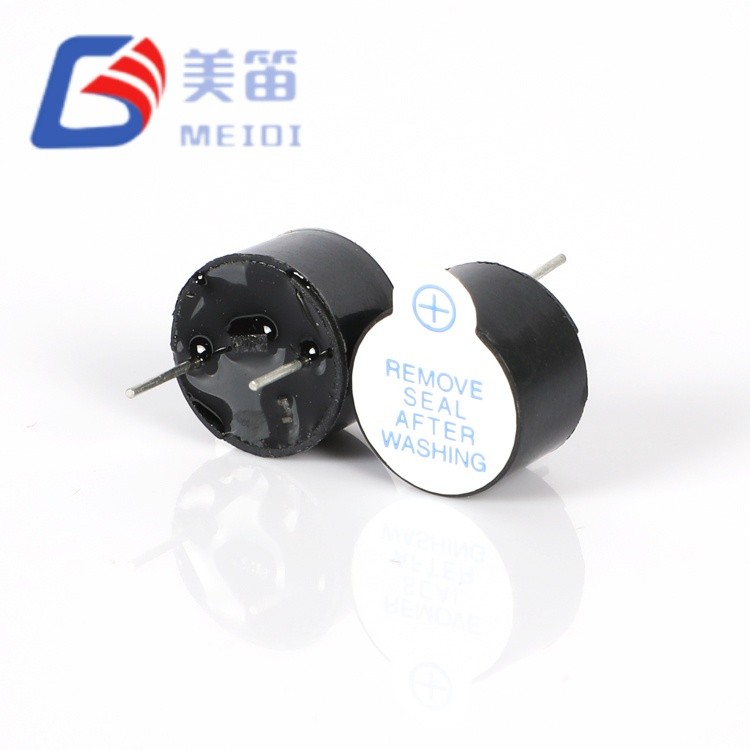

Le support PCB pour buzzer électromagnétique 5 V répond à une contrainte d'ingénierie acoustique spécifique : le compromis entre le jeu de l'axe z du PCB et la sortie sonore dans les buzzers actifs traversants. À 12,0 × 7,5 mm, ce buzzer actif électromagnétique traversant de 3 V occupe le même encombrement de 12 mm de diamètre que les variantes compactes de 6,5 mm tout en délivrant une pression sonore mesurablement plus élevée grâce à une chambre de résonance interne élargie.
La hauteur de cavité supplémentaire de 1,0 mm fonctionne comme un résonateur de Helmholtz étendu, augmentant l'efficacité du couplage acoustique à la fréquence de fonctionnement de 2 700 Hz. Des exemples de données de test confirment cet avantage technique : le HMB1275-03B produit 89,6 à 93,2 dB (moyenne 91,5 dB) contre 87,0 à 92,0 dB (moyenne 90,4 dB) pour les équivalents 6,5 mm, soit une amélioration moyenne de 1,1 dB représentant environ 1,3 fois l'augmentation de la puissance acoustique en termes logarithmiques. Il est important de noter que ce gain est obtenu avec une consommation de courant comparable (moyenne de l'échantillon 22,9 mA contre 23,1 mA), ce qui indique une efficacité de conversion électro-acoustique supérieure plutôt qu'une simple augmentation de la puissance absorbée.
Cet avantage en termes d'efficacité est important dans deux contextes : les conceptions alimentées par batterie dans lesquelles chaque milliampère affecte la durée de fonctionnement, et les boîtiers thermiquement contraints dans lesquels la réduction des pertes résistives dans la bobine se traduit par des températures de fonctionnement plus basses et une durée de vie prolongée des composants. La tension de fonctionnement minimale de 2 V prend en charge les scénarios d'avertissement de batterie faible ; le maximum de 5 V s'adapte aux systèmes avec une tolérance de régulateur assouplie.

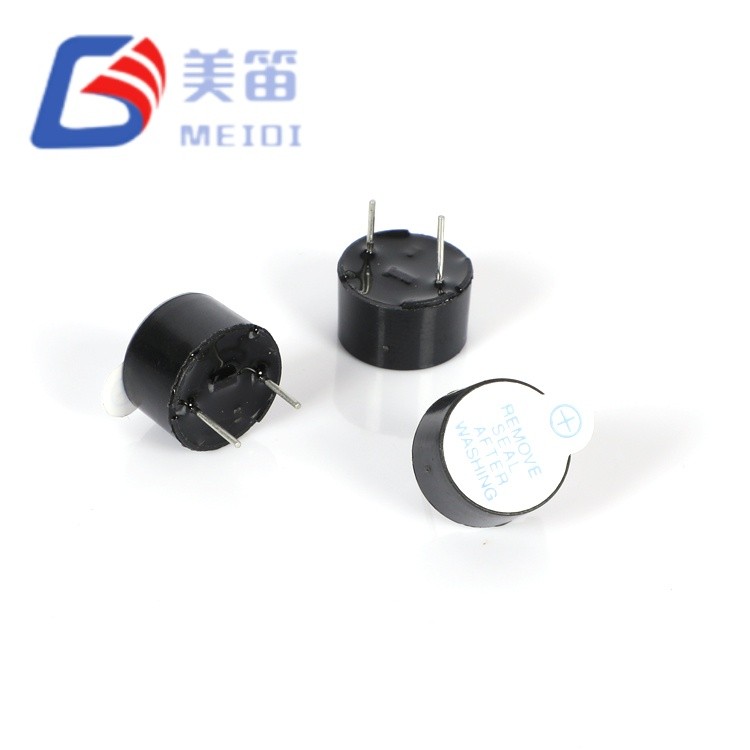

La construction traversante avec boîtier PBT noir assure la rétention mécanique et la stabilité thermique sous le brasage à la vague, les retouches manuelles et les vibrations industrielles soutenues. La configuration des broches polarisées évite les erreurs d'installation en cas de tension inverse dans les environnements de service sur site.

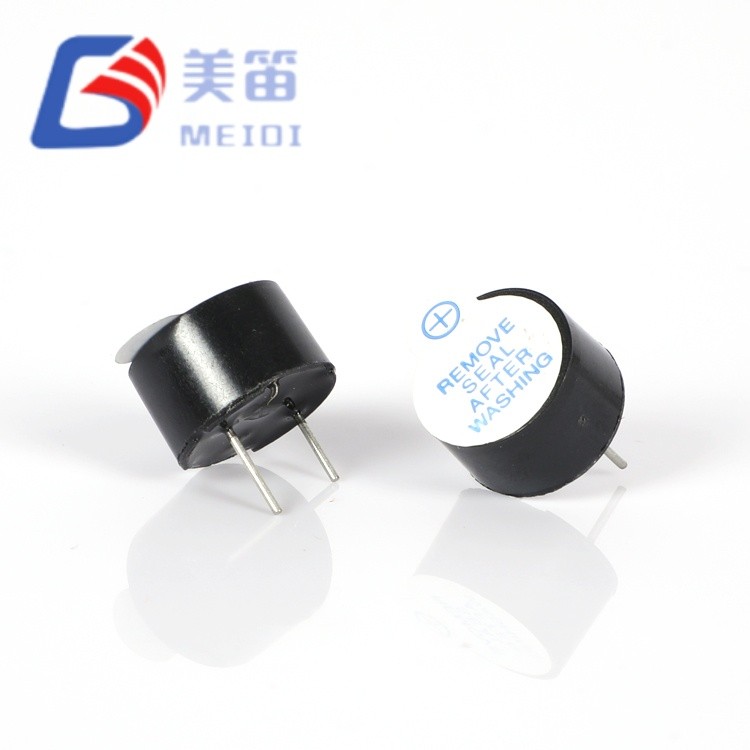

La série HMB1275 est disponible en plusieurs variantes de tension et de configuration : 3 V (HMB1275-03B), 5 V avec options d'anneau magnétique de 65 mm ou 95 mm (HMB1275-05B), versions de port audio à sortie latérale 5 V et 12 V (HMB1275-05C / HMB1275-12C) et 24 V avec sortie améliorée ≥ 90 dB. (HMB1275-24B) --- tous partageant le même encombrement de 12,0 × 7,5 mm, un boîtier PBT noir et une plate-forme de montage traversante pour une disposition unifiée des circuits imprimés et une gestion de la chaîne d'approvisionnement.
Architecture de cavité étendue de 7,5 mm — le volume élargi du résonateur Helmholtz augmente l'efficacité acoustique à 2 700 Hz sans augmenter l'empreinte du PCB
Gain d'efficacité électroacoustique vérifié : moyenne de l'échantillon 91,5 dB à 22,9 mA contre 90,4 dB à 23,1 mA pour les variantes de 6,5 mm ; un SPL plus élevé par milliampère réduit l'épuisement de la batterie
Oscillateur intégré avec une large tolérance de tension — fonctionne de 2 à 5 V sans dérive de fréquence ; sortie stable de 2 700 Hz sur les courbes de décharge Li-ion
Entraînement direct à faible courant — ≤ 30 mA à 3 V permet une connexion directe MCU GPIO dans de nombreuses applications, éliminant ainsi l'étage de pilotage externe
Ancrage mécanique traversant - la rétention du fil à travers le PCB résiste aux vibrations soutenues et aux cycles thermiques supérieurs aux alternatives de montage en surface
Boîtier PBT résistant aux réparations — évalué pour un pic de brasage à la vague de 255 °C et un brasage manuel de 360 °C ; maintient la stabilité dimensionnelle sur toute la plage de fonctionnement
| Paramètre | Valeur | Remarques |
| Tension nominale | 3 V (CC) | Point de fonctionnement nominal |
| Tension de fonctionnement | 2 à 5 V (CC) | Gamme fonctionnelle continue |

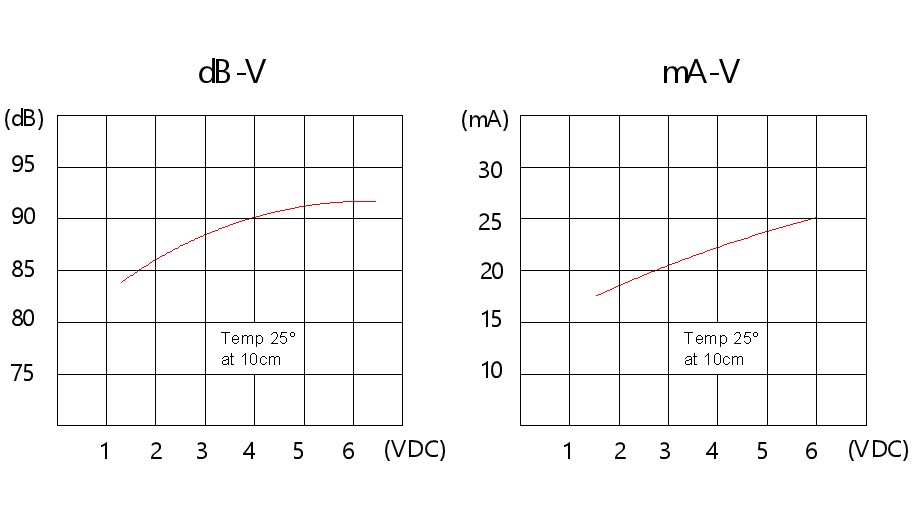

| Sortie sonore à 10 cm | ≥ 85 dB | A 3 V, champ libre ; plage d'échantillonnage 89,6–93,2 dB |
| Fréquence de résonance | 2700 ± 300 Hz | Fixé par oscillateur interne |
| Courant de fonctionnement | ≤ 30 mA | À 3 V ; plage d'échantillonnage 21,3–24,6 mA |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | Continu |
| Température de stockage | -30 ℃ ~ +80 ℃ | Hors fonctionnement |

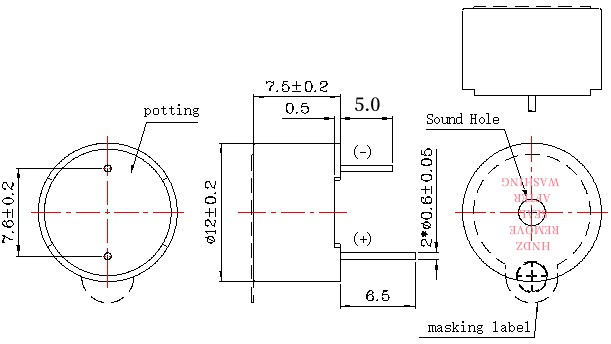

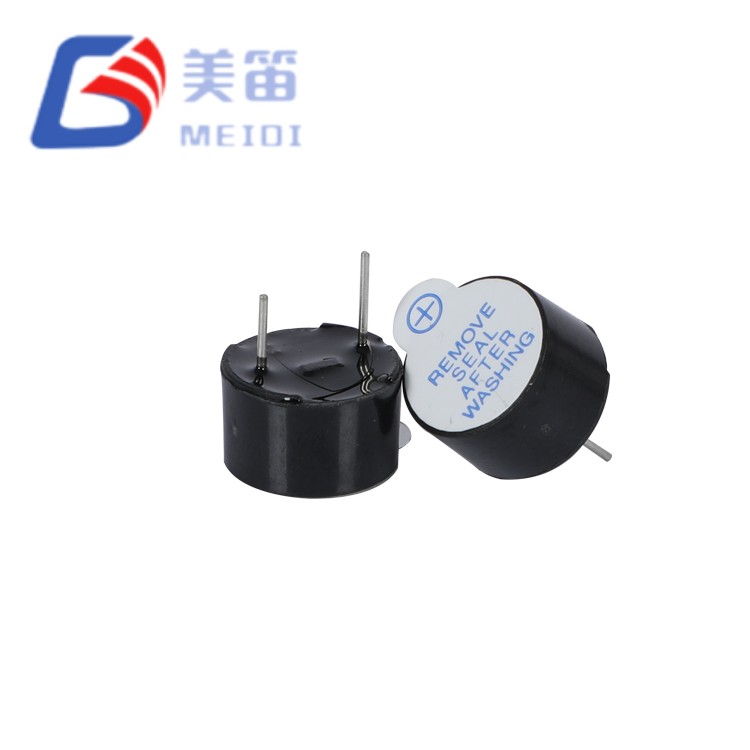

| Dimension (Diamètre × H) | 12,0 × 7,5 mm | Corps uniquement ; Cavité étendue de 7,5 mm |
| Poids | 1,7 g | Typique |
| Matériau du boîtier | PBT noir | Homologué UL94 V-0 |
| Type de montage | Traversant | Soudure à la vague / manuelle |
| Température de soudage (vague) | 255 ± 15 ℃ | 4 à 6 secondes, recommandé |
| Température de soudage (manuel) | 360 ± 10 ℃ | 2 à 5 secondes, recommandé |
| Température de soudage (refusion) | 245 ± 15 ℃ | 180 ℃ préchauffer 40 à 70 s ; 245 ℃ 3 s ; maximum 3 passages |
Le support PCB pour buzzer électromagnétique 5 V partage des paramètres électriques identiques avec le HMB1206-03 (plage de fonctionnement 3 V, 2--5 V, ≤30 mA, 2 700 Hz), avec la hauteur de cavité étendue de 7,5 mm offrant la même garantie de spécification ≥85 dB. Pour obtenir des données d'échantillon mesurées dans votre environnement d'application spécifique, contactez l'ingénierie des applications d'usine :
| Métrique | HMB1206-03 (6,5 mm) | HMB1275-03B (7,5 mm) | Amélioration |
| Exemple de plage SPL | 87,0 à 92,0 dB | 89,6 à 93,2 dB | +2,6 dB maximum, +1,2 dB minimum |
| Échantillon de moyenne SPL | 90,4 dB | 91,5 dB | +1,1dB |
| Exemple de plage de courant | 21,5 à 25,0 mA | 21,3 à 24,6 mA | Comparable |
| Exemple de moyenne actuelle | 23,1 mA | 22,9 mA | -0,2 mA |
| Efficacité acoustique (dB/mA) | 3.91 | 3.99 | +2,0% |
L'amélioration de 1,1 dB SPL à consommation de courant équivalente indique que la hauteur de cavité étendue améliore la résistance au rayonnement acoustique (le couplage entre le diaphragme vibrant et l'air ambiant) plutôt que d'augmenter simplement l'excursion du diaphragme. Il s’agit du résultat technique préféré : un rendement plus élevé sans augmentation de la consommation d’énergie ni du chauffage des serpentins.
Pour les concepteurs de systèmes, ce gain d’efficacité se traduit par :
Durée de vie de la batterie plus longue dans les applications portables (même niveau sonore perçu, courant moyen inférieur)
Contrainte thermique réduite sur le circuit de la bobine et de l'oscillateur (pertes résistives inférieures)
Marge de conception plus grande — le maximum de 93,2 dB offre une marge de 8,2 dB au-dessus de la spécification ≥85 dB, s'adaptant à l'affaissement de tension, au vieillissement et à l'obstruction acoustique
Systèmes de gestion d'entrepôt : alertes de fin de prélèvement, confirmations d'analyse des stocks et avertissements de proximité des chariots élévateurs dans les environnements à hauts plafonds où la distance de propagation du son est importante
Équipement médical de chevet : alarmes de pompe à perfusion, tonalités du système d'appel du patient et alertes de panne de ventilateur où la clarté tonale doit couper à travers le bruit ambiant clinique
Appareils de cuisine commerciaux : minuteries de four, signaux de fin de cycle de lave-vaisselle et alarmes de seuil de réfrigération dans des environnements acoustiquement réfléchissants
Automatisation agricole : alertes climatiques dans les serres, tonalités de panne du système d'irrigation et notifications de minuterie d'alimentation du bétail en plein air ou dans des étables
Instruments de test et de mesure : tonalités de continuité du multimètre, alertes de déclenchement de l'oscilloscope et avertissements de limite d'alimentation sur les configurations de table encombrées
| Contrainte de conception | Solution compacte de 6,5 mm | Solution étendue de 7,5 mm |
| Jeu de l'axe z du PCB ≤ 7,0 mm | Requis; pas d'alternative | Peut dépasser l'enveloppe |
| Sortie acoustique maximale à partir d'une empreinte de 12 mm | Limité par le volume de la cavité | +1,1 dB SPL moyen via un résonateur agrandi |
| L’autonomie de la batterie est critique | Courant plus élevé pour un SPL équivalent | Même SPL, courant inférieur – ou plus fort au même courant |
| Enceinte thermoscellée | Concentrés de chauffage à serpentins | Pertes résistives réduites, température de fonctionnement inférieure |
| Marge de vieillissement et de déclassement de tension | Serré; spécification minimale | Marge de 8,2 dB au-dessus de ≥85 dB minimum |
La hauteur de 7,5 mm reste compatible avec la plupart des boîtiers standard et n'interfère pas avec les configurations typiques de batterie, d'affichage ou de blindage empilées au-dessus du PCB. Pour les conceptions où la sortie de 6,5 mm est marginale, le HMB1275-03B fournit une voie de mise à niveau acoustique ne nécessitant aucune empreinte au sol ou modification de la disposition – seulement un dégagement supplémentaire sur l'axe z.

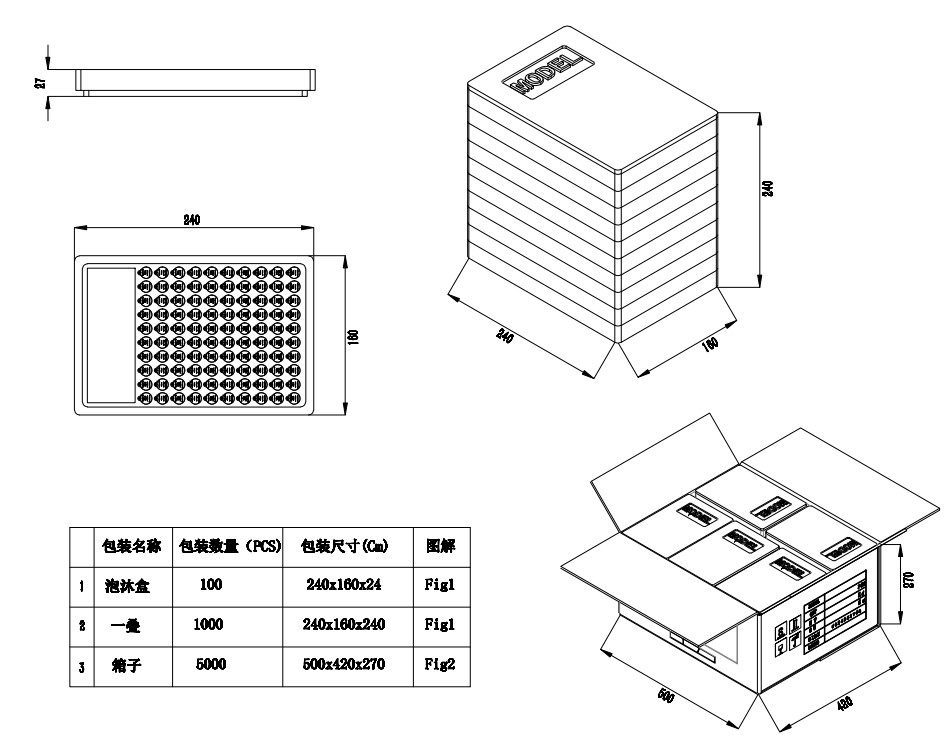

MEIDI fabrique le support PCB pour buzzer électromagnétique 5 V sur des lignes d'assemblage traversantes dédiées avec des tests électriques et une vérification acoustique 100 % automatisés. Chaque lot de production subit :
Vérification de la cohérence acoustique — Test SPL à 100 % à la tension nominale ; lot d'échantillons 89,6 à 93,2 dB avec un écart total de 1,7 dB
Contrôle de stabilité de fréquence — échantillonnage statistique à 2 700 Hz ±11 % ; plage d'échantillonnage 2 690–2 721 Hz
Validation de la consommation de courant — ≤30 mA maximum ; moyenne de l'échantillon 22,9 mA avec étalement de 3,3 mA
Durée de vie à haute température — 1 000 heures à +70 ℃ avec surveillance continue du SPL
Cycle de choc thermique – 5 cycles entre -30 ℃ et +80 ℃ avec un séjour de 30 minutes par extrême
Soudabilité selon J-STD-002 — catégorie 3, balance de mouillage à 260 ℃
Certifications disponibles : RoHS, REACH, UL94 V-0 (matériau du boîtier). Rapports de conformité à la norme CEI 60950-1 disponibles sur demande pour les achats en volume.
Q1 : Comment le HMB1275-03B se compare-t-il au HMB1206-03 dans la même application ?
Le HMB1275-03B est la mise à niveau acoustique directe du HMB1206-03. Les deux partagent des paramètres électriques identiques (3 V, plage de 2 à 5 V, ≤30 mA, 2 700 Hz) et un encombrement de 12,0 mm de diamètre. La hauteur de cavité de 7,5 mm offre un SPL moyen 1,1 dB plus élevé (91,5 dB contre 90,4 dB) avec une consommation de courant légèrement inférieure (22,9 mA contre 23,1 mA). La sélection dépend du dégagement de l'axe z : si 7,5 mm rentrent dans le boîtier, le HMB1275-03B offre une efficacité acoustique supérieure sans empreinte ni refonte du circuit.
Q2 : La hauteur de 7,5 mm est-elle compatible avec les boîtiers de buzzer standard de 12 mm ?
Oui. Le diamètre de 12,0 mm correspond aux découpes du panneau avant et aux configurations de circuits imprimés standard de l'industrie pour les buzzers traversants de 12 mm. La hauteur de 7,5 mm se situe dans l'enveloppe de dégagement de la plupart des boîtiers conçus pour des buzzers de 9 à 12 mm. Pour les applications à hauteur limitée (≤7,0 mm), le HMB1206-03 (6,5 mm) doit être évalué à la place.
Q3 : Quelle est la tension de fonctionnement recommandée pour une utilisation industrielle continue ?
Pour une stabilité acoustique et une longévité optimales de la bobine, faites fonctionner à ou près de la valeur nominale de 3 V. Alors que la plage de 2 à 5 V garantit un fonctionnement fonctionnel sur les courbes de décharge de la batterie et la tolérance du régulateur, un fonctionnement soutenu à la limite supérieure de 5 V augmente la contrainte thermique de la bobine. Pour les applications à tonalité continue 24h/24 et 7j/7, la gestion thermique du boîtier doit être évaluée pour éviter l'accumulation de chaleur autour du buzzer.
Q4 : À quel SPL peut-on s'attendre lors d'un déploiement réel ?
La fiche technique garantit une pression acoustique minimale ≥85 dB à 3 VDC et 10 cm en champ libre. Les mesures par lots d'échantillons confirment une sortie jusqu'à 93,2 dB dans des conditions de test standard, offrant une marge de conception supérieure au minimum de spécification. Le SPL réel du système dépend de l'orientation de montage, de la charge acoustique du boîtier, de la stabilité de la tension et des éventuelles grilles de protection ou pare-poussière. Pour une estimation SPL spécifique à une application, contactez l’ingénierie des applications d’usine avec les détails de votre boîtier.
Q5 : Des configurations personnalisées sont-elles disponibles pour les commandes en volume OEM ?
Contactez le service commercial industriel de MEIDI pour discuter des exigences personnalisées, notamment des géométries de cavité alternatives, des configurations de formation de câbles, des modifications du pas des broches et du codage couleur du boîtier. Les quantités minimales de commande et les délais de livraison varient en fonction de la complexité de la modification ; soumettre une demande de configuration OEM pour un devis et une évaluation de faisabilité.
Pour les tarifs de volume, les configurations de cavités personnalisées, les rapports de caractérisation SPL ou l'intégration dans la conception de votre boîtier, contactez les ventes industrielles de MEIDI. Échantillons d'ingénierie disponibles pour l'évaluation acoustique dans votre environnement cible.
L'ingénierie des applications MEIDI répond généralement aux demandes techniques dans un délai d'un jour ouvrable avec des notes sur le circuit du pilote, des directives d'intégration du boîtier et des prix de volume.
