Conçu pour le contrôle industriel, les alarmes de machines et les systèmes électroniques robustes, ce buzzer actif traversant délivre une tonalité d'alerte pénétrante ≥ 85 dB à 2 700 Hz avec un oscillateur intégré. Sa compatibilité à large tension de 2 à 5 V prend en charge l'entraînement CC direct à partir de rails logiques de 3,3 V, de batteries Li-ion et de systèmes tolérants de 5 V sans PWM ou transistors de commande externes.
Fabriqué par MEIDI dans notre usine du Jiangsu, le HMB1206‑03 bénéficie de plus d'une décennie d'expertise en ingénierie des buzzers électromagnétiques. Chaque unité est soumise à des tests acoustiques et électriques 100 % automatisés, garantissant des performances constantes tout au long de la production en grand volume. Le boîtier PBT noir résiste aux pics de brasage à la vague jusqu'à 255 °C et à un fonctionnement continu de -20 °C à +70 °C, ce qui en fait un choix fiable pour les applications d'automatisation industrielle, de distribution d'énergie et d'équipement lourd.
Le support PCB pour buzzer électromagnétique 3 V est conçu pour les panneaux de commande industriels, les systèmes d'alarme de machines et l'électronique robuste où le montage traversant offre une stabilité mécanique supérieure par rapport aux alternatives de montage en surface. Le circuit oscillateur intégré génère une tonalité fixe de 2 700 Hz à ≥ 85 dB lors d'une application CC dans une plage de 2 à 5 V, éliminant ainsi le besoin de composants d'entraînement externes dans des environnements électriquement bruyants.

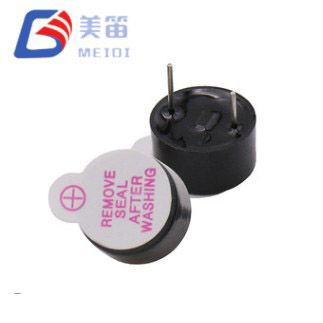

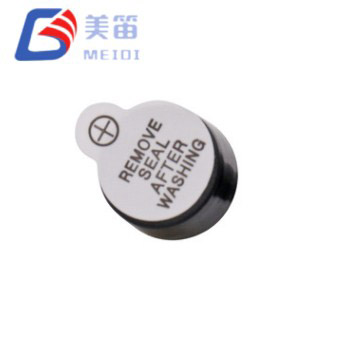

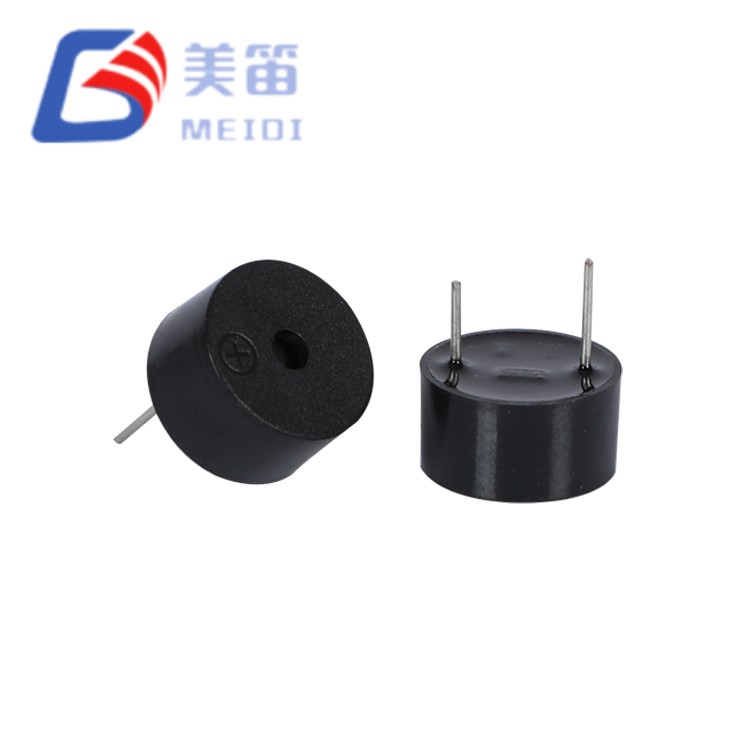

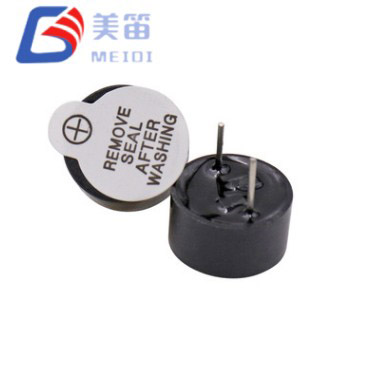

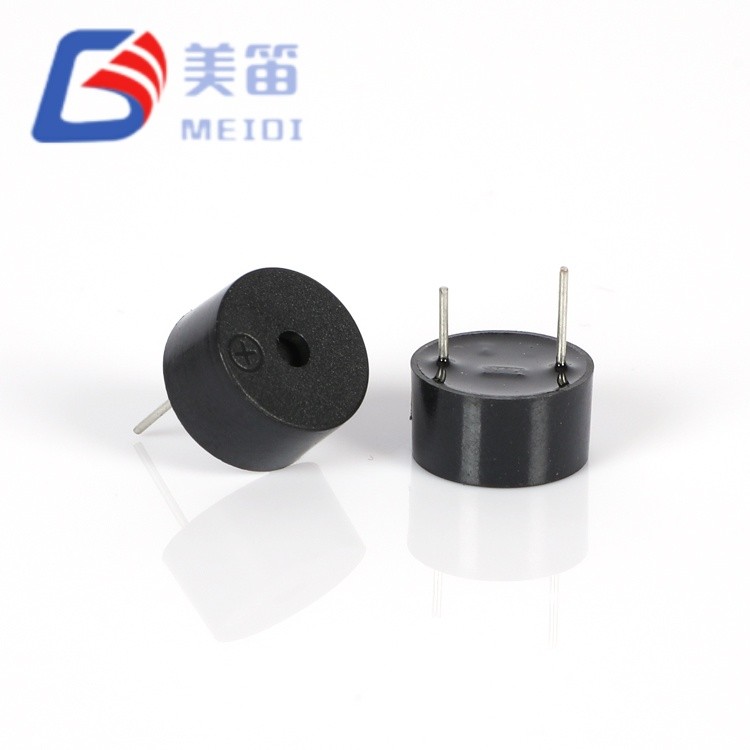

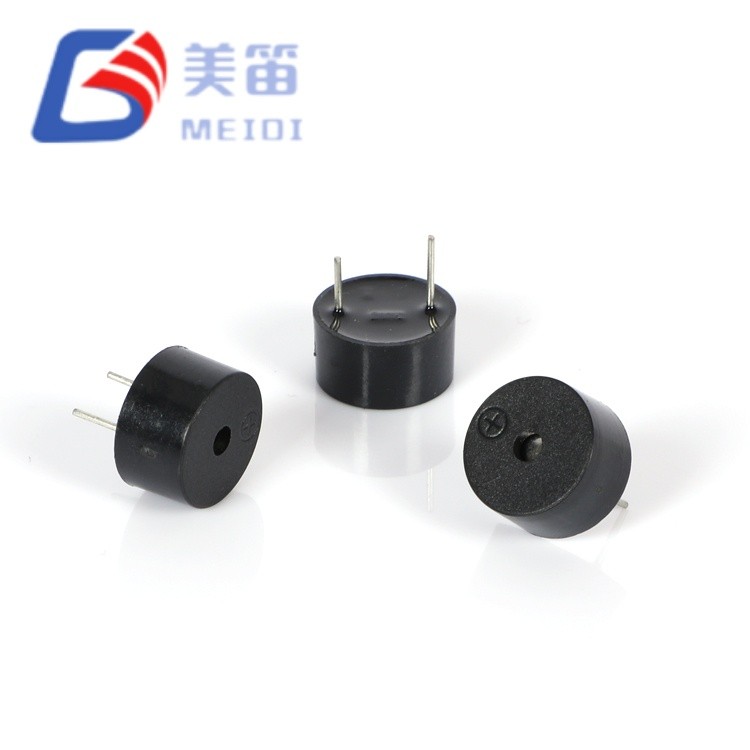

Le diamètre de 12,0 mm et la hauteur de 6,5 mm occupent un encombrement traversant de taille moyenne qui équilibre la sortie acoustique avec les contraintes de densité des PCB. Ce buzzer actif électromagnétique traversant de 3 V est particulièrement adapté à la remise à neuf d'équipements existants où des découpes de buzzer et des modèles de trous de 12 mm sont déjà établis, ainsi qu'aux nouvelles conceptions dans les installations industrielles lourdes, de transport et extérieures où la fiabilité mécanique à long terme n'est pas négociable.
Contrairement aux buzzers passifs qui nécessitent une génération PWM externe et des circuits de pilotage, la conception auto-oscillante du HMB1206-03 libère les ressources de minuterie du microcontrôleur et réduit la complexité du micrologiciel. La tension de fonctionnement minimale de 2 V prend en charge les scénarios d'avertissement de batterie faible dans lesquels la tension d'alimentation est tombée en dessous de la valeur nominale, tandis que la tension maximale de 5 V s'adapte aux systèmes avec une tolérance de régulateur assouplie ou des conditions de surtension transitoire.
La construction traversante garantit une rétention sécurisée du PCB en cas de vibrations, de chocs et de dilatation thermique soutenus. Le boîtier PBT noir résiste à la déformation lors du brasage à la vague et maintient la stabilité dimensionnelle sur toute la plage de fonctionnement. À 1,7 g, la masse contribue à l'amortissement mécanique qui réduit les effets microphoniques dans des conditions de vibration courantes dans les machines industrielles.
Montage traversant résistant aux vibrations — ancrage mécanique sécurisé sur les circuits imprimés FR4 de 1,6 à 2,0 mm, la formation du plomb absorbe la dilatation thermique et les chocs mécaniques
Oscillateur intégré avec une large tolérance de tension — fonctionne de 2 à 5 V sans dérive de fréquence ; sortie stable de 2 700 Hz sur les courbes de décharge de la batterie
Entraînement direct à faible courant — ≤ 30 mA à 3 V permet une connexion directe MCU GPIO dans de nombreuses applications, éliminant les transistors externes ou les circuits intégrés de pilote
Boîtier PBT haute température — conçu pour un pic de brasage à la vague de 255 °C et un brasage manuel de 360 °C ; pas de déformation ni de dégradation acoustique
Tonalité basse fréquence pénétrante — 2 700 Hz optimisée pour la sensibilité auditive humaine tout en évitant la bande de bruit de 4 kHz où les équipements industriels concentrent les interférences
Configuration des broches polarisées : évite les erreurs d'installation en cas de tension inverse ; compatible avec les connecteurs polarisés standard et les embases à clé
| Paramètre | Valeur | Remarques |
| Tension nominale | 3 V (CC) | Point de fonctionnement nominal |
| Tension de fonctionnement | 2 à 5 V (CC) | Gamme fonctionnelle continue |
| Sortie sonore à 10 cm | ≥ 85 dB | A 3 V, champ libre |
| Fréquence de résonance | 2700 ± 300 Hz | Fixé par oscillateur interne |
| Courant de fonctionnement | ≤ 30 mA | À 3 V |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | Continu |
| Température de stockage | -30 ℃ ~ +80 ℃ | Hors fonctionnement |

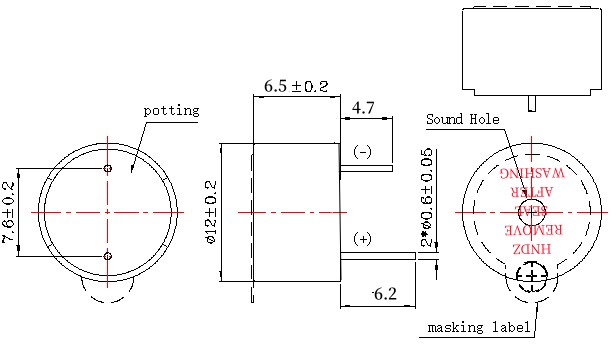

| Dimension (Diamètre × H) | 12,0 × 6,5 mm | Corps seulement |
| Poids | 1,7 g | Typique |
| Matériau du boîtier | PBT noir | Homologué UL94 V-0 |
| Type de montage | Traversant | Soudure à la vague / manuelle |
| Température de soudage (vague) | 255 ± 15 ℃ | 4 à 6 secondes, recommandé |
| Température de soudage (manuel) | 360 ± 10 ℃ | 2 à 5 secondes, recommandé |
| Température de soudage (refusion) | 245 ± 15 ℃ | 180 ℃ préchauffer 40 à 70 s ; 245 ℃ 3 s ; maximum 3 passages |
| Stress environnemental | Vulnérabilité SMD | Avantage du trou traversant |
| Vibrations mécaniques | Fatigue des joints de soudure, détachement des composants sous vibration soutenue 5G+ | Le plomb forme un ancrage mécanique à travers le PCB, répartit la contrainte sur toute l'épaisseur de la carte |
| Cyclisme thermique | L'inadéquation CTE entre le substrat céramique et FR4 provoque des microfissures | Le plomb conforme absorbe la dilatation thermique différentielle entre le composant et la carte |
| Réparation et service sur le terrain | Le dessoudage risque d'endommager les plaquettes, de soulever les traces et de délaminer les couches. | Retrait en un seul point avec un traumatisme minimal de la planche ; les tampons traversants sont mécaniquement robustes |
| Transitoires à courant élevé | Le courant concentré dans un petit filet de soudure génère un échauffement localisé | Une plus grande section de conducteur distribue le courant et réduit les pertes résistives |
| Compatibilité des cartes héritées | L'inadéquation de l'empreinte CMS nécessite une refonte du PCB | Diamètre standard de 12 mm compatible avec les découpes et les modèles de trous existants sur le panneau avant |
La masse de 1,7 g du HMB1206-03 contribue à la stabilité inertielle qui résiste aux effets microphoniques induits par les vibrations. La plus grande surface de diaphragme permise par le boîtier de 12 mm génère un SPL plus élevé avec une consommation de courant plus faible par décibel, améliorant ainsi l'efficacité électrique dans les applications alimentées par batterie.
PLC et panneaux de commande industriels : alarmes de panne, retour sonore d'arrêt d'urgence, alertes de fin de cycle dans l'automatisation de la fabrication
Automatisation des machines et des usines — Avertissements du changeur d'outils CNC, signalisation de panne du convoyeur, indication de l'état des cellules robotiques sur les ateliers de production bruyants
Distribution d'énergie et équipements électriques : alarmes de déclenchement de disjoncteur, avertissements de surcharge de transformateur, tonalités d'état de fonctionnement de l'appareillage de commutation
Panneaux de sécurité et de contrôle d'accès — alertes de détection d'intrusion, avertissements d'ouverture forcée de porte, alarmes de sabotage de panneau dans les bâtiments commerciaux
Transport et équipement lourd : avertissements de cabine de véhicule, alarmes de marche arrière de chariot élévateur, alertes d'instruments marins dans des environnements sujets aux vibrations
Outils industriels portables alimentés par batterie : avertissements de batterie faible, alertes de surcharge et signaux d'achèvement dans les équipements sans fil

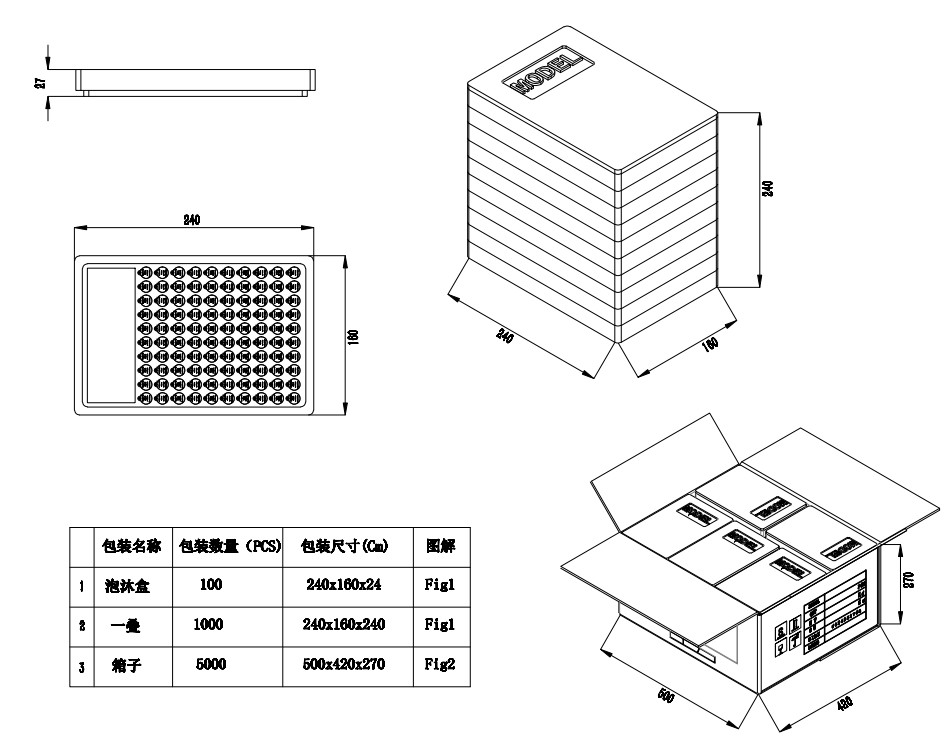

MEIDI exploite une ligne d'assemblage traversante dédiée équipée de machines automatisées de bobinage, de soudage et d'encapsulation. Notre base de fabrication du Jiangsu suit les protocoles de gestion de la qualité ISO 9001, avec des inspections en cours de processus à chaque étape critique. Chaque unité HMB1206‑03 est soumise à une vérification à 100 % des paramètres électriques et à une mesure acoustique SPL avant l'emballage.
Au-delà de la production standard, MEIDI effectue un contrôle rigoureux des contraintes environnementales sur les lots d'échantillons : cycles de chocs thermiques de -30 °C à +80 °C, endurance à l'humidité à 50 °C / 95 % HR et tests de vibrations selon la norme CEI 60068-2-6. Ces procédures valident la fiabilité à long terme du buzzer dans des environnements industriels exigeants.
Les certifications disponibles incluent RoHS, REACH et UL94 V‑0 pour le matériau du boîtier. Pour les projets à volume élevé, nous pouvons fournir sur demande des rapports de conformité aux normes CEI 60950-1 et UL 508. Notre équipe d'ingénieurs prend également en charge la formation de fils personnalisés, les pas de broches alternatifs et les fréquences spécialisées de 2,0 à 4,0 kHz pour répondre aux exigences uniques des applications.
MEIDI fabrique le support PCB pour buzzer électromagnétique 3 V sur des lignes d'assemblage traversantes dédiées avec des tests électriques et une vérification acoustique 100 % automatisés. Chaque lot de production subit :
Cycle de choc thermique – 5 cycles entre -30 ℃ et +80 ℃ avec un séjour de 30 minutes par extrême
Endurance à l'humidité — 48 heures à 50 ± 5 ℃ / 90–95 % RH suivies de 2 heures de récupération ambiante
Durabilité mécanique — tests de vibrations (10 à 55 Hz, amplitude de 1,0 mm, axes XYZ, 0,5 heure au total) et chute libre de 75 cm sur du bois dur de 10 mm (3 impacts)
Soudabilité — test d'équilibre de mouillage selon J-STD-002, catégorie 3 (260 ℃)
Résistance thermique de soudure — 250 ± 5 ℃ pendant 10 ± 0,5 secondes avec un espacement corps-soudure de 2,0 mm

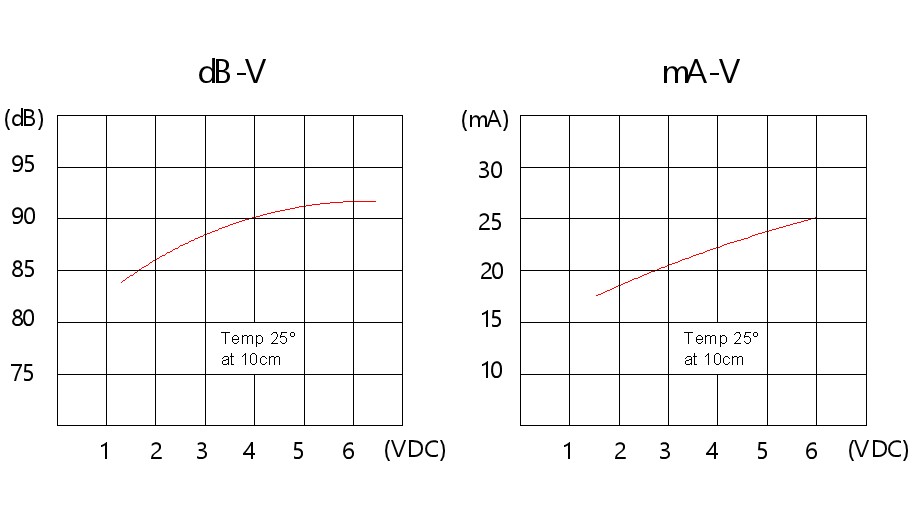

Les données de test par lots d'échantillons confirment la plage de pression acoustique de 87,0 à 92,0 dB (10 échantillons, 3 V CC, 10 cm, champ libre). Remarque : il s'agit de données mesurées basées sur des échantillons et non d'une valeur de spécification garantie. La fiche technique garantit une pression acoustique minimale ≥85 dB à tension nominale et 10 cm.
Certifications disponibles : RoHS, REACH, UL94 V-0 (matériau du boîtier). Rapports de conformité CEI 60950-1 et UL 508 disponibles sur demande pour les commandes à volume élevé.
Q1 : Le support PCB du buzzer électromagnétique 3 V est-il compatible avec la logique du microcontrôleur 5 V, ou nécessite-t-il une régulation de tension ?
La tension de fonctionnement maximale de 5 V constitue la limite supérieure absolue. Bien que le buzzer fonctionne à 5 V, un fonctionnement continu à cette limite peut réduire la durée de vie acoustique et augmenter la consommation de courant au-delà de la spécification ≤ 30 mA. Pour les systèmes 5 V, une résistance série (généralement 47-100 Ω) est recommandée pour faire chuter la tension dans la plage 3-4 V, préservant ainsi le buzzer dans son enveloppe de fonctionnement optimale tout en maintenant un SPL adéquat. Vous pouvez également sélectionner un buzzer actif de 5 V dans la gamme MEIDI si 5 V est la tension nominale du système.
Q2 : Ce buzzer peut-il être monté sur des PCB FR4 standard de 1,6 mm à l'aide d'un équipement d'insertion axiale automatisé ?
Oui. Le diamètre de 12,0 mm et la configuration standard des broches traversantes sont conformes aux spécifications des composants axiaux pour les machines d'insertion automatisées. La formation de broches radiales (montage vertical) est également disponible pour les configurations de circuits imprimés dans des espaces restreints où le montage horizontal n'est pas pratique. Des longueurs de câbles personnalisées et des configurations de formage sont prises en charge pour les commandes à volume élevé : contactez le service commercial industriel pour obtenir des conseils de configuration.
Q3 : Ce buzzer peut-il prendre en charge un fonctionnement continu 24h/24 et 7j/7 ? Quelle est la durée de vie acoustique à long terme ?
La fiche technique du fabricant ne fournit pas de données sur la durée de vie d'un fonctionnement continu à long terme. La condition de test de durée de vie spécifiée est de 96 heures à 25 ± 10 ℃ avec une tension nominale et une onde carrée à fréquence de résonance de 1/2 rapport cyclique. Le test de stockage à haute température est de 96 heures à +85 ℃. Pour obtenir des données de fiabilité en fonctionnement continu à long terme, veuillez contacter l'usine pour demander des données de test sur la durée de vie ou une vérification de fiabilité personnalisée. Pour les applications à tonalité continue, la gestion thermique du boîtier doit être évaluée afin d'éviter l'accumulation de chaleur autour du buzzer.
Q4 : Les modifications OEM telles que la longueur de fil personnalisée, la formation du fil ou les couleurs de boîtier alternatives sont-elles prises en charge ?
Oui. MEIDI prend en charge la coupe de fil personnalisée (droite, pliée, décalée ou formée), les emplacements de broches alternatifs pour les PCB non standard et le codage couleur du boîtier pour l'identification de tension ou de fréquence. Des fréquences d'oscillateur personnalisées comprises entre 2,0 et 4,0 kHz sont disponibles pour des exigences tonales spécialisées. Les quantités minimales de commande et les délais de livraison varient en fonction de la complexité de la modification ; soumettre une demande de configuration OEM pour un devis.
Q5 : Comment ce buzzer actif traversant se compare-t-il aux alternatives actives CMS dans les environnements à fortes vibrations ?
Le montage traversant offre une rétention mécanique supérieure car le fil forme un ancrage physique à travers l'épaisseur du PCB, répartissant les contraintes sur toute la carte. Le fil conforme absorbe la dilatation thermique différentielle entre le composant et le PCB, réduisant ainsi la fatigue des joints de soudure lors des cycles thermiques. Dans les environnements soumis à des contraintes mécaniques, la construction traversante offre généralement une plus grande fiabilité à long terme que les alternatives à montage en surface. La masse plus importante et la construction au plomb des buzzers traversants contribuent à la stabilité inertielle qui résiste aux déplacements induits par les vibrations. Pour les exigences spécifiques en matière de qualité de vibration, des tests spécifiques à l'application selon la norme CEI 60068-2-6 sont recommandés.
Pour obtenir des prix de volume, des rapports de fiabilité, des configurations de câbles personnalisées ou des conseils d'intégration pour les systèmes de contrôle industriel, contactez MEIDI Industrial Sales.
L'ingénierie des applications industrielles MEIDI répond généralement aux demandes techniques dans un délai d'un jour ouvrable avec des dessins de brochage, des courbes tension-SPL et des niveaux de prix de volume.
