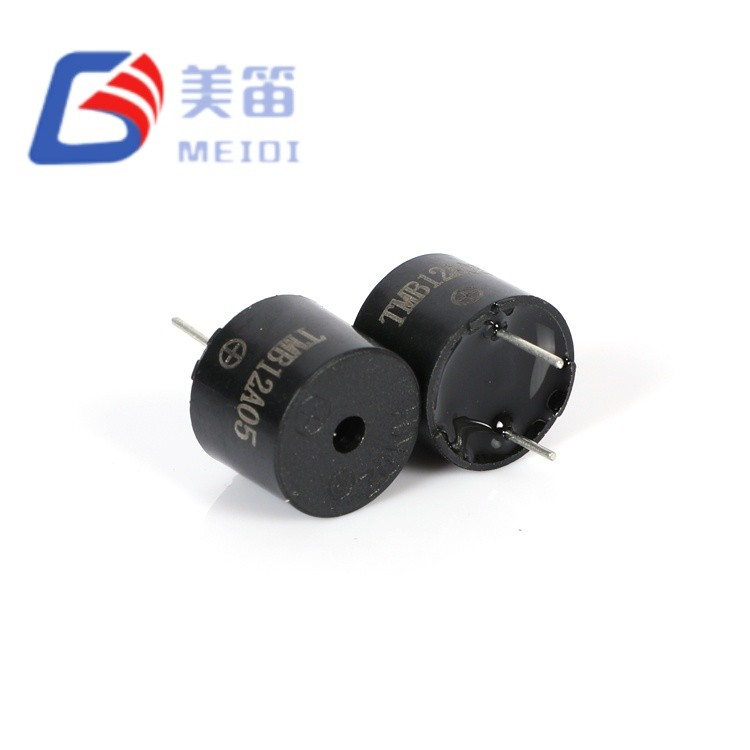

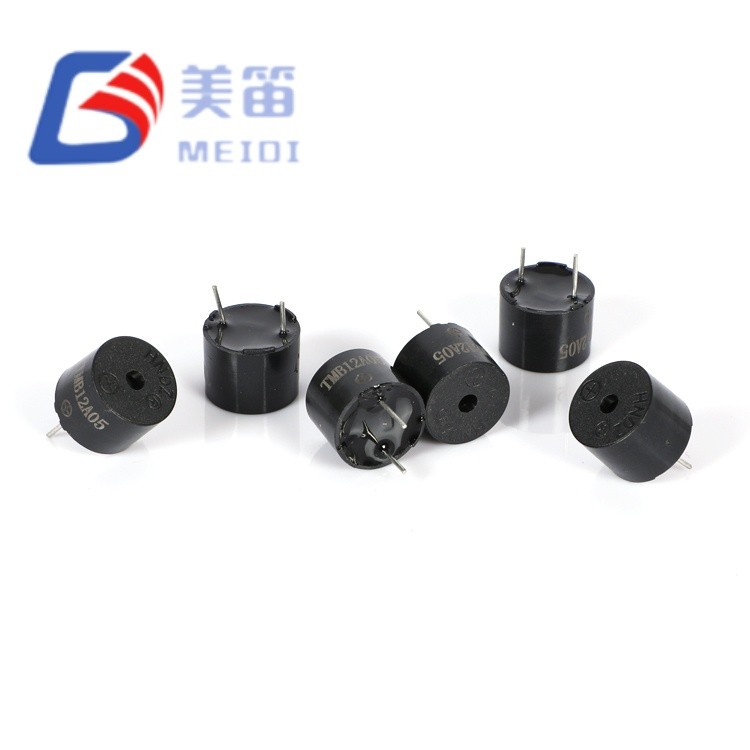

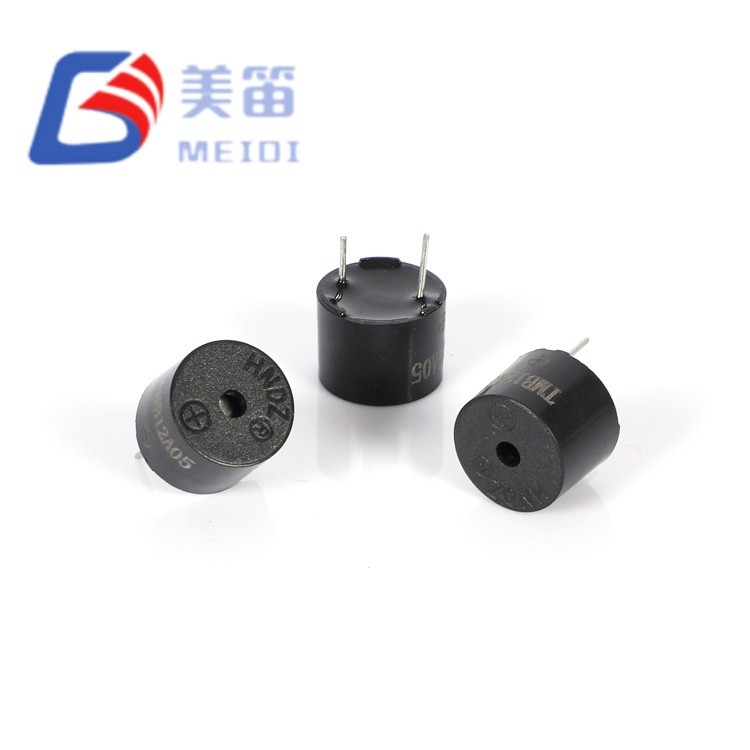

Buzzer actif électromagnétique TMB12A03

Conçu pour les applications où l'audibilité acoustique est essentielle à la mission, le TMB12A03 fournit des niveaux de pression acoustique mesurés de 96,4 à 98,7 dB à partir d'un encombrement compact de 12 mm. Sa cavité étendue de 9,5 mm – la plus haute de la famille des buzzers actifs de 12 mm de MEIDI – maximise l'efficacité de la résonance de Helmholtz, produisant une tonalité basse fréquence de 2 400 Hz qui coupe le bruit ambiant industriel sans nécessiter d'architectures de buzzer magnétiques plus grandes.

Fabriqué dans l'usine MEIDI de Jiangsu, ce buzzer actif traversant de 5 V fonctionne sur une plage de 3 à 7 V, prenant en charge les bus logiques de 5 V, les courbes de décharge de batterie Li-ion et les systèmes de batterie de lanterne de 6 V sans régulation supplémentaire. L'oscillateur intégré élimine la génération PWM externe, tandis que le boîtier PBT noir résiste au brasage à la vague à 255°C et au fonctionnement continu de -20°C à +70°C. Chaque unité est soumise à une vérification 100 % automatisée du SPL et du courant, avec des échantillons de données montrant un regroupement serré des paramètres (SPL 96,4-98,7 dB, courant 21,8-24,1 mA, fréquence 2 400 ± 300 Hz).

Environnements d'application principaux

Systèmes d'alarme industriels lourds – alertes d'arrêt d'urgence, avertissements de mouvement de grue et alarmes de fonctionnement de presse dans des environnements dépassant 85 dB de bruit ambiant où l'audibilité réglementaire impose un SPL élevé

Cabines de véhicules utilitaires – avertissements de ceinture de sécurité, alertes de porte entrouverte et tonalités de proximité inversée dans les camions, les bus et les engins de construction où le bruit du moteur masque les buzzers conventionnels

Automatisation des entrepôts et de la logistique : alertes de fin de prélèvement, avertissements de collision AGV et signaux de panne de convoyeur dans les centres de distribution à hauts plafonds avec réverbération acoustique importante

Cabines de machines agricoles – alertes de position des outils, indicateurs de panne hydraulique et avertissements de niveau de trémie à grains dans les tracteurs et les moissonneuses exposés au bruit du moteur et des outils

Systèmes de sécurité publique et d'évacuation : notification sonore d'alarme incendie, alertes d'intrusion périmétrique et tonalités de notification de masse dans les bâtiments commerciaux nécessitant des seuils SPL conformes au code.

Compartiments moteurs marins : alarmes de pompe de cale, alertes de panne du système de refroidissement et tonalités de panne du générateur dans des environnements maritimes très bruyants et très humides

Fabrication et assurance qualité – De notre usine à votre conception

MEIDI fabrique le TMB12A03 sur des lignes d'assemblage traversantes dédiées équipées d'équipements automatisés de bobinage, de soudage et d'encapsulation. Notre base de fabrication du Jiangsu suit les protocoles de gestion de la qualité ISO 9001, avec des inspections en cours de processus à chaque étape critique : enroulement de la bobine, assemblage de l'aimant, réglage de l'oscillateur et encapsulation finale.

Chaque lot de production fait l’objet d’une validation rigoureuse :

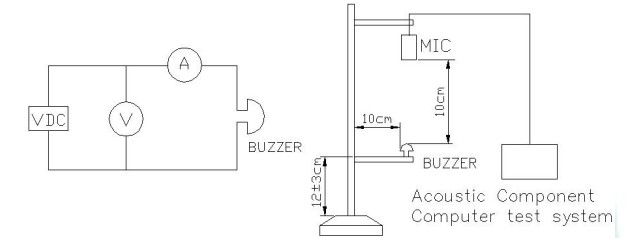

Vérification de la cohérence acoustique – test 100 % SPL à la tension nominale ; lot d'échantillons 96,4 à 98,7 dB avec un écart typique <2 dB

Contrôle de stabilité de fréquence – échantillonnage statistique à 2 400 Hz ±12,5 % ; tous les échantillons dans la plage de 2 370 à 2 430 Hz

Validation de la consommation de courant – ≤30 mA maximum ; moyenne de l'échantillon 22,9 mA avec écart type 0,8 mA

Stockage à haute température – 48 heures à +80 ± 2 ℃ ; récupération complète des paramètres après 2 heures de stabilisation ambiante

Stockage à basse température – 48 heures à -30 ± 2 ℃ ; activation vérifiée du démarrage à froid à 3 V minimum

Cycle de choc thermique – 5 cycles entre -30 ℃ et +80 ℃ avec un maintien de 30 minutes par extrême

Validation des contraintes mécaniques – vibration sinusoïdale (10–55 Hz, amplitude de 1,0 mm, axes XYZ, 0,5 heure cumulée) et chute libre de 75 cm sur du bois dur de 10 mm (3 impacts)

Résistance à l'humidité – 48 heures à 50 ± 5 ℃ / 90–95 % HR suivi de 2 heures de récupération et de caractérisation électrique

Résistance thermique de soudure – 250 ± 5 ℃ pendant 10 ± 0,5 secondes avec un espace corps-soudure de 2,0 mm

Certifications disponibles : RoHS, REACH et UL94 V‑0 pour le boîtier PBT. Pour les installations critiques pour la sécurité, la documentation de conformité CEI 60950-1 peut être fournie sur demande.

FAQ sur l'ingénierie – Conseils pratiques pour les concepteurs de systèmes

Q1 : Comment la fréquence de 2 400 Hz du TMB12A03 se compare-t-elle aux alternatives de 2 700 Hz et 4 kHz dans des environnements bruyants réels ?

La fréquence de résonance de 2 400 Hz fonctionne en dessous du groupe de buzzers électromagnétiques typique à 2 700 Hz et bien en dessous de la région de 4 kHz où de nombreuses alimentations à découpage et appareils électroniques numériques génèrent des émissions. Dans les environnements industriels et automobiles, le bruit ambiant provenant des ventilateurs de refroidissement, des pompes hydrauliques et des harmoniques du moteur a tendance à se concentrer au-dessus de 3 kHz. La fréquence inférieure du TMB12A03 offre souvent une meilleure audibilité dans ces paramètres car elle occupe une bande spectrale moins encombrée. De plus, les basses fréquences présentent un rayonnement directionnel réduit, améliorant ainsi l'audibilité hors axe dans les installations ouvertes.

Q2 : Le TMB12A03 peut-il remplacer un buzzer magnétique traversant de 16 mm ou 23 mm dans une conception existante ?

Dans de nombreux cas, oui. La sortie mesurée de 96,4 à 98,7 dB approche ou dépasse celle des buzzers magnétiques typiques de 16 mm (95 à 100 dB) tout en occupant une empreinte nettement plus petite de 12 mm. La principale considération est le montage : le TMB12A03 utilise un espacement standard des broches traversantes de 12 mm, qui peut ne pas s'aligner avec les découpes de 16 mm ou 23 mm. Pour les applications de rénovation, MEIDI fournit des dessins de comparaison dimensionnelle et peut fournir des solutions de rondelles d'adaptateur pour les commandes en volume. L'interface électrique est plus simple que les buzzers magnétiques : aucun oscillateur externe n'est requis, ce qui réduit le nombre de composants et les coûts d'assemblage.

Q3 : Quelle est la durée de vie acoustique pratique en fonctionnement continu de 5 V à température élevée ?

Le fabricant ne publie pas de données sur la durée de vie en fonctionnement continu au-delà des conditions de test standard (96 heures à 25 ± 10 ℃ avec une onde carrée de 1/2 rapport cyclique et 96 heures de stockage à haute température à +85 ℃). La consommation de courant typique de 21,8 à 24,1 mA se situe bien dans la limite maximale de ≤ 30 mA, minimisant ainsi l'auto-échauffement. Pour une durée de vie prolongée dans les applications à tonalité continue, il est recommandé de mettre en œuvre un cycle de service (par exemple, 1 seconde allumée, 4 secondes éteintes). La cavité de 9,5 mm fournit une masse thermique supplémentaire par rapport aux variantes à profil plus bas, ce qui peut ralentir l'augmentation de la température. Pour obtenir des estimations de durée de vie spécifiques à une application, contactez l'ingénierie de l'usine en lui indiquant votre tension de fonctionnement, votre cycle de service et votre profil de température ambiante.

Q4 : La hauteur de 9,5 mm est-elle compatible avec les boîtiers de buzzer et les panneaux avant standard de 12 mm ?

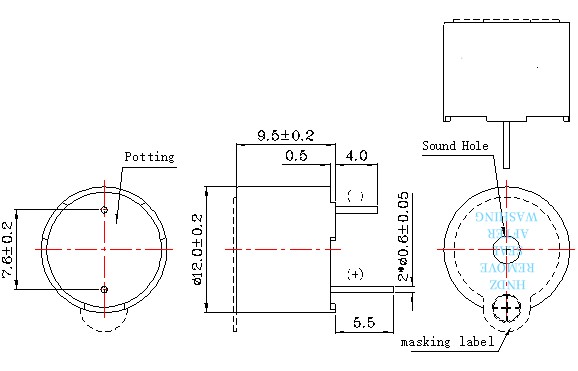

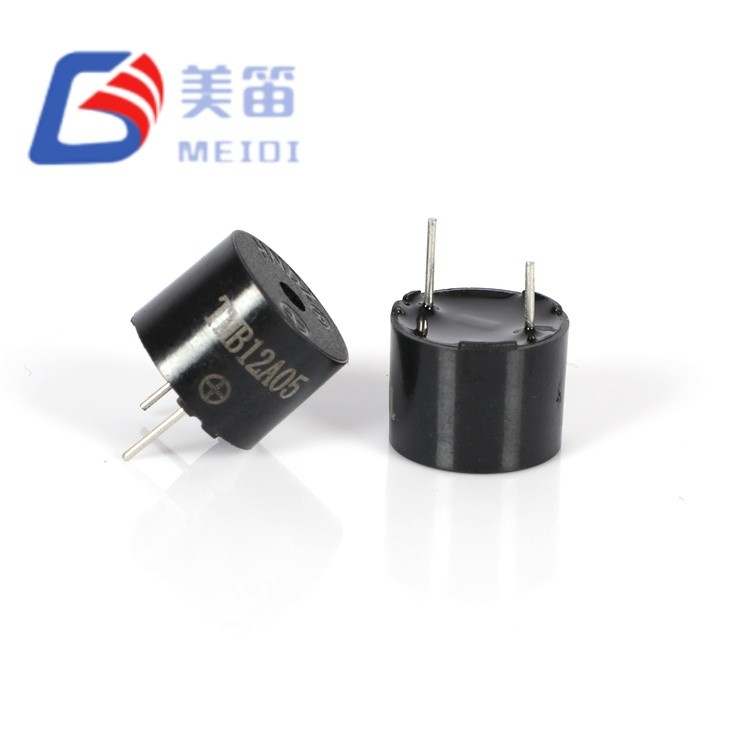

Le diamètre de 12,0 mm correspond aux découpes standard du panneau avant de 12 mm et aux configurations de circuits imprimés couramment utilisées pour les buzzers traversants. La hauteur de 9,5 mm nécessite un dégagement supplémentaire sur l'axe z par rapport aux variantes de 6,5 mm ou 7,5 mm : assurez-vous que votre boîtier offre au moins 11 mm d'espace au-dessus du PCB pour accueillir le composant et permettre un espace de soudure. Pour les applications à hauteur limitée (≤8 mm), MEIDI propose des modèles alternatifs avec des profils plus bas. Nous fournissons des fichiers STEP 3D et des directives d'intégration de boîtiers sur demande.

Q5 : Comment le TMB12A03 fonctionne-t-il lorsqu'il est utilisé en dessous de 5 V, par exemple avec une batterie Li-ion de 3,7 V ?

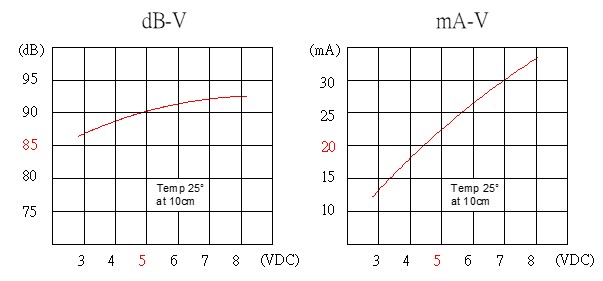

À 3,7 V, le SPL diminue par rapport à la référence de 5 V mais reste supérieur à la spécification ≥ 85 dB – le SPL typique à 3,7 V est d'environ 88 à 90 dB, sur la base des données de caractérisation. La fréquence de 2 400 Hz reste stable sur la plage de 3 à 7 V grâce à la conception de l'oscillateur intégré. Pour les applications Li‑ion où la fin de décharge de 3,0 V doit toujours fournir une sortie sonore, le TMB12A03 maintient une sortie fonctionnelle sans circuit d'amplification de tension supplémentaire, ce qui le rend adapté aux alarmes portables et aux instruments portables alimentés par batterie.

Q6 : Quelle orientation de montage est recommandée pour des performances acoustiques maximales ?

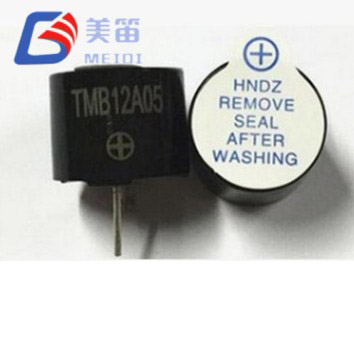

Le TMB12A03 émet du son principalement via le port acoustique supérieur. Pour un SPL maximal, assurez-vous que le port n'est pas obstrué et fait face à la direction d'écoute prévue. Le montage sur la face inférieure d'un PCB ou avec le port face à une surface solide atténuera la sortie. Pour les applications nécessitant une couverture à 360 degrés, envisagez plusieurs unités ou surfaces réfléchissantes. L’ingénierie d’applications de MEIDI peut fournir un support de simulation acoustique pour la géométrie spécifique de votre enceinte.
