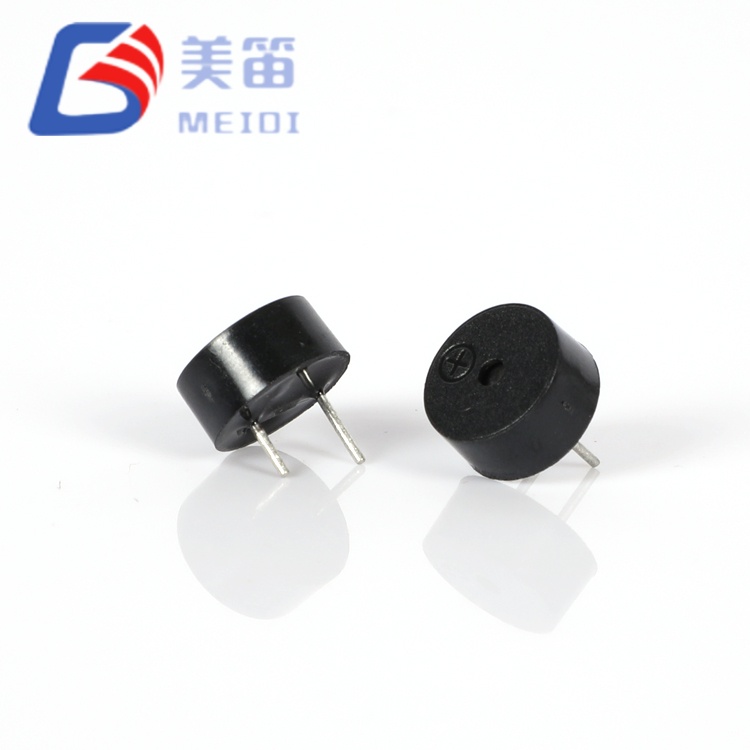

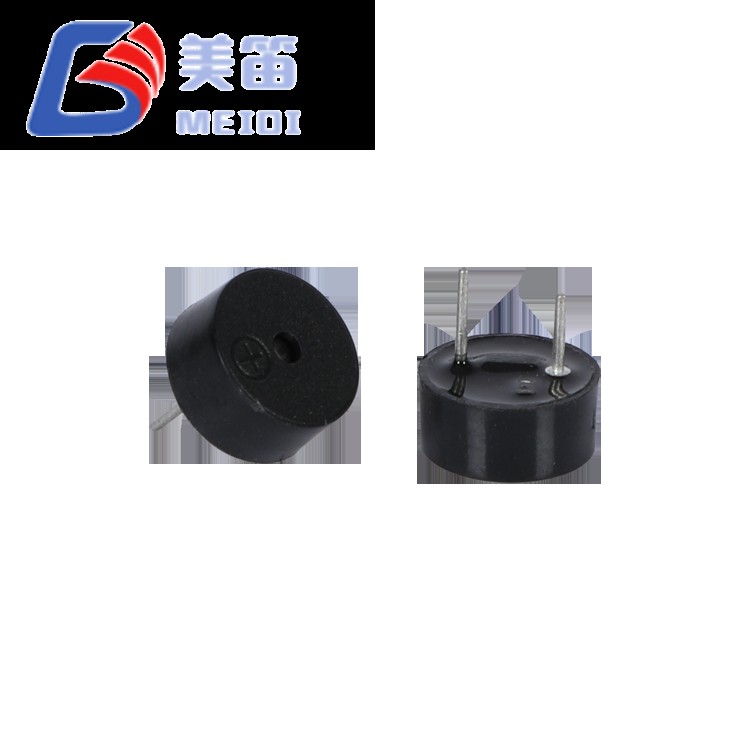

Trois variantes de tension — 3 V (1,5 à 4,5 V), 5 V (3 à 7 V) et 12 V (8 à 16 V) — partageant la même spécification de fréquence de résonance de 2 700 ± 300 Hz
Circuit oscillateur intégré — L'application CC génère une sortie à tonalité fixe sans PWM externe ni conditionnement de signal
Pression acoustique ≥85 dB à 10 cm — minimum spécifié pour les trois variantes aux tensions nominales respectives
Corps léger de 0,71 g (selon les spécifications)
Boîtier PBT noir ; température de fonctionnement -20 °C à +70 °C, température de stockage -30 °C à +80 °C
Profil de hauteur 4,2 mm (selon spécification)
| Paramètre | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| Tension nominale | 3 V CC | 5 V CC | 12 V CC |
| Tension de fonctionnement | 1,5 à 4,5 V CC | 3 à 7 V CC | 8 à 16 V CC |
| Sortie sonore à 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Courant de fonctionnement | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Fréquence de résonance | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Température de fonctionnement | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Température de stockage | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |
| Dimensions (Diamètre × H) | 9,0 × 4,2 mm | 9,0 × 4,2 mm | 9,0 × 4,2 mm |
| Poids | 0,71g | 0,71g | 0,71g |
| Matériau du boîtier | PBT noir | PBT noir | PBT noir |

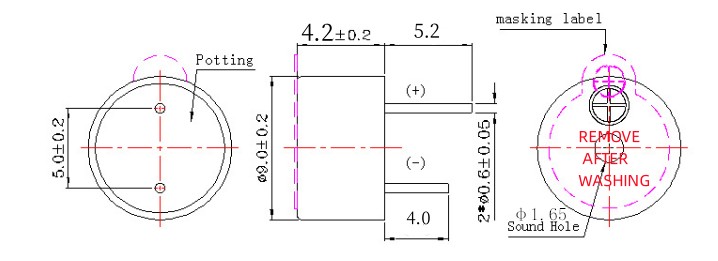

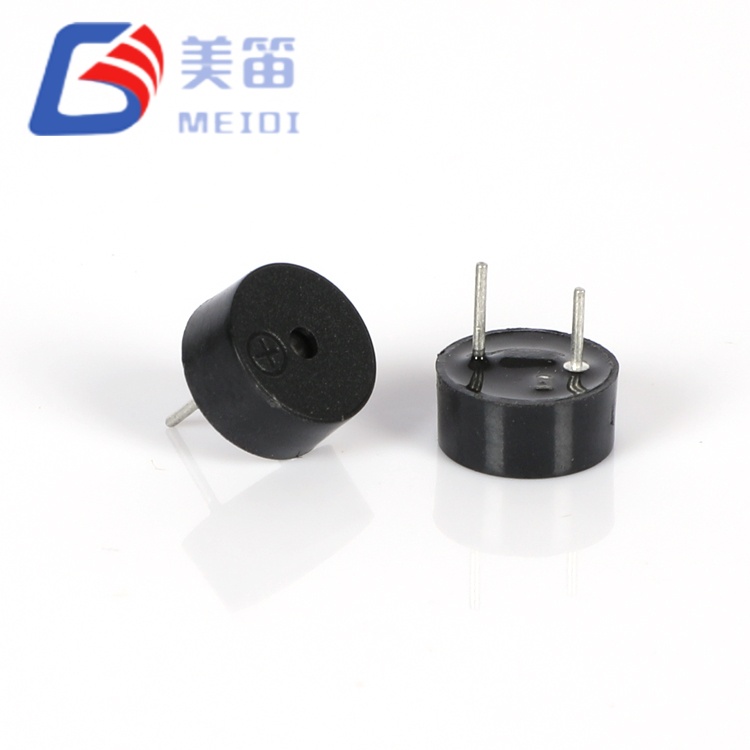

Encombrement compact de 9,0 × 4,2 mm — dimensions spécifiées pour un montage traversant
L'oscillateur intégré élimine le lecteur externe — l'application de tension continue génère une tonalité fixe de 2 700 ± 300 Hz sans PWM externe ni générateur de signal
Trois niveaux de tension : les variantes 3 V, 5 V et 12 V permettent une sélection en fonction du rail de tension du système disponible
Poids de 0,71 g – selon les spécifications

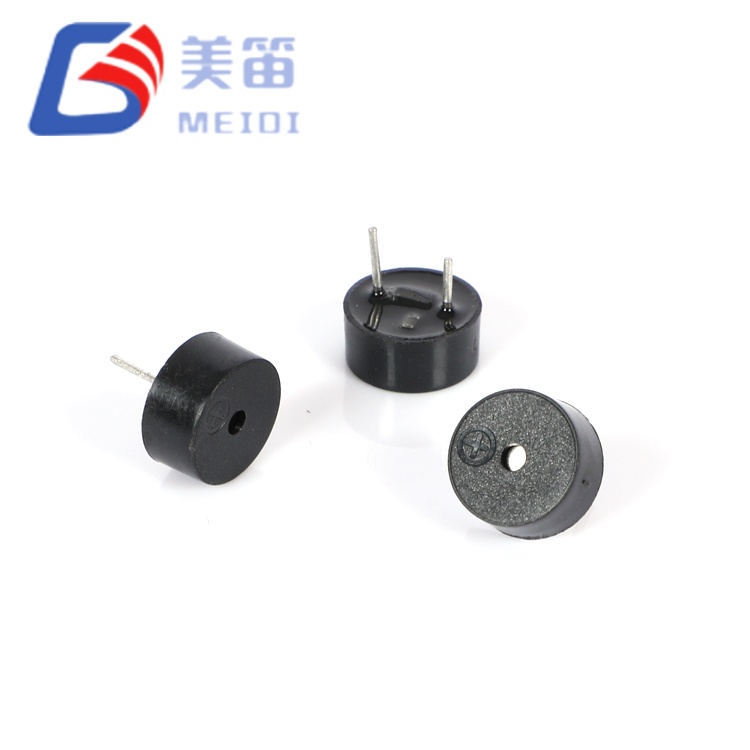

Montage traversant polarisé — le marquage de polarité des broches indique l'orientation correcte
Boîtier PBT noir pour assemblage industriel — compatible avec le brasage à la vague à 255 ± 15 °C et le brasage manuel à 360 ± 10 °C selon les spécifications
Consommation de courant ≤ 30 mA à la tension nominale — courant de fonctionnement maximum spécifié
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer actif électromagnétique traversant | — |
| Tension nominale | 3 V CC | Point de fonctionnement nominal |
| Tension de fonctionnement | 1,5 à 4,5 V CC | Portée continue |

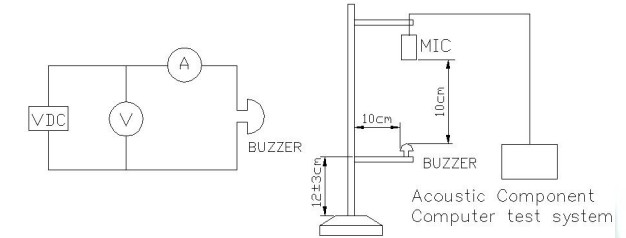

| Sortie sonore à 10 cm | ≥ 85 dB | A 3V, champ libre |
| Courant de fonctionnement | ≤ 30 mA | À 3V |
| Fréquence de résonance | 2700 ± 300 Hz | À la tension nominale |
| Température de fonctionnement | -20 °C ~ +70 °C | Continu |
| Température de stockage | -30 °C ~ +80 °C | Hors fonctionnement |
| Dimensions (Diamètre × H) | 9,0 × 4,2 mm | Corps hors broches |
| Poids | 0,71g | Typique |
| Matériau du boîtier | PBT noir | — |
| Soudure (Refusion) | 245 ± 15 °C, 3 s | Préchauffer à 180 °C pendant 40 à 70 s ; maximum 3 passages |
| Soudure (Vague) ★ | 255 ± 15 °C, 4 à 6 s | 2 à 3 passages recommandés |
| Soudure (manuelle) ★ | 360 ± 10 °C, 2 à 5 s | 2 à 3 passages recommandés |
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer actif électromagnétique traversant | — |
| Tension nominale | 5 V CC | Point de fonctionnement nominal |
| Tension de fonctionnement | 3 à 7 V CC | Portée continue |
| Sortie sonore à 10 cm | ≥ 85 dB | A 5V, champ libre |
| Courant de fonctionnement | ≤ 30 mA | À 5V |
| Fréquence de résonance | 2700 ± 300 Hz | À la tension nominale |
| Température de fonctionnement | -20 °C ~ +70 °C | Continu |
| Température de stockage | -30 °C ~ +80 °C | Hors fonctionnement |
| Dimensions (Diamètre × H) | 9,0 × 4,2 mm | Corps hors broches |
| Poids | 0,71g | Typique |
| Matériau du boîtier | PBT noir | — |
| Soudure (Refusion) | 245 ± 15 °C, 3 s | Préchauffer à 180 °C pendant 40 à 70 s ; maximum 3 passages |
| Soudure (Vague) ★ | 255 ± 15 °C, 4 à 6 s | 2 à 3 passages recommandés |
| Soudure (manuelle) ★ | 360 ± 10 °C, 2 à 5 s | 2 à 3 passages recommandés |
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer actif électromagnétique traversant | — |
| Tension nominale | 12 V CC | Point de fonctionnement nominal |
| Tension de fonctionnement | 8 à 16 V CC | Portée continue |
| Sortie sonore à 10 cm | ≥ 85 dB | A 12V, champ libre |
| Courant de fonctionnement | ≤ 30 mA | À 12V |
| Fréquence de résonance | 2700 ± 300 Hz | À la tension nominale |
| Température de fonctionnement | -20 °C ~ +70 °C | Continu |
| Température de stockage | -30 °C ~ +80 °C | Hors fonctionnement |
| Dimensions (Diamètre × H) | 9,0 × 4,2 mm | Corps hors broches |
| Poids | 0,71g | Typique |
| Matériau du boîtier | PBT noir | — |
| Soudure (Refusion) | 245 ± 15 °C, 3 s | Préchauffer à 180 °C pendant 40 à 70 s ; maximum 3 passages |
| Soudure (Vague) ★ | 255 ± 15 °C, 4 à 6 s | 2 à 3 passages recommandés |
| Soudure (manuelle) ★ | 360 ± 10 °C, 2 à 5 s | 2 à 3 passages recommandés |
Remarque : les données suivantes sont extraites des rapports de tests joints aux spécifications du produit MEIDI. Ces valeurs illustrent la distribution typique à partir de lots de production échantillonnés et ne constituent pas des spécifications garanties.
| Variante | Plage SPL (dB) | Plage de courant (mA) | Gamme de fréquences (Hz) | Diamètre (mm) | Hmm) |
| HNT-9042-03 | 86,5 – 89,5 | 22,8 – 26,5 | 2690 – 2730 | 9h07 – 9h15 | 4h20 – 4h22 |
| HNT-9042-05 | 86,5 – 89,5 | 24,5 – 26,1 | 2677 – 2723 | 9,0 – 9,1 | 4h20 – 4h22 |
| HNT-9042-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 | 9.11 – 9.12 | 4.25 – 4.21* |
Remarque : la ligne de données d'échantillon 2 du HNT-9042-12 indique la dimension H 42,1 mm, ce qui constitue une erreur typographique dans le rapport de test original ; la dimension spécifiée est de 4,2 ± 0,2 mm.
Les spécifications garanties sont répertoriées dans les tableaux des spécifications techniques ci-dessus. Contactez MEIDI pour les données réelles des tests par lots.
Instruments de test et de mesure portables : alertes sonores d'achèvement et de seuil dans les multimètres, oscilloscopes et calibrateurs de terrain
Appareils médicaux portables : glucomètres, oxymètres de pouls et nébuliseurs fonctionnant sur batterie nécessitant des alertes acoustiques discrètes
Appareils électroniques grand public et petits appareils électroménagers : minuteries pour micro-ondes, carillons d'achèvement de la cafetière et alertes de remplacement du filtre du purificateur d'air
Capteurs de sécurité alimentés par batterie : capteurs de contact de porte/fenêtre, détecteurs de mouvement et signaux de test d'alarme de fumée
Équipement de télécommunications : alertes de panne de l'onduleur monté en rack, tonalités d'état du commutateur réseau et retour sonore du système PBX
Electronique éducative et de loisirs – Retour audio des projets Arduino et Raspberry Pi
| Considération de conception | Fonctionnalité de la série HNT-9042 |
| Encombrement compact | Dimensions spécifiées 9,0 × 4,2 mm |
| Plusieurs tensions du système | Trois variantes (3 V/5 V/12 V) partagent la même spécification de fréquence de résonance de 2 700 ± 300 Hz. |
| Circuit de commande simplifié | L'oscillateur intégré élimine le générateur PWM externe ou la minuterie du microcontrôleur |
| Montage traversant | Le montage PCB traversant assure une rétention mécanique |
| Assemblage à technologies mixtes | Boîtier PBT compatible avec le soudage à la vague et les retouches manuelles selon les spécifications |
Demandez un échantillon pour évaluer la pression acoustique, la consommation de courant et la hauteur libre dans votre enceinte cible.
Les spécifications du buzzer actif électromagnétique MEIDI 9042 définissent les tests de fiabilité suivants :
Stockage à haute température — 48 heures à +80 ± 2 °C, restauration à température ambiante pendant 2 heures avant test
Stockage à basse température — 48 heures à -30 ± 2 °C, restauration à température ambiante pendant 2 heures avant le test
Cycles de température — 5 cycles : exposition à -30 °C 30 min, exposition à +80 °C 30 min ; restaurer à température ambiante pendant 2 heures avant de tester
Test de chute — position horizontale, chute libre d'une planche de bois dur de 75 cm à 10 mm, 3 chutes ; vérifier l'apparence et mesurer les performances électriques
Test de vibration — 10 à 55 Hz, amplitude de 1,0 mm, axes XYZ, 0,5 heure au total ; le temps de balayage de 10 à 55 Hz et inversement sous une amplitude unique de 1,0 mm est de 1 minute
Test d'humidité — 48 heures à 50 ± 5 °C / 90–95 % HR, restaurer à température ambiante pendant 2 heures avant le test
Résistance à la chaleur de la soudure : immerger les fils dans la soudure fondue à 250 ± 5 °C pendant 10 ± 0,5 secondes, corps à 2,0 mm de la soudure
Remarque : toutes les conditions de test sont telles que spécifiées dans les spécifications du produit de la série MEIDI HNT-9042 datées du 07/11/2023. Contactez MEIDI pour plus de détails sur le protocole de test de production et les données réelles des tests par lots.
1. Comment puis-je choisir entre le HNT-9042-03, le HNT-9042-05 et le HNT-9042-12 ?
La sélection dépend de la tension d'alimentation CC disponible. Le HNT-9042-03 (1,5-4,5 V) convient aux systèmes logiques 3,3 V et aux projets de microcontrôleurs basse tension. Le HNT-9042-05 (3 à 7 V) correspond à la logique industrielle de 5 V et aux tensions de commande d'appareils standard. Le HNT-9042-12 (8-16 V) est conçu pour les bus de contrôle industriel 12 V et les alimentations des systèmes de sécurité. Les trois variantes partagent la même spécification de fréquence de résonance de 2 700 ± 300 Hz et la même spécification de pression acoustique minimale.
2. Puis-je utiliser le HNT-9042-03 avec une broche GPIO de microcontrôleur 3,3 V ?
La plage de tension de fonctionnement du HNT-9042-03 est comprise entre 1,5 et 4,5 V CC, dont 3,3 V. Cependant, le courant de fonctionnement ≤ 30 mA à 3 V doit être vérifié par rapport à la capacité de source de courant des broches du microcontrôleur. Vérifiez que la source de commande peut fournir ≤ 30 mA à la tension de fonctionnement. Contactez MEIDI pour obtenir des recommandations sur le circuit de commande si nécessaire.
3. Quelle est la hauteur minimale de l'enceinte au-dessus de la rosace HNT-9042 ?
Assurer un dégagement adéquat au-dessus de la rosace pour éviter la dégradation de la pression acoustique. Reportez-vous aux précautions dans les spécifications du produit MEIDI.
4. La série HNT-9042 est-elle adaptée à un fonctionnement continu ?
La plage de températures de fonctionnement est de -20 °C à +70 °C selon les spécifications. Pour toute demande de fonctionnement continu, contactez MEIDI.
5. La série HNT-9042 peut-elle remplacer un buzzer passif dans une conception existante ?
Le HNT-9042 est un buzzer actif avec oscillateur intégré, tandis que les buzzers passifs nécessitent un signal de commande CA externe. Le remplacement d'un buzzer passif par un buzzer actif HNT-9042 nécessite une modification du circuit : retirez le circuit de commande externe et connectez le HNT-9042 directement au rail de tension CC approprié. La configuration des broches traversantes peut différer de l'empreinte du buzzer passif ; Vérifiez le diamètre, le pas et la polarité des broches par rapport à la disposition originale du PCB. Contactez MEIDI pour une évaluation de faisabilité du remplacement.
1. N'appliquez pas de tension au-delà de la plage de tension de fonctionnement spécifiée.
2. Ce produit est de conception ouverte et ne répond pas aux exigences d'étanchéité ou de fuite de colle.
3. Une utilisation prolongée dans un environnement contenant des gaz corrosifs peut corroder les composants du buzzer et empêcher son bon fonctionnement.

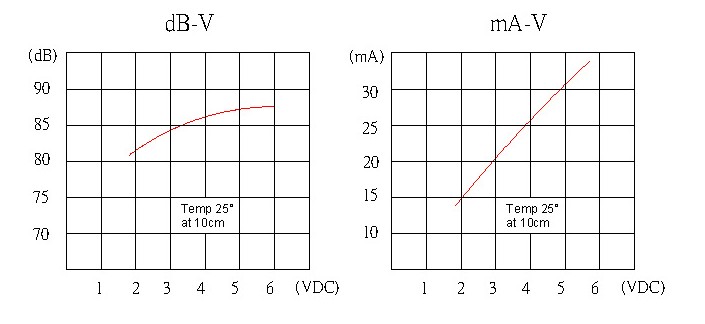

4. Les performances de pression acoustique du buzzer changeront en fonction de la tension ou du courant appliqué ; assurez-vous que la tension ou le courant de fonctionnement répond aux exigences des spécifications.
5. Évitez de placer un déflecteur devant la rosace ou de la recouvrir, car cela pourrait conduire à un fonctionnement instable.

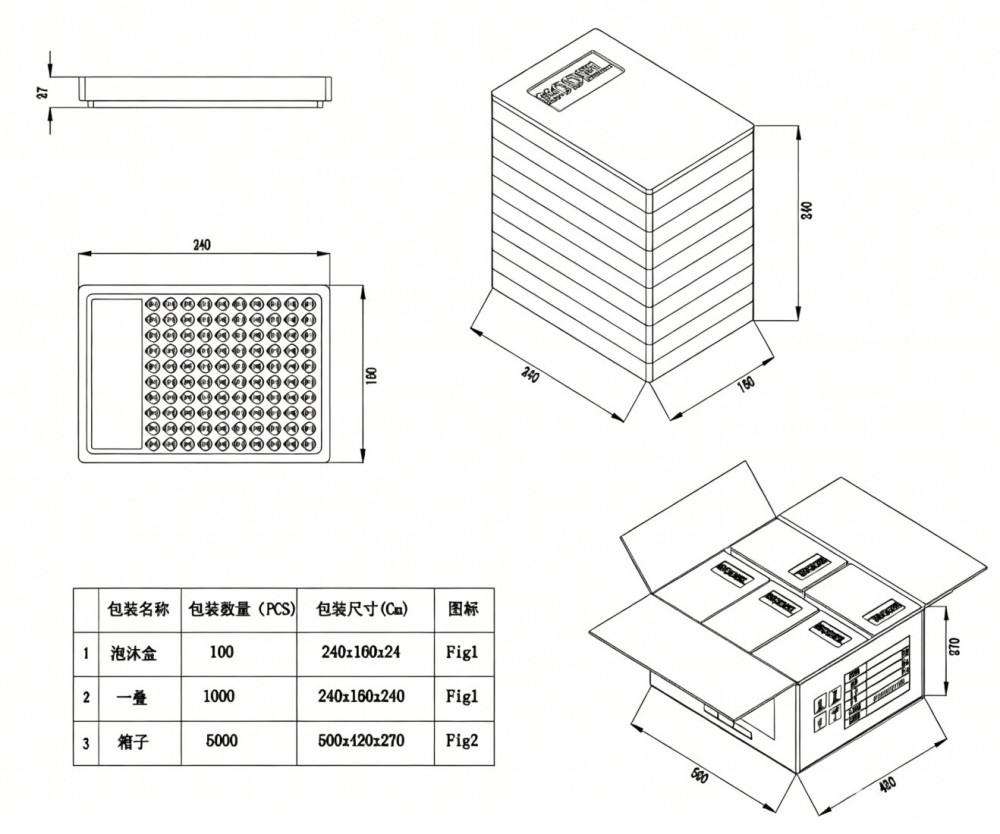

6. Le buzzer doit être stocké dans un emballage approprié pour éviter l'humidité, la rouille et l'oxydation des bornes à broches.
Pour une vérification par référence croisée avec des buzzers traversants existants, des fiches techniques de série, une évaluation d'échantillons de variantes de tension ou des configurations de câbles personnalisées, contactez MEIDI Applications Engineering.
