Entraînement externe à onde carrée à 2048 Hz
Impédance de bobine de 45 Ω
Diamètre de 16 mm pour les configurations de circuits imprimés traversants
Min. Pression sonore de 85 dB à 10 cm dans des conditions de conduite nominales
Plage de température de fonctionnement de -20 ℃ à +70 ℃
Boîtier en Noryl noir pour montage traversant

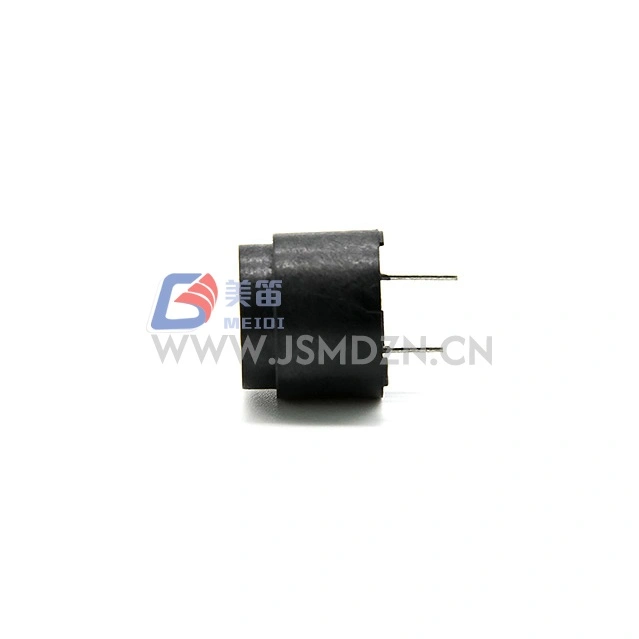

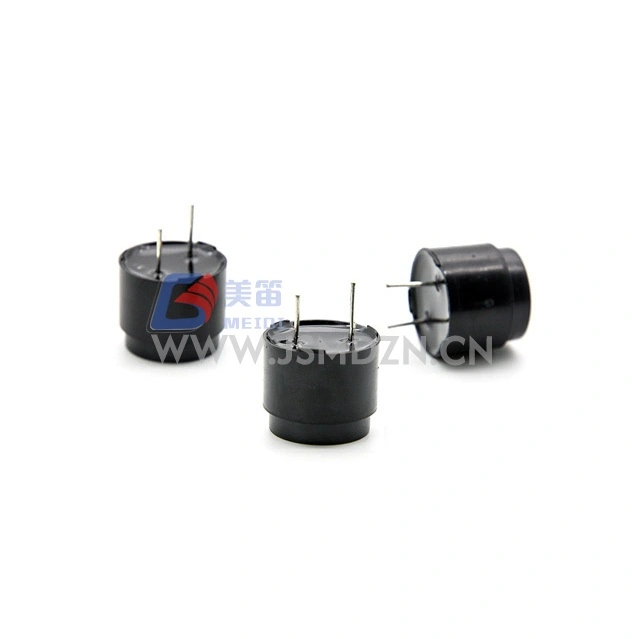

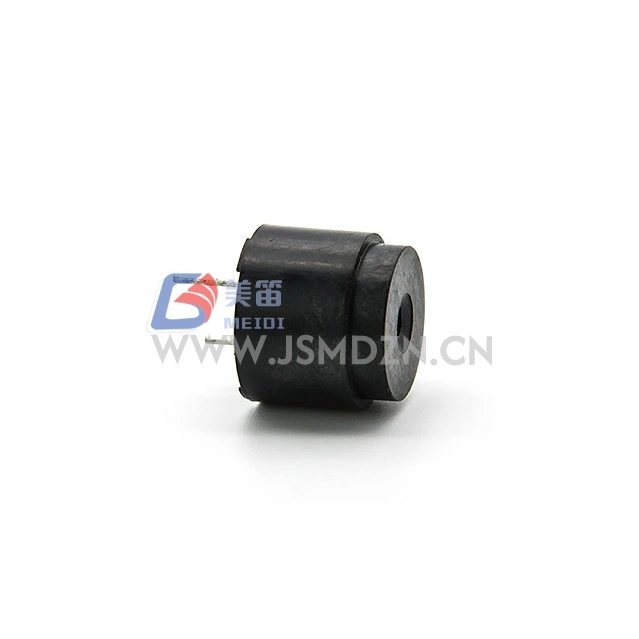

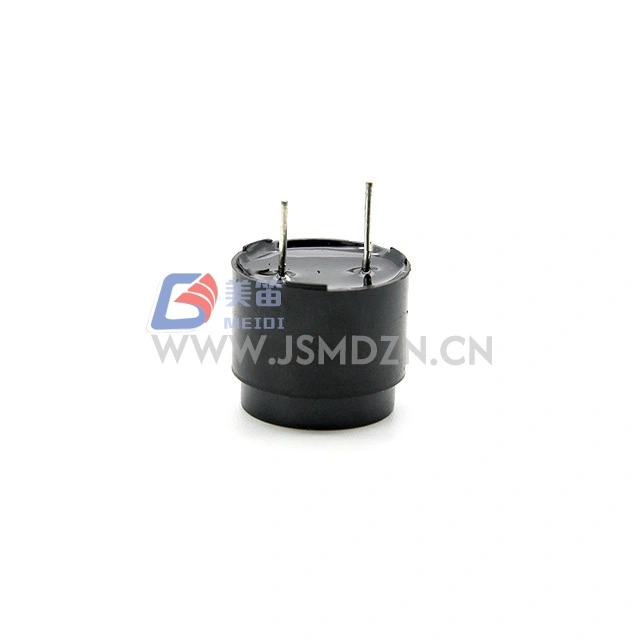

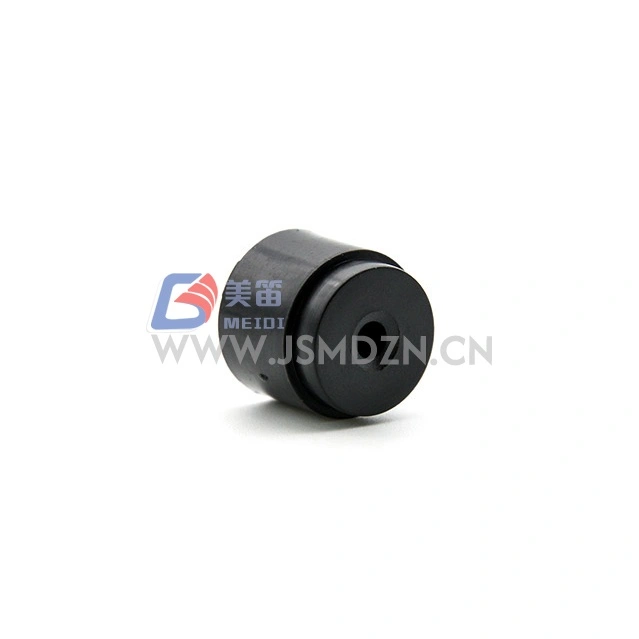

Le buzzer passif électromagnétique traversant MEIDI HN-1614 16 mm 2048 Hz est un buzzer passif électromagnétique conçu pour un montage traversant dans les systèmes électroniques nécessitant un signal de commande externe pour la génération du son. Avec un diamètre de corps de 16 mm, ce buzzer s'intègre dans les configurations de circuits imprimés traversants.
La fréquence de résonance de 2 048 Hz accepte les signaux externes d'entraînement à onde carrée. Avec une tension nominale de 6 Vo-p et une plage de fonctionnement de 4 à 8 Vo-p, le HN-1614 s'adapte aux circuits de commande dans cette plage de tension.
La résistance de la bobine de 45 Ω correspond aux circuits de commande conçus pour cette plage d'impédance. Le boîtier en Noryl noir offre une stabilité structurelle pour les processus d'assemblage traversant.
Architecture de lecteur externe --- accepte les signaux d'onde carrée à 2048 Hz pour la génération de tonalité ; La tension continue seule ne produira pas de son (caractéristique générale des buzzers passifs électromagnétiques)
Facteur de forme traversant --- 16 mm de diamètre avec configuration de broches pour les configurations de circuits imprimés traversants
Impédance de bobine de 45 Ω --- pour une adaptation du circuit pilote dans la plage de tension nominale
Sortie acoustique stable --- Min. 85 dB à 10 cm lorsqu'il est piloté à 6 Vo-p, 2 048 Hz, onde carrée à rapport cyclique de 50 %
Matériau du boîtier Noryl --- boîtier noir pour assemblage traversant
Conformité environnementale RoHS --- Oui
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer passif électromagnétique | --- |
| Tension nominale | 6Vo-p | Référence de fréquence de résonance |
| Tension de fonctionnement | 4-8Vo-p | Pic du signal de commande |
| Niveau de pression acoustique | Min. 85dB | À 6Vo-p, 2048 Hz, 50 % de service, 10 cm |
| Fréquence de résonance | 2048Hz | À la tension nominale |
| Résistance de la bobine | 45 ± 5Ω | --- |
| Courant nominal | Max. 40mA | À 6Vo-p, 2048 Hz, 50 % de service |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | --- |
| Température de stockage | -30 ℃ ~ +80 ℃ | --- |

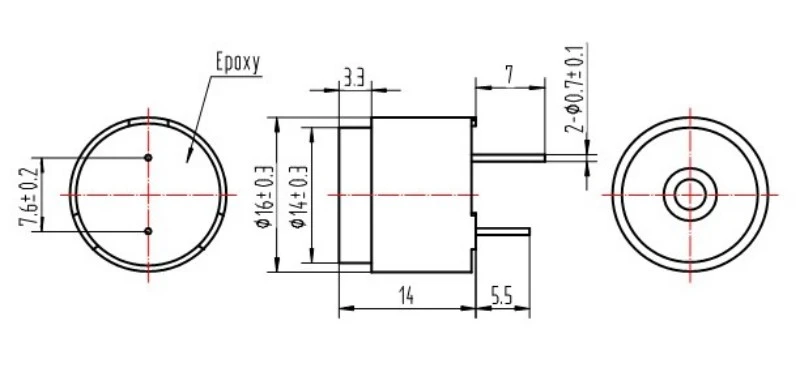

| Taille externe | 16 mm (diamètre) | Corps hors broches |
| Poids net | Env. 4,6g | --- |
| Matériau du boîtier | Noryl noir | --- |
| Règlement sur la protection de l'environnement | RoHS | --- |

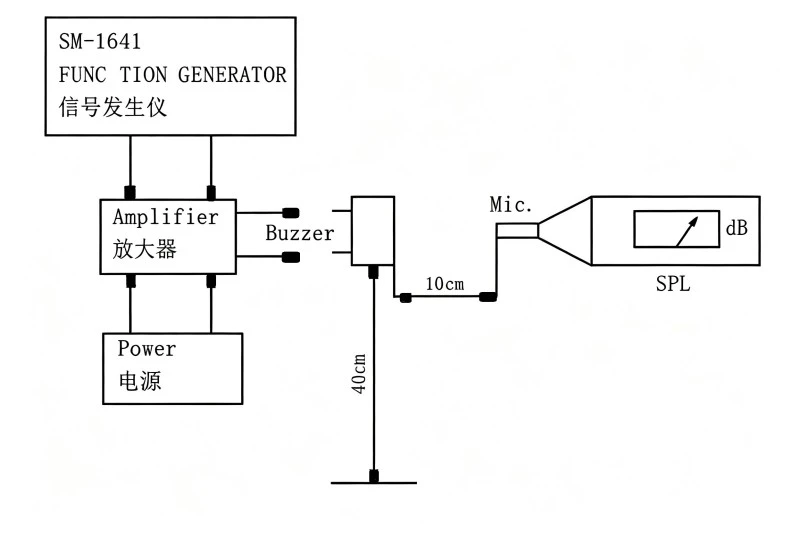

Conditions de test standard : Température : 25 ± 3 ℃, Humidité : 60 ± 10 % d'humidité relative, Pression : 860 ~ 1 060 hPa
Modules d'alarme pour panneau de commande industriel
Systèmes de sécurité et de détection d'intrusion
Tableaux de commande d'appareils grand public
Matériel de diagnostic et de test
Automates et systèmes d'automatisation
Unités d'alimentation sans coupure
| Exigence de conception | Avantage HN-1614 |
| Dispositions de circuits imprimés traversants | Diamètre 16 mm pour montage standard |
| Fréquence de tonalité d'alarme constante | Fréquence de résonance 2048 Hz |
| Compatibilité des processus d'assemblage | Boîtier en Noryl noir pour montage traversant |
| Conformité environnementale | RoHS |
MEIDI fabrique le HN-1614 avec un contrôle qualité à chaque étape de la production depuis la conception, l'achat et les tests du produit. Contactez MEIDI pour les détails de la certification.
Après l'un des tests suivants, le produit doit répondre aux critères d'acceptation : aucun défaut ni dégradation de l'apparence et des propriétés électriques (sauf SPL) ; Le SPL ne doit pas diminuer de plus de 10 dB par rapport au SPL minimum spécifié dans la fiche technique.
| Article de test | Conditions d'essai |
| Test de vie | 25 ± 10 ℃, tension nominale, onde carrée de fréquence de résonance 1/2, 96 heures |
| Test à haute température | Stockage à +80 ℃ pendant 96 heures, récupération à température ambiante pendant 3 heures avant de tester |
| Test à basse température | -30 ℃ stockage pendant 96 heures, récupérer à température ambiante pendant 3 heures avant de tester |
| Test d'humidité | +40 ± 3 ℃, 90 % - 95 % RH, 48 heures, récupération à température ambiante pendant 6 heures avant le test |
| Test de choc thermique | 70℃ 2 heures → -20℃ 2 heures (1 cycle), intervalle de 1 heure entre les cycles, total 10 cycles |
| Test de chute | Emballage standard (les 6 faces et les 3 bords), chute d'une hauteur de 1,2 m sur une planche de bois épaisse ou une planche de bois dur de 5 cm |
| Essai de vibrations | 1000 cycles/min, amplitude 1,5 mm, 1 heure par axe, 3 axes au total |
Attention : évitez que des corps étrangers ne pénètrent dans le produit, notamment des matériaux magnétiques, des matériaux solubles dans l'eau et des gaz corrosifs, car ceux-ci affecteraient les performances électriques du produit.
| Paramètre | Valeur |
| Description du produit | BUZZER ÉLECTROMAGNÉTIQUE |
| Quantité | 6000 pièces |
| Volume des cartons | 52×41,5×27 CM |
1. Ce buzzer nécessite-t-il un signal de commande externe ou peut-il être piloté avec une tension continue ?
En tant que buzzer électromagnétique passif, le HN-1614 nécessite un signal CA externe - généralement une onde carrée à 2 048 Hz ou proche - pour générer une sortie sonore. La tension continue seule ne produira pas de son et pourrait endommager la bobine en raison du flux de courant continu (caractéristique générale des buzzers électromagnétiques passifs).
2. Quelle fréquence de conduite est recommandée pour une sortie de pression acoustique maximale ?

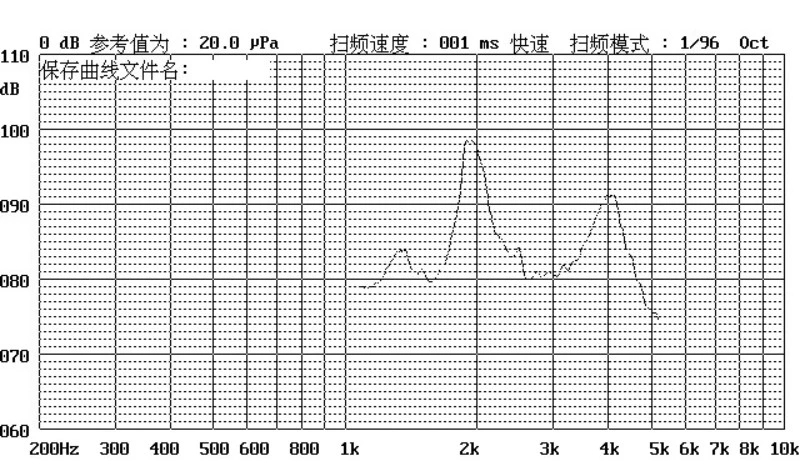

Le SPL maximum se produit à la fréquence de résonance de 2048 Hz. Le SPL diminue considérablement lorsqu’il est hors résonance. Pour un minimum constant. Sortie de 85 dB, entraînement à 2 048 Hz avec onde carrée de rapport cyclique de 50 % à 6 Vo-p.
3. Quel circuit pilote convient à l'impédance de bobine de 45 Ω ?
Les configurations standard de transistors NPN/PNP à collecteur ouvert avec résistances de rappel sont compatibles. Pour l'entraînement direct GPIO du microcontrôleur, vérifiez que le port peut générer ou absorber du courant en fonction de la spécification de courant nominal (max. 40 mA). Une diode flyback est une pratique recommandée lors de la conduite avec des charges inductives ou des circuits de relais.
4. Quelle est la méthode de soudure recommandée pour ce buzzer traversant ?
Le HN-1614 est compatible avec les processus standard de brasage à la vague traversant. Pour le soudage manuel, contactez MEIDI pour connaître les spécifications de température et de durée recommandées.
5. Des fréquences de résonance ou des résistances de bobine personnalisées sont-elles disponibles ?
Contactez MEIDI pour toute demande technique concernant les configurations personnalisées.
Pour les fiches techniques, les notes d'application du circuit de commande ou les discussions sur la configuration OEM, contactez l'ingénierie des applications MEIDI.
