Entraînement à onde carrée externe à 2 400 Hz pour une sortie acoustique constante
Impédance de bobine de 42 Ω pour les configurations de circuits imprimés traversants
Diamètre de 12 mm pour les configurations de circuits imprimés traversants courantes
Min. Pression sonore de 85 dB à 10 cm dans des conditions de conduite nominales
Plage de température de fonctionnement de -20 ℃ à +70 ℃
Boîtier PPO noir compatible avec les processus d'assemblage traversant

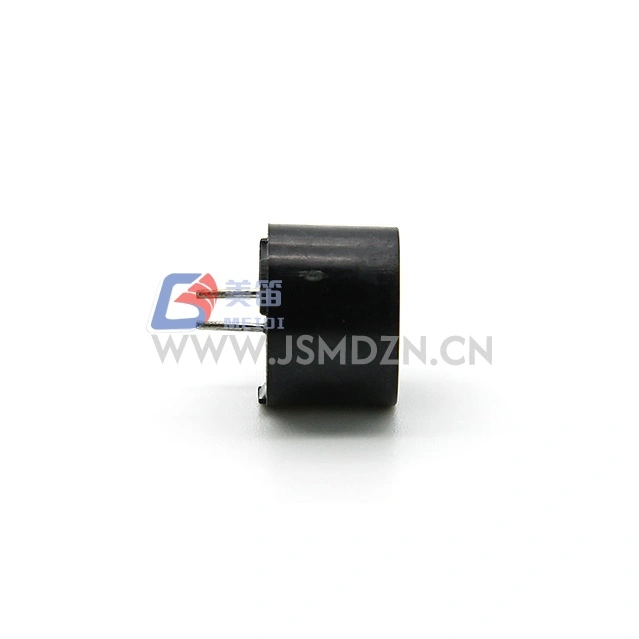

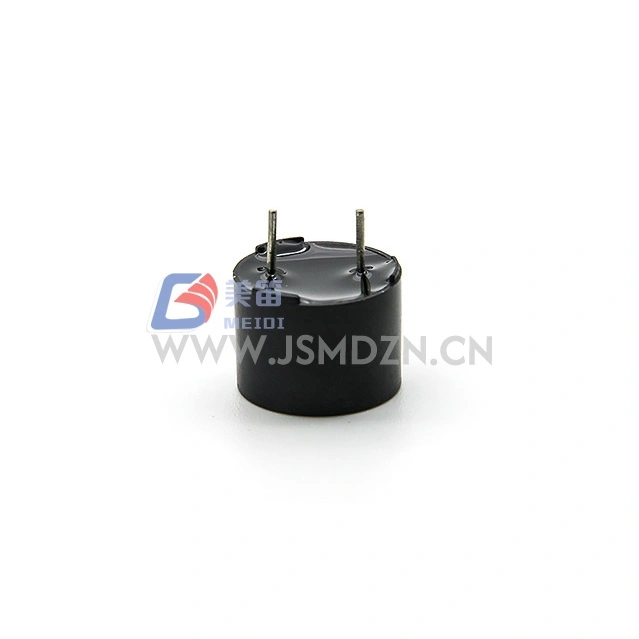

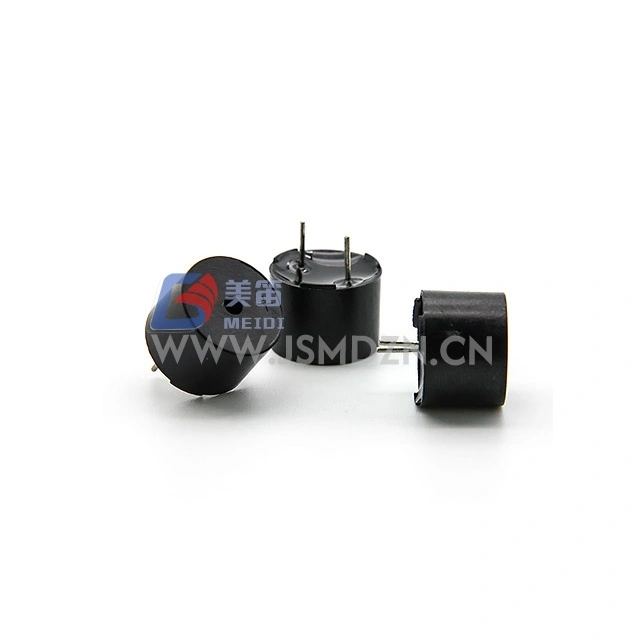

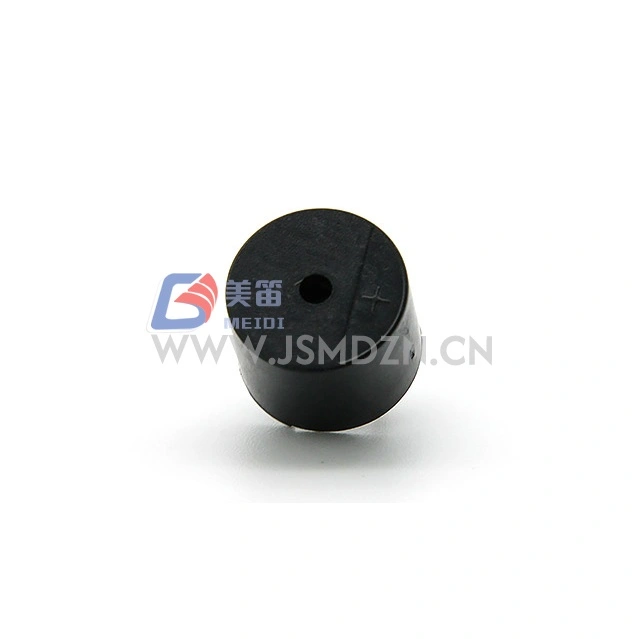

Le buzzer passif électromagnétique traversant MEIDI HN-1295 12 mm 2 400 Hz est un buzzer passif électromagnétique conçu pour un montage traversant dans les systèmes électroniques nécessitant un signal de commande externe pour la génération du son. Avec un corps de 12 mm de diamètre, ce buzzer s'intègre aux configurations de circuits imprimés courantes utilisées dans les panneaux de commande industriels, les systèmes d'alarme, les appareils grand public et les équipements de diagnostic.
La fréquence de résonance de 2 400 Hz accepte les signaux de commande externes à ondes carrées, permettant un retour acoustique constant lorsqu'il est piloté à ou près de la fréquence nominale. Avec une tension nominale de 5 Vo-p et une plage de fonctionnement de 3 à 7 Vo-p, le HN-1295 offre une flexibilité dans la conception du circuit pilote.
La résistance de bobine de 42 Ω est sélectionnée pour les applications de montage traversant. Le boîtier PPO noir offre une stabilité structurelle pour les processus d'assemblage traversant.
Architecture de lecteur externe --- accepte les signaux d'onde carrée à 2 400 Hz pour la génération de tonalité ; nécessite une excitation CA, la tension CC seule ne produira pas de son
Facteur de forme traversant --- diamètre de 12 mm avec configuration de broches pour les configurations de circuits imprimés standard
Impédance de bobine de 42 Ω --- pour les configurations de circuits imprimés traversants
Sortie acoustique stable --- Min. 85 dB à 10 cm lorsqu'il est piloté à 5 Vo-p, 2 400 Hz, onde carrée à rapport cyclique de 50 %
Matériau du boîtier PPO --- boîtier noir pour la compatibilité des assemblages traversants
Conformité environnementale RoHS --- Oui
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer passif électromagnétique | --- |
| Tension nominale | 5Vo-p | Référence de fréquence de résonance |
| Tension de fonctionnement | 3--7Vo-p | Pic du signal de commande |

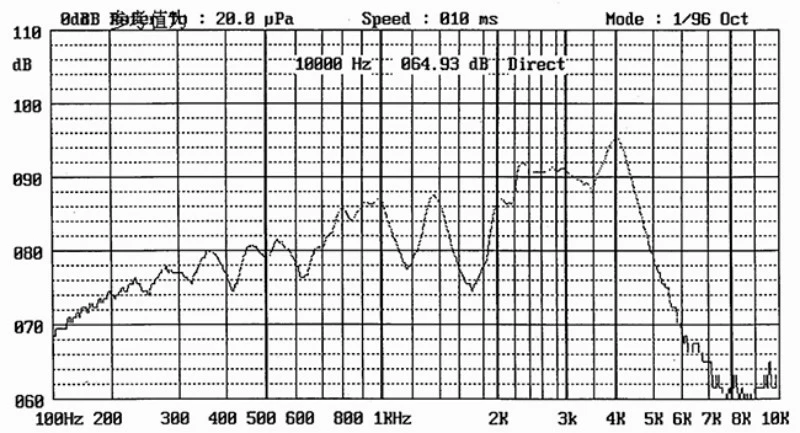

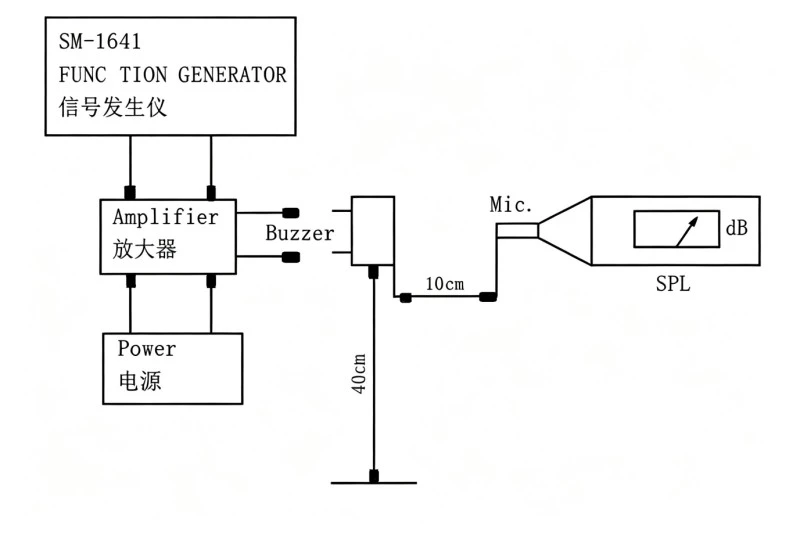

| Niveau de pression acoustique | Min. 85dB | À 5Vo-p, 2400 Hz, 50 % de service, 10 cm |
| Fréquence de résonance | 2400Hz | À la tension nominale |
| Résistance de la bobine | 42 ± 5Ω | --- |
| Courant nominal | Max. 80mA | À 5Vo-p, 2 400 Hz, 50 % de service |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | --- |
| Température de stockage | -30 ℃ ~ +80 ℃ | --- |

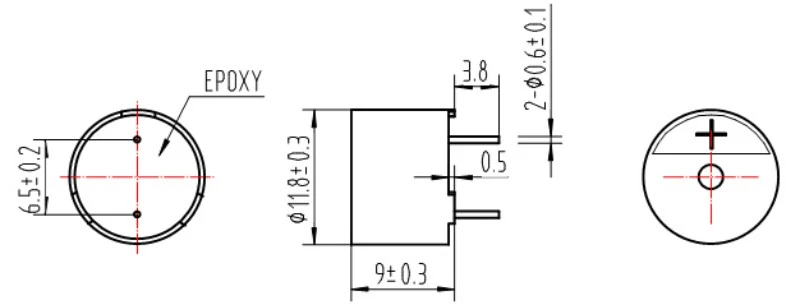

| Taille externe | 12mm (diamètre) | Corps hors broches |
| Poids net | Env. 1,5g | --- |
| Matériau du boîtier | OPP noire | --- |
| Règlement sur la protection de l'environnement | RoHS | --- |
Modules d'alarme pour panneaux de commande industriels nécessitant des alertes acoustiques
Systèmes de sécurité et de détection d'intrusion avec conceptions de circuits imprimés traversants
Cartes de commande d'appareils grand public utilisant un montage de buzzer standard
Équipement de diagnostic et de test nécessitant une indication sonore de l'état
Systèmes API et d'automatisation avec sorties d'entraînement
Unités d'alimentation sans coupure pour les avertissements de conditions de panne
| Exigence de conception | Avantage HN-1295 |
| Dispositions de circuits imprimés traversants | Diamètre de 12 mm pour montage PCB standard |
| Fréquence de tonalité d'alarme constante | Fréquence de résonance de 2 400 Hz pour un caractère acoustique uniforme |
| Compatibilité des processus d'assemblage | Boîtier PPO noir pour assemblage traversant |
| Conformité environnementale | RoHS |
MEIDI fabrique le HN-1295 avec un contrôle qualité à chaque étape de la production depuis la conception, l'achat et les tests du produit. Contactez MEIDI pour les détails de la certification.
Après l'un des tests suivants, le produit doit répondre aux critères d'acceptation : aucun défaut ni dégradation de l'apparence et des propriétés électriques (sauf SPL) ; Le SPL ne doit pas diminuer de plus de 10 dB par rapport au SPL minimum spécifié dans la fiche technique.
| Article de test | Conditions d'essai |
| Test de vie | 25 ± 10 ℃, tension nominale, onde carrée de fréquence de résonance 1/2, 96 heures |
| Test à haute température | Stockage à +80 ℃ pendant 96 heures, récupération à température ambiante pendant 3 heures avant de tester |
| Test à basse température | -40 ℃ stockage pendant 96 heures, récupérer à température ambiante pendant 3 heures avant de tester |
| Test d'humidité | +40 ± 3 ℃, 90 % - 95 % RH, 48 heures, récupération à température ambiante pendant 6 heures avant le test |
| Test de choc thermique | 70℃ 2 heures → -20℃ 2 heures (1 cycle), intervalle de 1 heure entre les cycles, total 10 cycles |
| Test de chute | Emballage standard (les 6 faces et les 3 bords), chute d'une hauteur de 1,2 m sur une planche de bois épaisse ou une planche de bois dur de 5 cm |
| Essai de vibrations | 1000 cycles/min, amplitude 1,5 mm, 1 heure par axe, 3 axes au total |
Attention : évitez que des corps étrangers ne pénètrent dans le produit, notamment des matériaux magnétiques, des matériaux solubles dans l'eau et des gaz corrosifs, car ceux-ci affecteraient les performances électriques du produit.

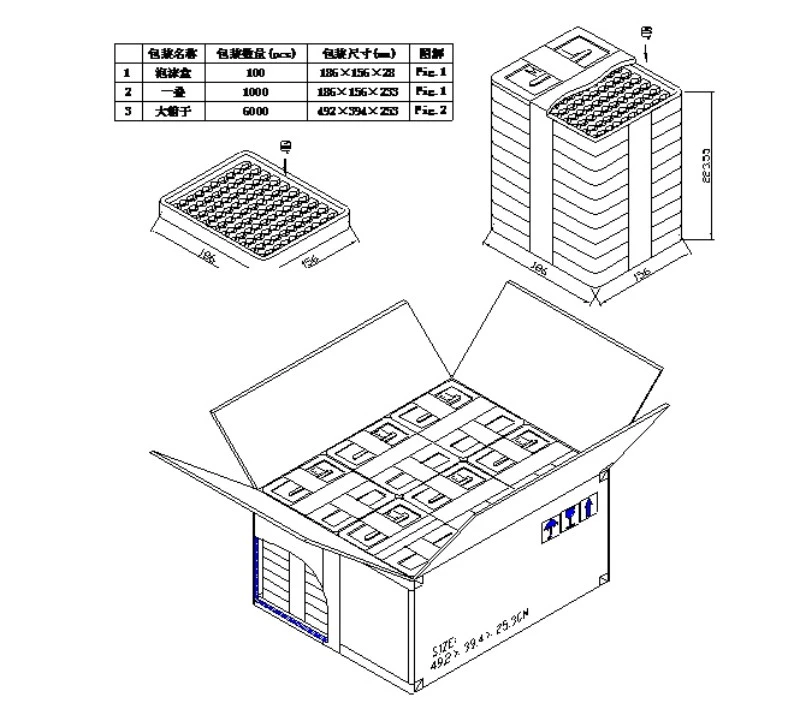

| Article | Spécification |
| Type de produit | BUZZER ÉLECTROMAGNÉTIQUE |
| Quantité | 6000 pièces |
| Volume des cartons | 52×41,5×27 CM |
1. Ce buzzer nécessite-t-il un signal de commande externe ou peut-il être piloté avec une tension continue ?
En tant que buzzer électromagnétique passif, le HN-1295 nécessite un signal CA externe - généralement une onde carrée à 2 400 Hz ou proche - pour générer une sortie sonore. La tension continue seule ne produira pas de son et pourrait endommager la bobine en raison d'un flux de courant continu.
2. Quelle fréquence de conduite est recommandée pour une sortie de pression acoustique maximale ?
Le SPL maximum se produit à la fréquence de résonance de 2 400 Hz. Le SPL diminue considérablement lorsqu’il est hors résonance. Pour un minimum constant. Sortie de 85 dB, entraînement à 2 400 Hz avec une onde carrée de rapport cyclique de 50 % à 5 Vo-p.
3. Quel circuit pilote convient à l'impédance de bobine de 42 Ω ?
Les configurations standard de transistors NPN/PNP à collecteur ouvert avec résistances de rappel sont compatibles. Pour l’entraînement direct GPIO du microcontrôleur, vérifiez que le port peut générer ou absorber ≥80 mA. Une diode flyback est une pratique recommandée lors de la conduite avec des charges inductives ou des circuits de relais.
4. Quelle est la méthode de soudure recommandée pour ce buzzer traversant ?
Le HN-1295 est compatible avec les processus standard de brasage à la vague traversant. Pour le soudage manuel, contactez MEIDI pour connaître les spécifications de température et de durée recommandées.
5. Des fréquences de résonance ou des résistances de bobine personnalisées sont-elles disponibles ?
Contactez MEIDI pour toute demande technique concernant les configurations personnalisées.
Pour les fiches techniques, les notes d'application du circuit de commande ou les discussions sur la configuration OEM, contactez l'ingénierie des applications MEIDI.
