Buzzer passif magnétique 9*4.2mm

Le buzzer passif magnétique de 9 x 4,2 mm comprend trois buzzers électromagnétiques passifs partageant une plate-forme mécanique traversante commune de 9,0 x 5,5 mm, permettant la sélection de tension, d'impédance et de fréquence sans modification de la disposition du PCB. Cette famille répond à un défi fréquent en matière d'approvisionnement : les ingénieurs sont souvent confrontés à des compromis entre la tension du variateur, la consommation de courant et les caractéristiques acoustiques qui obligent à une refonte mécanique coûteuse lorsque le choix initial s'avère sous-optimal.

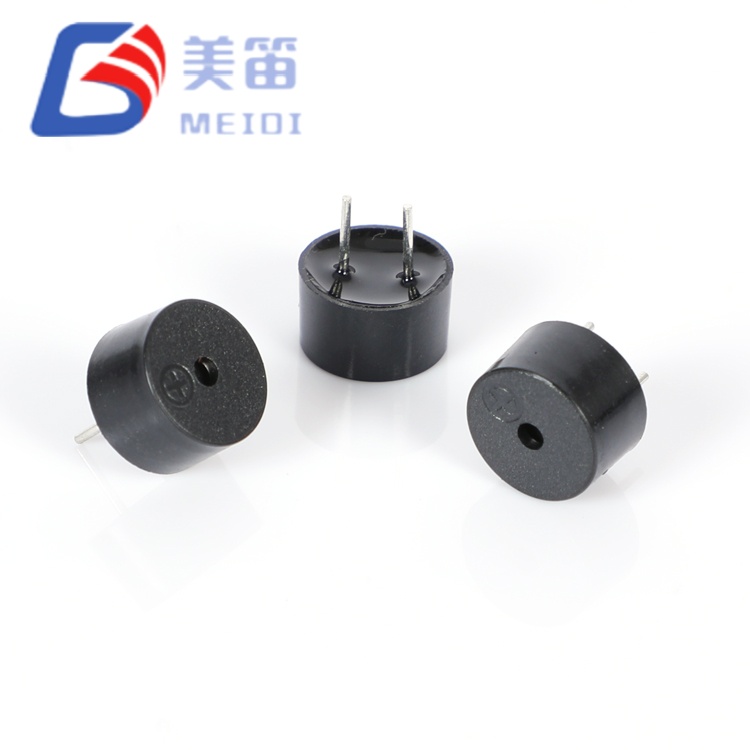

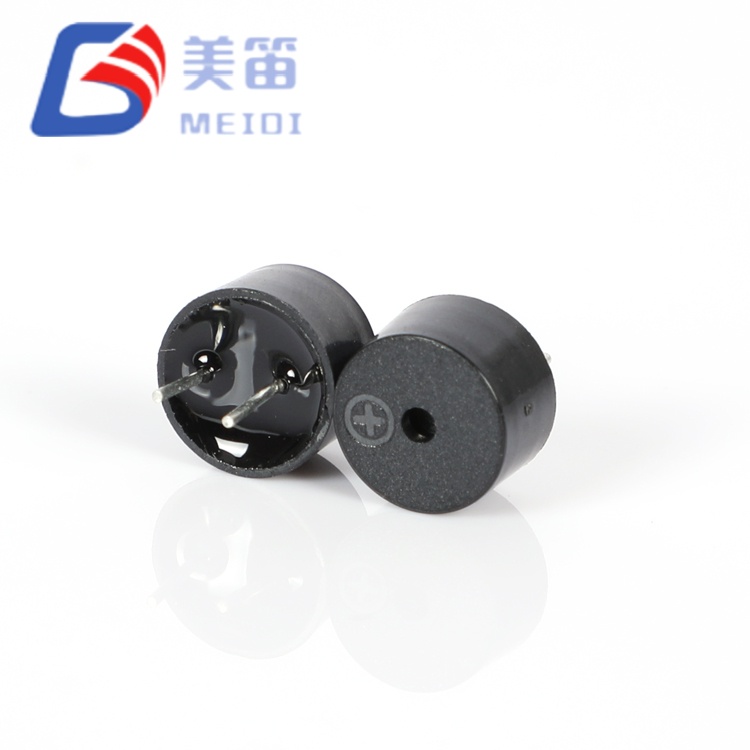

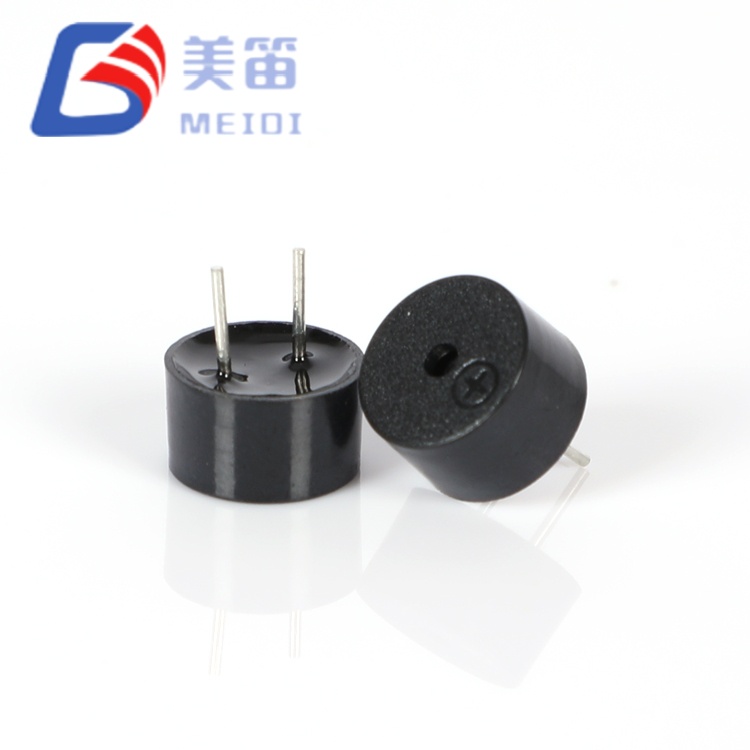

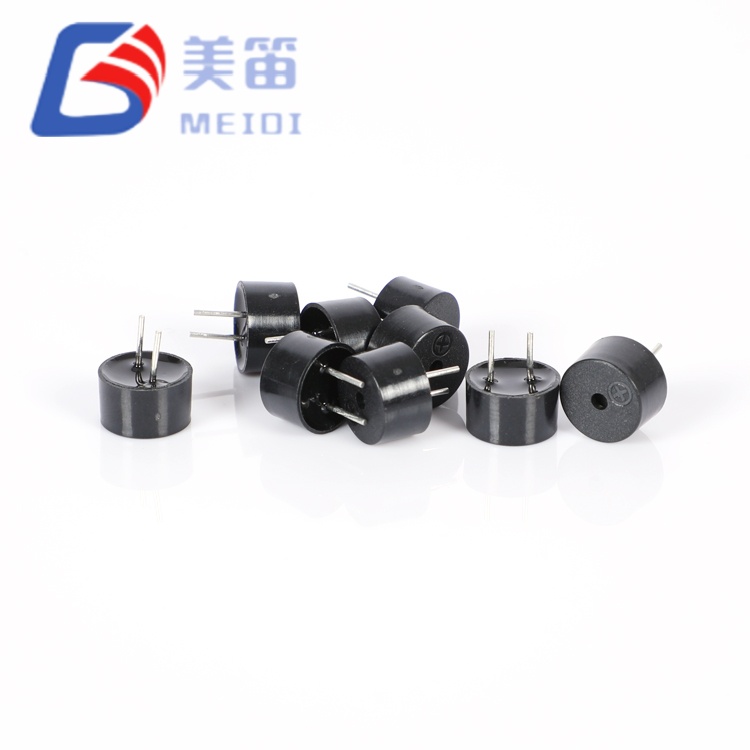

Fabriqués dans l'usine MEIDI de Jiangsu, ces buzzers passifs nécessitent une excitation CA externe - généralement une onde carrée ou un signal PWM provenant d'un microcontrôleur ou d'un pilote dédié. L'empreinte au sol unifiée signifie que des modèles de trous, des zones d'exclusion et des modèles acoustiques d'enceinte identiques s'appliquent à toutes les variantes ; seuls le circuit de commande et l'article de ligne de nomenclature diffèrent. Le boîtier PBT noir résiste au brasage à la vague à 255 °C et aux reprises manuelles à 360 °C, ce qui rend la série adaptée à la fois à l'assemblage automatisé à grand volume et à la réparation d'équipements existants.

Avantages fondamentaux de l'ingénierie

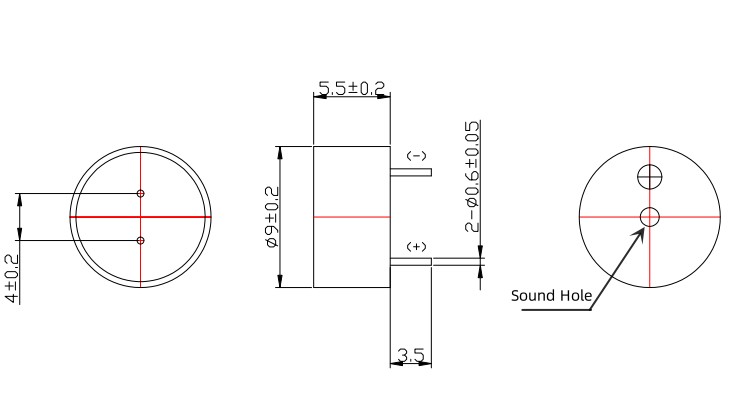

Plate-forme mécanique unifiée – empreinte de 9,0 × 5,5 mm et configuration de broches identiques dans toutes les variantes ; évaluer les options électriques sans révision de la disposition des circuits imprimés

Couplage d'impédance optimisé en tension – 16 Ω pour une simplicité d'entraînement direct de 3,3 V ; 42 Ω pour un rendement de courant réduit de 5 V

Acoustique sélectionnable en fréquence – 2,7 kHz pour les alertes basse fréquence ; 4,0 kHz pour une clarté tonale à haute fréquence

Boîtier PBT résistant aux réparations : résiste au brasage à la vague à 255 °C, au brasage manuel à 360 °C et aux retouches répétées sans dégradation acoustique

Empreinte traversante compatible avec les anciens modèles – remplacement immédiat des buzzers obsolètes aux normes de l'industrie de 9 mm et 12 mm

Traçabilité complète des lots : le marquage du code de lot permet de conserver pendant 10 ans la date de production, les données de test et les enregistrements des lots de matières premières

Segments d'application cibles

QMB‑09B‑03 : instruments portables alimentés par batterie, infrastructure de comptage intelligente, cartes de commande d'appareils grand public 3,3 V, capteurs IoT alimentés au lithium-ion, outils de diagnostic portables

QMB‑09B‑05 : modules d'alarme PLC industriels, systèmes d'accessoires automobiles 5 V, commandes de réfrigération commerciale, alimentations sans interruption, panneaux d'automatisation de bâtiment

QMB‑09B‑05 4KHZ : équipement de diagnostic médical nécessitant des tonalités d'alerte nettes, panneaux d'intrusion de sécurité avec discrimination tonale, appareils électroniques grand public nécessitant une marque acoustique, systèmes de contrôle d'accès avec plusieurs signaux sonores

Qualité de fabrication et traçabilité des lots

MEIDI produit la série QMB‑09B sur des lignes d'assemblage traversantes dédiées avec des stations automatisées de bobinage, de soudage et d'inspection. Notre base de fabrication du Jiangsu suit les protocoles ISO 9001, avec des contrôles en cours de processus à chaque étape de la production. Chaque lot porte un code de lot sur le boîtier, permettant une traçabilité de 10 ans jusqu'à la date de production, les enregistrements de tests et les certificats de matières premières.

La qualification au niveau du lot comprend :

Test de résistance de bobine à 100 % – vérification de la tolérance selon la spécification de la variante (16 Ω ± 5 Ω ou 42 Ω ± 5 Ω)

Vérification ponctuelle de la fréquence de résonance – échantillonnage statistique à la fréquence nominale ±11 % ; plage mesurée typique de 2 650 à 2 740 Hz pour les variantes à 2,7 kHz

Vérification par lots SPL – ≥85 dB minimum dans des conditions nominales ; moyenne de l'échantillon généralement 90–93 dB

Validation de la consommation de courant – ≤80 mA (QMB‑09B‑03) ou ≤60 mA (variantes QMB‑09B‑05) à la tension nominale

Soudabilité selon J‑STD‑002 – catégorie 3, balance de mouillage à 260 °C avec couverture complète du plomb

Conformité RoHS et REACH – déclaration complète des matériaux et certificat disponibles sur demande

Cycles de choc thermique – 5 cycles entre -30 °C et +80 °C avec un maintien de 30 minutes par extrême, vérifiant l'intégrité structurelle du boîtier PBT et des connexions internes

FAQ de la série – Conseils pratiques pour la conception et l’approvisionnement

Q1 : Comment puis-je sélectionner entre QMB‑09B‑03, QMB‑09B‑05 et QMB‑09B‑05 4KHZ ?

La sélection dépend de votre tension de commande disponible, de votre budget actuel et de vos préférences acoustiques. Le QMB‑09B‑03 (16 Ω, 1,5–4,5 V) est optimisé pour les systèmes logiques 3,3 V et les systèmes de batterie Li‑ion où un entraînement direct MCU GPIO est souhaité. Sa résistance de bobine inférieure extrait plus de courant des rails de 3,3 V, produisant un SPL par volt plus élevé que la variante 42 Ω à la même tension de commande. Le QMB‑09B‑05 (42 Ω, 3–7 V) cible les bus industriels et automobiles 5 V où une consommation de courant réduite (≤60 mA contre ≤80 mA) est importante pour la gestion thermique et la charge de l'alimentation électrique. La variante 4 kHz offre la même compatibilité de tension avec une clarté tonale à fréquence plus élevée pour les applications où 2,7 kHz est trop faible ou masqué par le bruit ambiant.

Q2 : Puis-je utiliser le QMB‑09B‑03 dans un système 5 V, ou le QMB‑09B‑05 dans un système 3,3 V ?

Non recommandé sans modification. Le QMB‑09B‑03 est conçu pour un maximum de 4,5 V ; l'application de 5 V risque de surchauffer la bobine et peut dépasser la spécification ≤ 80 mA. La tension de fonctionnement minimale du QMB‑09B‑05 est de 3 V ; à 3,3 V, la bobine de 42 Ω produit une sortie réduite en dessous des spécifications nominales. Pour les systèmes 5 V nécessitant des caractéristiques de variateur de 16 Ω, ajoutez une résistance série (généralement 47 à 100 Ω) pour limiter le courant à des niveaux sûrs. Pour les systèmes 3,3 V nécessitant des caractéristiques de 42 Ω, envisagez plutôt le QMB‑09B‑03 ou évaluez si une alimentation 5 V peut être acheminée vers le buzzer séparément.

Q3 : Quelle est la différence pratique entre 2,7 kHz et 4,0 kHz dans des environnements typiques ?

2,7 kHz offre une pénétration des fréquences plus basses qui élimine le bruit ambiant mécanique courant dans les usines, les cabines de véhicules et les enceintes de machines. 4,0 kHz offre un caractère tonal à haute fréquence avec une forte perceptibilité dans les environnements intérieurs plus calmes tels que les établissements médicaux, les bureaux et les lieux de consommation. Dans les applications extérieures, 2,7 kHz se propage avec moins d'atténuation atmosphérique sur la distance. Les deux fréquences sont également réalisables avec des caractéristiques de fiabilité et de durée de vie identiques ; la sélection est une préférence acoustique et une considération du bruit ambiant.

Q4 : Des longueurs de cordon personnalisées, une formation alternative des broches ou des emballages en ruban et bobine sont-ils disponibles ?

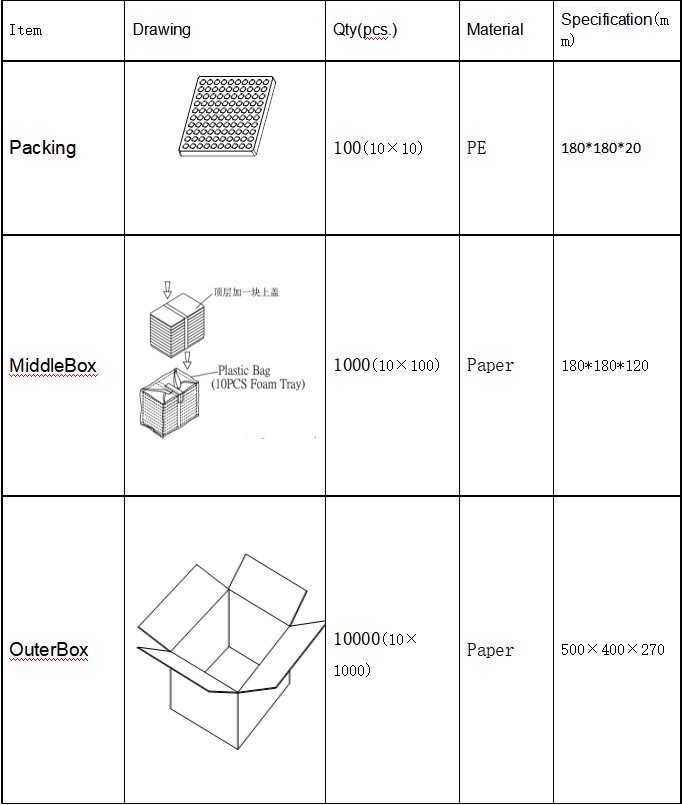

Oui. MEIDI prend en charge le découpage des câbles personnalisé (formation droite, pliée, décalée ou verticale) pour les configurations de circuits imprimés non standard ou les boîtiers à hauteur limitée. L'emballage en bande et en bobine n'est pas standard pour les buzzers traversants, mais peut être organisé pour une insertion automatisée de gros volumes avec des quantités de commande minimales. La formation de leads personnalisés ajoute généralement 2 à 4 semaines au délai de livraison en fonction du volume et de la complexité. Soumettez une demande de configuration OEM pour un devis et une évaluation de faisabilité.

Q5 : Puis-je piloter ces buzzers avec une fréquence autre que la résonance nominale ?

Le SPL diminue lorsqu'on s'éloigne de la résonance — la sortie chute d'environ 6 dB par octave hors résonance. Pour un volume maximum, conduisez à la fréquence nominale (2 700 Hz ou 4 000 Hz) ± 5 %. Pour les applications multi-tons ou musicales nécessitant une large réponse en fréquence, envisagez plutôt un buzzer piézoélectrique ou un haut-parleur miniature. La série QMB‑09B est optimisée pour les tonalités d'alerte à fréquence fixe où le SPL maximum par watt est la principale exigence.

Q6 : Quelle est la durée de vie acoustique attendue sous entraînement continu à la tension nominale ?

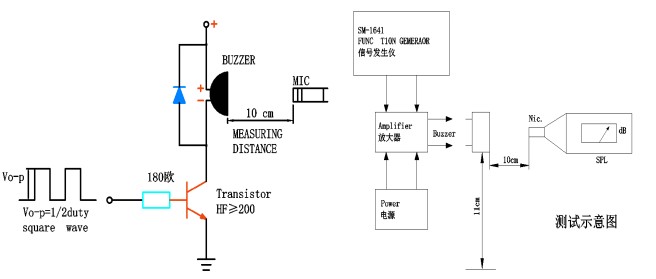

La série QMB‑09B est un composant passif ; la durée de vie dépend du cycle de service du signal du variateur, de la température ambiante et de la tension. La qualification standard comprend un entraînement continu de 96 heures à la tension nominale avec une onde carrée de cycle de service 1/2 à 25°C. Pour les applications à tonalité continue étendues, la réduction du cycle de service (par exemple, 1 seconde allumée, 4 secondes éteintes) prolonge la durée de vie et réduit l'échauffement du serpentin. Contactez l'ingénierie d'usine pour obtenir des estimations de durée de vie spécifiques à l'application dans vos conditions de fonctionnement.
