Entraînement à onde carrée externe à 2 730 Hz pour une sortie acoustique constante
Impédance de bobine de 16 Ω compatible avec les circuits de transistors et de pilotes MCU standard
Empreinte standard de 12 mm pour les configurations de circuits imprimés traversants établies
Min. Pression sonore de 85 dB à 10 cm dans des conditions de conduite nominales
Plage de températures de fonctionnement de -20 ℃ à +70 ℃ pour les environnements industriels intérieurs
Boîtier PPO noir compatible avec le soudage à la vague et l'assemblage manuel

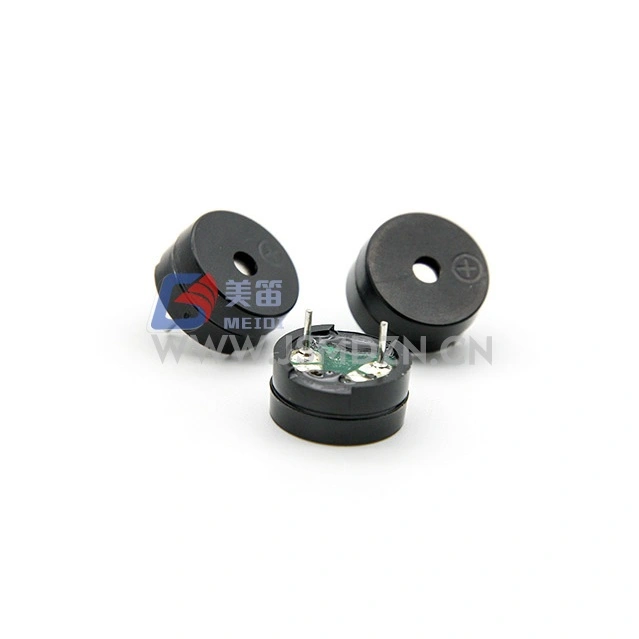

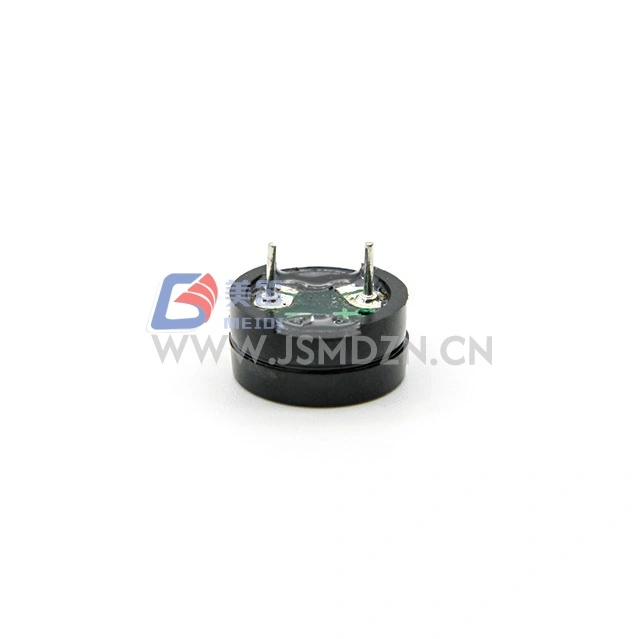

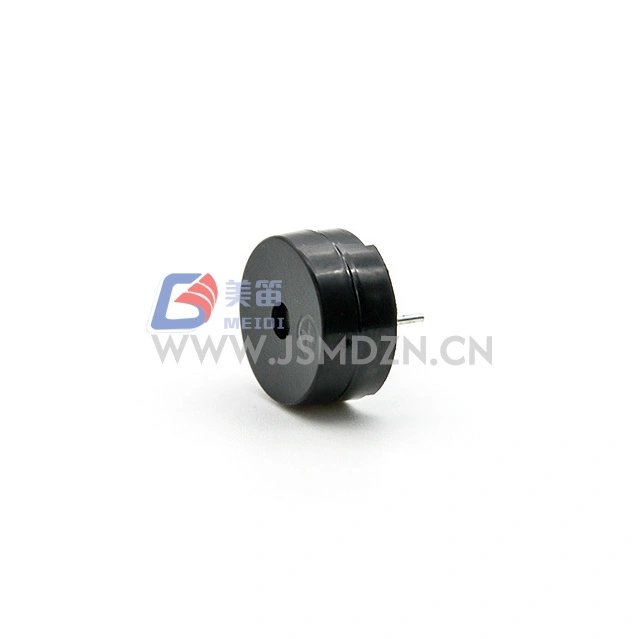

Le buzzer passif électromagnétique traversant MEIDI 12 mm 2730 Hz est un buzzer passif électromagnétique conçu pour un montage traversant dans les systèmes électroniques nécessitant un signal de commande externe pour la génération du son. Avec un corps de 12 mm de diamètre, ce buzzer s'intègre aux configurations de circuits imprimés standard largement utilisées dans les panneaux de commande industriels, les systèmes d'alarme de sécurité, les appareils grand public et les équipements de diagnostic.
La fréquence de résonance de 2 730 Hz accepte les signaux de commande externes à ondes carrées, permettant un retour acoustique cohérent lorsqu'il est piloté à ou près de la fréquence nominale. Avec une tension nominale de 3 Vo-p et une plage de fonctionnement de 2 à 4 Vo-p, le HN-1260B offre une flexibilité dans la conception de circuits de commande sur les systèmes logiques 3 V et 5 V.
La résistance de bobine de 16 Ω est sélectionnée pour correspondre aux configurations courantes de transistors à collecteur ouvert et de pilotes GPIO de microcontrôleur, minimisant ainsi le besoin de circuits de commande spécialisés. Le boîtier noir en PPO offre une stabilité structurelle pour les processus de brasage à la vague traversant et de reprise manuelle.
Architecture de lecteur externe --- accepte les signaux d'onde carrée à 2730 Hz pour la génération de tonalité programmable ; nécessite une excitation CA, la tension CC seule ne produira pas de son
Facteur de forme standard à trou traversant --- un diamètre de 12 mm avec un pas de broche standard de l'industrie s'adapte aux configurations de circuits imprimés existantes et aux découpes du panneau avant
Impédance de bobine de 16 Ω --- correspond aux circuits de commande de transistor NPN/PNP courants et aux sorties GPIO du microcontrôleur 3,3 V/5 V avec une capacité de courant adéquate
Sortie acoustique stable --- Min. 85 dB à 10 cm lorsqu'il est piloté à 3 Vo-p, 2 731 Hz, onde carrée à rapport cyclique de 50 %
Matériau du boîtier PPO --- le boîtier noir tolère le soudage à la vague et les reprises de brasage manuel sans déformation
Conformité environnementale RoHS --- répond aux exigences en matière de substances restreintes pour la distribution sur le marché mondial
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer passif électromagnétique | --- |
| Tension nominale | 3Vo-p | Référence de fréquence de résonance |
| Tension de fonctionnement | 2--4Vo-p | Pic du signal de commande |

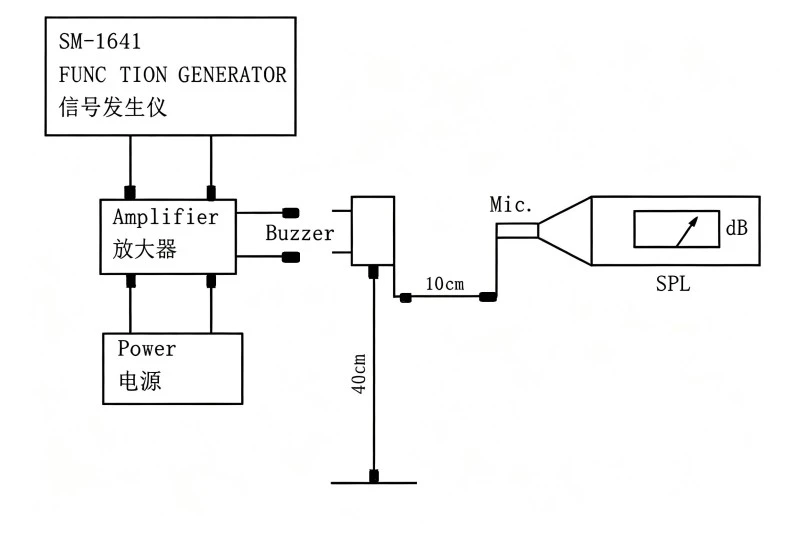

| Niveau de pression acoustique | Min. 85dB | À 3Vo-p, 2731 Hz, 50 % de service, 10 cm |
| Fréquence de résonance | 2730Hz | À la tension nominale |
| Résistance de la bobine | 16 ± 4Ω | C.C, 25℃ |
| Courant nominal | Max. 60mA | À 3Vo-p, 2731 Hz, 50 % de service |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | Continu |
| Température de stockage | -30 ℃ ~ +80 ℃ | Hors fonctionnement |

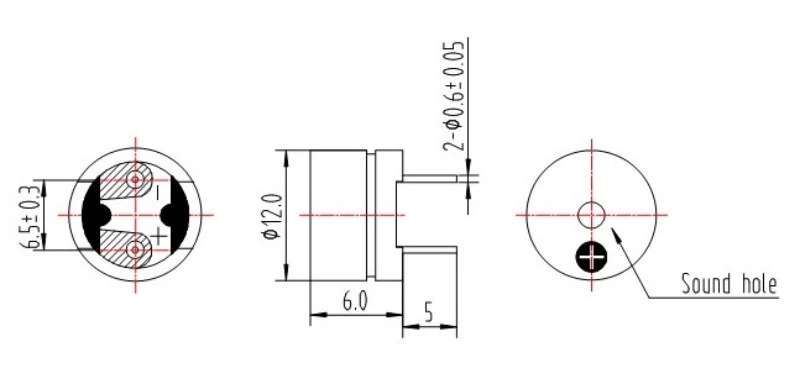

| Taille externe | 12mm (diamètre) | Corps hors broches |
| Poids net | Env. 1,0 g | Typique |
| Matériau du boîtier | OPP noire | --- |
| Règlement sur la protection de l'environnement | RoHS | --- |
Modules d'alarme pour panneaux de commande industriels nécessitant des alertes acoustiques à fréquence standard
Systèmes de sécurité et de détection d'intrusion avec trous de montage de buzzer existants de 12 mm
Cartes de commande d'appareils grand public utilisant des processus d'assemblage traversant
Équipement de diagnostic et de test nécessitant une indication sonore de l'état
Systèmes API et d'automatisation avec sorties d'entraînement de niveau logique 5 V ou 3,3 V
Unités d'alimentation sans coupure pour les avertissements de batterie faible et de panne
| Exigence de conception | Avantage du HN-1260B |
| Dispositions de circuits imprimés traversants établies | Le diamètre de 12 mm correspond aux empreintes standard de l'industrie et aux découpes du panneau avant. |
| Compatibilité du circuit pilote standard | L'impédance de bobine de 16 Ω fonctionne avec les configurations courantes de transistors et de MCU GPIO |
| Fréquence de tonalité d'alarme constante | La fréquence de résonance de 2 730 Hz garantit un caractère acoustique uniforme dans tous les lots de production |
| Flexibilité du processus d'assemblage | Boîtier PPO noir compatible avec le soudage à la vague et les retouches manuelles |
| Conformité environnementale | Approbation RoHS pour la distribution mondiale et les réglementations sur les substances restreintes |
MEIDI fabrique le HN-1260B avec un contrôle qualité à chaque étape de la production depuis la conception, l'achat et les tests du produit. Les installations de production sont certifiées ISO 9001, ISO 14001 et QS 9000. Tous les produits portent le marquage CE et les approbations RoHS.
Après l'un des tests suivants, le produit doit répondre aux critères d'acceptation : aucun défaut ni dégradation de l'apparence et des propriétés électriques (sauf SPL) ; Le SPL ne doit pas être inférieur à 10 dB en dessous du SPL minimum spécifié dans la fiche technique.
| Article de test | Conditions d'essai |
| Test de vie | 25 ± 10 ℃, tension nominale, onde carrée de fréquence de résonance 1/2, 96 heures |
| Test à haute température | Stockage à +80 ℃ pendant 96 heures, récupération à température ambiante pendant 3 heures avant de tester |
| Test à basse température | -40 ℃ stockage pendant 96 heures, récupérer à température ambiante pendant 3 heures avant de tester |
| Test d'humidité | +40 ± 3 ℃, 90 % - 95 % RH, 48 heures, récupération à température ambiante pendant 6 heures avant le test |
| Test de choc thermique | 70℃ 2 heures → -20℃ 2 heures (1 cycle), intervalle de 1 heure entre les cycles, total 10 cycles |
| Test de chute | Emballage standard (3 bords, 6 faces de la boîte), chute d'une hauteur de 1,2 m sur une planche de bois épaisse ou une planche de bois dur de 5 cm |
| Essai de vibrations | 1000 cycles/min, amplitude 1,5mm, 1 heure par direction, 3 degrés de liberté |
Attention : évitez que des corps étrangers ne pénètrent dans le produit, notamment des matériaux magnétiques, des matériaux solubles dans l'eau et des gaz corrosifs, car ceux-ci affecteraient les performances électriques du produit.
1. Ce buzzer nécessite-t-il un signal de commande externe ou peut-il être piloté avec une tension continue ?
En tant que buzzer électromagnétique passif, le HN-1260B nécessite un signal CA externe --- généralement une onde carrée à 2 730 Hz ou proche --- pour générer une sortie sonore. La tension continue seule ne produira pas de son et pourrait endommager la bobine en raison d'un flux de courant continu.
2. Quelle fréquence de conduite est recommandée pour une sortie de pression acoustique maximale ?

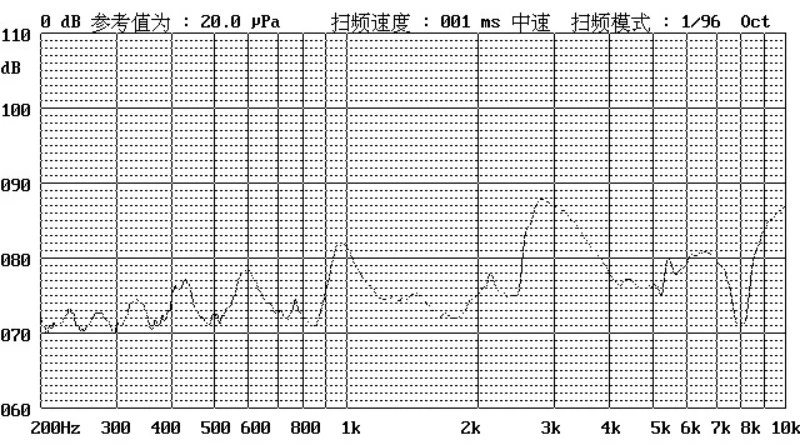

Le SPL maximum se produit à la fréquence de résonance de 2 730 Hz. Le SPL diminue considérablement lorsqu’il est hors résonance. Pour un minimum constant. Sortie de 85 dB, entraînement à 2 731 Hz avec une onde carrée de rapport cyclique de 50 % à 3Vo-p.
3. Quel circuit pilote convient à l'impédance de bobine de 16 Ω ?
Les configurations standard de transistors NPN/PNP à collecteur ouvert avec résistances de rappel sont compatibles. Pour l’entraînement direct GPIO du microcontrôleur, vérifiez que le port peut générer ou absorber ≥60 mA. Une diode flyback est recommandée lors de la conduite avec des charges inductives ou des circuits de relais.
4. Quelle est la méthode de soudure recommandée pour ce buzzer traversant ?
Le HN-1260B est compatible avec les processus standard de brasage à la vague traversant. Pour le soudage manuel, contactez MEIDI pour connaître les spécifications de température et de durée recommandées afin d'éviter la déformation du boîtier.
5. Des fréquences de résonance ou des résistances de bobine personnalisées sont-elles disponibles ?
Contactez MEIDI pour toute demande technique concernant les configurations personnalisées.
Pour les fiches techniques, les notes d'application du circuit de commande ou les discussions sur la configuration OEM, contactez l'ingénierie des applications MEIDI.
