Encombrement de 6,5 mm × 3,5 mm pour les configurations de circuits imprimés haute densité
Fréquence de résonance de 2 731 Hz pour la génération de tonalités avec entraînement à onde carrée externe
Impédance de bobine de 16 Ω pour les circuits de commande de niveau logique basse tension
Min. Pression sonore de 70 dB à 10 cm dans des conditions nominales de transmission de 3 Vo-p
Pack de montage en surface pour un assemblage automatique par prélèvement et placement
Plage de température de fonctionnement de -20 ℃ à +70 ℃

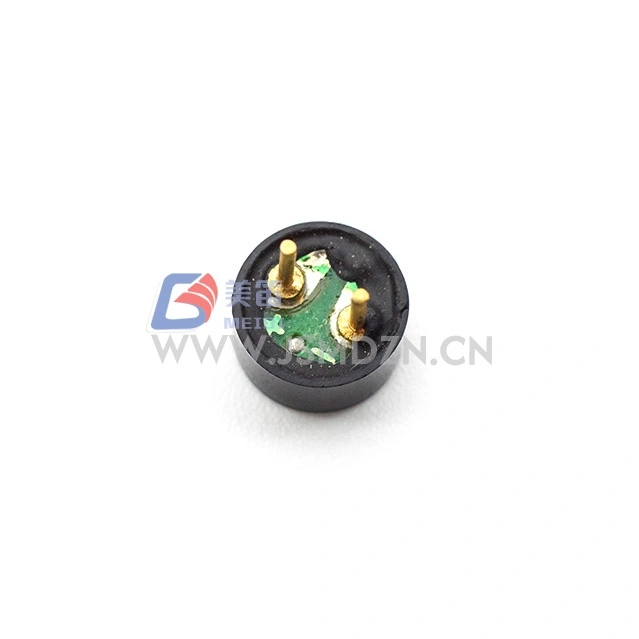

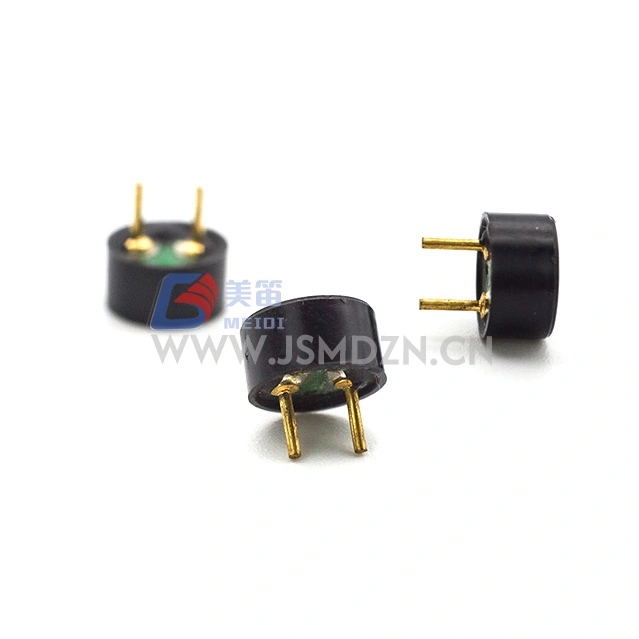

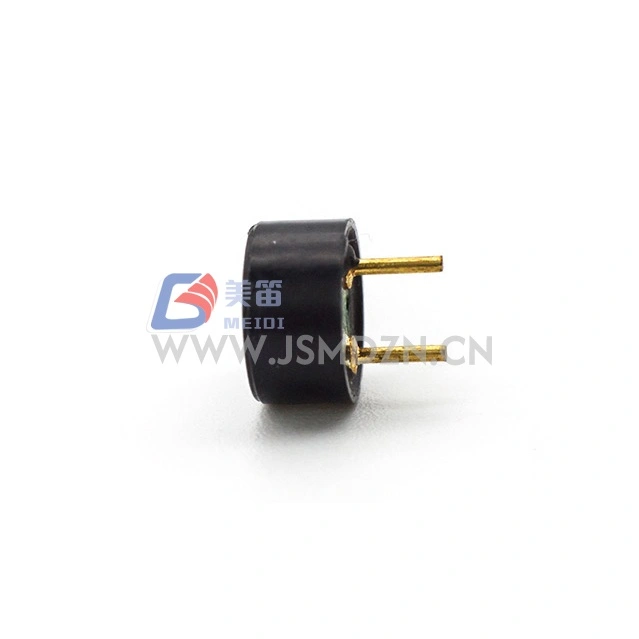

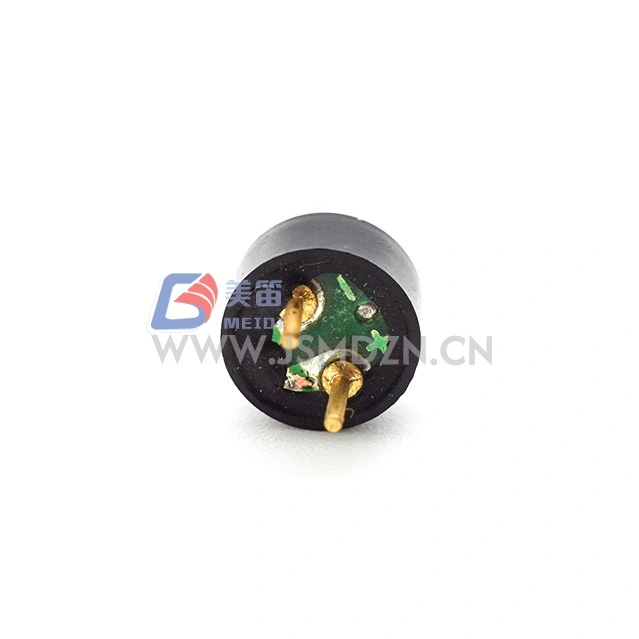

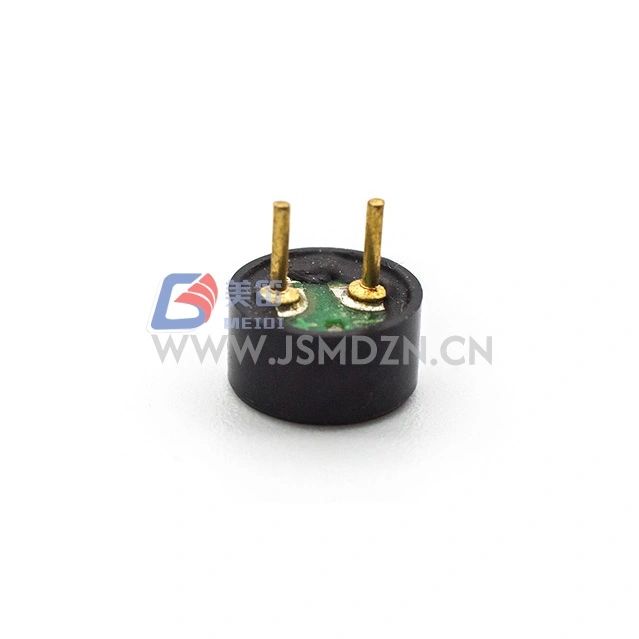

Le buzzer passif électromagnétique SMD MEIDI HN-6535 6,5 x 3,5 mm est un buzzer passif électromagnétique miniature à montage en surface conçu pour les applications où la surface du PCB est limitée. Avec ses dimensions de 6,5 mm × 3,5 mm, ce buzzer occupe un espace minimal sur la carte tout en fournissant un retour audible grâce à une excitation d'onde carrée externe.
La fréquence de résonance de 2 731 Hz produit une tonalité adaptée aux alertes de proximité, aux indications d'état et aux commentaires de l'interface utilisateur. Avec une tension nominale de 3 Vo-p et une plage de fonctionnement de 2 à 5 Vo-p, le HN-6535 s'intègre aux rails logiques 3,3 V et 5 V.
La résistance de bobine de 16 Ω permet le pilotage à partir de broches GPIO de microcontrôleur ou de commutateurs à transistor côté bas dans des conceptions à espace limité. Le boîtier en Noryl noir offre une stabilité dimensionnelle pendant les processus de brasage par refusion. Pour les applications nécessitant des fréquences de résonance alternatives dans des facteurs de forme compacts, contactez MEIDI pour des solutions de buzzer CMS.

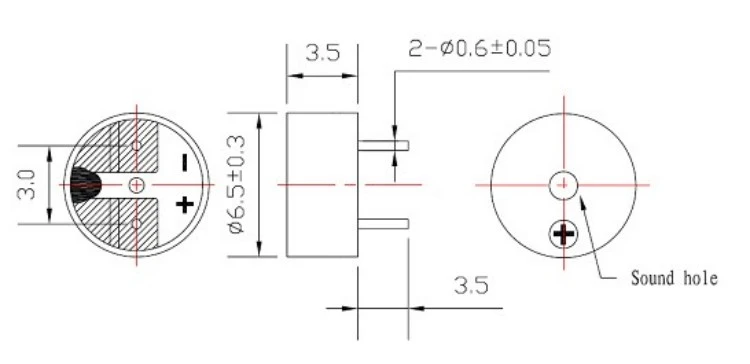

Encombrement CMS miniature --- Taille du corps 6,5 mm × 3,5 mm pour les assemblages de circuits imprimés haute densité où le montage traversant n'est pas pratique
Fréquence de résonance de 2731 Hz --- génération de tonalité lors d'un entraînement avec une onde carrée externe à la fréquence nominale ; nécessite une excitation CA, la tension CC seule ne produira pas de son
Faible impédance de bobine --- résistance de 16 Ω pour l'interface avec des sorties de niveau logique 3 V
Puissance acoustique définie --- Min. 70 dB à 10 cm lorsqu'il est piloté à 3 Vo-p, 2 731 Hz, onde carrée à rapport cyclique de 50 %
Matériau du boîtier Noryl --- boîtier thermoplastique noir compatible avec les profils de refusion standard à montage en surface
Construction légère --- environ 0,5 g par unité
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer passif électromagnétique | --- |
| Tension nominale | 3Vo-p | Référence de fréquence de résonance |
| Tension de fonctionnement | 2-5Vo-p | Pic du signal de commande |
| Courant nominal | Max. 80mA | À 2 731 Hz, 50 % de service, onde carrée 3Vo-p |

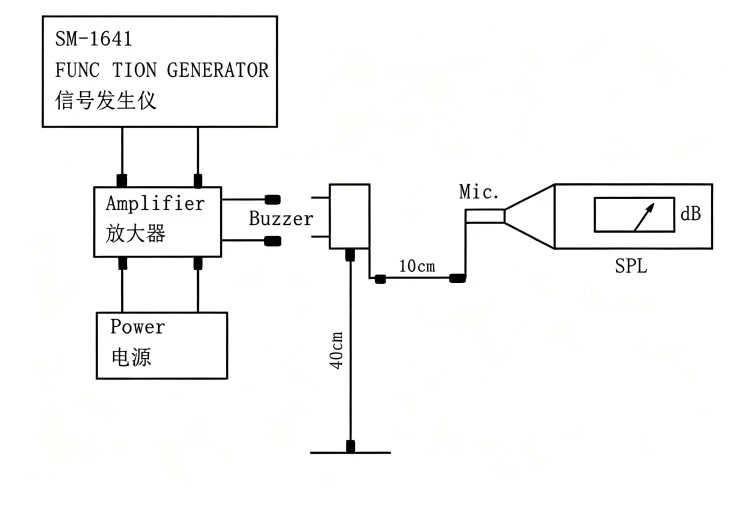

| Niveau de pression acoustique | Min. 70dB | À 2731 Hz, 50 % de service, 3Vo-p, 10 cm |
| Résistance de la bobine | 16 ± 3Ω | --- |

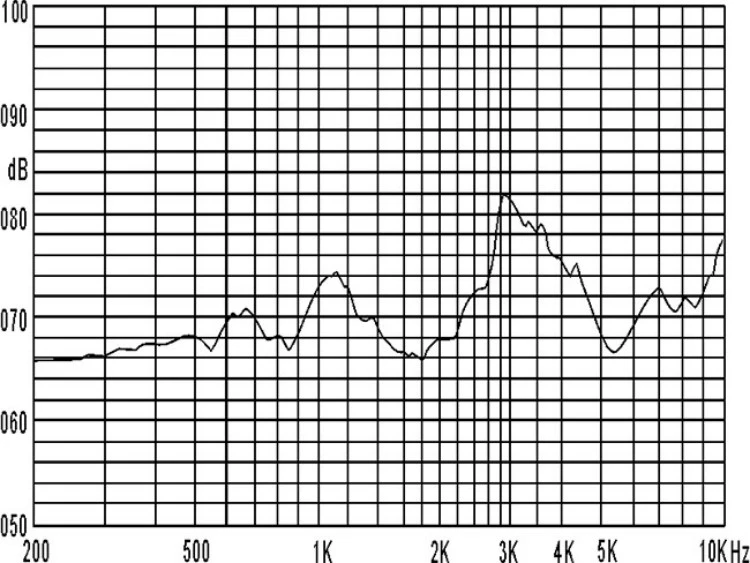

| Fréquence de résonance | 2731Hz | À la tension nominale |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | --- |
| Température de stockage | -30 ℃ ~ +80 ℃ | --- |
| Poids net | Env. 0,5g | --- |
| Matériau du boîtier | Noryl noir | --- |
| Protection de l'environnement | RoHS | --- |
Conditions de test standard : température 25 ± 3 ℃, humidité 60 ± 10 % H.R., pression 860-1060 hPa.
Dispositifs médicaux portables et moniteurs de santé nécessitant des alertes sonores compactes dans des boîtiers alimentés par batterie
Capteurs de maison intelligente et passerelles IoT avec un espace PCB limité pour les composants de retour audio
Instruments portatifs et appareils de mesure pour les tonalités de confirmation de fonctionnement
Appareils électroniques portables et trackers de fitness où la taille et le poids des composants sont limités
Tableaux de commande d'appareils compacts dans les équipements de cuisine et ménagers pour les fonctions de minuterie et d'alarme
Terminaux POS et dispositifs de paiement pour indication sonore de l'état des transactions
| Exigence de conception | Avantage HN-6535 |
| Dispositions de circuits imprimés limitées en espace | L'empreinte CMS de 6,5 mm × 3,5 mm minimise la consommation de surface de la carte |
| Intégration de systèmes basse tension | Indice de 3 Vo-p avec plage de 2 à 5 Vo-p pour une compatibilité logique 3,3 V/5 V |
| Assemblage automatisé à grand volume | Boîtier à montage en surface compatible avec les processus standard de transfert et de refusion |
| Applications à faible masse | Env. 0,5 g par unité, adapté aux conceptions portables et portables |
| Conformité environnementale | Conforme RoHS |
MEIDI fabrique le HN-6535 avec des processus de contrôle qualité couvrant l'inspection des matériaux entrants, la vérification dimensionnelle en cours de processus et les tests finaux des paramètres électriques. Les conditions de test standard sont maintenues à une température de 25 ± 3 ℃, une humidité relative de 60 ± 10 % et une pression atmosphérique de 860 à 1 060 hPa pour une répétabilité constante des mesures.
Après l'un des tests suivants, le produit doit répondre aux critères d'acceptation : aucun défaut ni dégradation de l'apparence et des propriétés électriques (sauf SPL) ; Le SPL ne doit pas diminuer de plus de 10 dB par rapport au SPL minimum spécifié dans la fiche technique.
| Article de test | Conditions d'essai |
| Test de vie | 25 ± 10 ℃, tension nominale, onde carrée de fréquence de résonance 1/2, 96 heures |
| Test à haute température | Stockage à +80 ℃ pendant 96 heures, récupération à température ambiante pendant 3 heures avant de tester |
| Test à basse température | -30 ℃ stockage pendant 96 heures, récupérer à température ambiante pendant 3 heures avant de tester |
| Test d'humidité | +40 ± 3 ℃, 90 % à 95 % HR, 48 heures, récupération à température ambiante pendant 6 heures avant le test |
| Test de choc thermique | 70℃ 2 heures → -20℃ 2 heures (1 cycle), intervalle de 1 heure entre les cycles, total 10 cycles |
| Test de chute | Emballage standard, les 6 faces et les 3 bords, chute d'une hauteur de 1,2 m sur une planche de bois épaisse |
| Essai de vibrations | 1000 cycles/min, amplitude 1,5 mm, 1 heure par axe, 3 axes au total |
Attention : évitez que des corps étrangers ne pénètrent dans le produit, notamment des matériaux magnétiques, des matériaux solubles dans l'eau et des gaz corrosifs, car ceux-ci affecteraient les performances électriques du produit.
1. Quel processus de soudure est recommandé pour le buzzer CMS HN-6535 ?
Contactez MEIDI pour connaître le profil de brasage par refusion recommandé. Le boîtier Noryl noir est compatible avec les processus de refusion standard pour montage en surface.
2. Le HN-6535 peut-il être piloté directement à partir d'une broche GPIO d'un microcontrôleur ?

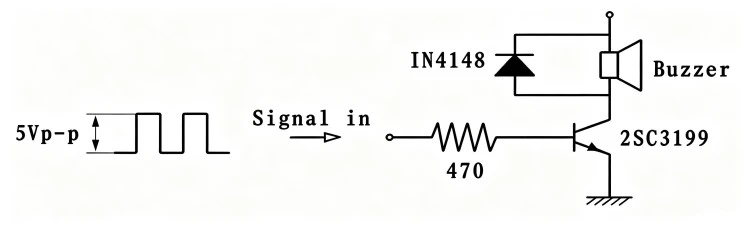

La bobine de 16 Ω consomme un maximum de 80 mA à 3 Vo-p. Vérifiez que votre microcontrôleur GPIO peut générer ou absorber ce courant en continu. Si le courant nominal GPIO est insuffisant, utilisez un commutateur NPN ou MOSFET côté bas avec une résistance de limitation de courant.
3. Que se passe-t-il si le buzzer est piloté à une fréquence autre que 2 731 Hz ?
Le niveau de pression acoustique diminue lorsqu'il est hors résonance. Pour un minimum constant. Sortie de 70 dB, entraînement à 2 731 Hz avec une onde carrée de rapport cyclique de 50 % à 3 Vo-p. Un fonctionnement loin de la résonance peut entraîner une puissance sonore considérablement réduite.
4. Le HN-6535 est-il adapté aux applications de génération de tonalité continue ?
La condition de test de durée de vie spécifie 96 heures de fonctionnement continu à la tension nominale et à la fréquence de résonance. Pour les applications nécessitant des périodes de fonctionnement continu plus longues, contactez MEIDI pour obtenir des données de fiabilité spécifiques à votre cycle de service et à vos conditions environnementales.
5. Existe-t-il d'autres formats de boîtier disponibles avec la même fréquence de résonance de 2 731 Hz ?
Contactez MEIDI pour toute demande technique concernant des facteurs de forme alternatifs et des configurations de bobines au sein de la gamme de produits de buzzer passif électromagnétique.
Pour les fiches techniques, les profils de brasage par refusion, les notes d'application du circuit de commande ou les discussions sur la configuration OEM, contactez l'ingénierie des applications MEIDI.
