Buzzer passif magnétique 9*5.5mm

Série en un coup d'œil

Trois profils électriques à partir d'une seule empreinte de 9,0 × 5,5 mm ; aucun changement de disposition n'est nécessaire lors du basculement entre les architectures 3V et 5V.

Le modèle 16 Ω, 3 V, 2,7 kHz convient aux appareils alimentés par batterie et de niveau logique pour lesquels un entraînement direct par microcontrôleur est préféré.

Le modèle 42 Ω, 5 V, 2,7 kHz réduit la consommation de courant des bus d'accessoires industriels et automobiles standard.

Le modèle 42 Ω, 5 V, 4,0 kHz fournit la même interface électrique avec une tonalité de fréquence plus élevée pour les applications bénéficiant d'une alerte plus précise.

Toutes les variantes partagent le même espacement des broches traversantes, de sorte que les projets de réparation et de mise à niveau peuvent remplacer les buzzers obsolètes de 9 mm et 12 mm sans modification de la carte.

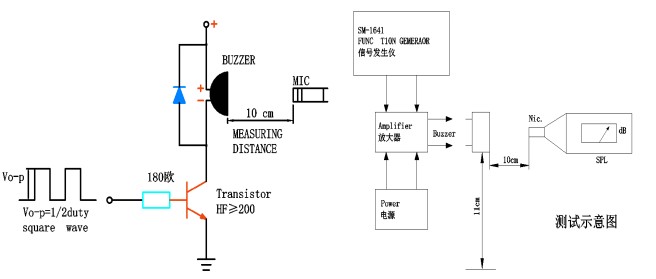

La pression acoustique minimale est de 85 dB à 10 cm sur toute la série ; les échantillons de production atteignent généralement 87 dB à 95 dB.

Caractéristiques clés

Une seule conception mécanique couvre trois variantes électriques, permettant de finaliser l'architecture du variateur sans modifier la disposition des trous du PCB.

La bobine de 16 Ω est adaptée aux alimentations de 3,3 V, ce qui simplifie l'étage de commande ; la bobine de 42 Ω réduit le courant sur les rails de 5 V.

Deux fréquences de résonance sont disponibles : 2,7 kHz pour une pénétration du bruit basse fréquence et 4,0 kHz pour une qualité tonale plus nette.

Le boîtier PBT noir tolère le brasage à la vague à 255°C et les retouches manuelles à 360°C sans déformation ni décalage acoustique.

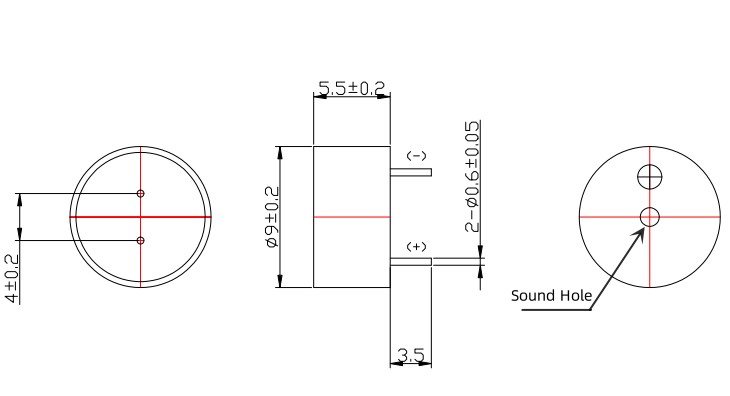

Le diamètre de 9,0 mm et le pas de broche standard font de cette série un remplacement immédiat pour de nombreux buzzers à trou traversant existants de 9 mm et 12 mm.

Chaque unité porte un code de lot qui renvoie à la date de production, aux enregistrements de tests et aux lots de matières premières, conservés pendant dix ans.

Domaines d'application

QMB‑09B‑03 : instruments portables, compteurs utilitaires intelligents, cartes de commande d'appareils grand public 3,3 V et capteurs IoT alimentés par Li-ion pour lesquels une alimentation monocellulaire et un entraînement GPIO direct sont souhaitables.

QMB‑09B‑05 : modules d'alarme PLC industriels, circuits d'accessoires automobiles 5 V, contrôleurs de réfrigération commerciale et alimentations sans interruption bénéficiant d'un courant de bobine plus faible.

QMB‑09B‑05 4KHZ : équipements de diagnostic médical, panneaux d'intrusion de sécurité, réseaux d'alarme à discrimination sonore et produits de consommation nécessitant une alerte plus aiguë.

Foire aux questions

Q1 : Comment choisir entre les trois modèles ?

Commencez par votre tension disponible. Pour une logique 3,3 V ou une pile lithium-ion, le QMB‑09B‑03 (16 Ω) est la solution idéale. Pour les rails industriels ou automobiles 5 V, le QMB‑09B‑05 ou le QMB‑09B‑05 4KHZ (tous deux 42 Ω) réduisent la demande de courant. Choisissez ensuite la tonalité : 2,7 kHz pour une pénétration d'alerte basse fréquence, 4,0 kHz pour un son plus clair et plus distinctif. Tous trois partagent la même empreinte, un changement tardif est donc simple.

Q2 : Le QMB‑09B‑03 peut-il être utilisé à 5 V, ou les pièces 42 Ω à 3,3 V ?

Faire fonctionner le modèle 16 Ω au-dessus de 4,5 V peut surchauffer la bobine. Le modèle 42Ω en dessous de 3V produira un niveau sonore nettement inférieur. Si vous avez besoin de 16 Ω à 5 V, ajoutez une résistance série pour limiter le courant ; le SPL baissera toujours. Pour les systèmes 3,3 V nécessitant une impédance plus élevée, la variante 16 Ω est la meilleure solution.

Q3 : Quelle est la différence pratique entre 2,7 kHz et 4,0 kHz dans un environnement réel ?

La fréquence de 2,7 kHz a tendance à atténuer le bruit mécanique basse fréquence, ce qui la rend adaptée aux usines et aux équipements extérieurs. La fréquence de 4,0 kHz se rapproche du pic de sensibilité auditive humaine, donnant un son clair et facilement discriminable pour les appareils médicaux, de sécurité et grand public en intérieur. Les deux sont tout aussi robustes et fiables.

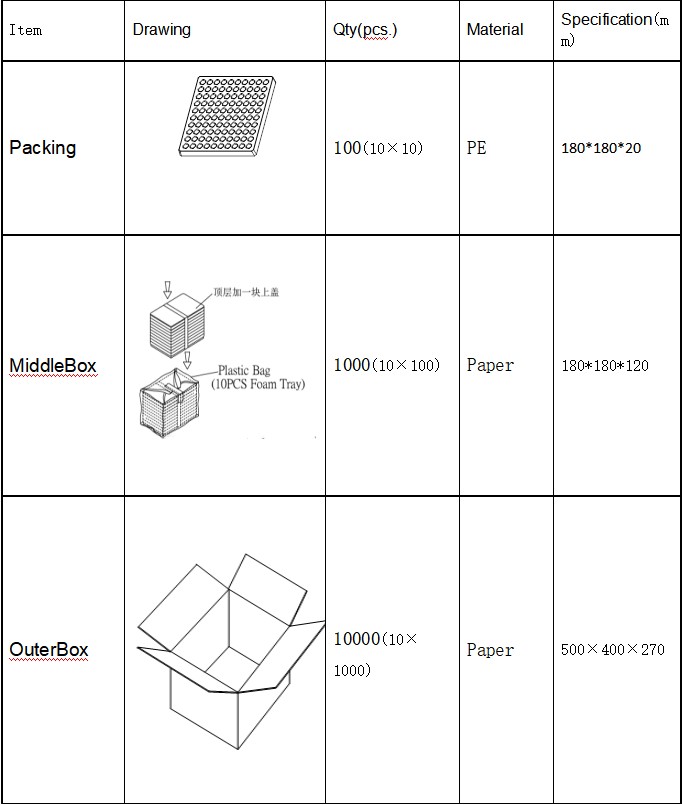

Q4 : Des longueurs de cordon personnalisées ou des emballages en bande et bobine sont-ils disponibles ?

Oui. MEIDI peut fournir des conducteurs droits, pliés ou décalés pour les configurations de circuits imprimés non standard. Le ruban et la bobine ne sont pas standard pour les pièces traversantes, mais peuvent être organisés pour les lignes d'insertion automatisées. Les quantités minimales de commande et les délais de livraison varient en fonction de la modification.

Q5 : Puis-je éloigner le buzzer de sa fréquence de résonance pour une tonalité différente ?

Le niveau sonore diminue sensiblement lorsque la fréquence du variateur s'éloigne de la résonance. Pour un volume maximum, restez à ± 5 % de la valeur nominale de 2 700 Hz ou 4 000 Hz. Si votre application nécessite une large gamme de fréquences, un buzzer piézoélectrique ou un haut-parleur miniature serait un choix plus approprié.
