Options de double tension : 5Vo-p (30Ω) et 12Vo-p (120Ω)
Fréquence de résonance de 800 Hz pour entraînement à onde carrée externe
Min. Pression sonore de 85 dB à 10 cm dans des conditions de conduite nominales
Boîtier PBT pour la stabilité structurelle
Plage de température de fonctionnement de -20 ℃ à +70 ℃
Deux options de résistance de bobine pour correspondre à différentes conceptions de circuits de commande

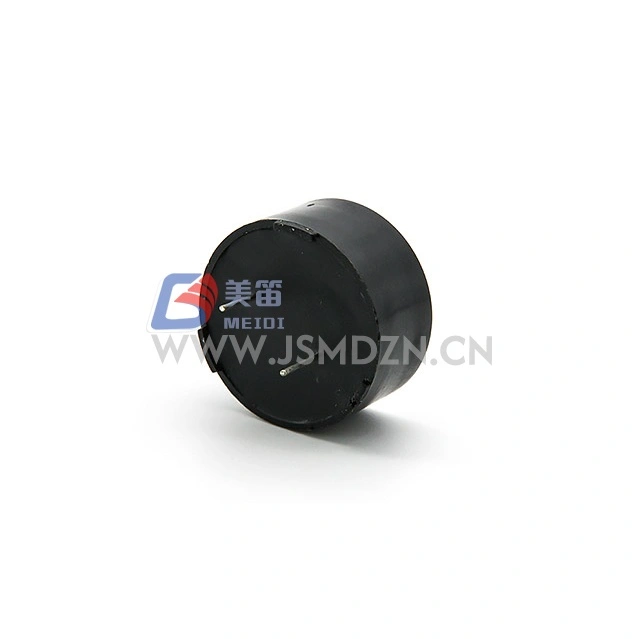

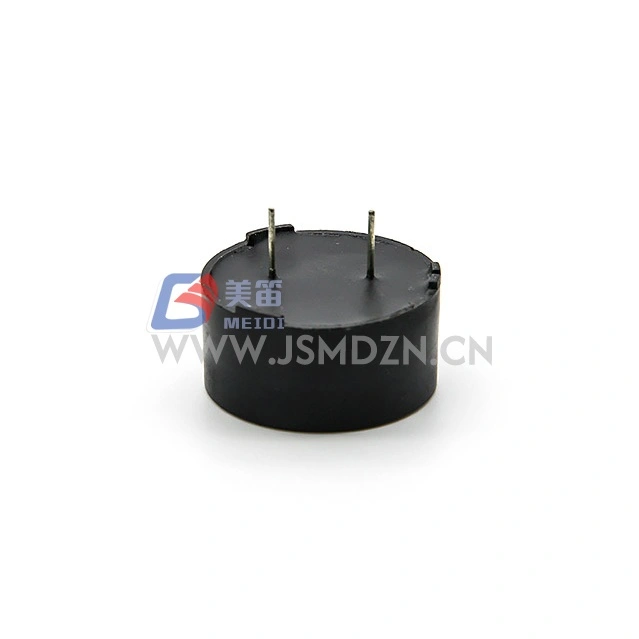

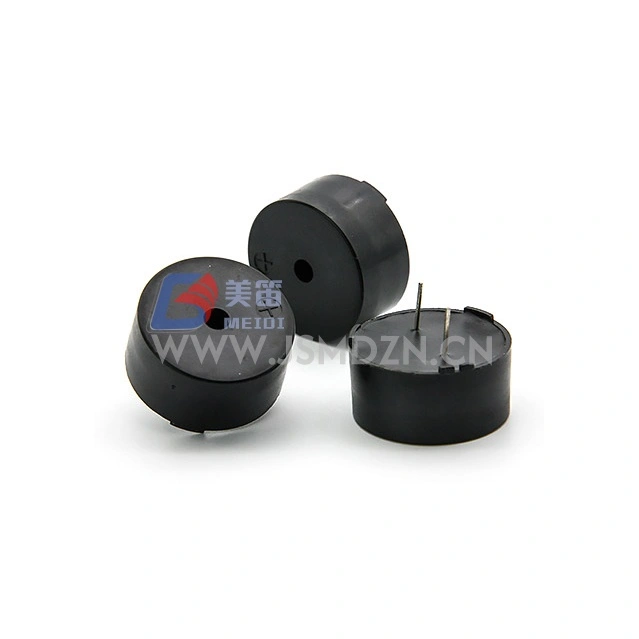

Le buzzer passif électromagnétique MEIDI KC2512 de 25 mm est un buzzer passif électromagnétique conçu pour les applications nécessitant un signal de commande externe pour la génération du son. Avec un corps de 25 mm de diamètre, ce buzzer s'adapte à deux configurations de bobines distinctes pour s'adapter aux différentes exigences des rails de tension et des circuits de commande.
La variante KC2512-30R fonctionne à 5Vo-p avec une bobine de 30Ω. La variante KC2512-120R fonctionne à 12 Vo-p avec une bobine de 120 Ω. Les deux variantes résonnent à 800 Hz et nécessitent une excitation externe par onde carrée à ou près de cette fréquence pour des performances acoustiques optimales.
Le boîtier PBT offre une stabilité dimensionnelle sur toute la plage de températures de fonctionnement nominale. Pour les applications nécessitant des résistances de bobine ou des tensions nominales alternatives, contactez MEIDI pour des configurations de buzzer personnalisées.
Configuration à double bobine --- options 30 Ω (5 V) et 120 Ω (12 V) pour correspondre aux différents rails de tension du système
Architecture de disque externe --- accepte les signaux à onde carrée à 800 Hz ; nécessite une excitation CA, la tension CC seule ne produira pas de sortie audible

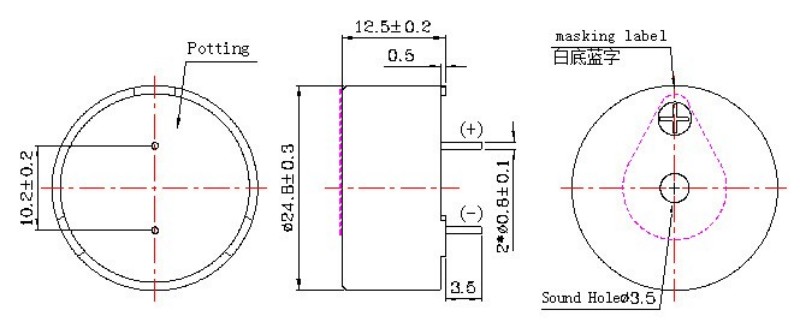

Facteur de forme de 25 mm --- diamètre standard pour les configurations courantes de montage sur panneau et PCB
Sortie acoustique stable --- Min. 85 dB à 10 cm lorsqu'il est piloté à la tension nominale et à la fréquence de résonance avec une onde carrée de rapport cyclique de 50 %
Matériau du boîtier PBT --- assure l'intégrité structurelle sur toute la plage de températures de fonctionnement
Température de fonctionnement large --- -20 ℃ à +70 ℃
| Paramètre | KC2512-30R | KC2512-120R |
| Type de produit | Buzzer passif électromagnétique | Buzzer passif électromagnétique |
| Tension nominale | 5Vo-p | 12Vo-p |
| Tension de fonctionnement | 3--7Vo-p | 9--14Vo-p |
| Courant nominal (MAX) | 30mA | 40mA |
| Min. Sortie sonore à 10 cm | 85dB | 85dB |
| Résistance de la bobine | 30 ± 5Ω | 120 ± 15Ω |
| Fréquence de résonance | 800Hz | 800Hz |
| Matériau du boîtier | PBT | PBT |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | -20 ℃ ~ +70 ℃ |
| Température de stockage | -30 ℃ ~ +80 ℃ | -30 ℃ ~ +80 ℃ |
| Poids net | 8g | 8g |
Panneaux de commande industriels et systèmes PLC nécessitant une indication d'état sonore avec des circuits de commande externes
Cartes de commande d'appareils grand public utilisant des sorties logiques 5 V ou 12 V pour les fonctions d'alarme et d'alerte
Systèmes de sécurité et de contrôle d'accès avec sorties de buzzer dédiées
Équipements de test et de mesure nécessitant un retour sonore pendant les séquences de fonctionnement
Alimentation électrique et unités UPS pour les avertissements sonores en cas de panne
Systèmes d'automatisation de bâtiment avec modules de notification d'alarme centralisés
| Exigence de conception | Avantage KC2512 |
| Compatibilité flexible des rails de tension | Deux variantes (5 V/30 Ω et 12 V/120 Ω) |
| Caractère acoustique constant | Fréquence de résonance 800 Hz |
| Intégration de montage standard | Diamètre de 25 mm pour les découpes de panneaux et les configurations de circuits imprimés courantes |
| Correspondance du circuit pilote | Deux options de résistance de bobine pour différentes capacités d'approvisionnement/absorption |
| Durabilité environnementale | Boîtier PBT conçu pour un fonctionnement de -20 ℃ à +70 ℃ |

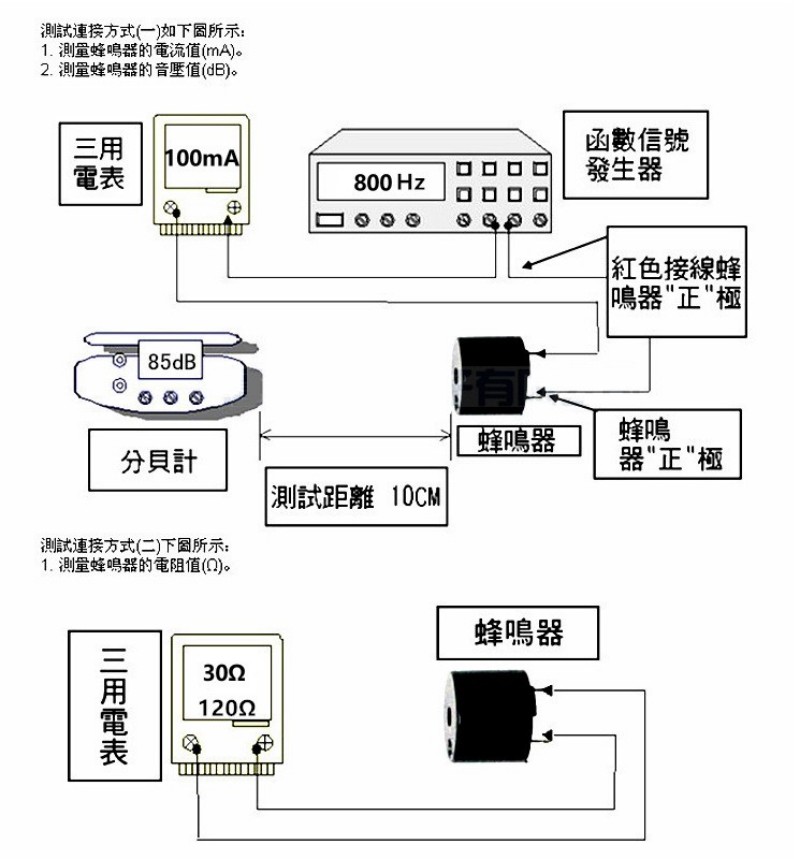

MEIDI fabrique la série KC2512 avec des processus de contrôle qualité couvrant l'inspection des matériaux entrants, la surveillance en cours de processus et les tests électriques finaux. Chaque lot de production est soumis à une vérification de la fréquence de résonance, de la résistance de la bobine et du niveau de pression acoustique pour confirmer la conformité aux spécifications de la fiche technique.
La série KC2512 est soumise à des tests de contraintes environnementales et mécaniques pour vérifier la durabilité dans des conditions typiques de fonctionnement et de stockage. Après les tests, le produit doit répondre aux critères d'acceptation sans défauts d'apparence ou de propriétés électriques.
| Article de test | Conditions d'essai |
| Test de vie | Tension nominale, onde carrée de fréquence de résonance 1/2, 96 heures à 25 ± 10 ℃ |
| Test à haute température | Stockage à +80 ℃ pendant 96 heures, récupération à température ambiante pendant 3 heures avant de tester |
| Test à basse température | -40 ℃ stockage pendant 96 heures, récupérer à température ambiante pendant 3 heures avant de tester |
| Test d'humidité | +40 ± 3 ℃, 90 % - 95 % RH, 48 heures, récupération à température ambiante pendant 6 heures avant le test |
| Test de choc thermique | 70℃ 2 heures → -20℃ 2 heures (1 cycle), intervalle de 1 heure entre les cycles, total 10 cycles |
| Test de chute | Emballage standard, les 6 faces et les 3 bords, chute d'une hauteur de 1,2 m sur une planche de bois épaisse |
| Essai de vibrations | 1000 cycles/min, amplitude 1,5 mm, 1 heure par axe, 3 axes au total |
Attention : évitez que des corps étrangers pénètrent dans le produit, notamment des matériaux magnétiques, des matériaux solubles dans l'eau et des gaz corrosifs, car ils affecteraient les performances électriques.
1. Le KC2512 nécessite-t-il un signal de commande externe ou peut-il être piloté avec une tension continue ?
En tant que buzzer électromagnétique passif, le KC2512 nécessite un signal CA externe - généralement une onde carrée à 800 Hz ou proche - pour générer une sortie sonore. La tension continue seule ne produira pas de son et pourrait endommager la bobine en raison d'un flux de courant continu.
2. Quelle variante du KC2512 dois-je sélectionner pour un système de microcontrôleur 5 V ?
Sélectionnez le KC2512-30R pour les systèmes 5V. La résistance de bobine de 30 Ω est conçue pour un fonctionnement de 5 Vo-p avec une consommation de courant maximale de 30 mA. Vérifiez que votre circuit pilote peut générer ou absorber le courant requis, ou utiliser un étage tampon à transistor.
3. Quelle est la fréquence de conduite recommandée pour une sortie de pression acoustique maximale ?
Le SPL maximum se produit à la fréquence de résonance de 800 Hz. Le SPL diminue lorsqu'il est hors résonance. Pour un minimum constant. Sortie de 85 dB, entraînement à 800 Hz avec une onde carrée de rapport cyclique de 50 % à la tension nominale pour la variante sélectionnée.
4. Quel circuit pilote convient à la variante 120Ω KC2512-120R ?
Les configurations standard de transistors à collecteur ouvert ou push-pull sont compatibles. La bobine de 120 Ω consomme un maximum de 40 mA à 12 Vo-p. Pour le lecteur direct GPIO du microcontrôleur, vérifiez la capacité actuelle du port. Une diode flyback est recommandée lors du pilotage de charges inductives.
5. Des résistances de bobine personnalisées ou des fréquences de résonance sont-elles disponibles pour le facteur de forme 25 mm ?
Contactez MEIDI pour toute demande technique concernant les configurations personnalisées au sein de la série KC2512 ou les produits de sonnerie électromagnétique associés.
Pour les fiches techniques, les notes d'application du circuit de commande ou les discussions sur la configuration OEM, contactez l'ingénierie des applications MEIDI.
| Article | Spécification |
| Type de produit | BUZZER ÉLECTROMAGNÉTIQUE |
| Quantité | Contactez MEIDI pour les détails de l'emballage |
| Volume des cartons | Contactez MEIDI pour les détails de l'emballage |
