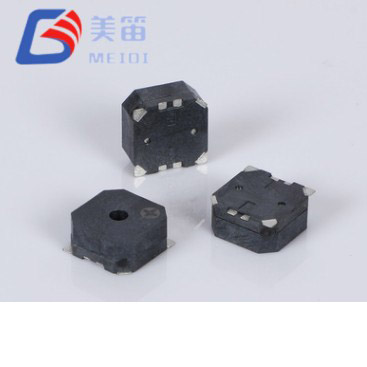

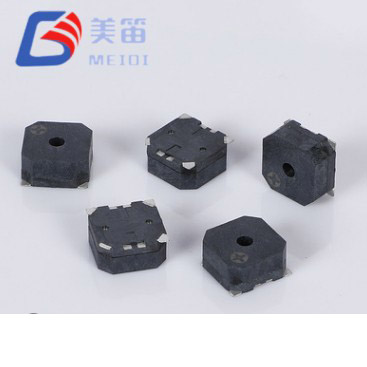

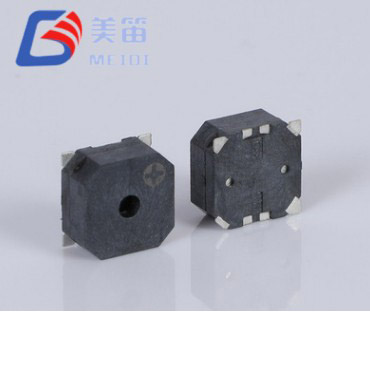

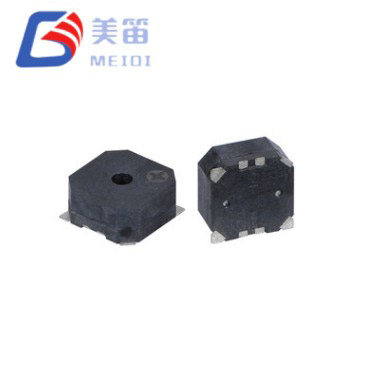

Buzzer passif magnétique CMS 8,5*8,5*3 mm

Série en un coup d'œil

Deux résistances de bobine à partir d'une seule conception mécanique : 16 Ω pour les applications à basse tension et 32 ​​Ω pour les rails standard de 5 V.

Disque externe requis. La structure électromagnétique passive attend une forme d'onde CA, généralement une onde carrée de 2 700 Hz, qui offre la liberté de mettre en œuvre des modèles de tonalité personnalisés, des durées variables et des alertes multi-tonalités entièrement via un logiciel.

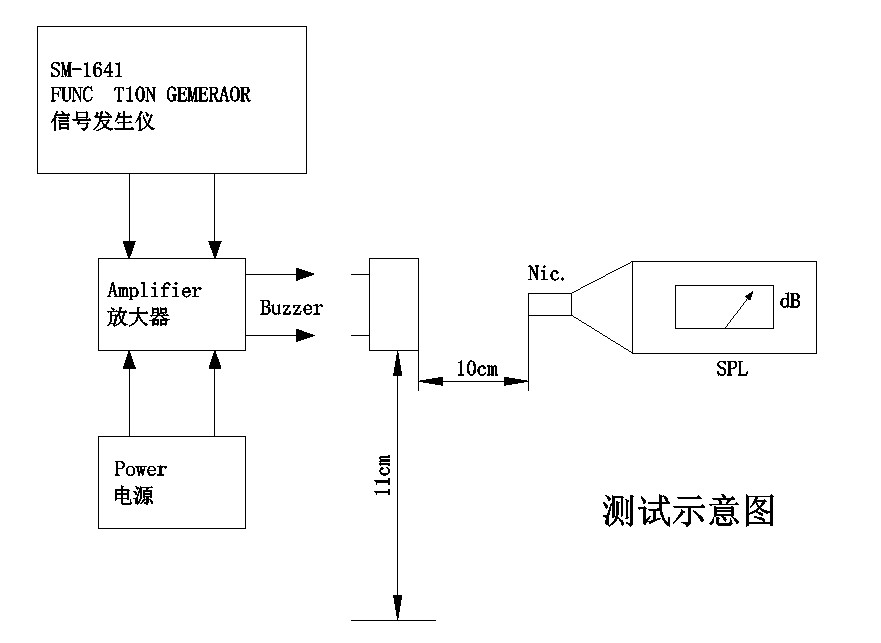

Sortie sonore garantie d'au moins 85 dB à une distance de 10 cm, mesurée à la tension nominale pour chaque variante.

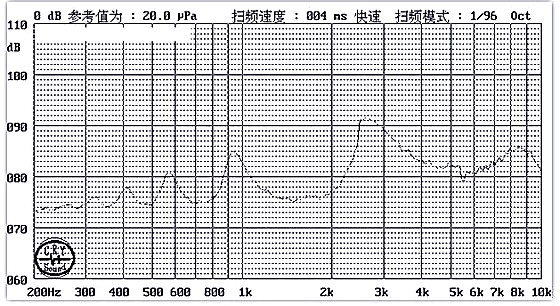

Fréquence de résonance 2 700 ± 300 Hz, avec des données d'échantillons par lots confirmant un centre étroit de 2 700 Hz sur plusieurs unités.

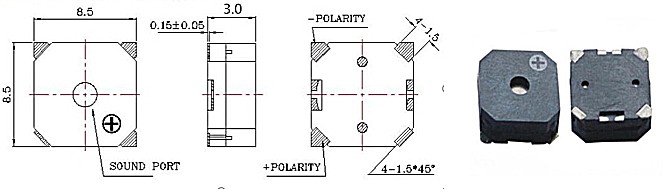

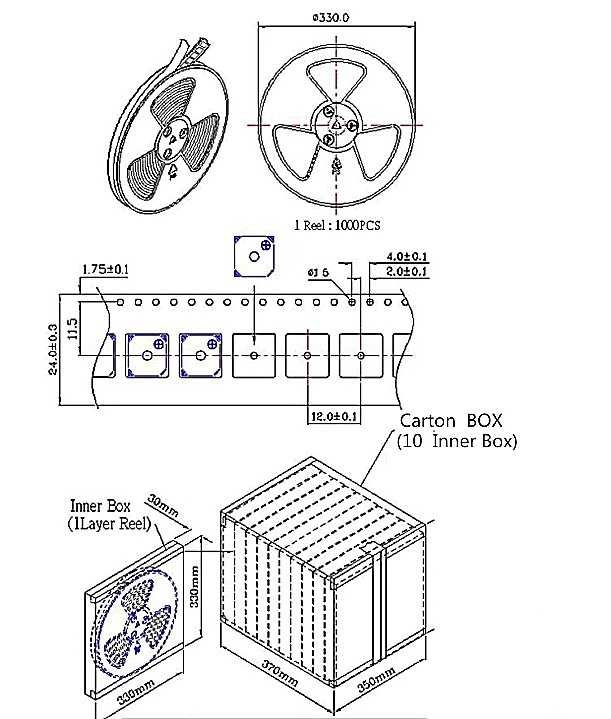

Encombrement compact de 8,5 × 8,5 mm et hauteur de 3,0 mm, conçu pour les assemblages CMS denses où la surface de la carte et l'espace libre sont tous deux limités.

Plage de températures de fonctionnement de −30 °C à +70 °C, prenant en charge les conditions de démarrage à froid et les boîtiers extérieurs.

Boîtier LCP noir compatible avec le brasage par refusion jusqu'à 255 ± 5°C, ainsi que les procédés à la vague et manuels.

Caractéristiques clés

Un seul modèle de circuit imprimé peut accueillir à la fois les composants 16 Ω et 32 ​​Ω, ce qui permet des conceptions de plate-forme qui peuvent être remplies en fonction de la tension du système cible sans modification de la disposition.

L'architecture du lecteur passif repose sur une onde carrée générée en externe, qui permet au microcontrôleur de définir la fréquence de tonalité, le taux de répétition et le motif. Il n'y a pas d'oscillateur interne pour contraindre le comportement acoustique.

La sortie acoustique est spécifiée à un minimum de 85 dB pour les deux variantes, avec une fréquence de résonance de 2 700 Hz et une tolérance de ± 300 Hz.

La consommation de courant est évaluée à ≤100 mA pour la version 16 Ω à 3,6 V et ≤ 80 mA pour la version 32 Ω à 5 V, fournissant des chiffres clairs pour le dimensionnement de l'alimentation.

La hauteur de 3,0 mm maintient le composant dans l'enveloppe z de nombreux systèmes multicartes, tandis que l'empreinte carrée de 8,5 mm préserve les canaux de routage adjacents.

Le fonctionnement continu est spécifié à partir de −30 °C, une limite inférieure qui étend la plage d'utilisation au-delà de ce que proposent de nombreux buzzers de qualité commerciale.

Le boîtier LCP noir résiste aux profils de refusion, de soudure à la vague et à la main, offrant aux fabricants une flexibilité dans la séquence d'assemblage.

Scénarios d'application

Les notes d'application ci-dessous sont basées sur les spécifications électriques et environnementales du buzzer passif magnétique SMD 8,5*8,5*3 mm. Ce ne sont pas des garanties de conception ; vérifier les performances par rapport à vos exigences spécifiques et aux normes applicables.

Panneaux d'automatisation industrielle : les alarmes de défaut et les indicateurs d'état de processus dans les systèmes d'API et d'entraînement de moteur bénéficient de l'option double impédance, qui s'aligne sur la logique de contrôle 3,3 V et 5 V sans changement de carte.

Sécurité et contrôle d'accès : les panneaux d'intrusion et les lecteurs de cartes peuvent générer des rythmes d'alerte distinctifs contrôlés par PWM, aidant ainsi les opérateurs à distinguer les différents événements.

Immeuble et domotique : les hubs de passerelle, les interconnexions des détecteurs de fumée et les confirmations des thermostats reposent sur la capacité du buzzer à produire des modèles de notification définis par logiciel.

Instruments alimentés par batterie : la variante 16 Ω convient aux systèmes Li‑ion 3,3 V, tandis que la variante 32 Ω est optimisée pour les alimentations régulées 5 V, couvrant une large gamme d'équipements portables.

Infrastructure de télécommunications : les alarmes d'intrusion dans les armoires et de panne de courant en extérieur ou dans des endroits non chauffés bénéficient de la limite inférieure de fonctionnement de −30 °C.

Enceintes extérieures et exposées thermiquement : les équipements soumis à de larges variations de température peuvent dépendre de la plage de fonctionnement spécifiée de −30 °C à +70 °C pour une génération d'alertes cohérente.

Foire aux questions

1. Comment puis-je choisir entre le MLT‑8530H‑16R et le MLT‑8530H‑32R ?

Le choix dépend de la tension de commande disponible et de la quantité de courant que votre alimentation peut fournir. La partie 16 Ω fonctionne de 2,5 V à 4,5 V et convient naturellement aux conceptions logiques 3,3 V ou Li‑ion à cellule unique. La partie 32 Ω fonctionne de 4,5 V à 6,5 V, correspondant aux rails standard de 5 V et consommant moins de courant pour la même sortie acoustique. Étant donné que les deux partagent le même modèle de terrain, vous pouvez évaluer une variante et ensuite passer à l'autre sans modifier le PCB.

2. Quel circuit de commande dois-je utiliser pour chaque variante ?

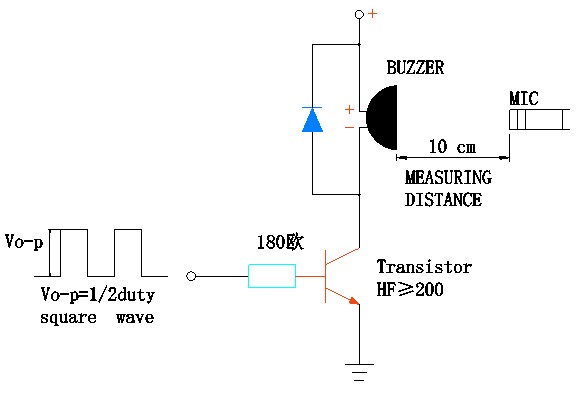

Les deux types nécessitent une onde carrée externe à 2 700 Hz et la tension nominale. Un tampon de transistor ou un MOSFET de niveau logique est nécessaire car le courant de bobine (≤ 100 mA pour le 16 Ω, ≤ 80 mA pour le 32 Ω) dépasse la capacité de la plupart des broches GPIO du microcontrôleur. Un simple transistor NPN avec une résistance de base est la solution la plus courante. Des circuits intégrés de pilote de buzzer dédiés peuvent également être utilisés ; assurez-vous que la fréquence de sortie est réglée sur 2700 Hz pour atteindre le point de résonance.

3. Puis-je faire fonctionner le MLT‑8530H‑16R sur une alimentation de 5 V, ou la version 32 Ω sur 3,3 V ?

Faire fonctionner la variante 16Ω au-dessus de 4,5V risque de surchauffer la bobine. La variante 32 Ω en dessous de 4,5 V produira une sortie sonore réduite qui peut tomber en dessous du minimum spécifié de 85 dB. Si la tension de votre système est fixe et ne correspond pas à la plage naturelle de l'une ou l'autre pièce, MEIDI peut suggérer des modèles alternatifs ou discuter d'une résistance série de petite valeur pour la version 16 Ω, bien que cela réduise la pression acoustique.

4. Quelle est l’importance de la fréquence de 2 700 Hz par rapport aux buzzers de 4 000 Hz ?

La fréquence centrale de 2 700 Hz est inférieure aux 4 kHz typiques de nombreux buzzers CMS compacts. Les deux se situent dans la bande où l’audition humaine est sensible, mais la tonalité la plus grave peut être perçue comme moins stridente et peut se comporter différemment à l’intérieur d’une enceinte. Le meilleur choix dépend du spectre de bruit ambiant et du type de différenciation d’alerte dont votre produit a besoin. Des tests de prototypes avec les deux gammes de fréquences sont recommandés si la qualité tonale est critique.

5. Que me disent les exemples de tableaux de mesures ?

L'échantillon de données de 10 unités montre la répartition typique des performances pour la pression acoustique, le courant, la fréquence et l'impédance. Ces chiffres sont uniquement informatifs et ne remplacent pas les limites garanties : ≥85 dB, 2 700 ± 300 Hz et résistance de bobine à ± 3 Ω de la valeur nominale. Des rapports de lots de production documentant ces paramètres pour chaque expédition sont disponibles sur demande.
