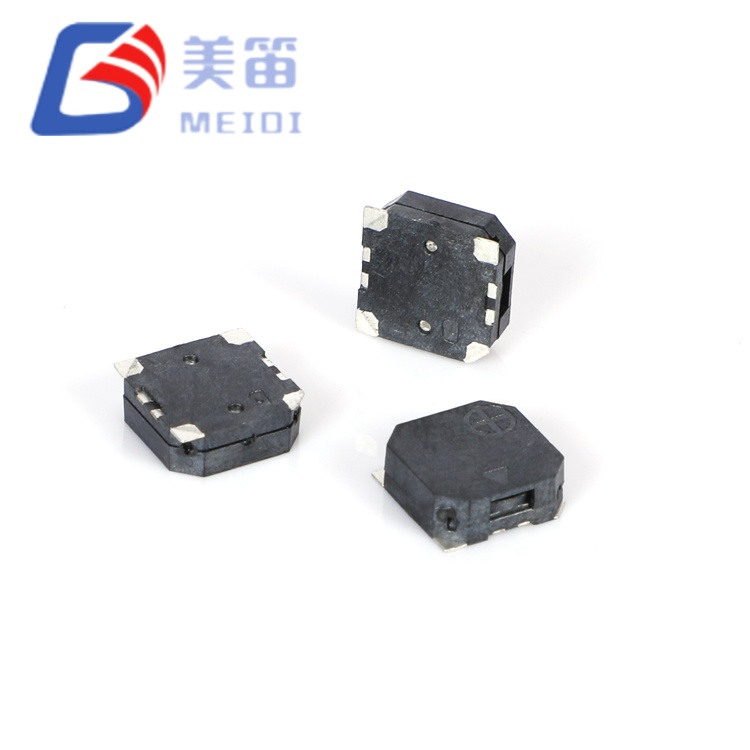

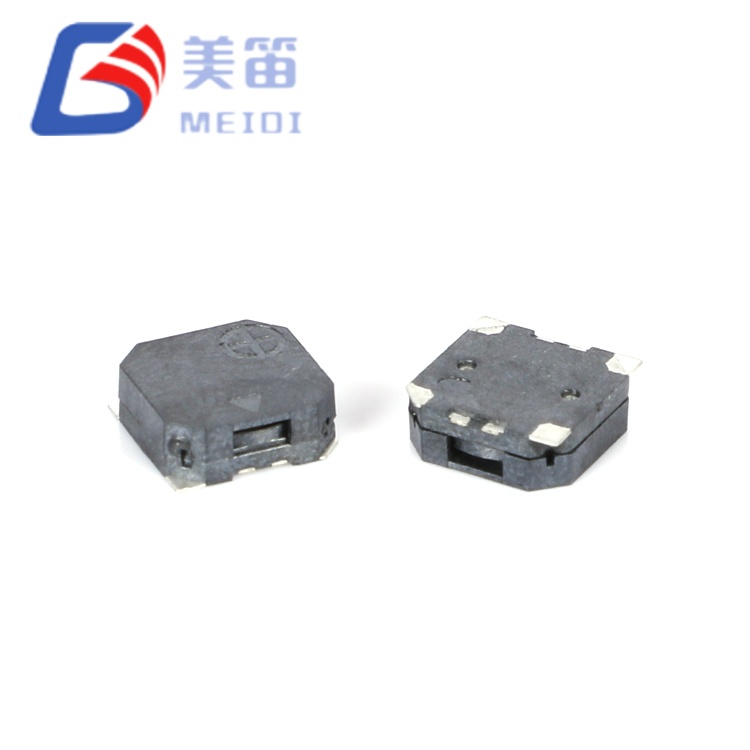

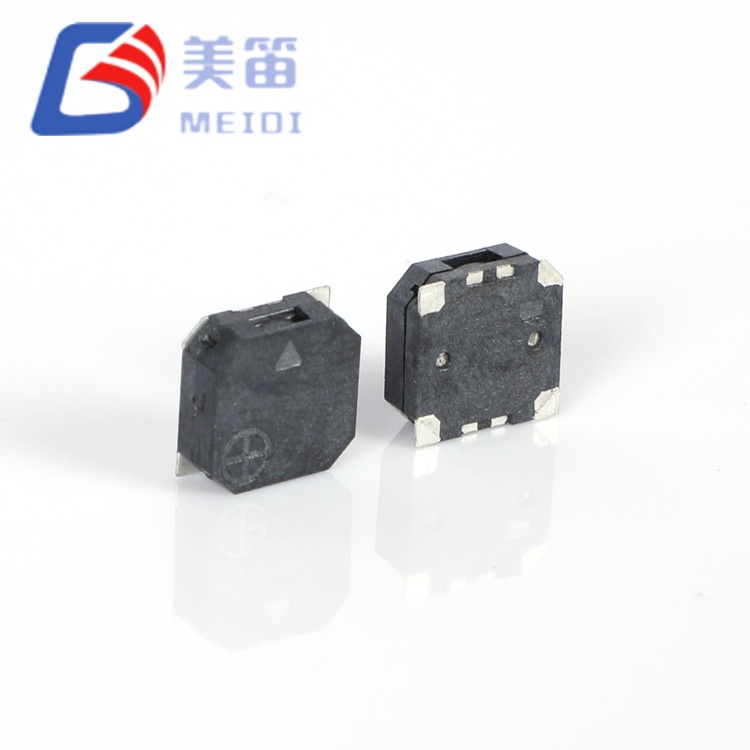

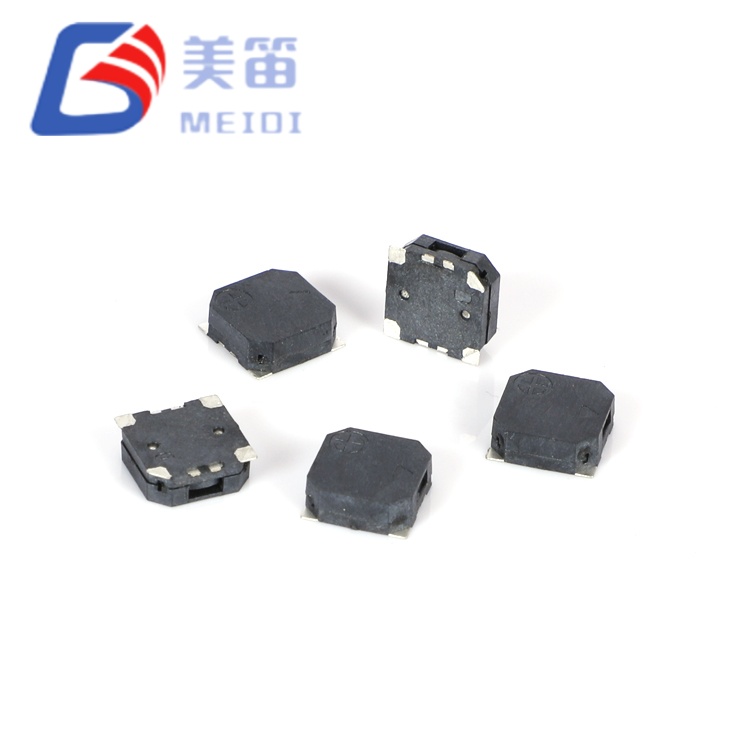

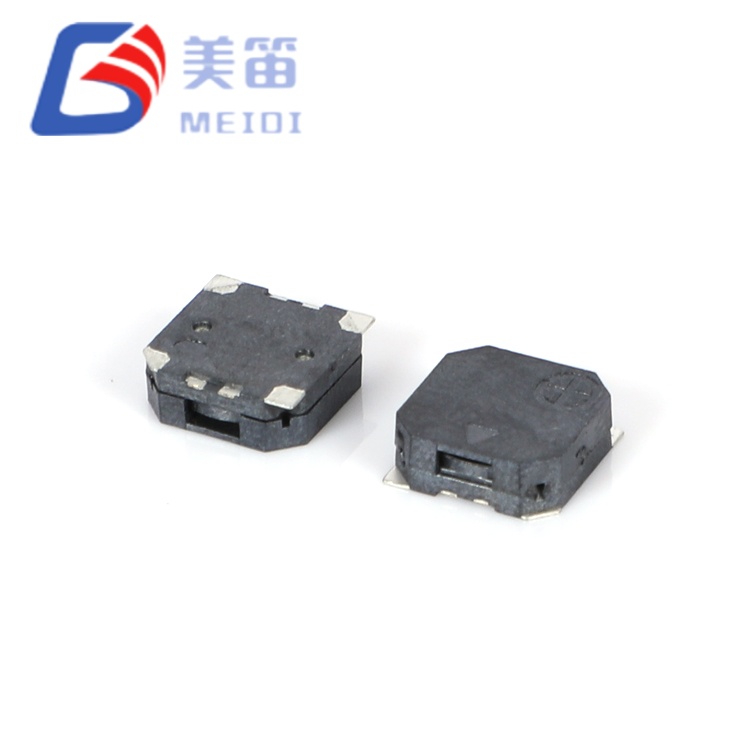

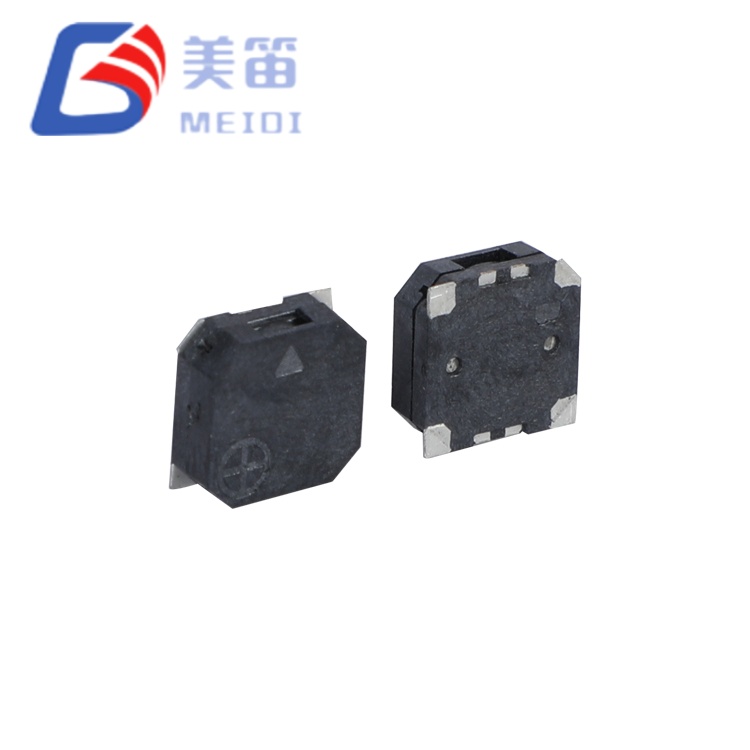

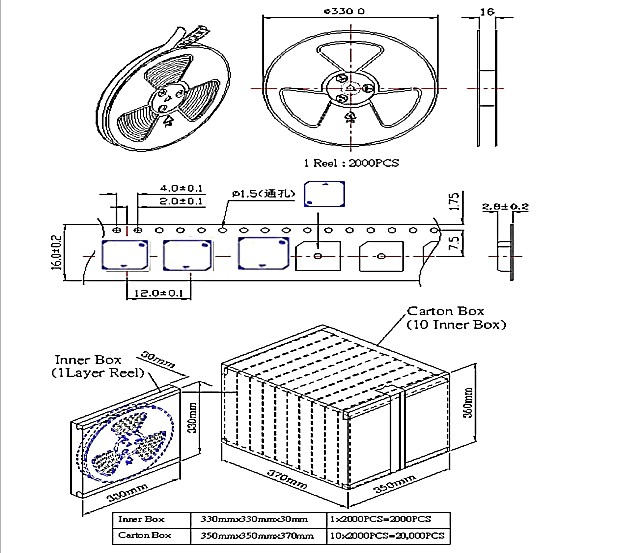

Le buzzer passif magnétique CMS MLT-7525-16R 7,5*7,5*2,5 mm représente une avancée dans la gamme de buzzers CMS MLT, s'adressant aux applications où la série compacte de 5 mm s'avère acoustiquement ou électriquement insuffisante. Avec un encombrement de 7,5 × 7,5 mm et une hauteur de 2,5 mm, ce buzzer passif électromagnétique CMS 16 Ω 3,6 V occupe 2,25 fois la surface du PCB de ses homologues de 5 mm tout en offrant une pression sonore mesurablement plus élevée et une compatibilité de tension plus large.
La différence la plus significative par rapport à la série 5 mm réside dans son réglage électrique et acoustique. La tension nominale augmente jusqu'à 3,6 V avec une plage de fonctionnement de 2,5 à 4,5 V, s'adaptant directement aux batteries Li-ion monocellulaires (3,0 à 4,2 V nominaux) et aux systèmes logiques de 5 V sans régulation de tension. La fréquence de résonance chute à 2 700 ± 300 Hz, une plage dans laquelle l'audition humaine reste sensible tandis que le bruit mécanique et électrique ambiant diminue généralement, améliorant ainsi le rapport signal/bruit dans les environnements industriels.
La résistance de bobine de 16 ± 3 Ω représente un choix de conception délibéré pour un fonctionnement à haute tension. À 3,6 V, la consommation de courant reste ≤ 100 mA tandis que l'augmentation des tours de bobine et la plus grande surface du diaphragme génèrent une sortie ≥ 85 dB. Ce niveau d'impédance convient aux applications dans lesquelles les circuits d'attaque fonctionnent à partir de rails de 5 V ou dans lesquelles une consommation de courant réduite est prioritaire sur un nombre minimal de composants.
Fabriqué par MEIDI, le MLT-7525-16R intègre une enveloppe de température plus large que la série 5 mm — fonctionnant de -30 °C à +70 °C et stockant de -40 °C à +85 °C. Cette gamme étendue prend en charge le déploiement dans les équipements extérieurs, les boîtiers non chauffés et les applications intérieures automobiles où les excursions thermiques dépassent les limites standard grand public. Contactez-nous pour demander un devis ou soumettre une demande de prix pour le volume.
Encombrement étendu de 7,5 × 7,5 mm avec profil de 2,5 mm pour une sortie acoustique supérieure sous forme CMS compacte
Tension nominale plus élevée de 3,6 V avec plage de fonctionnement de 2,5 à 4,5 V — compatible avec les systèmes logiques Li-ion 3,7 V et 5 V
Fréquence de résonance inférieure à 2 700 ± 300 Hz — pénètre le bruit ambiant plus efficacement que les alternatives à 4 kHz
Pression acoustique élevée ≥ 85 dB à 10 cm pour les applications industrielles et de sécurité exigeantes
Résistance de bobine de 16 ± 3 Ω optimisée pour les circuits de commande à haute tension avec une demande de courant réduite
Plage de température étendue : -30 °C à +70 °C en fonctionnement, -40 °C à +85 °C en stockage
Zone de membrane acoustique élargie : le boîtier carré de 7,5 mm accueille une membrane vibrante plus grande que les variantes de 5 mm, augmentant ainsi l'efficacité de la génération de pression acoustique aux basses fréquences.
Résonance basse fréquence de 2,7 kHz — cible la bande de 2 à 3 kHz où la sensibilité auditive humaine se croise avec un bruit ambiant réduit, améliorant ainsi la perceptibilité dans les environnements industriels et extérieurs
Tension nominale de 3,6 V avec une plage de 2,5 à 4,5 V — compatibilité native avec les cellules Li-ion, la logique 5 V et les systèmes automobiles 12 V via un simple variateur résistif ou transistorisé
Impédance de 16 ± 3 Ω pour une efficacité de tension plus élevée — consommation de courant réduite à des tensions élevées par rapport aux alternatives de 12 Ω, facilitant la gestion thermique dans les circuits de commande
Plage de fonctionnement étendue de -30 °C à +70 °C — dépasse les limites inférieures standard de -20 °C, prenant en charge les scénarios de démarrage à froid et de déploiement en dessous de zéro
Boîtier LCP noir avec profil bas de 2,5 mm — maintient la discipline du dégagement vertical tout en maximisant le volume de la cavité acoustique interne
| Paramètre | Valeur |
| Type de produit | Buzzer passif électromagnétique CMS |
| Tension nominale | 3,6 V (sortie) |
| Tension de fonctionnement | 2,5 – 4,5 V (sortie ouverte) |
| Sortie sonore à 10 cm | ≥ 85 dB |
| Courant de fonctionnement | ≤ 100 mA |
| Fréquence de résonance | 2700 ± 300 Hz |
| Résistance de la bobine | 16 ± 3 Ω |
| Température de fonctionnement | -30 °C ~ +70 °C |
| Température de stockage | -40 °C ~ +85 °C |

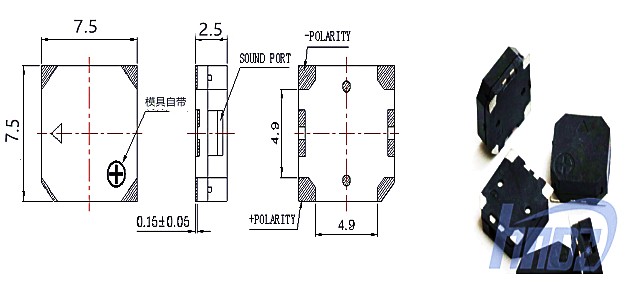

| Dimensions (L × L × H) | 7,5 × 7,5 × 2,5 mm |
| Poids | 0,5g |
| Matériau du boîtier | LCP noir |
| Méthode de soudure (recommandée) | Refusion : 255 ± 5 °C, 3 s ; Préchauffer à 180 °C, 40 à 70 s |
Le buzzer passif magnétique CMS 7,5*7,5*2,5 mm occupe une position distincte dans le paysage des buzzers CMS : il comble le fossé entre les appareils compacts de 5 mm et les buzzers magnétiques traversants encombrants. Pour les ingénieurs contraints à un assemblage en surface mais nécessitant une puissance acoustique supérieure à ce que les boîtiers de 5 mm peuvent offrir, ce buzzer passif électromagnétique CMS 16 Ω 3,6 V constitue une solution intermédiaire viable.

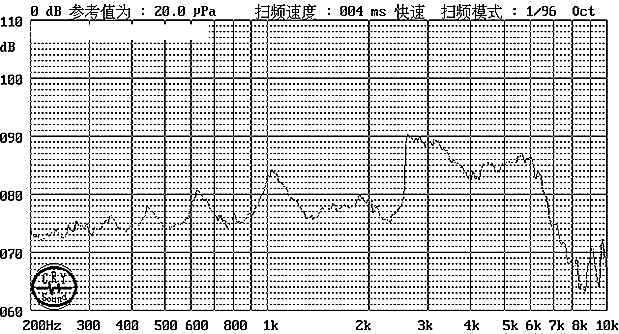

La sélection des fréquences mérite une attention particulière. À 2 700 Hz, le MLT-7525-16R fonctionne en dessous du cluster de 4 kHz où se concentrent la plupart des buzzers compacts. Cela est important dans deux contextes : premièrement, les basses fréquences se propagent avec moins d’atténuation atmosphérique sur de courtes distances ; Deuxièmement, les environnements industriels présentent généralement une densité spectrale de bruit plus faible dans la bande de 2 à 3 kHz par rapport à la région de 4 kHz où les ventilateurs de refroidissement, les alimentations à découpage et l'électronique numérique génèrent des interférences substantielles.
L'impédance de 16 Ω introduit un paradigme de circuit de commande différent de celui de la série 12 Ω. Bien que le pilotage GPIO direct à partir de microcontrôleurs 3,3 V soit moins pratique (le courant dépasserait les limites typiques des broches de 25 mA), l'impédance plus élevée s'associe naturellement à une logique 5 V, à des circuits intégrés de pilotage dédiés ou à de simples étages de transistors fonctionnant à partir de Li-ion ou d'alimentations régulées. Le système résultant atteint souvent une meilleure compatibilité électromagnétique grâce à des transitoires de courant plus faibles.
La masse de 0,5 g – cinq fois celle de 0,1 g des variantes de 5 mm – contribue à la robustesse mécanique. L'inertie accrue résiste aux effets microphoniques induits par les vibrations et fournit une sortie acoustique plus stable dans des conditions de chocs mécaniques. Demandez un échantillon pour évaluer la pénétration des basses fréquences dans votre environnement cible.
Systèmes d'alarme pour machines industrielles : alertes d'arrêt d'urgence, de panne et de surcharge dans les machines CNC, les presses et les équipements de manutention où le bruit ambiant dépasse 70 dB
Infrastructure de télécommunications extérieure : avertissements d'intrusion dans les armoires, de panne de courant et d'excursion thermique dans les stations de base, les répéteurs et les nœuds de réseau
Systèmes intérieurs de véhicules utilitaires : alarme de marche arrière, rappel de ceinture de sécurité et alertes de porte de chargement dans les fourgonnettes, les camions et les engins de construction
Machines agricoles et de construction — avertissements relatifs à l'état de fonctionnement et aux limites de sécurité des tracteurs, des excavatrices et des moissonneuses exposés aux vibrations et à la poussière
Alimentations sans interruption (UPS) : alertes de mode de batterie, de surcharge et de maintenance dans les centres de données et les systèmes d'alimentation de secours de qualité médicale
Équipements logistiques de la chaîne du froid — alarmes de dépassement de température et d'ouverture de porte dans les conteneurs de transport réfrigérés et les chambres froides
MEIDI applique des protocoles de fiabilité cohérents dans toute la production de la série MLT, le MLT-7525-16R étant soumis à la même vérification complète des contraintes :
• Validation de l'endurance climatique : stockage à haute température de 48 heures à +80 ± 2 °C, stockage à basse température de 48 heures à -30 ± 2 °C et choc thermique à 5 cycles (-30 °C ↔ +80 °C, maintien de 30 minutes)
• Tests de contrainte mécanique : vibration sinusoïdale (10 – 55 Hz, amplitude de 1,0 mm, axes XYZ, 0,5 heure cumulée) et chute libre de 75 cm sur du bois dur de 10 mm (3 impacts).
• Vérification de la résistance à l'humidité : conditionnement pendant 48 heures à 50 ± 5 ° C/90 – 95 % d'humidité relative, suivi d'une récupération ambiante de 2 heures et d'une caractérisation électrique complète.
• Confirmation de l'intégrité de la soudure : résistance thermique de la soudure à 250 ± 5 ° C pendant 10 ± 0,5 seconde (espace entre le corps et la soudure de 2,0 mm), ainsi que conformité totale du profil de refusion.

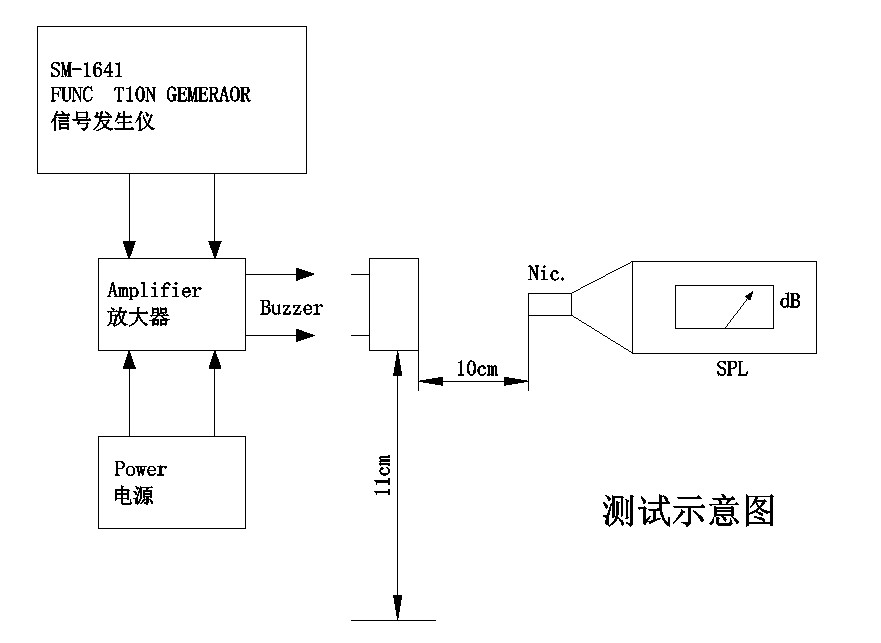

Des exemples de données de test par lots (10 unités, entraînement standard 3,6 V, 10 cm) confirment : pression acoustique 87,3--89,5 dB, courant 71,0--72,7 mA, fréquence 2705--2735 Hz, impédance 16,0--16,7 Ω --- le tout dans les tolérances spécifiées.
1. Pourquoi le MLT-7525-16R utilise-t-il 16 Ω plutôt que les 12 Ω courants dans les petits buzzers CMS ?
La bobine de 16 Ω est optimisée pour la tension nominale de 3,6 V et la plage de fonctionnement de 2,5 à 4,5 V. À ces tensions, une bobine de 12 Ω consommerait un courant excessif (jusqu'à 300 mA à 3,6 V), dépassant les capacités du pilote standard et générant une chaleur indésirable. L'impédance de 16 Ω maintient le courant ≤ 100 mA tout en permettant suffisamment de tours de bobine pour piloter le plus grand diaphragme à 2,7 kHz. Cela représente une optimisation au niveau du système plutôt qu’un simple choix de résistance.
2. Le MLT-7525-16R peut-il être piloté directement à partir d'un microcontrôleur GPIO de 3,3 V ?

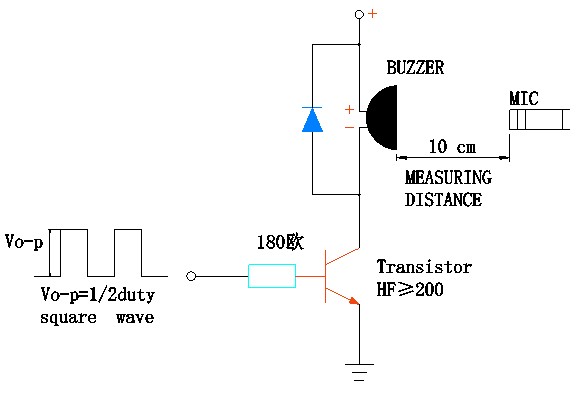

Non recommandé. À 3,3 V, une bobine de 16 Ω consommerait environ 206 mA, bien au-delà de la limite typique de 20 à 25 mA des broches MCU standard et risquerait des dommages permanents. Un simple transistor NPN ou un étage pilote MOSFET est requis. Pour les systèmes 5 V, une résistance de base de 180 Ω avec un transistor à usage général (HF ≥ 200) fournit une commande adéquate, similaire au circuit de test standard utilisé pour la caractérisation.
3. Comment la fréquence de 2,7 kHz se compare-t-elle aux buzzers de 4 kHz dans les applications pratiques ?
La fréquence de résonance de 2,7 kHz offre une pénétration supérieure dans les environnements bruyants et un rayonnement directionnel réduit par rapport à 4 kHz. La sensibilité auditive humaine est comparable entre ces fréquences (les deux se situent dans la bande la plus sensible de 2 à 5 kHz). Le principal compromis est la taille physique : pour obtenir une résonance de 2,7 kHz dans un boîtier compact, il faut un diaphragme plus grand, que le boîtier de 7,5 mm peut accueillir. Pour les applications où les buzzers de 4 kHz sont inaudibles en raison du bruit ambiant, le MLT-7525-16R offre une voie de mise à niveau directe.
4. Quelle est l'importance de la température de stockage nominale de -40 °C ?
La plage de stockage étendue jusqu'à -40 °C prend en charge la logistique de la chaîne du froid, les équipements à haute altitude et les machines stockées en hiver où les limites standard de -30 °C peuvent être dépassées pendant le transport ou les périodes d'inactivité. La limite de fonctionnement reste de -30 °C, ce qui signifie que l'appareil ne doit pas être activement conduit en dessous de cette température, mais peut survivre à des excursions de stockage jusqu'à -40 °C sans dégradation. Cette distinction est essentielle pour les applications aérospatiales, arctiques et cryogéniques.
5. Le MLT-7525-16R convient-il pour remplacer les buzzers magnétiques traversants dans les conceptions existantes ?
Oui, avec révision de la disposition des PCB. L'empreinte CMS de 7,5 mm occupe une surface de carte comparable à celle de nombreux buzzers traversants de 9 mm et 12 mm tout en éliminant le besoin de trous percés et d'insertion manuelle. La garantie de pression acoustique ≥ 85 dB offre une marge de conception pour les applications d'alerte industrielle. La principale considération de conception est le circuit de commande : les buzzers traversants fonctionnent souvent à 12 V avec des oscillateurs internes, tandis que le MLT-7525-16R nécessite une excitation externe de 2,7 kHz à 3,6 V. Un simple oscillateur ou une sortie MCU PWM remplace le pilote auto-oscillant précédemment fourni par le buzzer actif.
Contactez MEIDI pour des devis compétitifs, des échantillons d’ingénierie et une personnalisation OEM/ODM. Notre équipe d'applications peut vous aider à concevoir des circuits de commande pour les systèmes 5 V et Li-ion, à modéliser des enceintes acoustiques et à optimiser le profil de refusion pour votre ligne de production.
