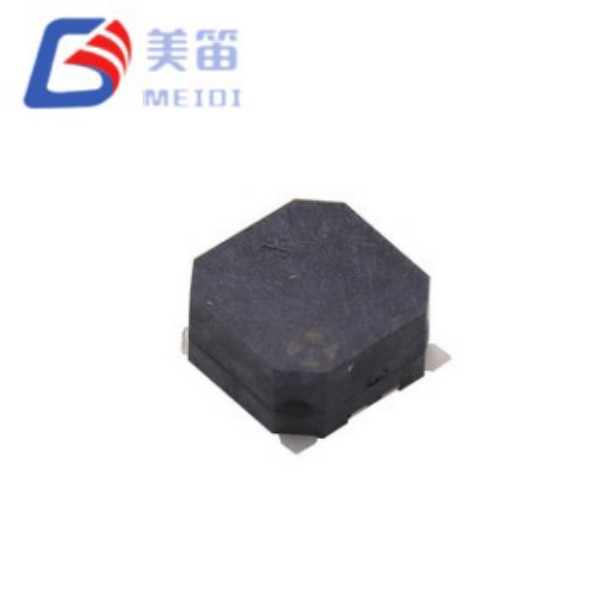

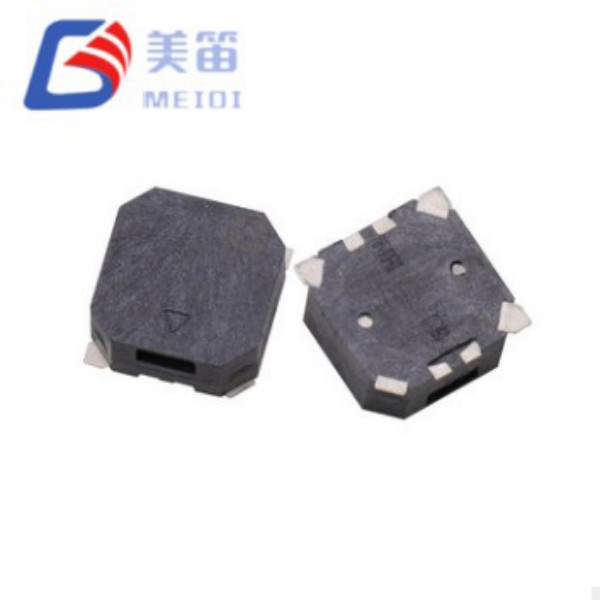

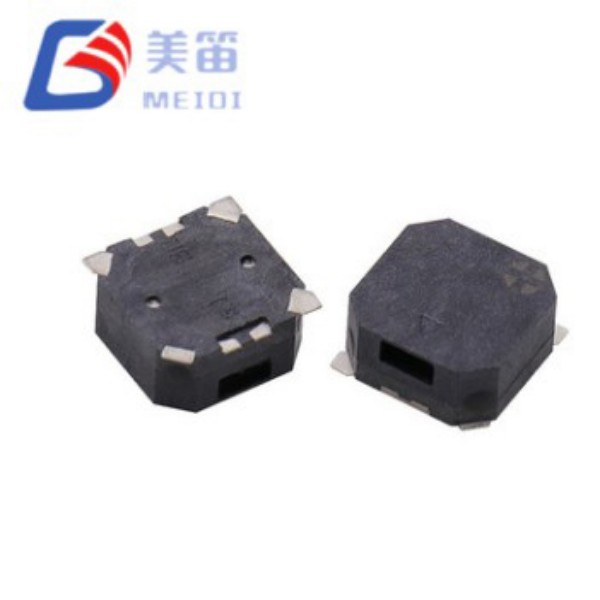

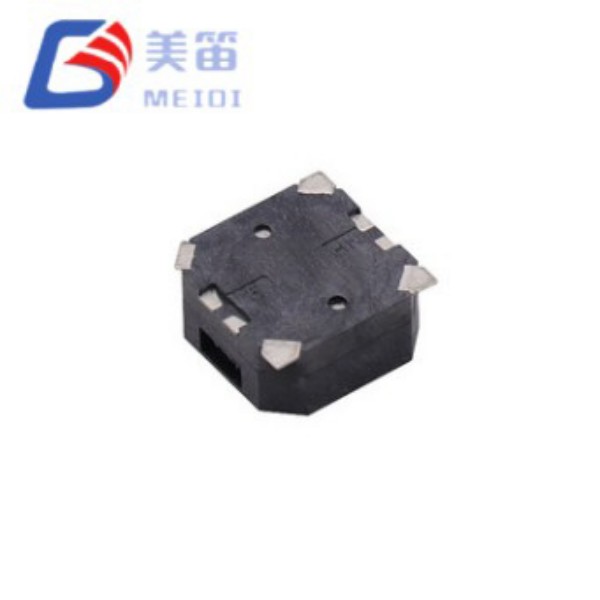

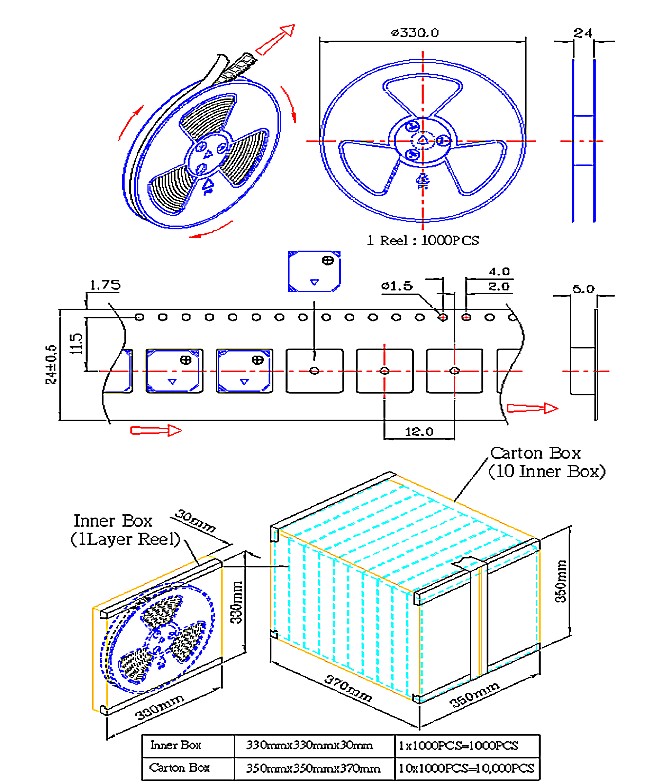

Buzzer passif magnétique CMS 8,5*8,5*4mm

La série MLT‑8540 comprend deux buzzers électromagnétiques passifs partageant une empreinte CMS identique de 8,5 × 8,5 × 4,0 mm, différenciés par l'impédance de la bobine et la tension nominale : la variante 16 Ω (MLT‑8540‑16R) pour les systèmes 2,5 à 4,5 V et la variante 32 Ω (MLT‑8540‑32R) pour les bus 4,5 à 6,5 V. Cette plate-forme mécanique unifiée permet aux ingénieurs d'évaluer les deux architectures de variateur sans modifier la disposition des circuits imprimés, simplifiant ainsi le prototypage et la mise à l'échelle de la plate-forme entre les familles de produits avec différentes tensions d'alimentation.

Fabriquées dans l'usine de Jiangsu certifiée ISO 9001 de MEIDI, les deux variantes présentent une hauteur de cavité interne de 4,0 mm – la plus haute de la classe d'empreinte de 8,5 mm – optimisant la résonance de Helmholtz à 2 700 Hz pour une meilleure pénétration des basses fréquences. La vérification des lots d'échantillons confirme les valeurs SPL allant de 91,2 dB à 99,3 dB, dépassant largement le minimum de 85 dB. Le boîtier LCP noir prend en charge la refusion sans plomb à 255 °C et fonctionne de -30 °C à +70 °C, avec une capacité de stockage de -40 °C à +85 °C.

Architecture à double impédance – Avantages pratiques

Le buzzer passif magnétique CMS 8,5*8,5*4 mm introduit une stratégie d'approvisionnement efficace rarement disponible dans les portefeuilles de buzzers CMS. Plutôt que d'obliger les ingénieurs à sélectionner une seule impédance et à accepter la plage de tension qu'elle implique, cette série propose deux configurations électriques validées à partir d'une seule base mécanique. Cette approche offre trois avantages pratiques :

Flexibilité du prototypage : au début du développement, les équipes peuvent évaluer les variantes 16 Ω et 32 Ω sur des configurations de circuits imprimés identiques sans réviser la géométrie des plots, les zones d'exclusion ou les modèles acoustiques du boîtier. La hauteur de 4,0 mm et l'encombrement de 8,5 mm restent constants ; seuls le circuit de commande et l'élément de ligne de nomenclature changent.

Évolutivité de la plate-forme : une famille de produits comprenant des unités portables alimentées par USB 3,3 V et des modules 5 V installés dans les véhicules peut partager un seul modèle mécanique de buzzer, simplifiant ainsi la gestion de la chaîne d'approvisionnement, réduisant la prolifération des SKU et consolidant les efforts de qualification de fiabilité.

Efficacité optimisée en tension – la variante 16 Ω consomme ≤ 100 mA à 3,6 V, adaptée aux conceptions à batterie limitée ; la variante 32 Ω consomme ≤ 80 mA à 5 V, réduisant ainsi les pertes I²R dans les longs câbles et minimisant les contraintes thermiques sur les transistors de commande dans les boîtiers scellés. Les deux permettent d'obtenir un rendement acoustique comparable grâce à une géométrie identique du diaphragme et de la cavité : la différence d'impédance est une optimisation au niveau du système et non un compromis acoustique.

Attributs clés

Plate-forme unifiée à double impédance – options 16 Ω et 32 ​​Ω à partir d'un boîtier identique de 8,5 × 8,5 × 4,0 mm, éliminant toute nouvelle conception mécanique lors de l'évaluation des architectures de tension de variateur

Hauteur maximale de la cavité SMT – un volume interne de 4,0 mm optimise l'efficacité de la résonance de Helmholtz à 2,7 kHz, offrant un SPL plus élevé que les alternatives de 3,0 mm à empreinte égale

Sortie mesurée 91,2 à 99,3 dB – les performances empiriques dépassent largement les spécifications ≥ 85 dB, offrant une marge acoustique substantielle pour les environnements bruyants

Appariement d'impédance optimisé en tension – 16 Ω pour les systèmes Li‑ion/logique 3,6 V avec une consommation ≤ 100 mA ; 32 Ω pour les bus industriels/automobiles 5 V avec une consommation ≤ 80 mA

Plage de fonctionnement étendue de -30 °C à +70 °C – dépasse les limites standard grand public, prenant en charge les démarrages à froid et les déploiements extérieurs exposés au soleil

Boîtier LCP noir compatible avec la refusion – résiste aux pics de refusion sans plomb de 255 ± 5 °C et maintient la stabilité dimensionnelle sur toute l'enveloppe thermique

Scénarios d'application

La hauteur de cavité étendue et la résonance basse fréquence rendent la série MLT‑8540 particulièrement efficace dans les environnements où le bruit ambiant masque les alertes à haute fréquence. Les installations typiques comprennent :

Panneaux d'automatisation industrielle – annonce de pannes et tonalités d'achèvement de processus dans les usines avec bruit continu des machines

Sécurité des bâtiments commerciaux – alertes d'intrusion et retours de contrôle d'accès dans les halls, les couloirs et les parkings

Systèmes d'avertissement intérieurs du véhicule – rappels de ceinture de sécurité, carillons d'état des portes et alertes du conducteur dans les architectures électriques 12 V/24 V

Équipement de télécommunications extérieur – tonalités d'état et indicateurs de panne dans les armoires exposées aux intempéries et les boîtiers montés sur poteau

Consoles de navigation maritime – alertes sonores dans les équipements de passerelle et les panneaux intérieurs avec ventilation limitée et humidité élevée

Surveillance des entrepôts réfrigérés – avertissements de seuil de température dans les environnements logistiques et d'entrepôt de la chaîne du froid

Validation de fabrication et de fiabilité

MEIDI fabrique les deux variantes du MLT‑8540 sur des lignes d'assemblage CMS dédiées avec enroulement de bobine, soudage et étalonnage acoustique automatisés. Notre usine du Jiangsu maintient la certification ISO 9001 : 2015, avec un contrôle statistique des processus appliqué à chaque étape de la production.

Chaque lot de production subit des tests de qualification uniformes :

Caractérisation électrique – vérification à 100 % de la résistance de la bobine, du courant de fonctionnement et de la fréquence de résonance

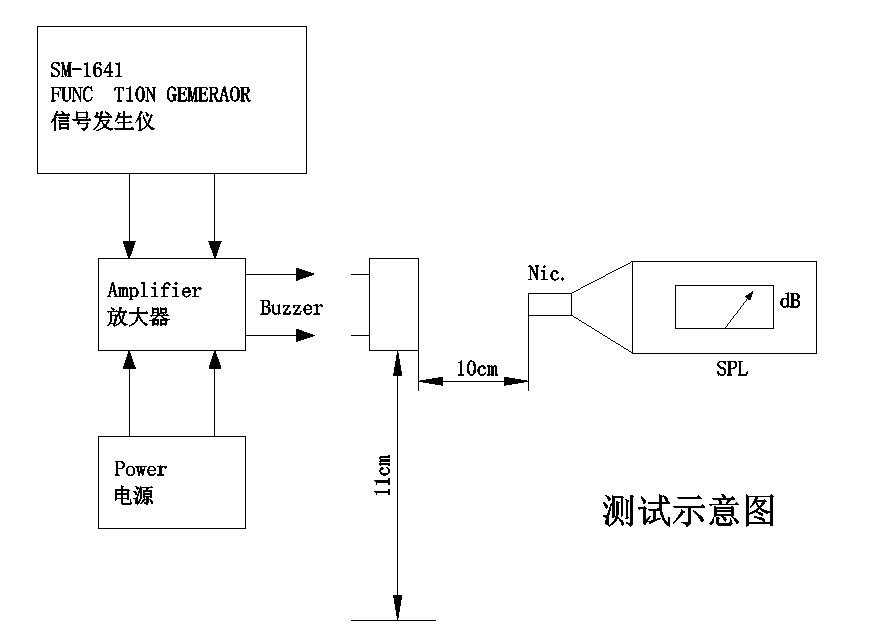

Validation acoustique – l'échantillonnage statistique confirme SPL ≥85dB ; les résultats mesurés dépassent systématiquement 91 dB

Endurance environnementale – stockage à haute température pendant 48 heures à +80 °C, stockage à basse température pendant 48 heures à -30 °C et choc thermique à 5 cycles (-30 °C ↔ +80 °C)

Contrainte mécanique – vibration sinusoïdale (10–55 Hz, amplitude de 1,0 mm, axes XYZ, 0,5 heure au total) et chute libre de 75 cm sur du bois dur de 10 mm (3 impacts)

Résistance à l'humidité – 48 heures à 50°C / 95% HR avec récupération 2 heures et caractérisation électrique

Résistance thermique de soudure – 250 °C pendant 10 secondes avec un jeu corps-soudure de 2,0 mm, plus conformité au profil de refusion

La documentation de conformité RoHS et REACH est disponible. Les codes d'identification des lots assurent une traçabilité complète jusqu'à la date de production, les résultats des tests et les certificats de matières premières.

Questions et réponses sur l'intégration

Q1 : Comment puis-je choisir entre les variantes 16Ω et 32Ω pour mon système ?

La sélection dépend de votre tension d'alimentation disponible et de votre budget actuel. La variante 16 Ω (2,5 à 4,5 V) est optimisée pour la logique 3,3 V, le Li‑ion à cellule unique (3,0 à 4,2 V) et les conceptions alimentées par USB où un pilotage GPIO MCU direct peut être réalisable avec une capacité de courant de broche adéquate. La variante 32 Ω (4,5 à 6,5 V) cible les accessoires automobiles 5 V, les sorties API industrielles et les systèmes alimentés par PoE où une tension plus élevée réduit la demande de courant et les pertes de câblage. Les deux variantes partagent des dimensions mécaniques et des performances acoustiques identiques ; la décision est purement électrique.

Q2 : Les deux variantes peuvent-elles être pilotées par le même signal PWM provenant d'un microcontrôleur ?

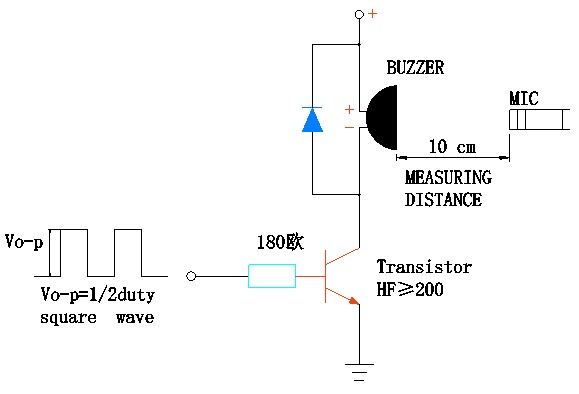

Oui, les deux acceptent une onde carrée de 2 700 Hz à leurs tensions nominales respectives. Cependant, le circuit de commande doit fournir la tension et le courant appropriés. La variante 16 Ω à 3,6 V nécessite une source capable de ≤ 100 mA ; la variante 32Ω à 5,0V nécessite ≤80mA. À partir d'un MCU de 3,3 V, la variante 32 Ω nécessite un transistor à changement de niveau ou MOSFET pour atteindre sa valeur nominale de 5 V. À partir d'un MCU de 5 V, les deux peuvent être pilotés avec des résistances de base et des diodes flyback appropriées pour protéger le GPIO.

Q3 : Quel est l'avantage de la hauteur de cavité de 4,0 mm par rapport aux alternatives de 3,0 mm ?

L'augmentation du volume interne améliore la résonance de Helmholtz à 2 700 Hz, améliorant ainsi l'efficacité acoustique et contribuant aux mesures SPL élevées (91 à 99 dB). Le profil plus haut offre également un espace supplémentaire pour l'excursion du diaphragme, permettant une plus grande génération de pression acoustique avant le clipsage mécanique. Bien que la hauteur de 4,0 mm nécessite un dégagement plus important sur l'axe z, les avantages acoustiques le rendent préférable pour les applications où le rendement est critique et où l'espace vertical est disponible.

Q4 : La fréquence de 2 700 Hz est-elle adaptée aux environnements présentant un bruit ambiant à haute fréquence ?

2 700 Hz se situe en dessous du spectre dominant de nombreux moteurs, compresseurs et alimentations à découpage (généralement 3 à 8 kHz). Cette fréquence plus basse améliore souvent le rapport signal/bruit dans les environnements industriels en évitant la bande où se concentre le bruit des machines. Pour les environnements dominés par des grondements à basse fréquence (par exemple, les moteurs diesel), des fréquences plus élevées peuvent être préférables – MEIDI propose des fréquences de résonance alternatives pour la personnalisation OEM.

Q5 : La série MLT‑8540 peut-elle être utilisée dans des applications extérieures ou à forte humidité ?

Les composants sont conçus pour un fonctionnement sans condensation de 90 à 95 % d'humidité relative selon le test de résistance à l'humidité (48 h à 50 °C / 95 % d'humidité relative). Ils ne sont pas hermétiquement fermés et ne doivent pas être exposés directement à l’humidité ou à l’immersion. Pour une utilisation en extérieur, le buzzer doit être monté à l'intérieur d'un boîtier IP doté de ports acoustiques qui permettent la transmission du son tout en empêchant la pénétration de l'eau. MEIDI propose un revêtement conforme comme option personnalisée pour les commandes en volume – contactez notre équipe d’ingénierie pour discuter des exigences en matière de protection contre la pénétration.

Q6 : Quelle est la durée de vie prévue en fonctionnement continu ?

La qualification standard comprend 96 heures de fonctionnement continu à 25 °C avec une onde carrée de rapport cyclique de 50 %. Pour les applications à tonalité continue indéfinie, MEIDI recommande de limiter le cycle de service à 50 % ou de mettre en œuvre des modèles d'alerte intermittents (par exemple, 1 seconde allumée, 3 secondes éteintes) pour réduire l'échauffement du serpentin et prolonger la durée de vie. Des données de test de durée de vie étendue pour des conditions de fonctionnement spécifiques sont disponibles sur demande.
