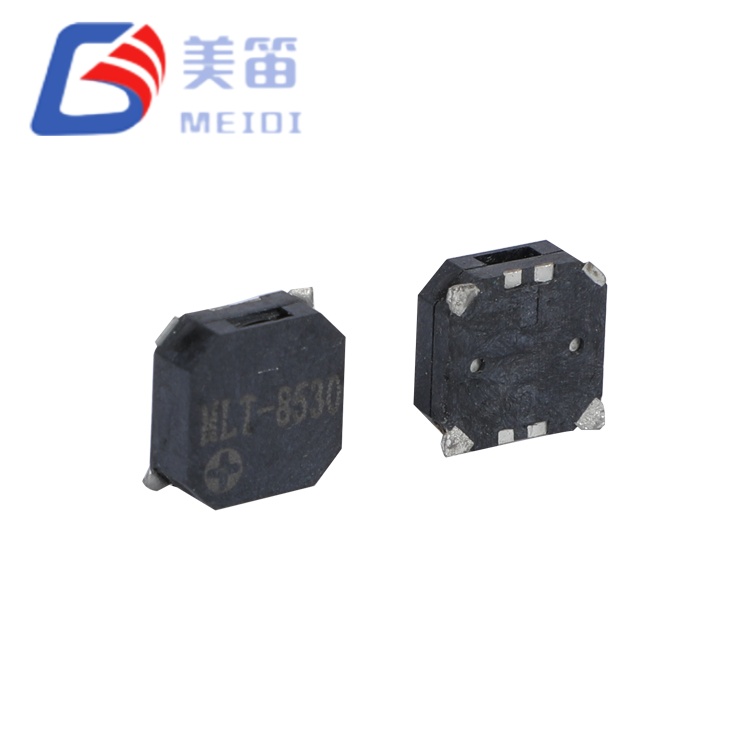

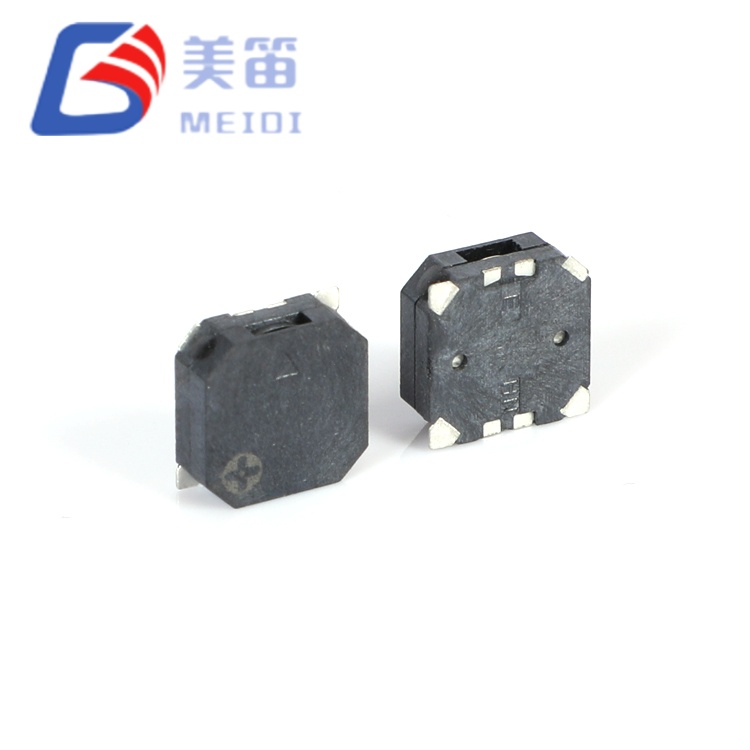

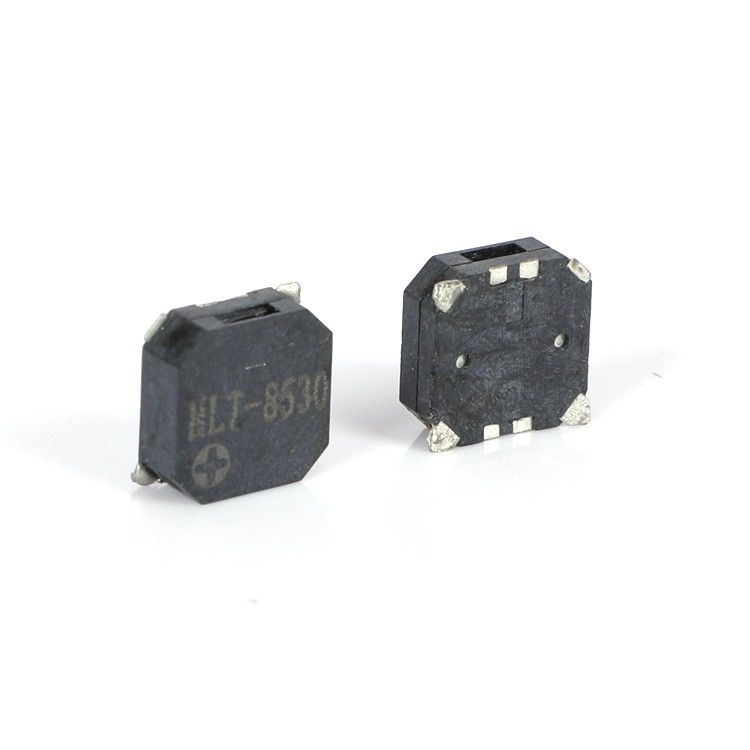

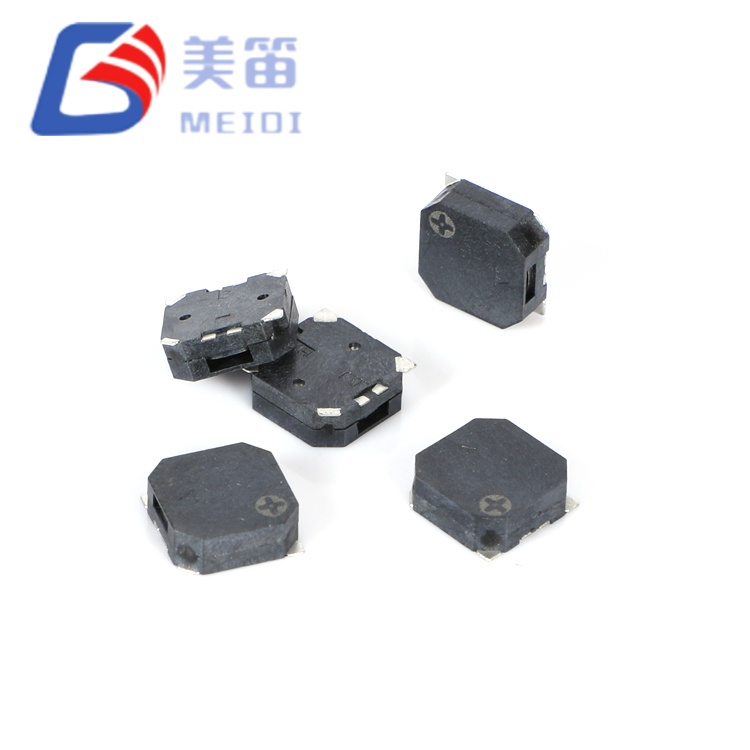

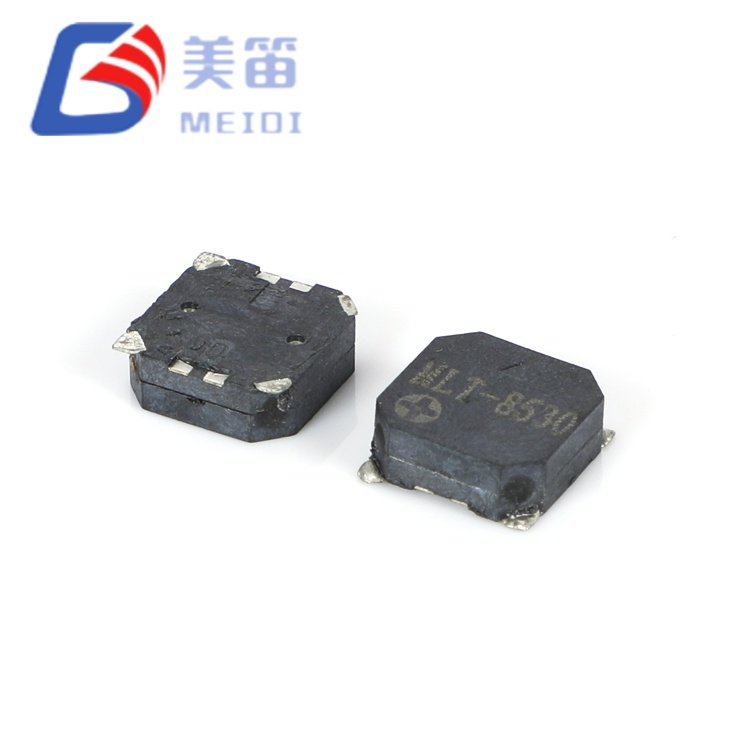

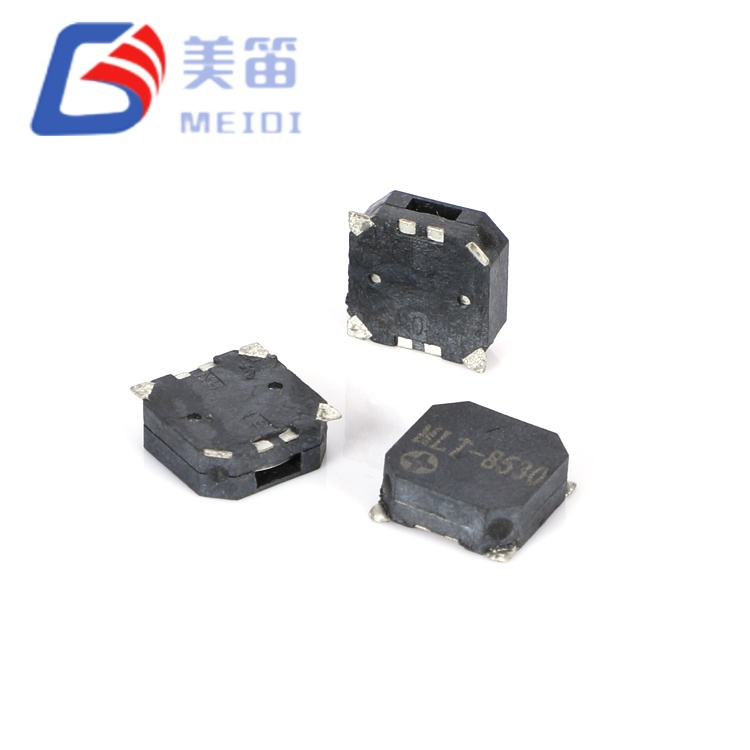

Le MLT‑8530‑16R est un buzzer passif magnétique à montage en surface de 8,5*8,5*3 mm conçu pour les applications où la sortie acoustique ne peut pas être compromise par des contraintes d'assemblage en surface. Avec des niveaux de pression acoustique mesurés de 92,5 à 95,3 dB à 10 cm, ce composant se rapproche des performances de buzzers magnétiques traversants beaucoup plus grands tout en conservant une compatibilité SMT totale, ce qui le rend adapté aux systèmes d'alarme industriels, aux infrastructures de sécurité publique et aux installations d'avertissement de machines lourdes.
Fabriqué dans l'usine MEIDI de Jiangsu, le MLT‑8530‑16R présente une impédance de bobine de 16 ± 3 Ω et une fréquence de résonance de 2 700 ± 200 Hz avec une tolérance de fréquence renforcée pour un caractère tonal cohérent dans tous les lots de production. La tension nominale de 3,6 V (plage de 2,5 à 4,5 V) prend en charge les systèmes de batterie Li‑ion et les rails logiques de 5 V, tandis que le boîtier LCP noir résiste au brasage par refusion à 255 °C et fonctionne de -30 °C à +70 °C. Chaque unité est soumise à une vérification électrique et acoustique à 100 %, avec des échantillons de données de lots confirmant des valeurs SPL dépassant systématiquement 92 dB – offrant une marge substantielle au-dessus de la spécification minimale de 85 dB.
Le buzzer passif magnétique à montage en surface de 8,5 x 8,5 x 3 mm représente le plus grand buzzer électromagnétique CMS de la série MLT de MEIDI, utilisant un diaphragme carré de 8,5 mm pour maximiser l'efficacité du rayonnement acoustique. Par rapport au MLT‑7525‑16R de 7,5 mm, cette variante de 8,5 mm augmente la surface du diaphragme d'environ 28 %, ce qui se traduit par des niveaux de pression acoustique plus élevés vérifiés lors des tests de production – un avantage significatif pour les applications où les marges d'audibilité sont critiques.
L'architecture du transducteur passif nécessite un signal de commande CA externe – généralement une onde carrée de 2 700 Hz provenant d'une sortie PWM du microcontrôleur ou d'un oscillateur dédié. Ce choix de conception offre aux ingénieurs du micrologiciel un contrôle complet sur les modèles d'alerte, la modulation de fréquence et la mise à l'échelle du volume basée sur le rapport cyclique. L'impédance de la bobine de 16 Ω est optimisée pour un fonctionnement nominal de 3,6 V, équilibrant la consommation de courant (≤ 100 mA) avec un flux magnétique suffisant pour une forte excitation du diaphragme.
La tolérance de fréquence renforcée de 2 700 ± 200 Hz – une réduction de 33 % de la variance par rapport aux spécifications standard de ± 300 Hz – garantit un caractère tonal cohérent dans tous les lots de production. Ceci est particulièrement important dans les installations multi-unités où les battements de fréquence ou les différences de perception entre les appareils seraient inacceptables, comme les réseaux d'alarme synchronisés ou les systèmes d'évacuation d'urgence avec plusieurs sirènes.
La hauteur de la cavité de 3,0 mm offre un volume interne accru pour une optimisation de la résonance à 2,7 kHz. La plage de températures de fonctionnement étendue (-30 °C à +70 °C) et la plage de stockage (-40 °C à +85 °C) prennent en charge le déploiement dans des environnements thermiquement exigeants, des installations logistiques réfrigérées aux enceintes d'équipement extérieur exposées au soleil.
Le plus grand diaphragme CMS de la série MLT – le boîtier carré de 8,5 mm s'adapte à une surface de membrane vibrante maximale, offrant la pression acoustique CMS la plus élevée possible
Tolérance de fréquence renforcée de ± 200 Hz : une réduction de 33 % de la variation d'un lot à l'autre garantit un caractère tonal cohérent pour les installations multi-unités
Sortie mesurée de 92,5 à 95,3 dB – les performances empiriques dépassent la spécification de 85 dB de 7,5 à 10,3 dB, offrant une marge acoustique substantielle
Hauteur de cavité étendue de 3,0 mm – un volume interne accru améliore l'efficacité de résonance de 2,7 kHz sans augmenter l'encombrement
Impédance de 16 ± 3 Ω – optimisée pour les systèmes Li‑ion 3,6 V et les rails logiques 5 V avec une demande de courant modérée
Enveloppe thermique étendue – La plage de fonctionnement de -30 °C à +70 °C dépasse les limites grand public en matière de fiabilité industrielle
| Paramètre | Valeur |
| Type de produit | Buzzer passif électromagnétique CMS |
| Tension nominale | 3,6 V (sortie) |
| Tension de fonctionnement | 2,5 – 4,5 V (sortie) |
| Sortie sonore à 10 cm | ≥ 85 dB |
| Courant de fonctionnement | ≤ 100 mA |
| Fréquence de résonance | 2700 ± 200 Hz |
| Résistance de la bobine | 16 ± 3 Ω |
| Température de fonctionnement | -30 °C ~ +70 °C |
| Température de stockage | -40 °C ~ +85 °C |
| Dimensions (L × L × H) | 8,5 × 8,5 × 3,0 mm |
| Poids | 0,5g |
| Matériau du boîtier | LCP noir |
| Méthode de soudure (recommandée) | Refusion : 255 ± 5 °C, 3 s ; Préchauffer à 180 °C, 40 à 70 s |

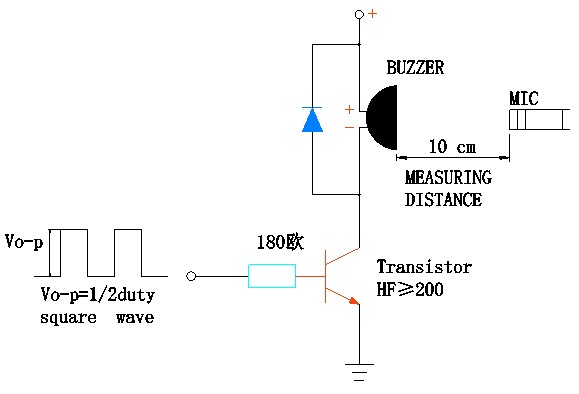

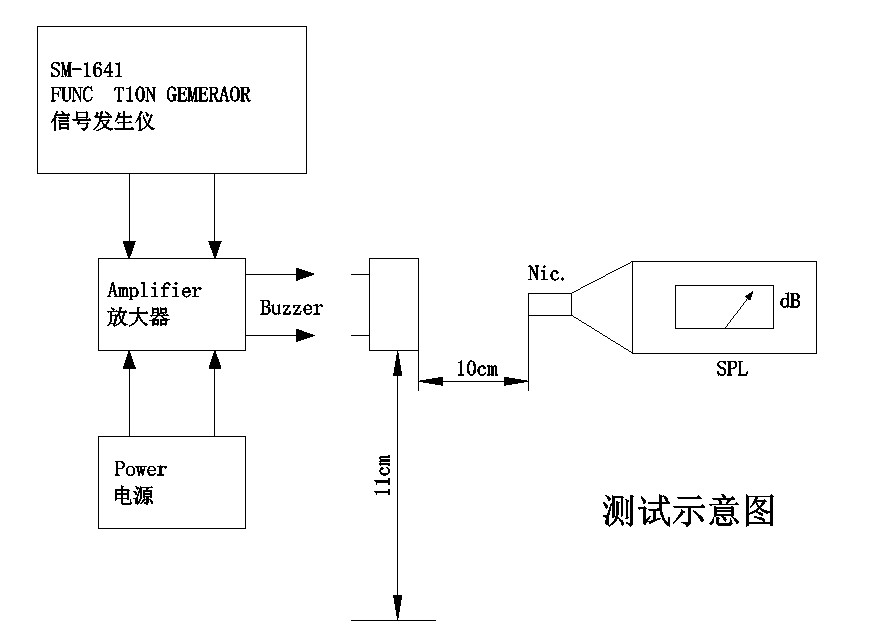

La vérification des lots de production (n = 10) dans des conditions de test standardisées – onde carrée de 3,6 V, 2 700 Hz, rapport cyclique de 50 %, mesure en champ libre de 10 cm – confirme la répartition des performances suivante :
| Paramètre | Minimum | Maximum | Signifier |
| Niveau de pression acoustique | 92,5 dB | 95,3 dB | 93,8 dB |
| Courant de fonctionnement | 70,9 mA | 73,0 mA | 71,9 mA |
| Fréquence de résonance | 2700 Hz | 2700 Hz | 2700 Hz |
| Résistance de la bobine | 15,7 Ω | 16,4 Ω | 16,1 Ω |
La marge de sortie acoustique au-dessus de la spécification minimale de 85 dB – 7,5 dB à 10,3 dB – représente une augmentation de 2,4 × à 3,4 × de la puissance acoustique. Cette marge permet de tenir compte des chutes de tension, de l'atténuation du boîtier, de l'accumulation de poussière sur les grilles et du vieillissement des composants tout au long du cycle de vie du produit. Les dix échantillons ont été testés à une fréquence précise de 2 700 Hz, indiquant un contrôle du processus de production bien dans la tolérance de ±200 Hz et une précision proche de la fréquence centrale.
Systèmes d'alarme intérieurs commerciaux – notification sonore dans les immeubles de bureaux, les espaces de vente au détail et les environnements intérieurs contrôlés où des seuils SPL minimum sont requis ; ne convient pas aux applications de sécurité incendie nécessitant une certification UL/EN 54 sans validation supplémentaire au niveau du système
Machines industrielles lourdes – avertissements d'évitement de collision, de mouvement de grue et de fonctionnement de presse dans des environnements dépassant 85 dB de bruit ambiant où les buzzers standard sont inaudibles
Infrastructure de sûreté et de sécurité publique – systèmes d’intrusion périmétrique, de contrôle des émeutes et de notification de masse nécessitant une attention auditive immédiate
Indicateurs du panneau de commande marin – alertes sonores dans les consoles de passerelle fermées, l'équipement de navigation et les panneaux de commande intérieurs avec protection environnementale IP ; pas pour une exposition directe aux intempéries
Équipements industriels en espace confiné – avertissements de proximité de véhicules et alertes de processus dans des environnements d'entrepôt et d'usine fermés
Équipement de transformation agricole en intérieur – alertes de fonctionnement des machines de manutention, de tri et d’emballage des grains dans des installations fermées
Le MLT‑8530‑16R répond à une exigence spécifique du marché : obtenir une sortie acoustique comparable à travers le trou tout en conservant l'efficacité de l'assemblage en surface. Avec ses dimensions de 8,5 × 8,5 mm, ce composant fait partie des plus grands buzzers électromagnétiques CMS disponibles dans le commerce, mais il reste nettement plus petit que les alternatives traversantes de 12 mm ou 16 mm ayant une capacité SPL similaire. Pour les fabricants engagés dans les processus SMT – que ce soit pour la réduction des coûts, l’efficacité de l’automatisation ou l’optimisation de l’espace carte sur des PCB multicouches complexes – ce composant élimine le besoin de faire des compromis sur l’audibilité.
La tolérance de fréquence renforcée répond à une considération subtile mais importante dans les systèmes d'alarme professionnels. Lorsque plusieurs buzzers fonctionnent simultanément, les différences de fréquence créent des rythmes audibles qui peuvent être perçus comme pénibles ou ambigus. La variance réduite du MLT‑8530‑16R minimise cet effet, produisant un caractère tonal plus cohérent et autoritaire – un attribut important pour les systèmes de notification d'urgence où une perception claire et sans ambiguïté des alertes est essentielle.
La masse de 0,5 g – identique à celle du plus petit MLT‑7525‑16R malgré son encombrement plus important – indique une utilisation efficace des matériaux et suggère une résistance aux vibrations et une durabilité mécanique comparables. Les températures nominales étendues prennent en charge le déploiement dans des environnements thermiquement difficiles où les composants grand public tomberaient en panne prématurément.

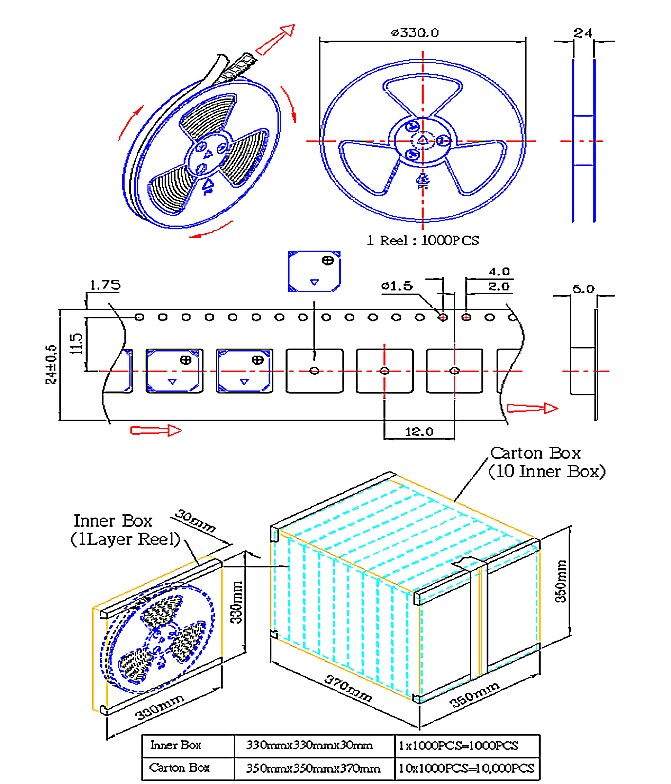

MEIDI fabrique le MLT‑8530‑16R sur des lignes d'assemblage CMS dédiées comprenant l'enroulement de bobine, le soudage et le réglage acoustique automatisés. Notre usine du Jiangsu fonctionne sous la gestion de la qualité ISO 9001 : 2015, avec un contrôle statistique des processus appliqué à chaque étape de la production.
Chaque lot de production fait l'objet d'une qualification complète :
Vérification acoustique – mesure 100 % SPL à la tension nominale ; le lot d'échantillons confirme 92,5 à 95,3 dB, dépassant le minimum de 85 dB
Stabilité de fréquence – échantillonnage statistique à 2 700 ± 200 Hz ; les échantillons de production mesurent systématiquement 2 700 Hz, indiquant la précision de la fréquence centrale
Test de résistance de bobine – vérification 16 ± 3 Ω ; valeurs mesurées généralement 15,7–16,4Ω
Stockage à haute température – 48 heures à +80 ± 2 ℃ ; récupération complète des paramètres après 2 heures de stabilisation ambiante
Stockage à basse température – 48 heures à -30 ± 2 ℃ ; activation vérifiée à 2,5V minimum
Cycle de choc thermique – 5 transitions entre -30 ℃ et +80 ℃ avec un maintien de 30 minutes à chaque extrême
Validation des contraintes mécaniques – vibration sinusoïdale (10–55 Hz, amplitude de 1,0 mm, axes XYZ, 0,5 heure cumulée) et chute libre de 75 cm sur du bois dur de 10 mm (3 impacts)
Résistance à l'humidité – 48 heures à 50 ± 5 ℃ / 90–95 % HR avec récupération et caractérisation électrique de 2 heures
Résistance thermique de soudure – 250 ± 5 ℃ pendant 10 ± 0,5 secondes avec un espace corps-soudure de 2,0 mm
La documentation de conformité RoHS et REACH est disponible sur demande. Les codes d'identification des lots permettent une traçabilité complète jusqu'à la date de production, les enregistrements de tests et les lots de matières premières.
Q1 : Comment le MLT‑8530‑16R se compare-t-il au MLT‑7525‑16R 7,5 mm de la même série ?
Les deux composants partagent des paramètres électriques identiques (16 Ω, 2,5-4,5 V, 2 700 Hz) et la même hauteur de 3,0 mm. Le MLT‑8530‑16R occupe une empreinte carrée plus grande de 8,5 mm contre 7,5 mm pour le MLT‑7525‑16R, avec une sortie acoustique proportionnellement plus élevée – mesurée entre 92,5 et 95,3 dB contre 86 et 88 dB. La décision de sélection est un compromis direct entre la disponibilité de la zone de PCB et le SPL requis. Pour les applications où un encombrement plus important est acceptable, le MLT‑8530‑16R offre une marge acoustique nettement supérieure. Les deux composants partagent la compatibilité de refusion LCP et la même température nominale étendue.
Q2 : Quel est le circuit de commande recommandé pour le MLT‑8530‑16R ?
Une onde carrée de 2 700 Hz avec un rapport cyclique de 50 % et une amplitude de 3,6 V produit une puissance acoustique maximale. L'impédance de 16 Ω permet un entraînement direct à partir de nombreuses broches GPIO du MCU, à condition qu'elles puissent fournir un courant de crête ≥ 100 mA. Pour les applications où le courant GPIO est limité, un petit transistor NPN (par exemple, 2N3904 ou BC547) avec une résistance de base de 1 kΩ et une diode flyback (1N4148) aux bornes de la bobine fournit un pilote robuste et peu coûteux. La diode flyback protège le transistor des pointes de tension inductives générées lors de la commutation.
Q3 : Le MLT‑8530‑16R peut-il être utilisé en extérieur ou dans des environnements sujets à l'humidité ?
Le composant lui-même est conçu pour un fonctionnement sans condensation de 90 à 95 % d'humidité relative selon le test de résistance à l'humidité (48 h à 50 °C / 95 % d'humidité relative). Cependant, il n’est pas hermétiquement fermé et ne doit pas être exposé directement à l’humidité ou à l’immersion. Pour les applications extérieures, le buzzer doit être monté à l'intérieur d'un boîtier IP doté d'un port acoustique approprié (par exemple, une membrane ou un labyrinthe) qui permet la transmission du son tout en empêchant la pénétration de l'eau. MEIDI propose un revêtement conforme comme option personnalisée pour les commandes en volume – contactez notre équipe d’ingénierie pour discuter des exigences en matière de protection contre la pénétration.
Q4 : Quelle est l’importance de la tolérance de fréquence de ±200 Hz par rapport à ±300 Hz ?
La tolérance renforcée représente une réduction de 33 % de la variance de fréquence entre les lots de production. Dans les applications à unité unique, la différence est perceptiblement subtile. Dans les installations à plusieurs unités – telles que les panneaux d'alarme avec plusieurs sirènes, les systèmes de sécurité avec annonciateurs distribués ou les conceptions acoustiques à commande de phase – une variation de fréquence réduite minimise les battements audibles qui se produisent lorsque des tonalités similaires interagissent. Le résultat est un caractère acoustique plus cohérent et professionnel qui projette cohérence et fiabilité.
Q5 : Des variantes personnalisées de fréquence ou d'impédance sont-elles disponibles pour les commandes OEM ?
Oui. MEIDI prend en charge la personnalisation OEM pour les commandes en volume, y compris les fréquences de résonance alternatives (entre 2,0 et 4,0 kHz), les valeurs d'impédance de bobine personnalisées et les matériaux ou couleurs de boîtier spécialisés. Les quantités minimales de commande et les délais de livraison varient selon la portée de la personnalisation. Contactez notre équipe d'assistance OEM avec vos spécifications pour une évaluation de faisabilité et un devis.
Q6 : Quelle est la durée de vie de fonctionnement prévue sous excitation continue ?
La qualification standard comprend 96 heures de fonctionnement continu à 25 °C avec un rapport cyclique de 50 % à la tension nominale. Pour les applications à tonalité continue indéfinie, MEIDI recommande de limiter le cycle de service à 50 % ou de mettre en œuvre des modèles d'alerte intermittents (par exemple, 1 seconde allumée, 3 secondes éteintes) pour réduire l'échauffement du serpentin et prolonger la durée de vie. Des données de test de durée de vie étendue pour des conditions de fonctionnement spécifiques sont disponibles sur demande – contactez notre équipe d’ingénierie d’applications avec votre cycle de service cible et votre profil de température ambiante.
Pour une documentation technique complète, des recommandations en matière d'empreinte PCB, des circuits de commande de référence ou des prix de volume, contactez l'assistance technique MEIDI. Des échantillons d'ingénierie sont disponibles pour les projets de développement qualifiés.
Notre équipe d'ingénierie d'applications répond généralement dans un délai d'un jour ouvrable avec des conseils sur le profil de refusion, des notes d'intégration de l'enceinte acoustique et une assistance à la conception adaptée aux exigences spécifiques de votre produit.
