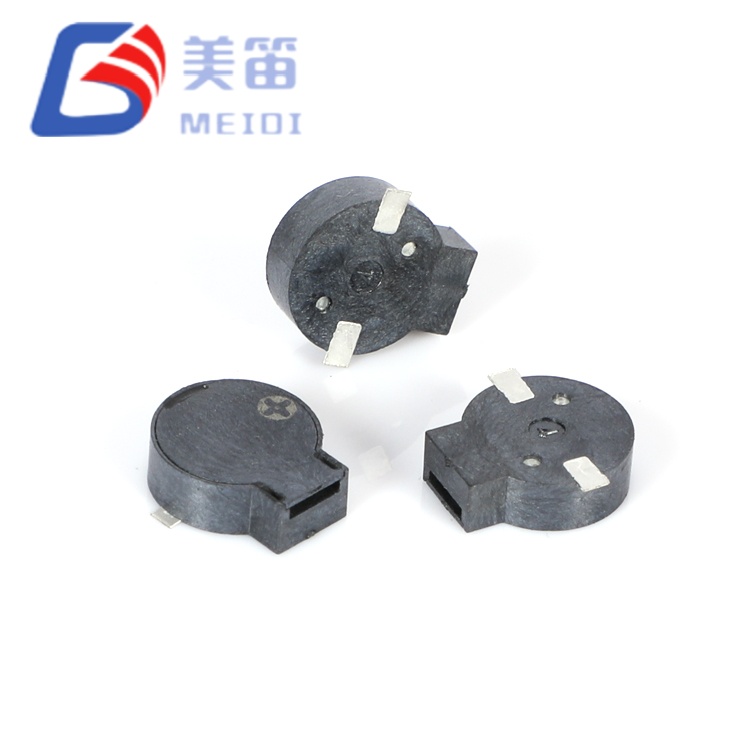

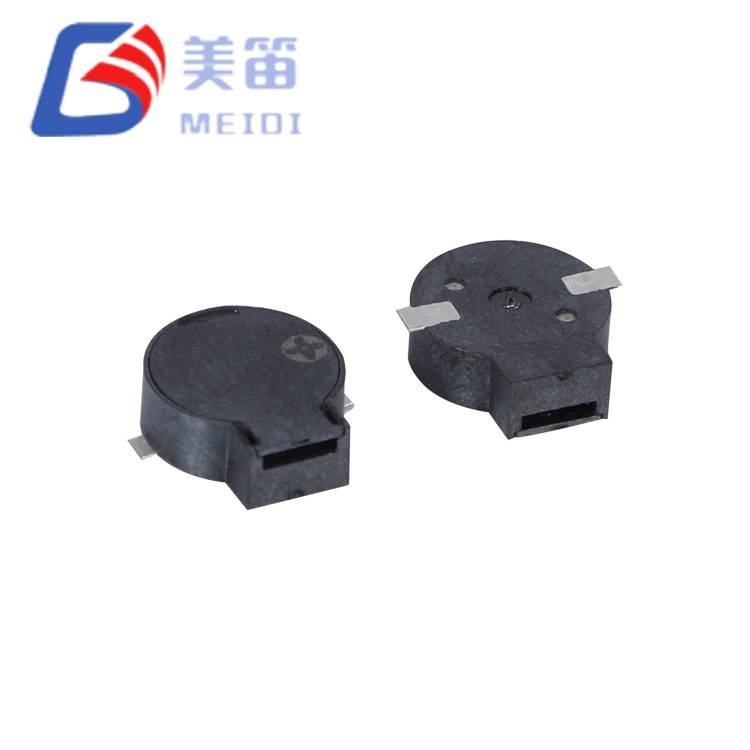

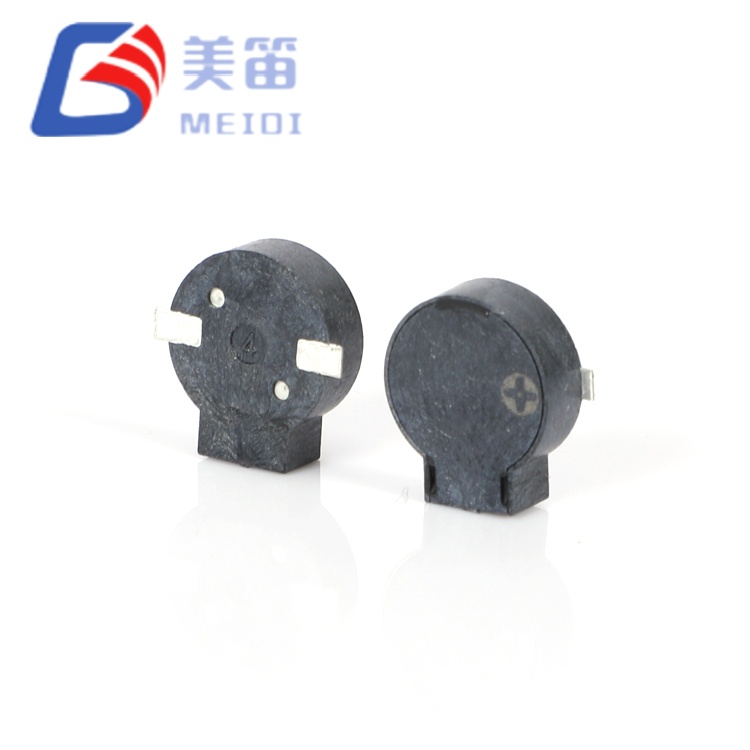

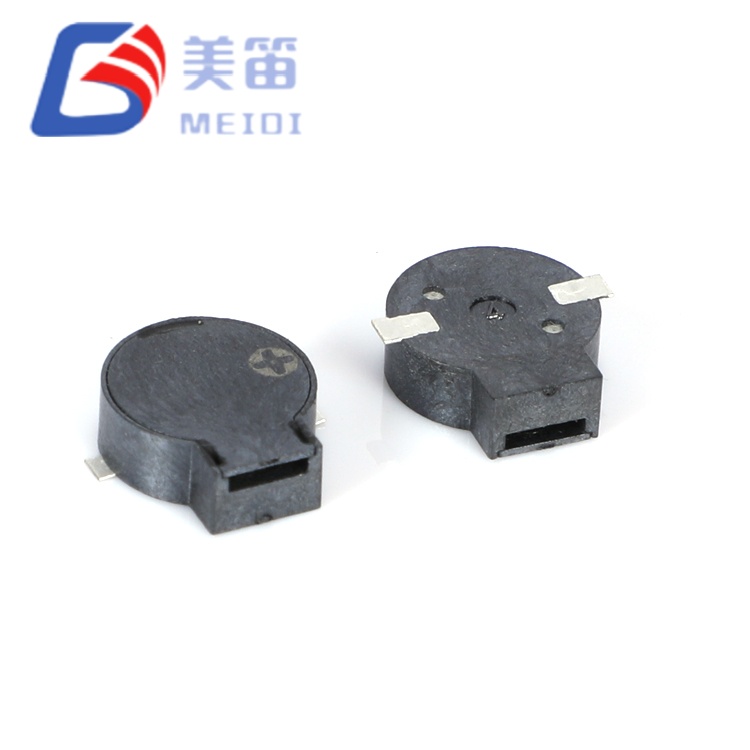

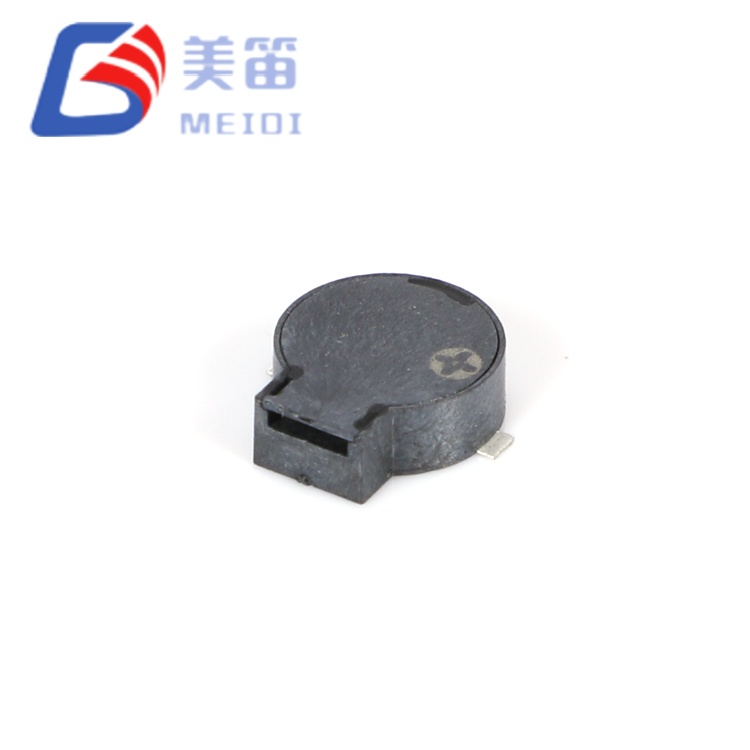

Le buzzer passif magnétique CMS 9 x 3,2 mm comprend deux buzzers passifs électromagnétiques partageant une empreinte circulaire de 9,0 mm avec un profil de 3,2 mm, offrant un juste milieu entre les alternatives ultra fines de 2,5 mm et les alternatives plus hautes de 4,0 mm. Deux variantes d'impédance sont disponibles : le modèle 16 Ω (MLT‑9032‑16R) pour les systèmes 2,5–4,5 V et le modèle 32 Ω (MLT‑9032‑32R) pour les bus 4,5–6,5 V, tous deux délivrant une pression acoustique ≥80 dB à 2 700 Hz à partir de la même enveloppe mécanique.
Produite dans l'usine certifiée ISO‑9001 de MEIDI dans la province du Jiangsu, la hauteur de la cavité de 3,2 mm offre un volume de résonance interne accru par rapport aux variantes de 2,5 mm, améliorant ainsi l'efficacité acoustique des basses fréquences sans affecter de manière significative le jeu de l'axe z. Le diaphragme circulaire de 9 mm génère une sortie cohérente sur tous les lots de production, avec des exemples de données montrant des valeurs SPL dépassant généralement 86 dB. Le boîtier LCP noir prend en charge le brasage par refusion à 255 °C et fonctionne de -30 °C à +70 °C, avec une capacité de stockage jusqu'à -40 °C pour la logistique de la chaîne du froid.
| Paramètre | MLT‑9032‑16R | MLT‑9032‑32R |
| Type de produit | Buzzer passif électromagnétique CMS | Buzzer passif électromagnétique CMS |
| Tension nominale | 3,6 V (sortie) | 5,0 V (sortie) |
| Tension de fonctionnement | 2,5 – 4,5 V (sortie) | 4,5 – 6,5 V (sortie) |
| Sortie sonore à 10 cm | ≥ 80 dB | ≥ 80 dB |
| Courant de fonctionnement | ≤ 100 mA | ≤ 80 mA |
| Fréquence de résonance | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Résistance de la bobine | 16 ± 3 Ω | 32 ± 3 Ω |
| Température de fonctionnement | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Température de stockage | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

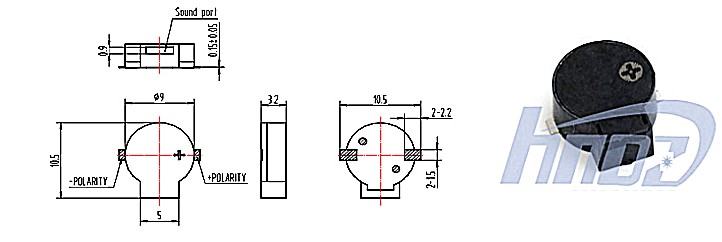

| Dimensions (Diamètre × H) | 9,0 × 3,2 mm | 9,0 × 3,2 mm |
| Poids | 0,8 g | 0,8 g |
| Matériau du boîtier | LCP noir | LCP noir |
| Méthode de soudure (recommandée) | Refusion : 255 ± 5 °C, 3 s ; Préchauffer à 180 °C, 40 à 70 s | Refusion : 255 ± 5 °C, 3 s ; Préchauffer à 180 °C, 40 à 70 s |
Le buzzer passif magnétique CMS 9 x 3,2 mm occupe une position délibérée entre les familles MLT‑9025 ultra fines de 2,5 mm et les familles MLT‑8540 plus hautes de 4,0 mm. La hauteur de cavité de 3,2 mm offre une résonance Helmholtz améliorée à 2 700 Hz par rapport à la variante de 2,5 mm, offrant ainsi une efficacité acoustique améliorée sans dépasser le budget de l'axe z de la plupart des boîtiers industriels et automobiles. Cela en fait un choix polyvalent pour les conceptions où le dégagement vertical est limité mais où la sortie acoustique doit rester robuste.
L'architecture à double impédance offre la même flexibilité d'approvisionnement que les autres produits de la série MLT : une seule empreinte mécanique prend en charge les variantes 16 Ω et 32 Ω, permettant aux ingénieurs d'évaluer différents rails de tension sans modifier la disposition du PCB. La variante 16 Ω est optimisée pour les systèmes logiques 3,6 V Li‑ion et 3,3 V, tandis que la variante 32 Ω cible les bus automobiles et industriels 5 V, chacun avec une consommation de courant adaptée à sa classe de tension.
L'empreinte circulaire de 9,0 mm offre une surface de diaphragme plus grande que les alternatives carrées de 8,5 mm, contribuant ainsi aux performances SPL mesurées. La masse de 0,8 g garantit une manipulation fiable par un équipement pick-and-place standard, et le boîtier LCP noir maintient la stabilité dimensionnelle sur toute la plage thermique, prenant en charge les processus de brasage par refusion et à la vague.
Cavité élargie pour l'optimisation des basses fréquences : la hauteur de 3,2 mm offre un volume de résonance interne accru par rapport à ses homologues de 2,5 mm, améliorant ainsi l'efficacité acoustique à 2,7 kHz sans agrandir l'empreinte du PCB
Plate-forme unifiée à double impédance – options 16 Ω et 32 Ω à partir d'une enveloppe mécanique identique de 9,0 × 3,2 mm, éliminant la nouvelle conception mécanique lors de l'évaluation des architectures de tension de commande sur plusieurs générations de produits
Pénétration du bruit basse fréquence : le centre de résonance de 2 700 Hz cible la bande de 2 à 3 kHz où la densité spectrale du bruit ambiant industriel est minimisée, améliorant ainsi la perceptibilité des alertes dans les environnements de machines et de véhicules.
Efficacité du courant optimisée en tension – variante 16 Ω ≤ 100 mA à 3,6 V ; variante 32Ω ≤80mA à 5V ; vérifier les performances thermiques et EMI dans le boîtier cible
Stockage prolongé par temps froid – L'indice de stockage à -40 °C prend en charge la logistique arctique, les équipements à haute altitude et les machines stockées en hiver sans dégradation paramétrique.
Boîtier LCP compatible avec la refusion – le polymère à cristaux liquides noir résiste à des pics de refusion sans plomb de 255 ± 5 °C avec jusqu'à 3 passes, maintenant la stabilité dimensionnelle sur toute la plage thermique
Automatisation des entrepôts et robotique logistique – alertes d'évitement de collision, de préparation de commandes et de quai de chargement dans les AGV, les AMR et les systèmes de tri automatisés fonctionnant dans des halls industriels à fort écho
Infrastructure de recharge pour véhicules électriques : tonalités d'état de connexion, de panne et de fin de session dans les boîtiers muraux de niveau 2 et les bornes de recharge rapide CC avec architectures de bus internes de 5 V
Équipements de télécommunications de pointe : alarmes de seuil thermique, de panne de ventilateur et de redondance d'alimentation dans les petites cellules 5G, les unités radio distantes et les boîtiers de liaison extérieurs
Équipements de cuisine commerciale et de restauration – alertes de cycle complet, de température atteinte et de porte entrouverte dans les fours à convection, les cellules de refroidissement rapide et les distributeurs automatiques de boissons
Systèmes intérieurs ferroviaires et de transport en commun : tonalités d'obstruction de porte, d'arrêt suivant et d'interphone d'urgence dans les trains de banlieue, les voitures de métro et les quais de tramway avec sous-systèmes régulés de 24 V à 5 V
Contrôleurs de pompes et de compresseurs industriels – alertes de cavitation, de surpression et d'intervalle de maintenance dans les stations d'épuration des eaux usées, les refroidisseurs CVC et les panneaux de distribution pneumatiques

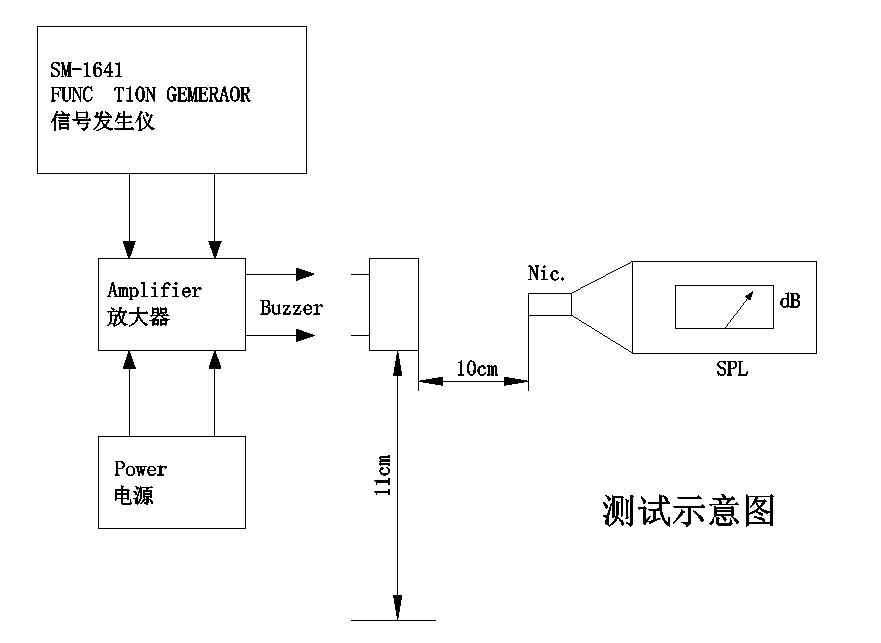

La vérification des lots de production (n = 10 par variante) dans des conditions standard – onde carrée à tension nominale, fréquence de résonance, rapport cyclique de 50 %, mesure en champ libre de 10 cm – confirme les distributions suivantes :
| Variante | Plage SPL (dB) | Plage de courant (mA) | Fréquence (Hz) | Impédance (Ω) |
| MLT‑9032‑16R | 86,2-89,7 | 68,0-72,5 | 2700 (tous les échantillons) | 15,6-17,2 |
| MLT‑9032‑32R | 85,4-88,9 | 60,5-64,2 | 2700 (tous les échantillons) | 29,8-32,3 |
Les deux variantes présentent un écart de fréquence nul sur tous les échantillons, ce qui indique un contrôle de fabrication mature. La plage SPL de 85,4 à 89,7 dB offre une marge de 5,4 dB à 9,7 dB au-dessus du minimum de 80 dB, s'adaptant à l'atténuation du boîtier et au vieillissement des composants. La variante 16 Ω présente un SPL de crête légèrement plus élevé en raison d'une augmentation du courant délivré à sa tension nominale, tandis que la variante 32 Ω offre une sortie comparable avec une consommation de courant réduite, validant l'intention de conception d'optimisation de la tension.

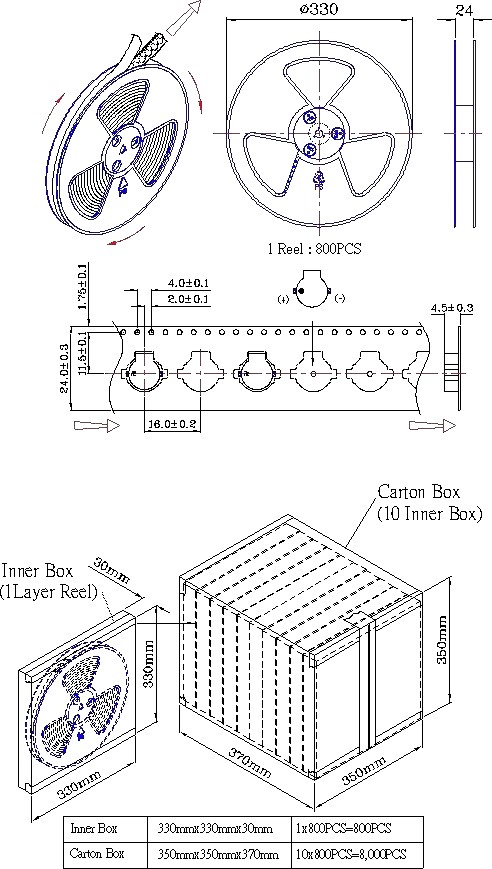

MEIDI produit les deux variantes du MLT‑9032 sur des lignes d'assemblage CMS dédiées avec enroulement de bobine, soudage et étalonnage acoustique automatisés. Notre usine du Jiangsu maintient la certification ISO 9001 : 2015, avec un contrôle statistique des processus appliqué à chaque étape de la production.
Chaque lot de production subit des tests de qualification uniformes :
Caractérisation électrique – vérification à 100 % de la résistance de la bobine, du courant de fonctionnement et de la fréquence de résonance
Validation acoustique – l'échantillonnage statistique confirme SPL ≥80 dB ; les résultats mesurés dépassent systématiquement 85 dB
Endurance climatique : stockage à haute température pendant 48 heures à +80 °C, stockage à basse température pendant 48 heures à -30 °C et choc thermique à 5 cycles (-30°C ↔ +80°C, maintien de 30 minutes par extrême)
Contrainte mécanique – vibration sinusoïdale (10–55 Hz, amplitude de 1,0 mm, axes XYZ, 0,5 heure au total) et chute libre de 75 cm sur du bois dur de 10 mm (3 impacts)
Résistance à l'humidité – 48 heures à 50°C / 95% HR avec récupération 2 heures et caractérisation électrique
Résistance thermique de soudure – 250 °C pendant 10 secondes avec un jeu corps-soudure de 2,0 mm, plus conformité au profil de refusion
La documentation de conformité RoHS et REACH est disponible. Les codes d'identification des lots assurent une traçabilité complète jusqu'à la date de production, les résultats des tests et les certificats de matières premières.
Q1 : Comment le MLT‑9032 de 3,2 mm se compare-t-il au MLT‑9025 de 2,5 mm et au MLT‑8540 de 4,0 mm ?
La hauteur de 3,2 mm du MLT‑9032 représente un juste milieu entre les familles MLT‑9025 et MLT‑8540. La sortie acoustique est comparable dans les trois (≥80 dB), mais la cavité plus haute offre une réponse hors résonance plus cohérente et une sensibilité réduite à la charge acoustique de l'enceinte. Sélectionnez le MLT‑9025 pour des conceptions ultra fines, le MLT‑9032 pour un dégagement équilibré et le MLT‑8540 pour une hauteur acoustique maximale là où l'espace vertical est disponible.
Q2 : Quel circuit de commande est recommandé pour chaque variante ?

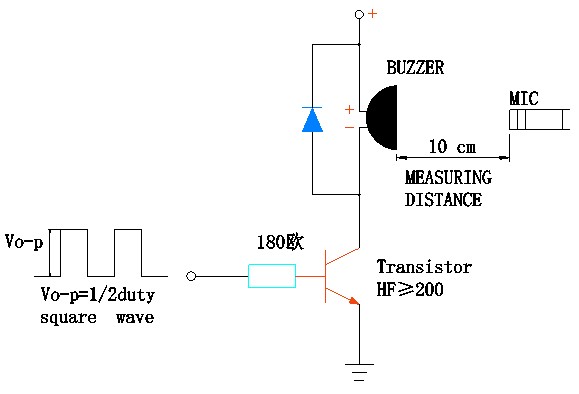

La variante 16 Ω à 3,6 V consomme ≤ 100 mA et peut être pilotée directement à partir de broches GPIO MCU compatibles (vérifiez le courant nominal des broches ≥ 100 mA) ou via un simple commutateur à transistor NPN avec une résistance de base de 180 Ω. La variante 32 Ω à 5 V consomme ≤ 80 mA mais nécessite un étage de pilotage lorsqu'elle est pilotée à partir d'une logique de 3,3 V ; à partir d'une logique 5 V, une résistance de base de 330 Ω avec un transistor à usage général (hFE≥ 200) assure une conduite adéquate. Une diode flyback (1N4148 ou similaire) aux bornes de la bobine est obligatoire pour les deux variantes afin de protéger l'élément d'entraînement du rebond inductif pendant la commutation.
Q3 : Le MLT‑9032 peut-il remplacer les buzzers magnétiques traversants dans les conceptions existantes ?
Oui, avec une révision de la disposition des circuits imprimés, du trou traversant aux plots CMS. L'empreinte circulaire de 9,0 mm occupe moins de surface sur la carte que les buzzers à trou traversant classiques de 12 mm tout en éliminant les trous percés et l'insertion manuelle. La sortie acoustique (≥80 dB) atteint ou dépasse de nombreux équivalents traversants de 12 mm. La principale considération de conception est la migration du circuit de pilotage : les buzzers traversants fonctionnent souvent à 12 V avec des oscillateurs internes, tandis que le MLT‑9032 nécessite une excitation externe de 2,7 kHz à 3,6 V ou 5 V. Une sortie PWM du microcontrôleur ou un simple oscillateur remplace le variateur auto-oscillant.
Q4 : La hauteur de 3,2 mm est-elle compatible avec les boîtiers standards pour smartphones et tablettes ?
Le profil de 3,2 mm dépasse le budget de l'axe z de la plupart des smartphones modernes (généralement 2,0 à 2,5 mm au-dessus du PCB), mais s'adapte confortablement aux tablettes, aux ordinateurs portables, aux ordinateurs de poche industriels et aux boîtiers intérieurs d'automobile où un dégagement de 4,0 à 6,0 mm est courant. Pour les appareils électroniques grand public ultrafins, les familles MLT‑9025 (2,5 mm) ou MLT‑5020 (2,0 mm) sont plus appropriées. Le MLT‑9032 cible les applications où les performances acoustiques l'emportent sur la minceur absolue.
Q5 : Des fréquences de résonance ou des valeurs d'impédance personnalisées sont-elles disponibles pour les programmes OEM ?
Oui. MEIDI prend en charge la personnalisation OEM/ODM, y compris les valeurs d'impédance intermédiaires, les fréquences de résonance modifiées (plage de 2,0 à 3,5 kHz), les couleurs alternatives du boîtier pour l'identification visuelle et l'emballage personnalisé des bandes et des bobines. Des quantités minimales de commande et des délais de livraison s'appliquent. Contactez notre équipe commerciale pour discuter des exigences spécifiques et demander un devis pour des configurations personnalisées.
Q6 : Quelle est la durée de vie acoustique typique en fonctionnement continu ?
La qualification standard comprend 96 heures de fonctionnement continu à 25 °C avec une onde carrée de rapport cyclique de 50 %. Pour les applications à tonalité continue indéfinie, MEIDI recommande de limiter le cycle de service à 50 % ou de mettre en œuvre des modèles d'alerte intermittents (par exemple, 1 seconde allumée, 3 secondes éteintes) pour réduire l'échauffement du serpentin et prolonger la durée de vie. Des données de test de durée de vie étendue pour des conditions de fonctionnement spécifiques sont disponibles sur demande.
Pour une documentation technique complète, des recommandations en matière d'empreinte PCB, des circuits de commande de référence pour les deux variantes d'impédance ou des prix de volume, contactez l'assistance technique MEIDI. Des échantillons techniques des variantes 16Ω et 32Ω sont disponibles pour les projets de développement qualifiés.
Notre équipe d'ingénierie d'applications répond généralement dans un délai d'un jour ouvrable avec des conseils sur le profil de refusion, des notes d'intégration de l'enceinte acoustique et une assistance à la conception adaptée à vos exigences spécifiques en matière de tension et de courant.
