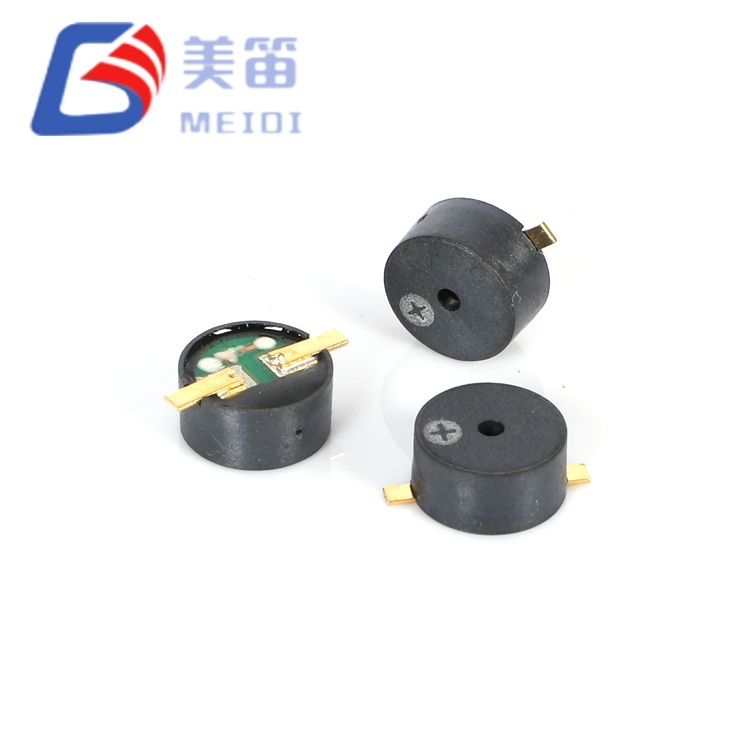

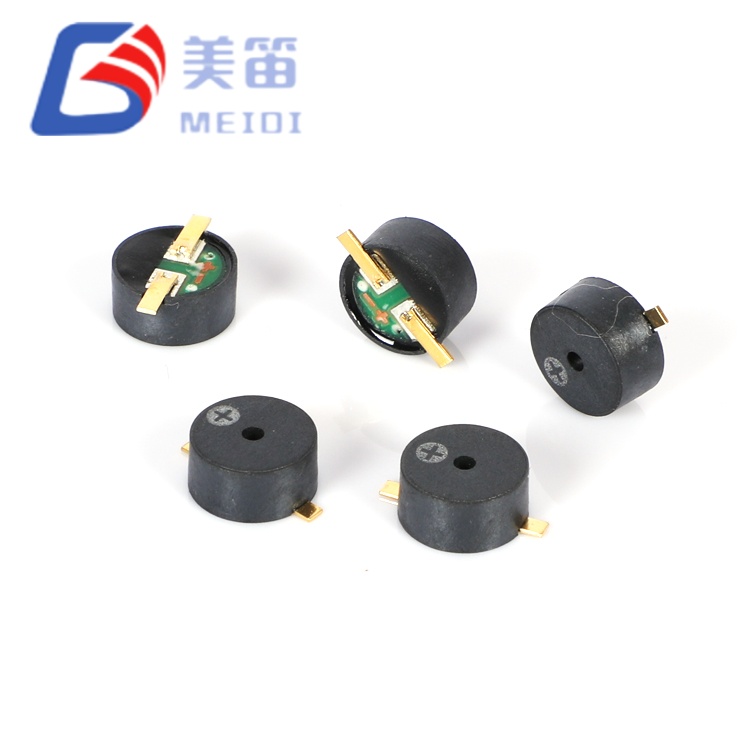

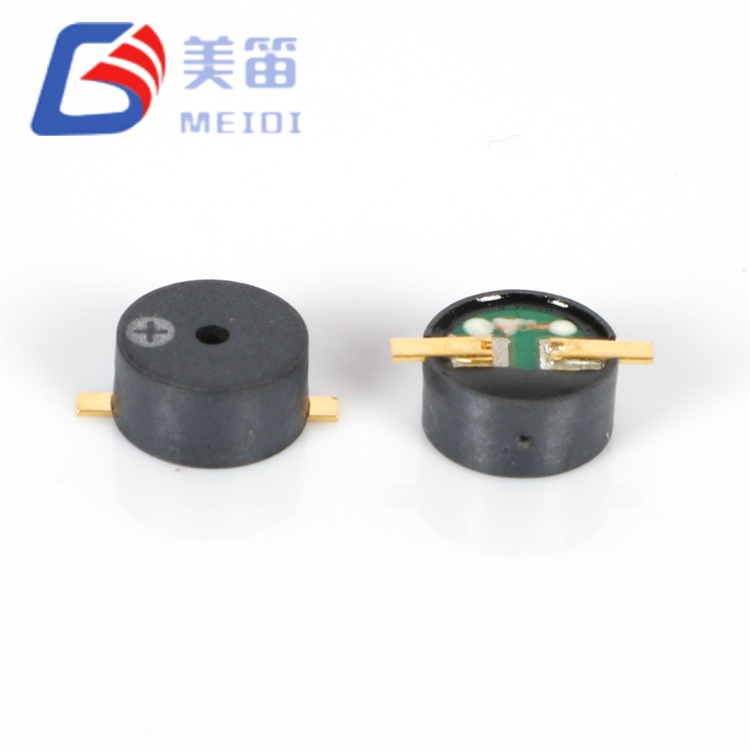

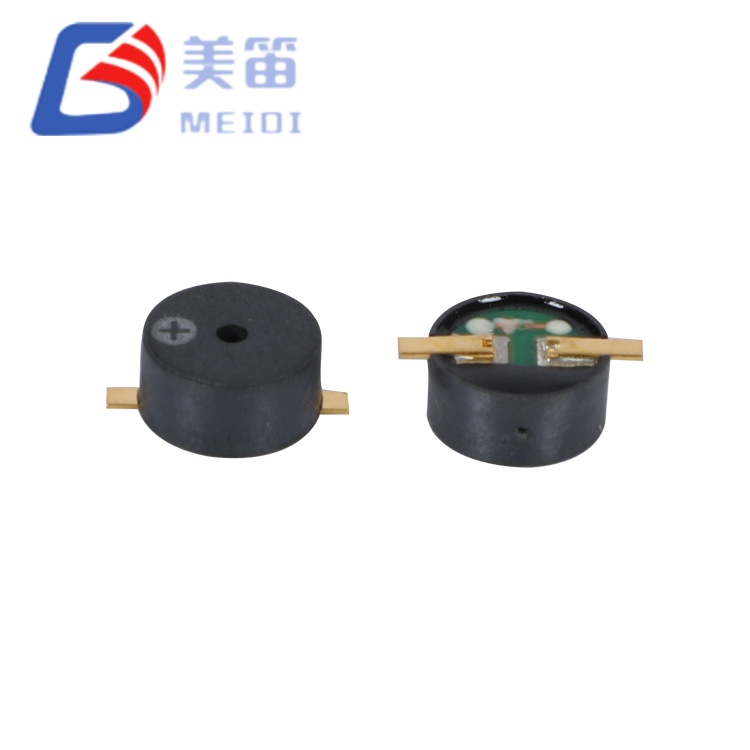

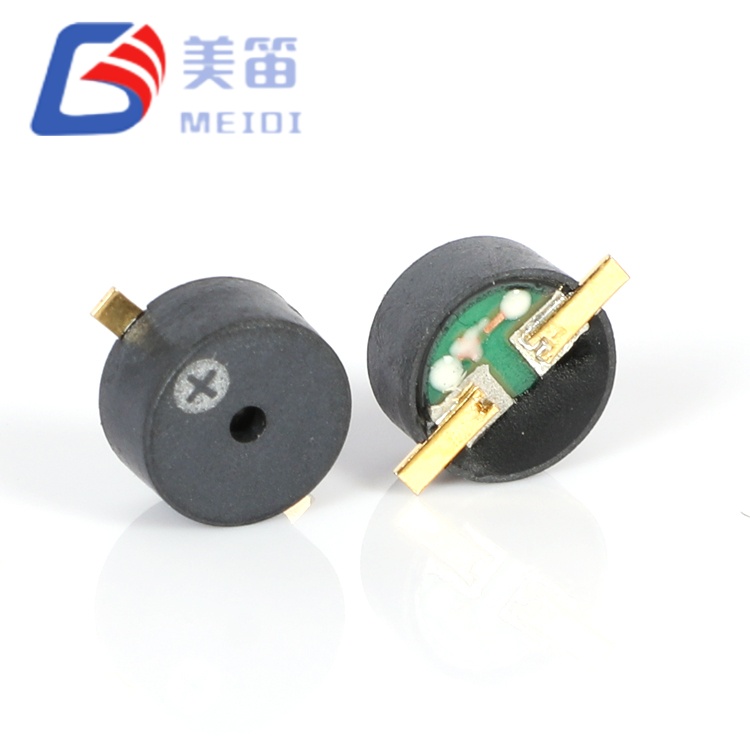

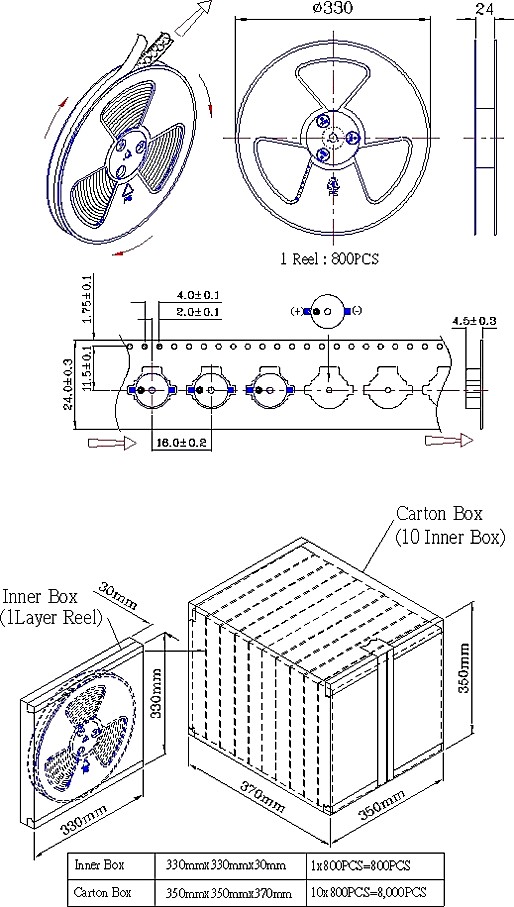

La famille de buzzers passifs magnétiques CMS 9 × 4,5 mm rassemble trois buzzers passifs électromagnétiques dans un boîtier CMS circulaire de 9,0 mm avec une hauteur de cavité de 4,5 mm, la plus profonde de la gamme 9 mm de MEIDI. Deux résistances de bobine standard couvrent les rails 3,6 V et 5 V, tandis qu'une variante F‑16R ajoute un anneau de cuivre au circuit magnétique pour une plus grande efficacité acoustique au même niveau d'entraînement. La résonance commune de 2 700 Hz élimine le bruit des machines basse fréquence et le boîtier LCP noir est compatible avec le brasage par refusion sans plomb.
Circulaire de 9,0 mm de diamètre avec profil de 4,5 mm — cavité la plus haute de la série 9,0 mm pour une efficacité de résonance maximale des basses fréquences
Configuration triple : modèles standard à double impédance (16Ω / 32Ω) et variante améliorée à anneau de cuivre (F-16R) pour une densité de flux magnétique élevée
Résonance basse fréquence 2 700 ± 300 Hz — pénétration supérieure du bruit ambiant par rapport aux alternatives 4 kHz
16R : 3,6 V, plage de 2,5 à 4,5 V, ≤80 mA ; 32R : 5 V, plage de 4,5 à 6,5 V, ≤80 mA ; F-16R : circuit magnétique amélioré à anneau de cuivre
Enveloppe thermique étendue : -30 °C à +70 °C en fonctionnement, -40 °C à +85 °C en stockage
Boîtier LCP noir compatible avec la refusion : évalué pour une température maximale de 255 ± 5 °C, jusqu'à 3 passages
Hauteur de cavité maximale dans la série 9,0 mm : le profil de 4,5 mm offre un volume de résonance interne plus important que les alternatives de hauteur inférieure, prenant en charge une sortie acoustique efficace de 2,7 kHz.
Flexibilité de triple configuration : variantes standard 16 Ω et 32 Ω pour la sélection de l'architecture de tension, plus modèle amélioré à anneau de cuivre F-16R pour les applications exigeant une sortie acoustique maximale avec une empreinte identique.
Amélioration magnétique à anneau de cuivre (F-16R) : un anneau de court-circuit en cuivre dans le circuit magnétique améliore la sortie acoustique dans des conditions de commande équivalentes en réduisant les pertes par courants de Foucault.
Pénétration du bruit basse fréquence : le centre de résonance de 2 700 Hz cible la bande de 2 à 3 kHz où la densité spectrale du bruit ambiant industriel diminue, améliorant ainsi la perceptibilité des alertes dans les environnements de machines lourdes et de véhicules.
Appariement d'impédance optimisé en tension : 16R pour les systèmes Li-ion/logique 3,6 V avec une consommation ≤ 80 mA ; 32R pour les bus automobiles/industriels 5 V avec une consommation ≤ 80 mA ; Le F-16R maintient une impédance de 16 Ω avec un circuit magnétique amélioré pour une sortie supérieure à puissance équivalente.
Stockage prolongé par temps froid : un indice de stockage à -40 °C prend en charge la logistique arctique, les équipements à haute altitude et les machines stockées en hiver sans dégradation paramétrique.
| Paramètre | MLT-9045-16R | MLT-9045-32R | MLT-9045F-16R |
| Type de produit | Buzzer passif électromagnétique CMS | Buzzer passif électromagnétique CMS | Buzzer passif électromagnétique CMS |
| Tension nominale | 3,6 V (sortie) | 5,0 V (sortie) | 3,6 V (sortie) |
| Tension de fonctionnement | 2,5 – 4,5 V (sortie ouverte) | 4,5 – 6,5 V (sortie ouverte) | 2,5 – 4,5 V (sortie ouverte) |
| Sortie sonore à 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB (amélioré) |
| Courant de fonctionnement | ≤ 80 mA | ≤ 80 mA | ≤ 100 mA |
| Fréquence de résonance | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Résistance de la bobine | 16 ± 3 Ω | 32 ± 3 Ω | 16 ± 3 Ω |
| Température de fonctionnement | -30 °C ~ +70 °C | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Température de stockage | -40 °C ~ +85 °C | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

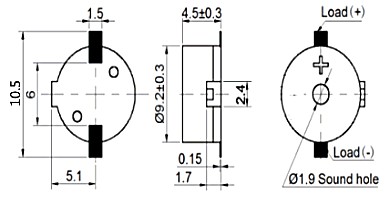

| Dimensions (Diamètre × H) | 9,0 × 4,5 mm | 9,0 × 4,5 mm | 9,0 × 4,5 mm |
| Poids | 0,8 g | 0,8 g | 0,8 g |
| Matériau du boîtier | LCP noir | LCP noir | LCP noir |
| Amélioration magnétique | Standard | Standard | Bague en cuivre |
| Méthode de soudure (recommandée) | Refusion : 255 ± 5 °C, 3 s ; Préchauffer à 180 °C, 40 à 70 s | Refusion : 255 ± 5 °C, 3 s ; Préchauffer à 180 °C, 40 à 70 s | Refusion : 255 ± 5 °C, 3 s ; Préchauffer à 180 °C, 40 à 70 s |
Le buzzer passif magnétique CMS 9 × 4,5 mm représente le sommet acoustique de la gamme de buzzers CMS circulaires de 9,0 mm de MEIDI. Le profil de 4,5 mm — le plus haut de la série — offre un volume de résonance interne 80 % plus élevé que celui du MLT-9025 de 2,5 mm et 12,5 % de plus que celui du MLT-8540 de 4,0 mm, ce qui se traduit par une efficacité supérieure dans les basses fréquences et une génération de pression acoustique à 2 700 Hz.
L'architecture à triple configuration répond à trois scénarios d'approvisionnement distincts. Le MLT-9045-16R (16 ± 3 Ω, 2,5-4,5 V) est destiné aux conceptions alimentées par batterie et basées sur une logique de 3,3 V où la faisabilité d'un entraînement GPIO direct est prioritaire. Le MLT-9045-32R (32 ± 3 Ω, 4,5-6,5 V) cible les bus d'accessoires automobiles 5 V et les sorties d'API industriels où une tension de rail plus élevée réduit les pertes EMI et de conducteurs induites par le courant. Le MLT-9045F-16R introduit une amélioration magnétique à anneau de cuivre : un anneau de court-circuit conducteur intégré au circuit magnétique qui supprime les pertes par courants de Foucault dans la pièce polaire, augmentant ainsi la densité de flux magnétique efficace dans l'entrefer sans augmenter les tours de bobine ou la résistance.
La variante F-16R offre une sortie acoustique améliorée par rapport au 16R standard à des valeurs nominales de tension et de courant équivalentes, grâce à l'efficacité améliorée du circuit magnétique. Pour les applications où chaque décibel compte – comme les systèmes d’évacuation d’urgence, la prévention des collisions de machines lourdes ou les alertes de sécurité maritime – le F-16R offre une voie de mise à niveau sans réviser l’architecture de tension ou la disposition des PCB.
La masse de 0,8 g offre une stabilité mécanique dans des conditions de vibrations et de chocs. Cette stabilité est essentielle dans les équipements miniers, les moissonneuses agricoles et les châssis de véhicules commerciaux où des vibrations soutenues dégraderaient la cohérence de sortie des transducteurs plus légers. L'empreinte circulaire simplifie la modélisation acoustique de l'enceinte par rapport aux alternatives carrées, avec des modèles de rayonnement sonore radial prévisibles qui facilitent la conception des grilles et des ports. Demandez des échantillons des trois variantes pour évaluer la compatibilité de tension et les avantages de l'amélioration magnétique dans votre environnement acoustique cible.
MEIDI applique des protocoles de fiabilité uniformes dans toute la production de la série MLT. Toutes les variantes du MLT-9045 subissent une vérification de contrainte identique :
Contrôle de l'endurance climatique — stockage à haute température de 48 heures à +80 ± 2 °C, stockage à basse température de 48 heures à -30 ± 2 °C et choc thermique en 5 cycles (-30 °C ↔ +80 °C, maintien de 30 minutes par extrême)
Validation des contraintes mécaniques — vibration sinusoïdale (10-55 Hz, amplitude de 1,0 mm, axes XYZ, 0,5 heure cumulée) et chute libre de 75 cm sur du bois dur de 10 mm (3 impacts)
Vérification de la résistance à l'humidité — exposition de 48 heures à 50 ± 5 °C / 90–95 % HR suivie d'une récupération ambiante de 2 heures et d'une caractérisation électrique complète
Confirmation de l'intégrité de la soudure — résistance thermique de la soudure à 250 ± 5 °C pendant 10 ± 0,5 secondes (espace corps-soudure de 2,0 mm), plus conformité totale du profil de refusion
Ces tests sont effectués dans le propre laboratoire de fiabilité de MEIDI, qui prend en charge le développement et la validation de tous les composants acoustiques produits depuis 2011. L'usine de Jiangsu, en Chine, fonctionne selon un système de qualité certifié ISO 9001 et intègre des lignes internes de moulage LCP, d'enroulement de bobines automatisé et d'assemblage CMS. Cette intégration verticale permet un contrôle étroit sur l'ensemble de la chaîne de fabrication, de l'inspection des matières premières aux tests acoustiques finaux.

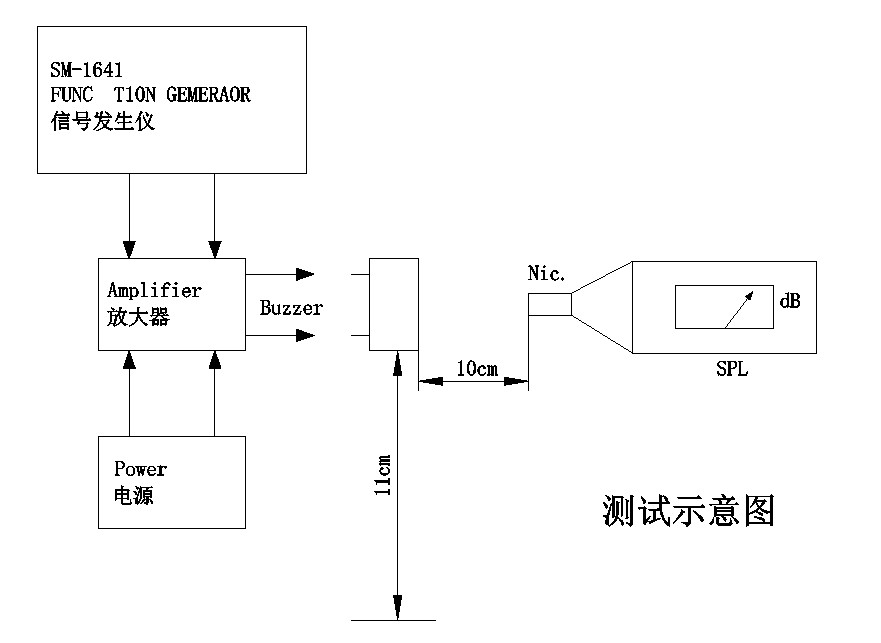

Les exemples de résultats de tests par lots démontrent une cohérence exceptionnelle dans toutes les configurations :
| Variante | Plage SPL (dB) | Plage de courant (mA) | Fréquence (Hz) | Impédance (Ω) |
| MLT-9045-16R | 97,5-99,4 | 68,3-71,2 | 2700 (tous les échantillons) | 15,2-16,9 |
| MLT-9045-32R | 97,5-99,7 | 61,7-64,8 | 2700 (tous les échantillons) | 30,4-32,1 |
| MLT-9045F-16R | 97,5-99,4 | 68,3-71,2 | 2700 (tous les échantillons) | 15,2-16,9 |
Tous les paramètres étroitement regroupés dans les fenêtres de spécifications. Rapports de tests par lots individuels disponibles sur demande.
Systèmes d'alarme industriels lourds : alertes d'arrêt d'urgence, de mouvement de grue et de surcharge de presse dans les aciéries, les fonderies et les usines de forge où le bruit ambiant dépasse 90 dB et où la pénétration des basses fréquences est critique
Cabine et châssis de véhicules utilitaires : avertissements de ceinture de sécurité, alertes de porte entrouverte et tonalités de proximité inversée dans les camions lourds, les bus et les engins de construction avec sous-systèmes régulés de 24 V à 5 V
Opérations minières et de tunnels — détection de gaz, panne de ventilation et alarmes d'évacuation dans des espaces souterrains confinés avec une réverbération élevée et des interférences avec les machines
Équipements du pont marin et de la salle des machines : fonctionnement du treuil, de la pompe de cale et alertes d'extinction d'incendie dans des environnements maritimes à forte humidité et à fortes vibrations
Machines de transformation agricole : alertes de séchoir à grains, de niveau de silo et de blocage de la moissonneuse dans des conditions extérieures chargées de poussière avec un bruit de fond important
Sonorisation publique et diffusion d'urgence : notification sonore de secours dans les systèmes de sonorisation, les interphones scolaires et les réseaux d'évacuation des bâtiments nécessitant une cohérence tonale fiable
1. Quelle est la différence entre le MLT-9045-16R et le MLT-9045F-16R ?
Les deux partagent des paramètres électriques identiques (16 ± 3 Ω, 2,5--4,5 V, ≤100 mA) et des dimensions mécaniques (9,0 × 4,5 mm). Le F-16R intègre un anneau de court-circuit en cuivre dans le circuit magnétique pour une sortie acoustique améliorée à puissance d'entraînement équivalente. Le F-16R est recommandé pour les applications où la puissance acoustique maximale est critique et où le modeste surcoût est justifié par les exigences de performances.
2. Comment le MLT-9045 de 4,5 mm se compare-t-il au MLT-8540 de 4,0 mm et au MLT-9025 de 2,5 mm ?
La hauteur de 4,5 mm du MLT-9045 offre un volume de résonance interne accru par rapport aux alternatives à profil plus bas de la même série de diamètre, prenant en charge l'efficacité des basses fréquences et une sortie acoustique à 2 700 Hz. Le compromis est le dégagement sur l'axe z : le profil de 4,5 mm nécessite plus d'espace vertical que les alternatives plus fines. Sélectionnez le MLT-9025 pour des enceintes ultra-minces, le MLT-8540 pour un dégagement équilibré et le MLT-9045 pour des performances acoustiques maximales là où la hauteur n'est pas limitée.
3. Quel circuit de commande est recommandé pour chaque variante ?

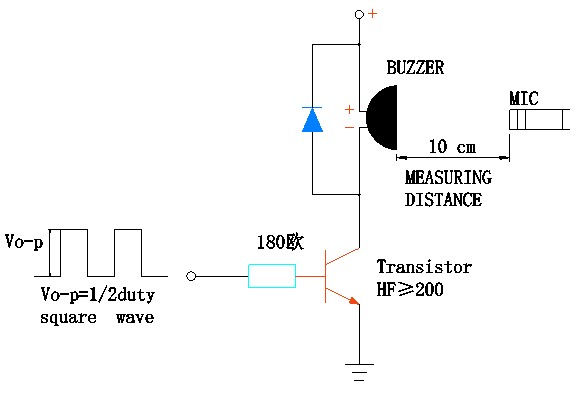

Les 16R et F-16R à 3,6 V consomment ≤ 100 mA et peuvent être pilotés directement à partir de broches GPIO MCU compatibles (vérifiez le courant nominal des broches ≥ 100 mA) ou via un simple commutateur à transistor NPN avec une résistance de base de 180 Ω. Le 32R à 5 V consomme ≤ 80 mA mais nécessite un étage pilote de logique 3,3 V ; à partir d'une logique 5 V, une résistance de base de 330 Ω avec un transistor à usage général (HF ≥ 200) fournit un pilotage adéquat. Une diode flyback aux bornes de la bobine est obligatoire pour toutes les variantes afin de protéger contre le rebond inductif.
4. Le MLT-9045 peut-il remplacer les buzzers magnétiques traversants dans les conceptions existantes ?
Oui, avec une révision de la disposition des circuits imprimés, du trou traversant aux plots CMS. L'empreinte circulaire de 9,0 mm occupe moins de surface de carte que les buzzers traversants classiques de 12 mm tout en éliminant les trous percés et l'insertion manuelle. La sortie acoustique (≥85 dB, avec des données empiriques montrant 97 à 99 dB) dépasse largement de nombreux équivalents traversants de 12 mm. La principale considération de conception est la migration du circuit de commande : les buzzers traversants fonctionnent souvent à 12 V avec des oscillateurs internes, tandis que le MLT-9045 nécessite une excitation externe de 2,7 kHz à 3,6 V ou 5 V. Une sortie PWM du microcontrôleur ou un simple oscillateur remplace le variateur auto-oscillant.
5. Des améliorations magnétiques personnalisées ou des valeurs d'impédance sont-elles disponibles pour les programmes OEM ?
Oui. MEIDI prend en charge la personnalisation OEM/ODM, y compris des géométries alternatives d'anneaux de cuivre pour un réglage de fréquence spécifique, des valeurs d'impédance intermédiaires (20 à 24 Ω pour les architectures à tension divisée), des fréquences de résonance modifiées (plage de 2,0 à 3,5 kHz), des couleurs de boîtier alternatives pour l'identification visuelle et un emballage personnalisé en bande et en bobine. Des quantités minimales de commande et des délais de livraison s'appliquent. Contactez notre équipe commerciale pour discuter des exigences spécifiques et demander un devis pour des configurations personnalisées.
Contactez MEIDI pour obtenir des devis compétitifs, des échantillons d'ingénierie gratuits des trois variantes du MLT-9045 et une assistance OEM/ODM dédiée. Notre équipe d'applications peut vous aider à évaluer les circuits magnétiques à anneau de cuivre, à optimiser les circuits de commande 3,3 V/5 V et à intégrer l'acoustique pour les profils d'enceintes industrielles lourdes et de véhicules.
