Boîtier traversant 9,6 × 5 mm pour montage direct sur PCB
Fréquence de résonance de 2 700 Hz pour la sortie tonale avec entraînement à onde carrée externe
Impédance de bobine de 40 Ω pour les circuits de commande de classe 5 V
Min. Pression sonore de 85 dB à 10 cm sous 5Vo‑p, 2 700 Hz, rapport cyclique de 50 %
Plage de tension de fonctionnement de 4 à 6 Vo‑p
Boîtier PPO noir évalué pour un fonctionnement de -30 ℃ à +75 ℃

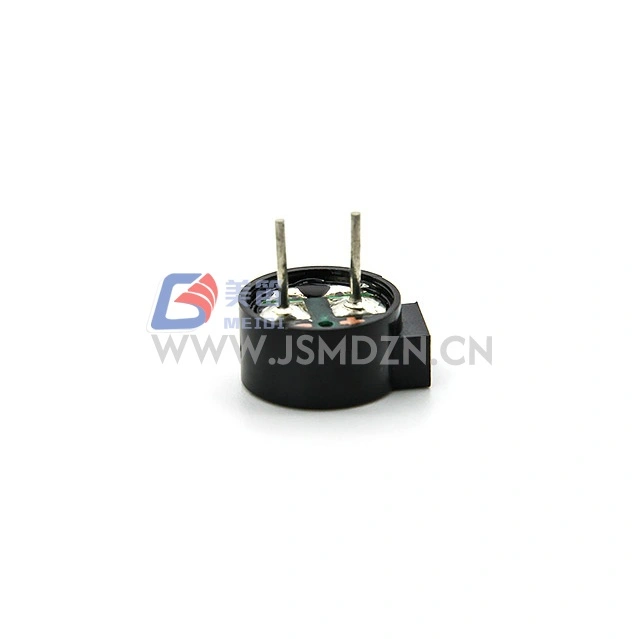

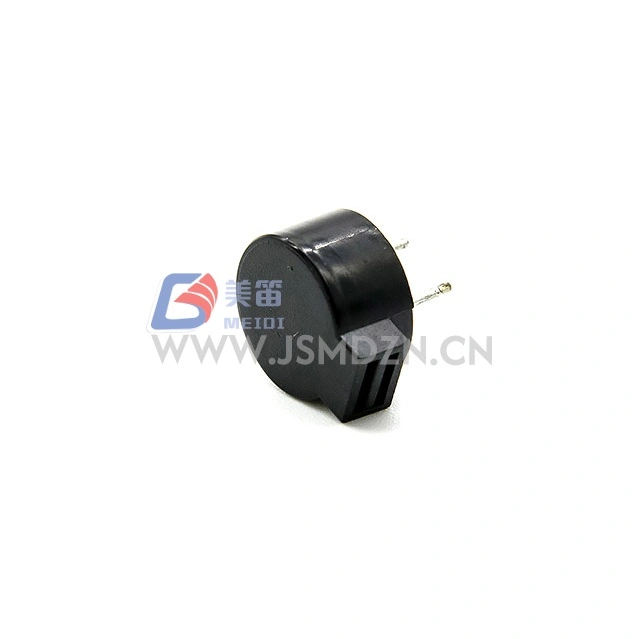

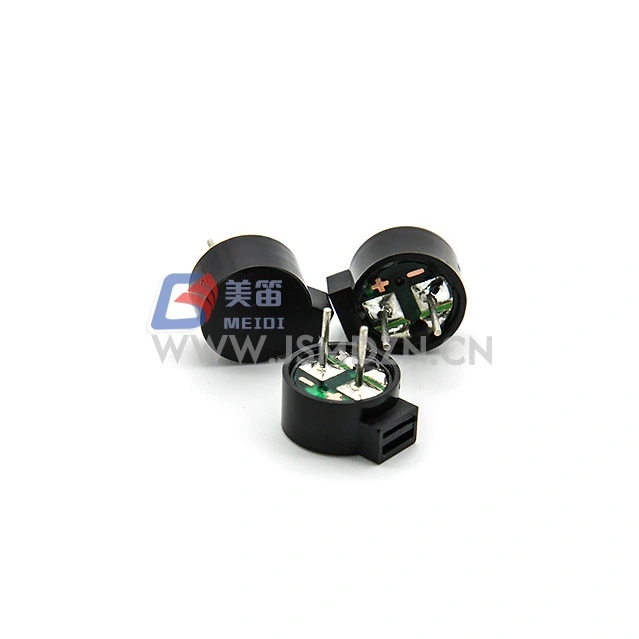

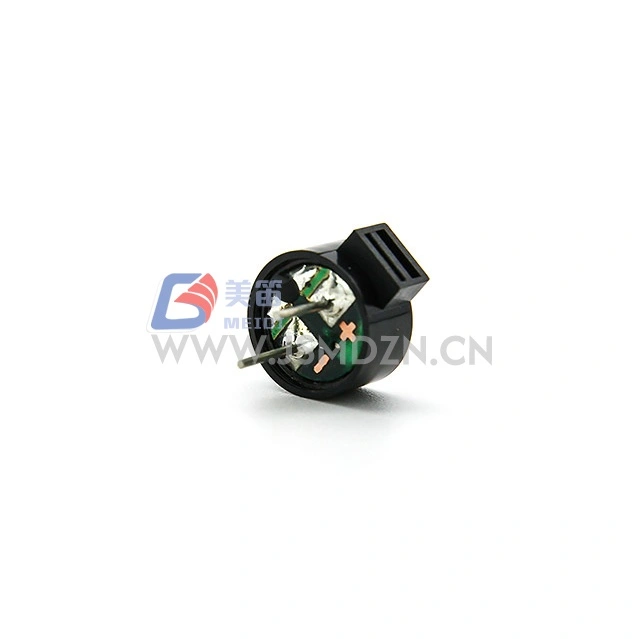

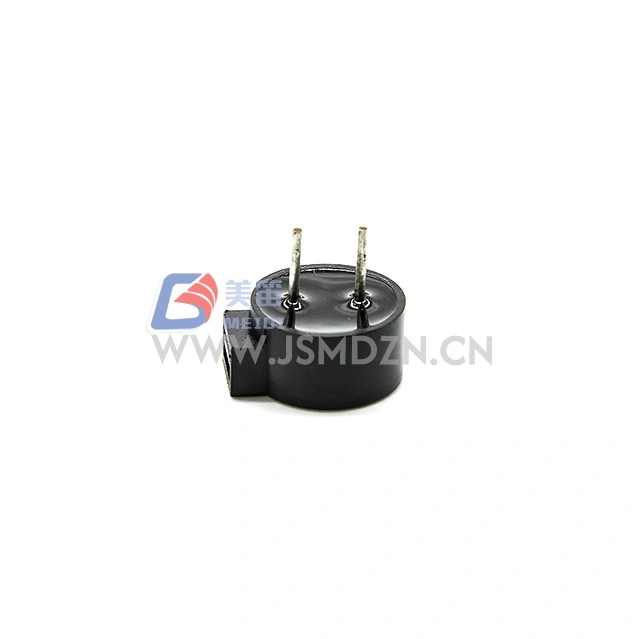

Le buzzer passif électromagnétique traversant MEIDI HN‑9650E 9,6 x 5 mm est un buzzer passif électromagnétique traversant conçu pour les systèmes OEM et industriels de classe 5 V qui nécessitent un retour sonore fiable provenant d'une source d'entraînement externe. Évalué à 5Vo‑p avec une fréquence de résonance de 2 700 Hz et une impédance de bobine de 40 Ω, le HN‑9650E produit une puissance min. Pression sonore de 85 dB à 10 cm et fonctionne dans une plage de 4 à 6 Vo‑p. Le boîtier PPO noir résiste aux soudures manuelles et à la vague standard, ce qui le rend adapté aux panneaux d'équipement, aux unités d'alarme et aux indicateurs d'état.
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer passif électromagnétique | — |
| Tension nominale | 5Vo‑p | Référence de fréquence de résonance |
| Tension de fonctionnement | 4–6Vo‑p | Pic du signal de commande |
| Courant nominal | Max. 80mA | À 2 730 Hz, 50 % de service, onde carrée de 5 Vo‑p |

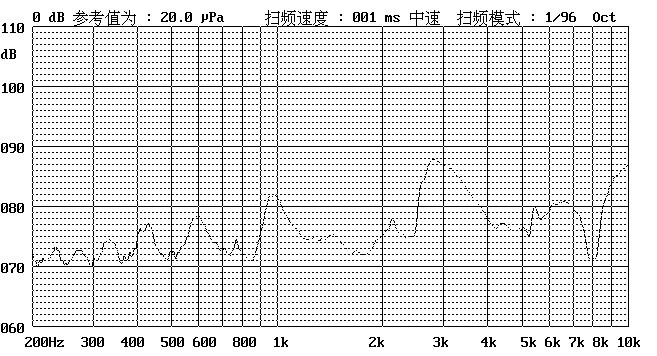

| Niveau de pression acoustique | Min. 85dB | À 2 730 Hz, 50 % de service, 5Vo‑p, 10 cm |
| Résistance de la bobine | 40 ± 4Ω | À 25 ℃, CC |
| Fréquence de résonance | 2700Hz | À la tension nominale |
| Température de fonctionnement | -30 ℃ ~ +75 ℃ | — |
| Température de stockage | -40 ℃ ~ +85 ℃ | — |
| Poids net | Env. 1g | — |
| Matériau du boîtier | OPP noire | — |
| Protection de l'environnement | RoHS | — |
Conditions de test standard : température 25 ± 3 ℃, humidité 60 ± 10 % H.R., pression 860–1 060 hPa
Remarque : Les conditions de test de courant nominal et de pression acoustique dans la spécification d'origine font référence à 2 730 Hz, tandis que la fréquence de résonance est spécifiée à 2 700 Hz. Contactez MEIDI pour confirmer la fréquence exacte des tests pour votre application.
x
Panneaux avant d'équipement utilisant des buzzers traversants pour les alarmes de l'opérateur
Systèmes de surveillance des bâtiments et des installations avec tonalités d'avertissement sonores
Modules d'alimentation et de conversion pour les alertes de surchauffe
Dispositifs de guichet automatique et de kiosque pour les commentaires sur les transactions
Électronique grand public avec circuits de commande de niveau logique 5 V
Contrôleurs de processus nécessitant une indication d'état à 2 700 Hz
| Exigence de conception | Avantage du HN‑9650E |
| Sortie acoustique au format traversant | Min. 85 dB SPL dans un boîtier 9,6 × 5 mm |
| Compatibilité du système 5V | Indice de 5Vo‑p avec plage de fonctionnement de 4 à 6Vo‑p |
| Assemblage manuel et automatisé | Fils traversants pour le brasage manuel et le brasage à la vague |
| Tolérance d'approvisionnement réglementée | Tension de fonctionnement maximale de 6Vo‑p |
| Plage thermique étendue | Boîtier PPO de -30℃ à +75℃ |
MEIDI produit le HN‑9650E selon des processus de fabrication contrôlés, notamment l'inspection des matériaux entrants, la vérification de la résistance des bobines et les tests acoustiques pour chaque lot de production. Chaque lot est soumis à des tests de fiabilité couvrant la durée de vie, les températures élevées/basses, l'humidité, les chocs thermiques, les chutes et les vibrations. Après l'un de ces tests, le produit doit satisfaire aux critères d'acceptation sans dégradation fonctionnelle au-delà de la tolérance de pression acoustique spécifiée.
| Article de test | Conditions d'essai |
| Test de vie | 25 ± 10 ℃, tension nominale, onde carrée de fréquence de résonance 1/2, 96 heures |
| Test à haute température | Stockage à +80 ℃ pendant 96 heures, récupération à température ambiante pendant 3 heures avant de tester |
| Test à basse température | Stockage à ‑40 ℃ pendant 96 heures, récupération à température ambiante pendant 3 heures avant le test |
| Test d'humidité | +40 ± 3 ℃, 90 % à 95 % HR, 48 heures, récupération à température ambiante pendant 6 heures avant le test |
| Test de choc thermique | 70℃ 2 heures → -20℃ 2 heures (1 cycle), intervalle de 1 heure entre les cycles, total 10 cycles |
| Test de chute | Emballage standard, les 6 faces et les 3 bords, chute d'une hauteur de 1,2 m sur une planche de bois épaisse |
| Essai de vibrations | 1000 cycles/min, amplitude 1,5 mm, 1 heure par axe, 3 axes au total |
Attention : évitez que des corps étrangers ne pénètrent dans le produit, notamment des matériaux magnétiques, des matériaux solubles dans l'eau et des gaz corrosifs, car ils peuvent affecter les performances électriques.
1. De quel signal de commande le HN‑9650E a-t-il besoin ?

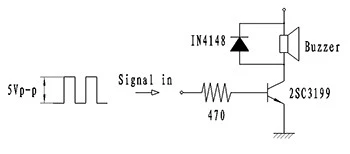

Le HN‑9650E est un buzzer passif et nécessite une onde carrée externe ou un signal PWM. Une onde carrée de 2 700 Hz, avec un rapport cyclique de 50 % à 5Vo‑p, donne la valeur nominale Min. Sortie 85 dB à 10 cm. Contactez MEIDI pour les notes d'application du circuit de commande.
2. Le HN‑9650E peut-il être piloté à des niveaux logiques de 3,3 V ?
La plage de fonctionnement nominale est de 4 à 6 Vo‑p, donc 3,3 V peut tomber en dessous de la fenêtre de variateur spécifiée. Utilisez un étage tampon pour atteindre la plage de 4 à 6 Vo‑p, ou contactez MEIDI pour obtenir des conseils en matière de variateur basse tension.
3. Comment la résistance de la bobine de 40 Ω affecte-t-elle la conception du pilote ?
La bobine de 40 Ω consomme un maximum de 80 mA à 5 Vo‑p. Confirmez que votre étage pilote peut fournir ce courant avec une tension de saturation et une marge thermique suffisantes.
4. Quelles méthodes de soudure sont compatibles avec le boîtier PPO ?
Les câbles traversants acceptent le brasage manuel et le brasage à la vague standard. Limiter l’exposition thermique à la température nominale du boîtier. Contactez MEIDI pour connaître les profils de soudure recommandés.
5. La broche HN‑9650E est-elle compatible avec d'autres buzzers traversants de 9 mm ?

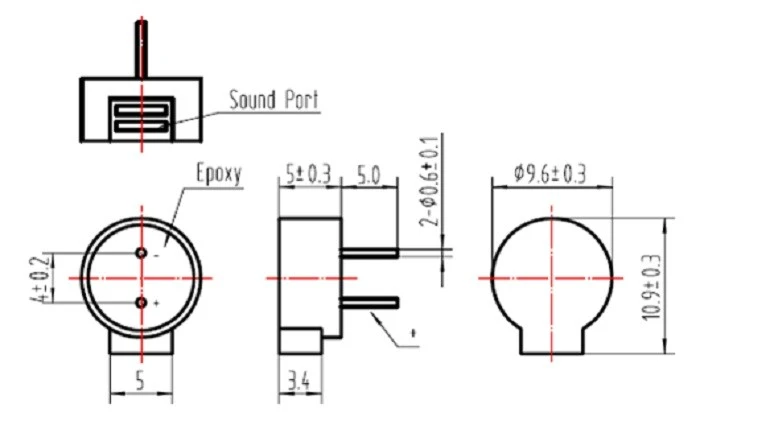

Contactez MEIDI pour obtenir le dessin mécanique et le modèle de trous recommandé afin de vérifier la compatibilité de l'empreinte avec votre PCB.
Pour les fiches techniques, les notes sur les circuits de commande, les rapports de tests de fiabilité ou la personnalisation OEM du HN‑9650E, contactez MEIDI. Notre équipe prend en charge les unités d’évaluation et l’ingénierie d’application pour l’intégration des buzzers traversants.
