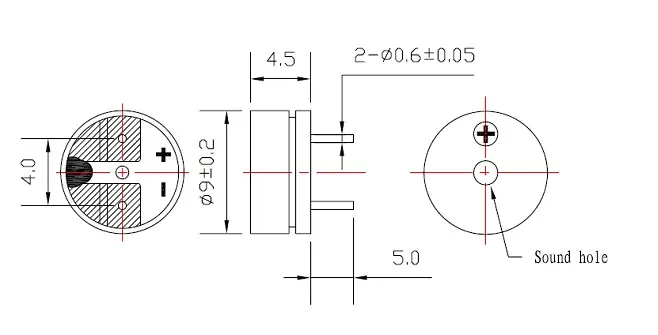

Boîtier pour montage en surface 9 mm × 4,5 mm
Fréquence de résonance de 2 700 Hz avec entraînement à onde carrée externe
Impédance de bobine de 16 Ω
Min. Pression sonore de 85 dB en conduite à 3Vo-p, 2 700 Hz, cycle de service de 50 %
Plage de fonctionnement 2-4Vo-p
Boîtier en Noryl noir

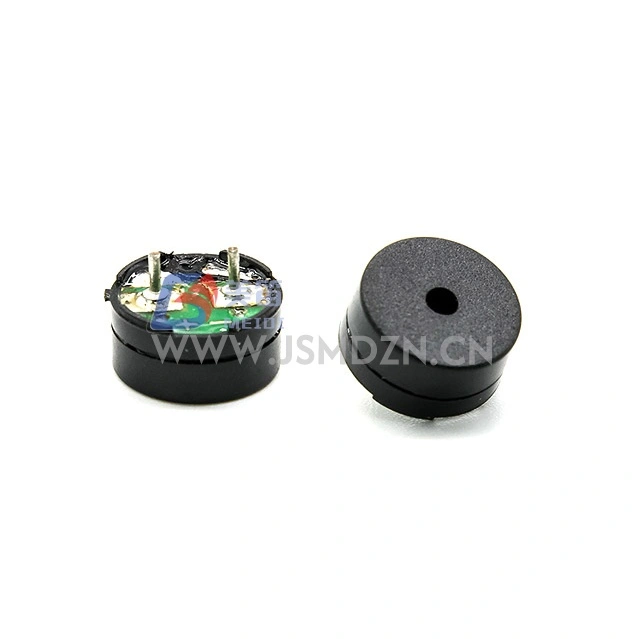

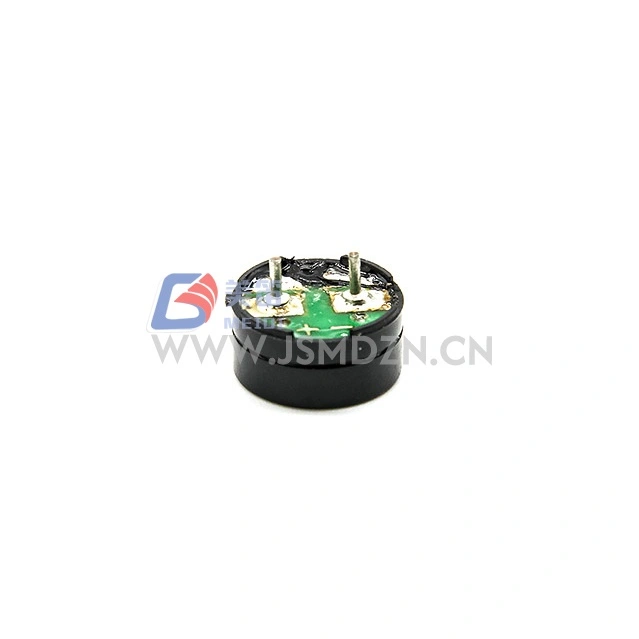

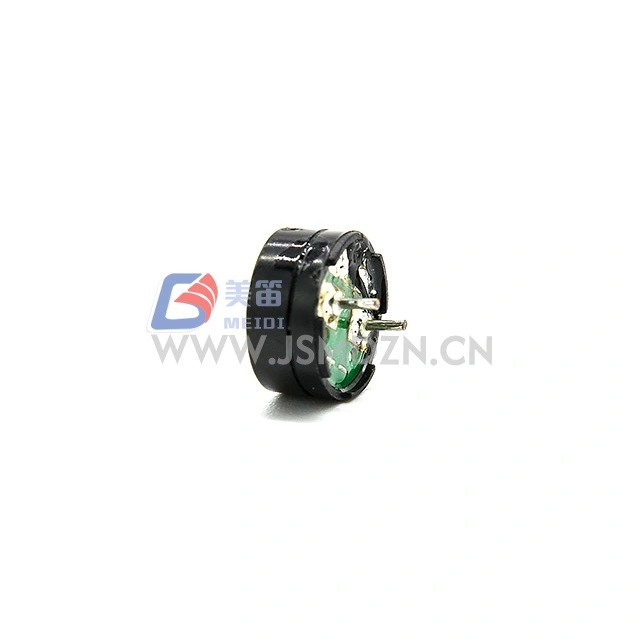

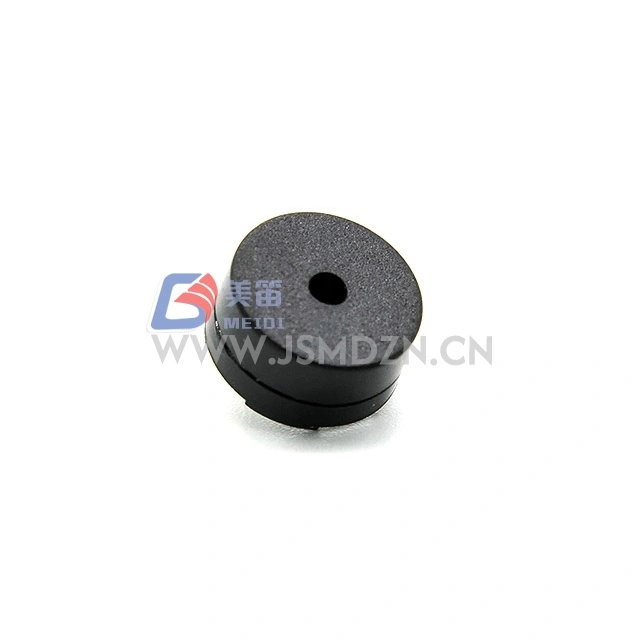

Le buzzer passif électromagnétique CMS MEIDI HN-9045F 9 x 4,5 mm est un buzzer passif électromagnétique à montage en surface dans un boîtier de 9 mm × 4,5 mm, avec un profil de hauteur de 4,5 mm dans la catégorie des buzzers CMS de 9 mm. La fréquence de résonance de 2 700 Hz permet la génération de tonalités pour les fonctions d'alarme, d'alerte et de notification dans les équipements électroniques.
Avec une tension nominale de 3 Vo-p et une plage de fonctionnement de 2 à 4 Vo-p, le HN-9045F est conçu pour les applications basse tension. La résistance de bobine de 16 Ω s'interface avec les étages de commande courants dans les conceptions embarquées. Le boîtier Noryl noir constitue le matériau du boîtier pour les environnements d'assemblage en surface.
Le HN-9045F occupe une empreinte PCB similaire à celle des autres buzzers CMS de classe 9 mm tout en offrant un profil de hauteur de 4,5 mm. Contactez MEIDI pour obtenir des échantillons mécaniques afin de vérifier le jeu dans votre assemblage.
Profil de hauteur 4,5 mm --- boîtier de montage en surface 9 mm × 4,5 mm
Conception électrique 3 V --- indice 3Vo-p avec plage 2-4Vo-p
Impédance de bobine 16Ω --- bobine à faible résistance
Fréquence de résonance de 2 700 Hz : l'excitation externe à onde carrée à la fréquence nominale produit une sortie acoustique ; La tension CC ne générera pas de son
Min. 85 dB SPL --- pression acoustique nominale sous 3 Vo-p, 2 700 Hz, conditions de fonctionnement à cycle de service de 50 %
Matériau du boîtier Noryl --- boîtier thermoplastique noir
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer passif électromagnétique | — |
| Tension nominale | 3Vo-p | Référence de fréquence de résonance |
| Tension de fonctionnement | 2–4Vo-p | Pic du signal de commande |
| Courant nominal | Max. 80mA | À 2 700 Hz, 50 % de service, onde carrée 3Vo-p |
| Niveau de pression acoustique | Min. 85dB | À 2 700 Hz, 50 % de service, 3Vo-p |
| Résistance de la bobine | 16 ± 3Ω | — |
| Fréquence de résonance | 2700Hz | À la tension nominale |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | — |
| Température de stockage | -30 ℃ ~ +80 ℃ | — |
| Poids net | Env. 1,4 g | — |
| Matériau du boîtier | Noryl noir | — |
| Protection de l'environnement | Oui | — |
Conditions de test du produit : température 5 ~ 35 ℃, humidité 45 % ~ 85 % H.R., pression 860 ~ 1060 hPa.
Conditions de test standard : température 25 ± 3 ℃, humidité 60 ± 10 % H.R., pression 860 ~ 1060 hPa.
Cartes mères et cartes périphériques d'ordinateur de bureau pour les codes sonores POST et les tonalités d'alarme thermique
Contrôleurs de jeu et accessoires de console pour la notification des joueurs et les sons d'alerte de la minuterie
Modules de commande d'appareils électroménagers pour l'achèvement du cycle et le retour sonore des conditions de défaut
Terminaux de contrôle d'accès et de pointage pour confirmation de lecture de carte et alertes d'état de porte
Instrumentation de laboratoire et équipement d'analyse pour l'achèvement du processus et l'indication de l'état d'erreur
Mélangeur audio et équipement sonore professionnel pour les indicateurs d'état de sourdine et d'avertissement de clip
Après l'un des tests suivants, le produit doit répondre aux critères d'acceptation : aucun défaut ni dégradation de l'apparence et des propriétés électriques (sauf SPL) ; Le SPL ne doit pas diminuer de plus de 10 dB par rapport au SPL minimum spécifié dans la fiche technique.
| Article de test | Conditions d'essai |
| Test de vie | 25 ± 10 ℃, tension nominale, onde carrée de fréquence de résonance 1/2, 96 heures |
| Test à haute température | Stockage à +80 ℃ pendant 96 heures, récupération à température ambiante pendant 3 heures avant de tester |
| Test à basse température | -40 ℃ stockage pendant 96 heures, récupérer à température ambiante pendant 3 heures avant de tester |
| Test d'humidité | +40 ± 3 ℃, 90 % à 95 % HR, 48 heures, récupération à température ambiante pendant 6 heures avant le test |
| Test de choc thermique | 70℃ 2 heures → -20℃ 2 heures (1 cycle), intervalle de 1 heure entre les cycles, total 10 cycles |
| Test de chute | Emballage standard, les 6 faces et les 3 bords, chute d'une hauteur de 1,2 m sur une planche de bois épaisse |
| Essai de vibrations | 1000°/°C, amplitude 1,5 mm, 1 heure par axe, 3 axes au total |
Attention : évitez que des corps étrangers ne pénètrent dans le produit, notamment des matériaux magnétiques, des matériaux solubles dans l'eau et des gaz corrosifs, car ceux-ci affecteraient les performances électriques du produit.
1. Comment la hauteur de 4,5 mm du HN-9045F affecte-t-elle les performances acoustiques par rapport aux buzzers CMS à profil bas ?
La hauteur de 4,5 mm est la dimension physique de cet emballage. Les performances acoustiques sont principalement déterminées par les conditions de transmission à la résonance. Vérifiez la puissance acoustique réelle dans votre enceinte spécifique lors de l’évaluation du prototype.
2. Quelle est la signification de la fréquence de résonance de 2 700 Hz ?
La fréquence de résonance de 2 700 Hz est la fréquence spécifiée pour une sortie SPL maximale. Pour un SPL maximum, pilotez le buzzer à sa fréquence de résonance spécifiée avec une onde carrée de rapport cyclique de 50 %.
3. Une résistance de limitation de courant est-elle nécessaire lors de la conduite à partir d'une alimentation régulée ?
À 3Vo-p, la bobine de 16 Ω consomme environ 80 mA. Vérifiez que votre étage de commande peut supporter ce courant sans dépasser les valeurs nominales thermiques ou de courant. Si vous utilisez un microcontrôleur GPIO avec limitation de courant, vérifiez que le port peut fournir le niveau de pilotage nécessaire ou utilisez un tampon de transistor externe.
4. Quel signal de commande est requis pour le HN-9045F ?
Le HN-9045F est un buzzer électromagnétique passif et nécessite un signal d'onde carrée externe à la fréquence de résonance (2 700 Hz) avec un rapport cyclique de 50 %. La tension CC ne générera pas de son.
Pour les fiches techniques, les profils de brasage par refusion, les notes d'application du circuit de commande ou les discussions sur la configuration OEM, contactez l'ingénierie des applications MEIDI.
