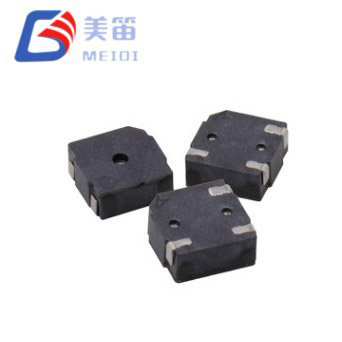

Le buzzer passif magnétique à montage en surface 5*5*2 mm est un buzzer passif électromagnétique à montage en surface qui combine une empreinte compacte de 5,0 × 5,0 mm avec un port acoustique à trou central. Cette ouverture symétrique permet de diffuser le son plus uniformément autour du composant, ce qui rend le volume perçu moins dépendant de l'orientation de l'appareil final. Les caractéristiques électriques sont identiques à celles du MLT‑5020 à trou décalé : une bobine de 12 Ω qui peut être pilotée directement à partir de nombreuses broches du microcontrôleur de 3,3 V, une tension nominale de 3,0 V et une fréquence de résonance de 4 000 Hz. Avec une hauteur de 2,0 mm et une masse de 0,1 g, la pièce est compatible avec les équipements standard de type pick-and-place et le brasage par refusion.
Le choix entre les configurations à trou central et à trou décalé est avant tout une question acoustique. Lorsque le buzzer est monté derrière une grille alignée avec le centre du composant, ou lorsque l'appareil peut être utilisé dans plusieurs orientations, le modèle d'émission symétrique du MLT‑5020H peut fournir une alerte plus cohérente. MEIDI fabrique les deux variantes sur les mêmes lignes de production automatisées, avec des tests de fiabilité et une traçabilité identiques, de sorte que la décision peut être basée uniquement sur les exigences de champ sonore de l'application.
En tant que transducteur électromagnétique passif, le buzzer passif magnétique à montage en surface 5*5*2 mm a besoin d'un signal CA externe pour générer du son. Une onde carrée de 4 000 Hz avec un rapport cyclique de 50 % à la tension nominale produira la sortie spécifiée. La résistance de la bobine de 12 Ω signifie que de nombreux microcontrôleurs de 3,3 V peuvent piloter le buzzer sans transistor séparé, bien qu'un simple tampon NPN reste une option sûre lorsque la capacité de courant GPIO n'est pas garantie. La fenêtre de fonctionnement de 2 V à 4 V couvre les piles au lithium monocellulaires, les piles bouton et les alimentations logiques régulées.

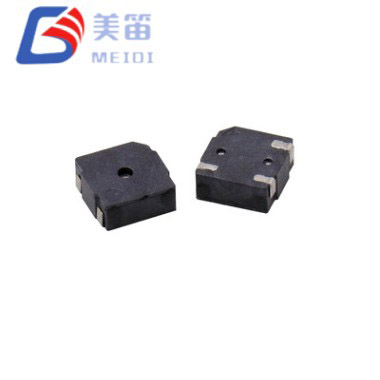

L'ouverture du trou central est située au centre géométrique du boîtier. Cette disposition tend à produire un champ sonore plus uniforme dans l'hémisphère avant par rapport à un port décalé, où le niveau peut chuter sensiblement lorsque l'auditeur est éloigné de l'axe du trou. Pour un scanner portatif, un moniteur portable ou un panneau mural pouvant être approché sous différents angles, cette caractéristique peut constituer un différenciateur utile. La pression acoustique minimale garantie est de 80 dB à 10 cm, et les mesures de production sur des lots d'échantillons montrent généralement des valeurs situées dans la plage moyenne de 80 dB.
Le buzzer est livré sur des bobines de 330 mm avec 2 500 pièces par bobine, prêtes pour un placement SMT à grande vitesse. Il a été prouvé que le corps noir du LCP résiste à plusieurs cycles de refusion et aux contraintes thermiques et mécaniques décrites dans la section fiabilité ci-dessous.

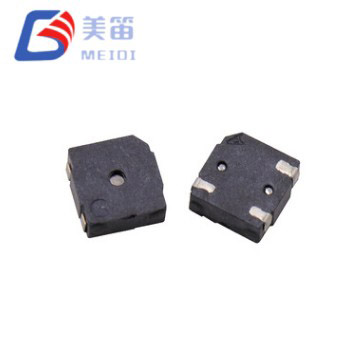

Le port sonore est positionné au centre du boîtier de sorte que la sortie acoustique soit moins affectée par l'orientation de montage, ce qui est utile lorsque l'appareil final peut être maintenu ou installé dans diverses positions.
Une résistance de bobine de 12 Ω permet au buzzer d'être connecté directement à une broche GPIO de 3,3 V pouvant fournir jusqu'à 100 mA, éliminant ainsi le besoin d'un transistor de commande externe dans de nombreuses conceptions.
La plage de tension de fonctionnement de 2 V à 4 V offre une compatibilité avec les cellules lithium-ion, les piles bouton et les rails standard de 3,3 V sans régulation supplémentaire.

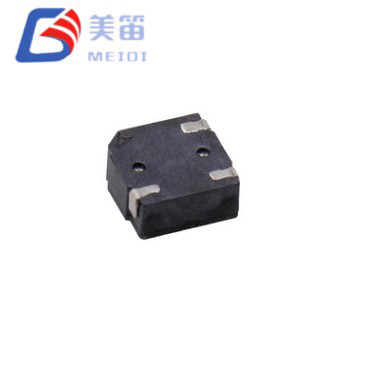

Avec un carré de 5,0 mm et une hauteur de 2,0 mm, le boîtier s'adapte à la même zone PCB que de nombreux autres buzzers CMS miniatures, tout en délivrant une pression acoustique nominale d'au moins 80 dB.

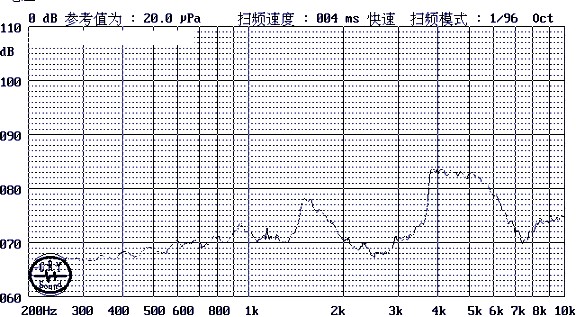

La fréquence de résonance est spécifiée à 4 000 Hz avec une tolérance de ± 300 Hz, plaçant le son dans la région la plus sensible de l'audition humaine.
Le boîtier LCP noir est conçu pour le brasage par refusion sans plomb et peut supporter le profil thermique des assemblages PCB double face.
Le conditionnement en bandes et bobines avec 2 500 unités par bobine prend en charge le placement automatisé et minimise le temps de changement sur les lignes à volume élevé.

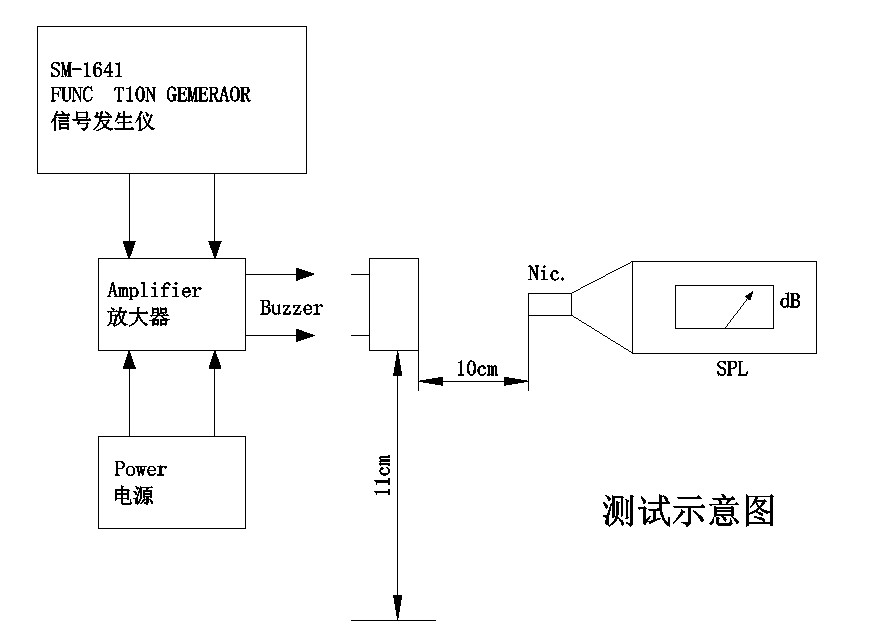

| Paramètre | Valeur |
| Type de produit | Buzzer passif électromagnétique CMS |
| Tension nominale | 3,0 V (sortie) |
| Tension de fonctionnement | 2 – 4 V (sortie) |
| Sortie sonore à 10 cm | ≥ 80 dB |
| Courant de fonctionnement | ≤ 100 mA |
| Fréquence de résonance | 4000 ± 300 Hz |
| Résistance de la bobine | 12 ± 3 Ω |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Température de stockage | -30 °C ~ +80 °C |

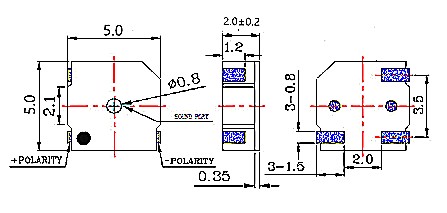

| Dimensions (L × L × H) | 5,0 × 5,0 × 2,0 mm |
| Poids | 0,1g |
| Matériau du boîtier | LCP noir |
| Conditionnement | Bande et bobine ; 2500 pièces par bobine de 330 mm |
| Méthode de soudure (recommandée) | Refusion : 255 ± 5 °C, 3 s ; Préchauffer à 180 °C, 40 à 70 s |
Les suggestions d’application qui suivent sont dérivées des spécifications électriques et mécaniques du composant. Ils ne remplacent pas la validation du produit final par rapport aux normes pertinentes.
Terminaux industriels portables tels que les lecteurs de codes-barres et les lecteurs RFID, où l'appareil tourne souvent pendant l'utilisation et où le buzzer doit rester audible quelle que soit l'orientation.
Appareils médicaux portables et outils de diagnostic portables nécessitant une source d'alerte compacte avec une distribution sonore prévisible, notamment des pompes à insuline, des moniteurs patient et des enregistreurs ambulatoires.
Panneaux de maison intelligente et contrôleurs muraux dont la grille frontale s'aligne naturellement avec le modèle d'émission du trou central, donnant une alerte équilibrée dans toute la pièce.
Electronique d'habitacle automobile, y compris les rappels de ceinture de sécurité et les carillons de porte entrouverte, où le buzzer peut être placé derrière une petite ouverture et la sortie symétrique aide à maintenir un volume constant.
Nœuds de passerelle IoT et hubs de capteurs qui nécessitent un indicateur d'état sonore dans un très faible encombrement ; la plage d'alimentation de 2 V à 4 V correspond aux architectures courantes de batterie et d'alimentation à récupération d'énergie.
Accessoires grand public tels que des banques d'alimentation, des trackers Bluetooth et des étuis de chargement, où le buzzer fournit des alertes de mise sous tension et de batterie faible dans un boîtier en plastique à espace limité.
Le buzzer passif magnétique à montage en surface 5*5*2 mm est essentiellement le MLT‑5020 avec une géométrie de port acoustique différente. Électriquement et mécaniquement, les deux parties sont interchangeables. L'avantage de la conception du trou central est un diagramme de rayonnement plus uniforme : lors des tests, le niveau de pression acoustique varie moins avec l'angle entre le buzzer et le microphone de mesure. Cela peut être un avantage lorsque l'appareil n'a pas de position d'écoute fixe ou lorsque plusieurs utilisateurs ont besoin d'entendre l'alerte dans des directions différentes.
L'encombrement carré de 5,0 mm et la hauteur de 2,0 mm font du MLT‑5020H un choix pratique pour les PCB à espace limité. La bobine de 12 Ω simplifie les exigences du variateur et le boîtier LCP a été qualifié grâce au programme de fiabilité complet détaillé ci-dessous. Pour les projets qui utilisent déjà le MLT‑5020 mais souhaitent évaluer l'effet acoustique d'un port central, le changement peut être effectué sans refonte de la carte.
MEIDI Intelligent Technology produit des composants acoustiques électromagnétiques et piézoélectriques depuis 2011. La société exploite une installation verticalement intégrée à Jiangsu, en Chine, couvrant le moulage LCP, le bobinage de précision, l'assemblage CMS et les tests acoustiques en ligne. La certification ISO 9001 et un laboratoire de fiabilité dédié fournissent le cadre d'une qualité constante, et la traçabilité au niveau des lots est maintenue pour toutes les expéditions.
Le MLT‑5020H est fabriqué sur les mêmes lignes automatisées qui approvisionnent les clients automobiles et industriels de MEIDI. Chaque lot de production est soumis au programme de vérification de la fiabilité prescrit dans les spécifications du produit. Le dépistage du stress climatique comprend 48 heures à +80 °C, 48 heures à −30 °C et cinq cycles de chocs thermiques entre ces extrêmes avec un séjour de 30 minutes. L'endurance mécanique est vérifiée par des vibrations de balayage de 10 Hz à 55 Hz à une amplitude de 1,0 mm sur les trois axes et par trois chutes de 75 cm sur une surface en bois dur. La résistance à l'humidité est confirmée par une exposition de 48 heures à 50 °C et 90 à 95 % d'humidité relative, suivie d'une récupération de 2 heures. L'intégrité de la soudure est vérifiée par un test de chaleur de soudure à 250°C et une validation complète du profil de refusion.
Les mesures d'échantillons de production pour le MLT‑5020H montrent généralement une pression acoustique comprise entre 84,5 dB et 87,5 dB, avec des valeurs de courant comprises entre 85,4 mA et 88,1 mA. Ces chiffres sont représentatifs de la production standard et sont documentés dans les rapports de tests par lots mis à la disposition des clients. Les limites garanties restent à 80 dB minimum et 100 mA maximum.
1. En quoi le MLT‑5020H diffère-t-il du MLT‑5020 ?
La seule différence réside dans la position de la sortie sonore. Le MLT‑5020H possède un trou central, tandis que le MLT‑5020 possède un trou décalé. Tous les paramètres électriques, dimensions et caractéristiques de soudure sont les mêmes. Le choix dépend de l'avantage ou non d'un diagramme de rayonnement symétrique pour l'application.
2. Ce buzzer peut-il être placé par des machines pick-and-place standard ?
Oui. Il est fourni sous forme de bande et de bobine avec 2 500 pièces par bobine de 330 mm. La surface supérieure plate et le corps carré de 5,0 mm sont bien adaptés aux buses CMS standard et aux systèmes d'alignement de vision.
3. Quel signal de conduite est recommandé ?

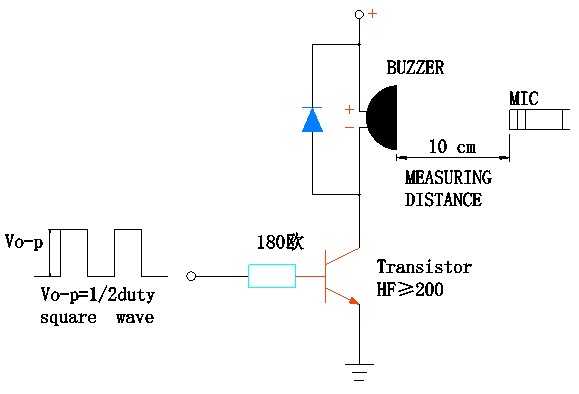

Une onde carrée de 4 000 Hz à 3,0 V crête à crête, rapport cyclique de 50 %. Étant donné que la bobine est de 12 Ω, une broche MCU de 3,3 V pouvant fournir 100 mA peut piloter directement le buzzer. Si le courant des broches est inférieur, un transistor NPN avec une résistance de base constitue une alternative robuste. Une petite diode flyback à travers la bobine est recommandée pour protéger le pilote.
4. La conception du trou central affecte-t-elle la fréquence ou le SPL par rapport à un buzzer à trou décalé ?
La fréquence de résonance et le SPL nominal sont identiques. L'avantage du trou central est un champ sonore plus uniforme : le niveau de pression acoustique varie moins à mesure que l'angle de mesure change. Ceci est particulièrement utile lorsque l'orientation de l'appareil n'est pas fixe.
5. Le MLT‑5020H peut-il être piloté à des fréquences autres que 4 kHz ?
Il répondra aux signaux de commande sur une plage de fréquences, mais la sortie maximale se produit à la résonance mécanique de 4 000 ± 300 Hz. Conduire en dehors de cette bande réduira le niveau sonore. Pour les applications nécessitant une tonalité variable, il est préférable de rester proche du point de résonance.
Pour demander un devis, commander des échantillons d'ingénierie ou discuter de modifications personnalisées, contactez MEIDI via le formulaire de demande. L'équipe des applications peut fournir des recommandations d'agencement, des schémas de circuits de commande et des données de simulation acoustique pour la conception de votre boîtier.
