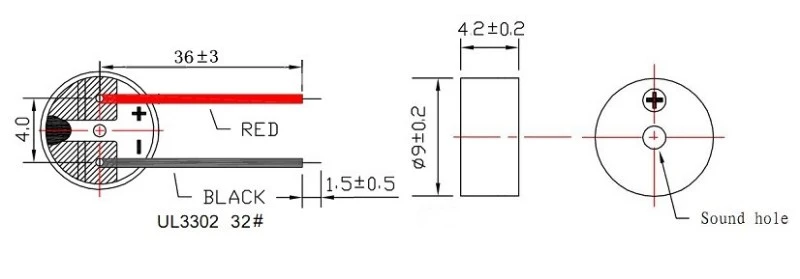

Empreinte de montage en surface de 9 mm × 4,2 mm pour les assemblages de circuits imprimés
Fréquence de résonance de 2 730 Hz pour la génération de tonalités avec lecteur externe
Faible impédance de bobine de 16 Ω pour interface GPIO de microcontrôleur 3,3 V
Min. Pression sonore de 85 dB à 10 cm en conduite à 3 Vo-p, 2 730 Hz, rapport cyclique de 50 %
Boîtier LCP noir avec stabilité thermique pour profils de refusion sans plomb
Plage de fonctionnement de 2 à 4 Vo-p pour des niveaux d'alimentation logique de 3,3 V

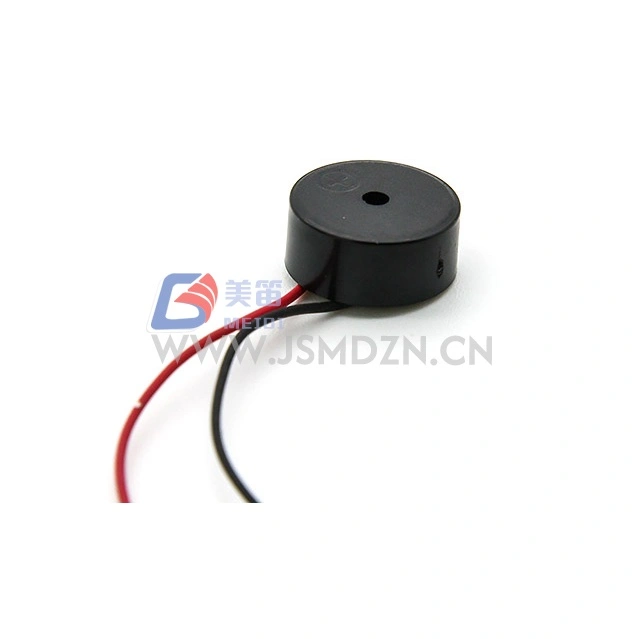

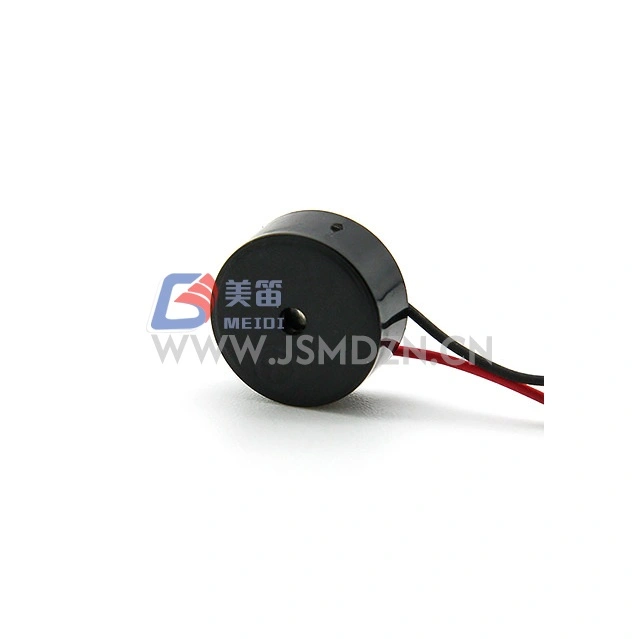

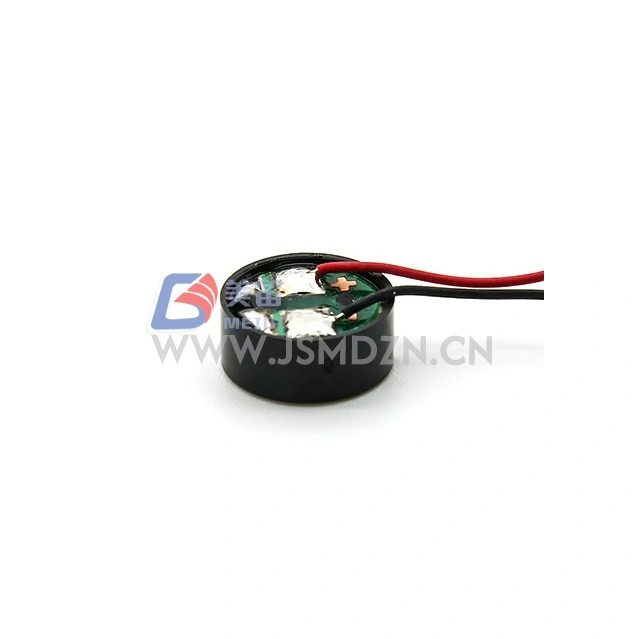

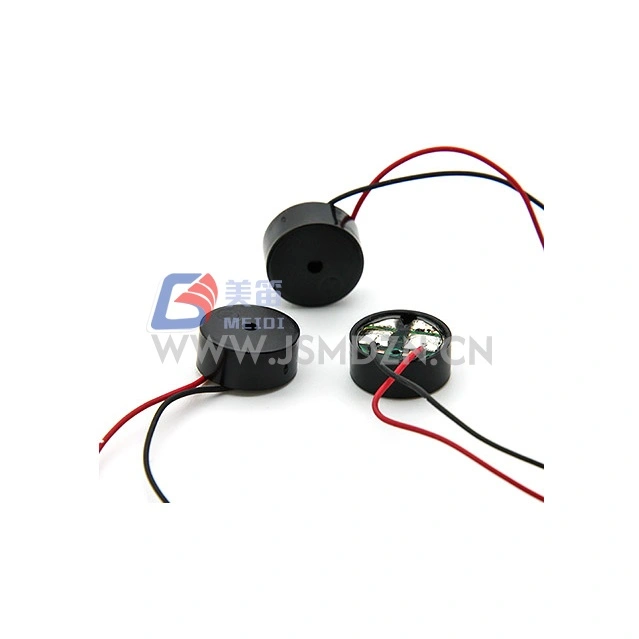

Le buzzer passif électromagnétique CMS MEIDI HN-9042W 9 x 4,2 mm est un buzzer passif électromagnétique à montage en surface dans un boîtier de 9 mm × 4,2 mm, pour les systèmes numériques 3,3 V. La fréquence de résonance de 2 730 Hz délivre une tonalité adaptée aux commentaires des utilisateurs, aux indications d'alarme et aux alertes d'état du système dans les appareils électroniques compacts.
Avec une tension nominale de 3 Vo-p et une plage de fonctionnement de 2 à 4 Vo-p, le HN-9042W s'aligne sur les rails logiques standard de 3,3 V. La résistance de bobine de 16 Ω permet l'évaluation du variateur à partir de ports de microcontrôleur compatibles. Le boîtier LCP noir offre une rétention dimensionnelle à des températures de refusion élevées.
Contactez MEIDI pour obtenir une assistance en matière de références croisées lors de la migration à partir de produits alternatifs de buzzer CMS 3 V.
Conception optimisée pour 3,3 V --- Indice de 3 Vo-p avec une plage de 2 à 4 Vo-p pour l'intégration avec des alimentations logiques basse tension
Impédance de bobine de 16 Ω --- faible résistance pour évaluation avec entraînement GPIO direct ; vérifier le courant nominal du port pour un fonctionnement continu
Fréquence de résonance de 2 730 Hz : l'excitation externe à onde carrée à la fréquence nominale produit une sortie acoustique ; La tension CC ne générera pas de son
SPL élevé dans un boîtier compact --- Min. 85 dB à 10 cm sous 3 Vo-p, 2 730 Hz, conditions de fonctionnement à cycle de service de 50 %
Matériau du boîtier LCP --- le boîtier en polymère à cristaux liquides noir maintient la stabilité dimensionnelle dans des conditions de refusion en surface
Construction légère --- environ 1,0 g par unité
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer passif électromagnétique | --- |
| Tension nominale | 3Vo-p | Référence de fréquence de résonance |
| Tension de fonctionnement | 2-4Vo-p | Pic du signal de commande |
| Courant nominal | Max. 80mA | À 2 730 Hz, 50 % de service, onde carrée 3Vo-p |
| Niveau de pression acoustique | Min. 85dB | À 2730 Hz, 50 % de service, 3Vo-p, 10 cm |
| Résistance de la bobine | 16 ± 3Ω | --- |

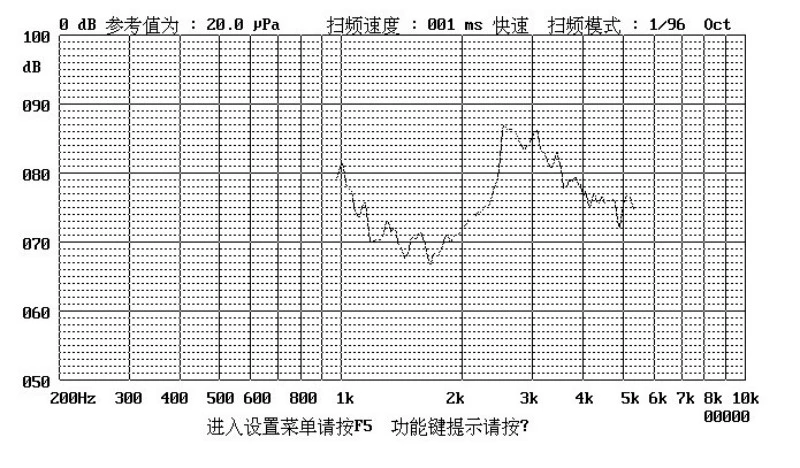

| Fréquence de résonance | 2730Hz | À la tension nominale |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | --- |
| Température de stockage | -30 ℃ ~ +80 ℃ | --- |
| Poids net | Env. 1,0 g | --- |
| Matériau du boîtier | LCP noir | --- |
| Protection de l'environnement | RoHS | --- |

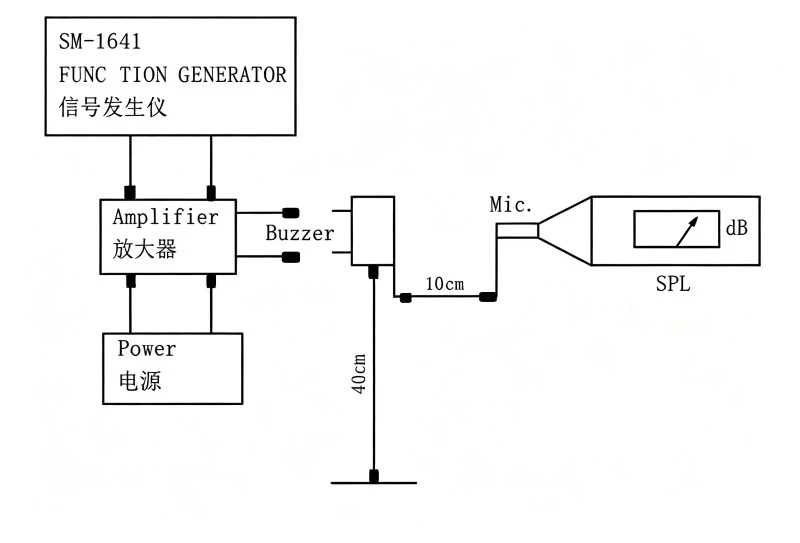

Conditions de test standard : température 25 ± 3 ℃, humidité 60 ± 10 % H.R., pression 860-1060 hPa.
Nœuds de capteurs IoT alimentés par batterie et modules sans fil nécessitant des alertes sonores compatibles 3,3 V
Cartes de développement et kits d'évaluation intégrés pour la génération de tonalités et les commentaires d'interaction utilisateur
Modules de contrôle industriel basse tension avec cartes d'extension E/S 3,3 V pour l'annonce d'état et de défaut
Dispositifs intelligents de mesure et de surveillance de l'énergie pour les tonalités d'alerte de sabotage et de seuil
Télécommandes d'appareils électroniques grand public et périphériques portables pour les sons de confirmation d'appui sur les boutons
Cartes contrôleur d'imprimante 3D et interfaces de machine CNC pour les alertes de fonctionnement complet et d'erreur
| Exigence de conception | Avantage HN-9042W |
| Intégration du système 3,3 V | Indice 3Vo-p pour les rails logiques standard |
| Évaluation directe du lecteur GPIO | La bobine de 16 Ω permet un prototypage initial sans composants de pilote externes sur des ports compatibles |
| Compatibilité de refusion à haute température | Le boîtier LCP résiste à la déformation sous les températures maximales de soudure sans plomb |
| Sortie acoustique compacte | Min. 85dB SPL from 9 mm × 4.2 mm package |
| Flexibilité basse tension | La gamme 2-4Vo-p s'adapte aux courbes de décharge des batteries Li-ion et aux alimentations régulées de 3,3 V |
MEIDI fabrique le HN-9042W avec des processus de contrôle qualité comprenant la vérification des matériaux entrants, l'inspection dimensionnelle en cours de processus et les tests électriques finaux dans des conditions standard de 25 ± 3 ℃, 60 ± 10 % d'humidité relative et 860-1 060 hPa. Les propriétés des matériaux du boîtier LCP sont vérifiées pour la stabilité dimensionnelle avant l'assemblage.
Après l'un des tests suivants, le produit doit répondre aux critères d'acceptation : aucun défaut ni dégradation de l'apparence et des propriétés électriques (sauf SPL) ; Le SPL ne doit pas diminuer de plus de 10 dB par rapport au SPL minimum spécifié dans la fiche technique.
| Article de test | Conditions d'essai |
| Test de vie | 25 ± 10 ℃, tension nominale, onde carrée de fréquence de résonance 1/2, 96 heures |
| Test à haute température | Stockage à +80 ℃ pendant 96 heures, récupération à température ambiante pendant 3 heures avant de tester |
| Test à basse température | -40 ℃ stockage pendant 96 heures, récupérer à température ambiante pendant 3 heures avant de tester |
| Test d'humidité | +40 ± 3 ℃, 90 % à 95 % HR, 48 heures, récupération à température ambiante pendant 6 heures avant le test |
| Test de choc thermique | 70℃ 2 heures → -20℃ 2 heures (1 cycle), intervalle de 1 heure entre les cycles, total 10 cycles |
| Test de chute | Emballage standard, les 6 faces et les 3 bords, chute d'une hauteur de 1,2 m sur une planche de bois épaisse |
| Essai de vibrations | 1000 cycles/min, amplitude 1,5 mm, 1 heure par axe, 3 axes au total |
Attention : évitez que des corps étrangers ne pénètrent dans le produit, notamment des matériaux magnétiques, des matériaux solubles dans l'eau et des gaz corrosifs, car ceux-ci affecteraient les performances électriques du produit.
1. Quelle est la différence pratique entre les matériaux de boîtier LCP et Noryl pour les buzzers CMS ?
Le LCP présente une température de déflexion thermique plus élevée et une absorption d'humidité plus faible que le Noryl, offrant une stabilité dimensionnelle améliorée lors du brasage par refusion sans plomb et dans des environnements de fonctionnement humides. Pour les applications où les températures maximales de refusion dépassent les profils standards ou où la sensibilité à l'humidité est un problème, le boîtier LCP offre des avantages.
2. Le HN-9042W peut-il fonctionner à partir d'une alimentation de 5 V avec une résistance série ?
La tension nominale est de 3Vo-p avec une plage de fonctionnement de 2 à 4Vo-p. Le fonctionnement à 5Vo-p dépasse la tension de fonctionnement maximale et peut entraîner un courant de bobine excessif, une surchauffe ou des dommages permanents. Si seule une alimentation de 5 V est disponible, utilisez un diviseur de tension ou une résistance série pour limiter la tension de la bobine au maximum de 4 Vo-p, en tenant compte de la résistance de la bobine de 16 Ω et de la tension de saturation du pilote.
3. Comment puis-je vérifier si mon microcontrôleur GPIO peut piloter directement ce buzzer ?

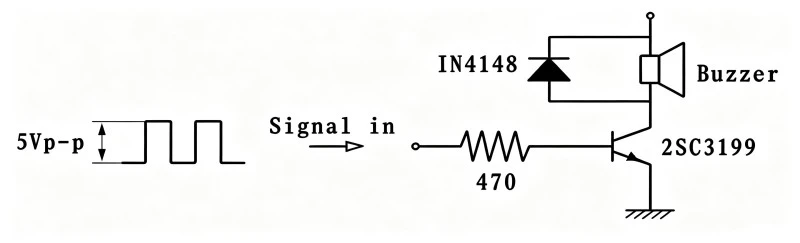

Consultez la fiche technique de votre microcontrôleur pour connaître le courant maximum absolu par broche GPIO et les limites de courant total du port. Le HN-9042W consomme jusqu'à 80 mA à 3 Vo-p. De nombreux microcontrôleurs 3,3 V limitent le courant GPIO à 8-25 mA par broche. Le dépassement de ces limites risque d’endommager le port ou de réduire sa durée de vie. Pour les conceptions de production, un pilote de transistor externe est l’approche recommandée.
4. Quelle variation du cycle de service est acceptable tout en maintenant un SPL acceptable ?
La fiche technique spécifie un cycle de service de 50 % pour la mesure SPL nominale. De petits écarts par rapport à 50 % produiront une variation mineure du SPL. Un écart significatif vers des cycles de service très faibles ou très élevés réduit le courant moyen de la bobine et la sortie acoustique correspondante. Pour des performances constantes, maintenez un cycle de service de 50 % à 2 730 Hz.
5. MEIDI propose-t-il des emballages en bandes et bobines pour l'assemblage automatisé ?
Contactez MEIDI pour connaître les options d'emballage, notamment les spécifications de bande et de bobine, les quantités de bobines et les configurations d'amorce/remorque pour vos besoins en matière d'équipement de prélèvement et de placement.
Pour les fiches techniques, les profils de brasage par refusion, les notes d'application du lecteur GPIO ou les discussions sur la configuration OEM, contactez l'ingénierie d'applications MEIDI.
