Boîtier pour montage en surface 9 mm × 4 mm
Fréquence de résonance de 2 730 Hz pour la génération de tonalités avec excitation externe à onde carrée
Impédance de bobine de 40 Ω pour circuits de commande à niveau logique et tampon 5 V
Min. Pression sonore de 83 dB à 10 cm en conduite à 5 Vo-p, 2 730 Hz, rapport cyclique de 50 %
Plage de fonctionnement de 3 à 8 Vo-p
Boîtier en Noryl noir pour des dimensions stables pendant la refusion et le fonctionnement

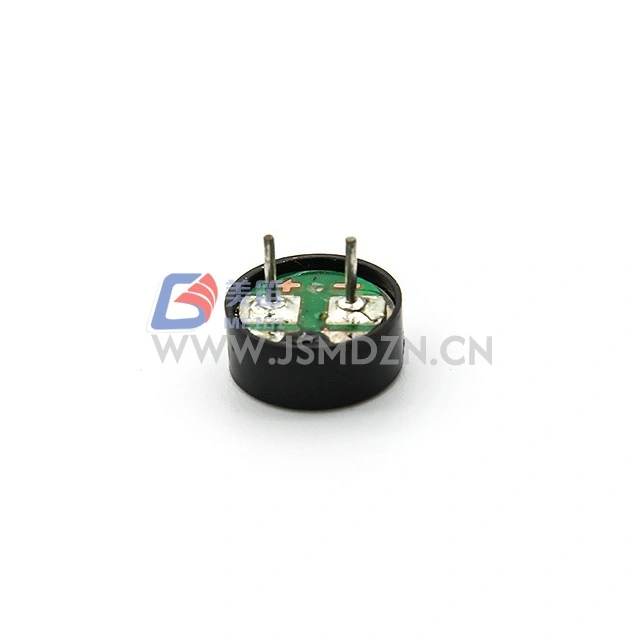

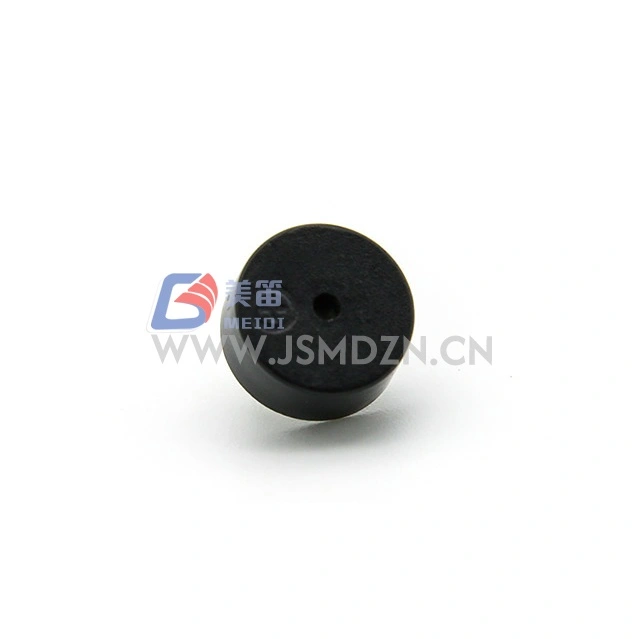

Le buzzer passif électromagnétique SMD MEIDI HN-9040 9x4 mm est un buzzer passif électromagnétique à montage en surface occupant une empreinte de 9 mm × 4 mm. La fréquence de résonance de 2 730 Hz produit une tonalité adaptée aux fonctions d'alarme, d'alerte et d'indication d'état dans les boîtiers électroniques.
Avec une tension nominale de 5 Vo-p et une plage de fonctionnement de 3 à 8 Vo-p, le HN-9040 s'adapte aux systèmes 5 V. La résistance de bobine de 40 Ω s'interface avec les pilotes de transistor à collecteur ouvert standard et les ports GPIO du microcontrôleur lorsque la capacité de courant est vérifiée. Le boîtier en Noryl noir maintient la stabilité dimensionnelle sur toute la plage de températures de fonctionnement.
Pour les systèmes nécessitant un SPL plus élevé que celui fourni par les buzzers CMS miniatures, le HN-9040 offre un rendement accru sans la pénalité de hauteur des types cylindriques traversants. Contactez MEIDI pour obtenir des conseils sur la sélection du buzzer CMS.
Facteur de forme CMS de taille moyenne --- corps de 9 mm × 4 mm pour les assemblages de circuits imprimés à montage en surface
Fréquence de résonance de 2730 Hz --- le lecteur d'onde carrée externe à la fréquence nominale produit une sortie tonale ; La tension CC seule ne générera pas de son
Impédance de bobine de 40 Ω --- pour l'intégration d'un système 5 V avec des étages de transistor ou de pilote de niveau logique

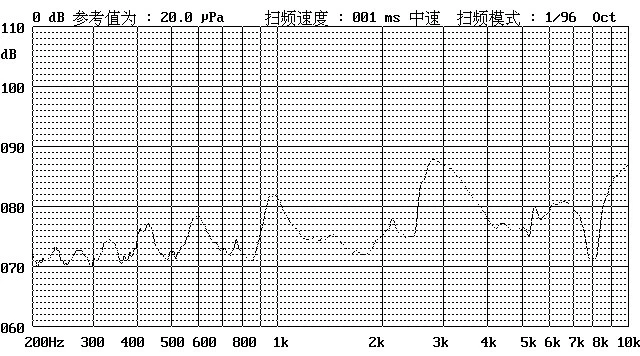

Pression acoustique définie --- Min. 83 dB à 10 cm sous 5 Vo-p, 2 730 Hz, rapport cyclique de 50 %
Tension de fonctionnement étendue --- plage 3-8Vo-p pour une variation d'alimentation de 5 V
Construction du boîtier Noryl --- boîtier en thermoplastique noir conçu pour un fonctionnement de -20°C à +70°C
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer passif électromagnétique | — |
| Tension nominale | 5Vo-p | Référence de fréquence de résonance |
| Tension de fonctionnement | 3–8Vo-p | Pic du signal de commande |
| Courant nominal | Max. 80mA | À 2 730 Hz, 50 % de service, onde carrée de 5 Vo-p |
| Niveau de pression acoustique | Min. 83dB | À 2730 Hz, 50 % de service, 5Vo-p, 10 cm |
| Résistance de la bobine | 40 ± 4Ω | — |
| Fréquence de résonance | 2730Hz | À la tension nominale |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | — |
| Température de stockage | -30 ℃ ~ +80 ℃ | — |
| Poids net | Env. 0,8g | — |
| Matériau du boîtier | Noryl noir | — |
| Protection de l'environnement | RoHS | — |
Conditions de test standard : température 25 ± 3 ℃, humidité 60 ± 10 % H.R., pression 860-1060 hPa.
Équipement réseau et châssis de serveur pour les alertes sonores de panne et d'état
Panneaux IHM industriels et interfaces opérateur avec composants montés en surface
Dispositifs d'infrastructure de télécommunications pour tonalités d'alarme et d'indication de maintenance
Systèmes d'affichage commerciaux et affichage numérique pour les fonctions d'alerte chronométrées
Contrôleurs d'automatisation d'usine avec modules d'E/S 5 V nécessitant un retour sonore
Unités de distribution d'énergie et de gestion de l'énergie pour les avertissements de dépassement de seuil
| Exigence de conception | Avantage HN-9040 |
| Sortie acoustique au format SMD | Min. 83 dB SPL en boîtier pour montage en surface |
| Compatibilité du système 5V | Indice de 5 Vo-p avec une plage de 3 à 8 Vo-p |
| Intégration de production automatisée | Boîtier CMS pour le soudage par transfert et par refusion |
| Tolérance de variation d'approvisionnement | Tension de fonctionnement maximale de 8 Vo-p |
| Stabilité thermique | Boîtier Noryl de -20℃ à +70℃ |
MEIDI fabrique le HN-9040 avec des processus de contrôle qualité comprenant l'inspection des matériaux entrants, la surveillance dimensionnelle en cours de processus et la vérification électrique finale dans des conditions de test standard de 25 ± 3 ℃, 60 ± 10 % d'humidité relative et 860-1 060 hPa.
Après l'un des tests suivants, le produit doit répondre aux critères d'acceptation : aucun défaut ni dégradation de l'apparence et des propriétés électriques (sauf SPL) ; Le SPL ne doit pas diminuer de plus de 10 dB par rapport au SPL minimum spécifié dans la fiche technique.
| Article de test | Conditions d'essai |
| Test de vie | 25 ± 10 ℃, tension nominale, onde carrée de fréquence de résonance 1/2, 96 heures |
| Test à haute température | Stockage à +80 ℃ pendant 96 heures, récupération à température ambiante pendant 3 heures avant de tester |
| Test à basse température | -40 ℃ stockage pendant 96 heures, récupérer à température ambiante pendant 3 heures avant de tester |
| Test d'humidité | +40 ± 3 ℃, 90 % à 95 % HR, 48 heures, récupération à température ambiante pendant 6 heures avant le test |
| Test de choc thermique | 70℃ 2 heures → -20℃ 2 heures (1 cycle), intervalle de 1 heure entre les cycles, total 10 cycles |
| Test de chute | Emballage standard, les 6 faces et les 3 bords, chute d'une hauteur de 1,2 m sur une planche de bois épaisse |
| Essai de vibrations | 1000 cycles/min, amplitude 1,5 mm, 1 heure par axe, 3 axes au total |
Attention : évitez que des corps étrangers ne pénètrent dans le produit, notamment des matériaux magnétiques, des matériaux solubles dans l'eau et des gaz corrosifs, car ceux-ci affecteraient les performances électriques du produit.
1. Quelle est la différence entre piloter le HN-9040 à 3Vo-p et à 5Vo-p ?
À 5Vo-p, le buzzer atteint le Min. Pression sonore de 83 dB. À 3Vo-p, la sortie sera réduite en raison d'une excitation plus faible de la bobine. La plage de fonctionnement de 3 à 8 Vo-p indique un fonctionnement fonctionnel sur cette plage, mais le SPL maximum est atteint à la valeur nominale de 5 Vo-p avec une onde carrée de rapport cyclique de 50 % à 2 730 Hz.
2. Puis-je utiliser un signal PWM provenant d'un microcontrôleur pour piloter ce buzzer ?
Oui, un signal PWM égal ou proche de 2 730 Hz avec un rapport cyclique de 50 % est une forme d'onde de commande appropriée, à condition que la broche du microcontrôleur ou l'étage de commande puisse fournir le courant requis. Vérifiez la capacité actuelle du port ou utilisez un étage tampon à transistor.
3. Comment la résistance de la bobine de 40 Ω affecte-t-elle la conception du circuit pilote ?
La bobine de 40 Ω consomme un maximum de 80 mA à 5 Vo-p. Vérifiez la tension de saturation de votre étage de commande pour garantir une oscillation de tension adéquate aux bornes de la bobine.
4. Quel profil de température de refusion est compatible avec le boîtier Noryl ?
Le HN-9040 est conçu pour les processus de refusion standard sans plomb. Pour des recommandations spécifiques sur la température de pointe et le temps au-dessus du liquidus, contactez MEIDI pour obtenir le document sur le profil de brasage par refusion.
5. La broche HN-9040 est-elle compatible avec d'autres buzzers CMS de 9 mm disponibles sur le marché ?
Contactez MEIDI pour obtenir le dessin mécanique et le modèle de terrain recommandé afin de vérifier la compatibilité de l'empreinte avec votre disposition de PCB existante.
Pour les fiches techniques, les profils de brasage par refusion, les notes d'application du circuit de commande ou les discussions sur la configuration OEM, contactez l'ingénierie des applications MEIDI.
